Клеммники для проводов: обзор надежных вариантов

Выполнять соединения проводником такими устройствами не только удобно, но и безопасно

Сегодня сложно представить работу электрика без использования монтажной фурнитуры, а именно — различных клеммников. С развитием техники устанавливаются все новые требования к безопасности и параметрам электрических сетей в помещениях разного назначения, издаются новые требования и устанавливаются нормы, которые уже запретили применение скруток, которые были незаменимы каких-то 20-30 лет назад.

Как вы уже могли догадаться, сегодня мы будем разговаривать про современный клеммники для проводов – расскажем, чем он примечателен, рассматривая давно известные и новаторские модели.

Содержание

• Виды отдельных клемм
  • Клеммы «ножны»
  • Кольцевые клеммы
  • Штыревые клеммы
  • Муфтовые клеммы
• Варианты клеммников
  • Legrand – клеммники, покорившие мир
  • Клеммы «Wago»
• Заключение

Виды отдельных клемм

Так выглядит сборный клеммник под несколько жил, а внутри него ютятся отдельные фиксаторы

Давайте сразу перейдем к главному. Начнем с того, что все клеммы можно разделить на два вида: электротехнические и электрические.

Разница между ними невелика, и заключается в максимальной токовой нагрузке, поэтому выбирая вариант под конкретное соединение, всегда обращайте на это внимание. В остальном модели будут отличаться друг от друга своей формой и способом фиксации кабелей, от чего и зависит удобство работы с тем или иным приспособлением.

В первой части статьи мы перечислим самые простые варианты отдельных клемм, по большей части относящиеся к электротехнике.

Интересно знать! Помимо клеммных соединений электрики пользуются множеством других способов для соединения проводов, например, пайка или сварка, но именно клеммы по праву считаются самыми быстрыми и удобными в монтаже.

Клеммы «ножны»

Такие клеммы имеют обычно два разъема «папа» и «мама»

Данный вариант клемм можно считать самым распространенным. Видели их, наверное, все, кто хоть раз заглядывать внутрь какого-нибудь утюга или под капот автомобиля. Считается он электротехническим, так как не предназначен для соединений в силовых электрических цепях, то есть в квартире или электрических щитках вы его не встретите.

• Допускается установка такого решения на провода, в основном многожильные, с сечением от 0,26 до 6 миллиметров.
• Делается это просто – зачищенный от изоляции конец провода вставляется в обжимной хвостовик, после чего его лопасти плотно придавливаются к центру при помощи плоскогубцев, обеспечивая, тем самым, надежное соединение.
• Такие клеммники для провода имеют ответные части, условно их называют «папами и мамами». После установки каждой такой части на соответствующие концы провода, они вставляются друг в друга. В готовых изделиях «папа» обычно жестко впаян в какую-нибудь деталь, например реле, поэтому вам требуется только «мама», которая показана на фото выше.
• Можно приобрести два типа таких клемм: с изоляцией и без нее. Цвет изоляции бывает разным и обычно указывает на мощность изделия. Второй вариант удобнее использовать при соединении отдельных проводов, после чего закрывать соединение изолентой, либо термоусадкой.

Кольцевые клеммы

Еще один распространенный вариант клемм

Перед вами клеммы, используемые при винтовых соединениях проводников. Данный вариант можно также разделить на две группы, которые являются неизолированными.

• К первому типу относятся модели с замкнутым кольцом. Для его подключения требуется полностью разобрать болтовое соединение, и надев соединяемые концы, снова все стянуть.

Рожковая клемма

• Второй тип – это модели с разорванным контуром, так сказать, вилочного или рожкового типа. Подобные варианты можно применять на неразобранных болтовых соединениях – достаточно лишь немного ослабить стяжку, чтобы хватило места для заведения контакта.

Стоит отметить, что оба варианта исполнения находят широкое применение в электротехнике. Их можно встретить в тех же автомобилях или, например, во всевозможных акустических Hi-Fi системах.

Однако первый тип, все же, является белее распространенным, из-за лучших технических характеристик. Их можно использовать с проводами различного сечения: от 0,25 до 16,8 миллиметров – тогда как вилочный тип предназначен для куда меньшего диапазона – от 0,25 до 4,6 миллиметров.

Штыревые клеммы

Штыревая клемма

По сути, также относится к ножевому типу соединения проводов, но в отличие от рассмотренных ранее имеет совершенно непохожую форму соединителей. Клеммы являются полностью изолированными и имеют два ответных разъема: вилка и розетка. Соединение с жилами проводов выполняется также через обжимной хвостовик.

Подобные наконечники могут уже применяться в электрических цепях. Их очень удобно использовать в сочетании с винтовыми клеммниками, о которых мы поговорим ниже. Такое сочетание применяется, если соединяемые провода являются многожильными.

Муфтовые клеммы

Соединение муфтовое

Данный тип клемм предназначается для одножильных проводов, а значит, применяться может уже в мощных электрических цепях. Соединение, подобное тому, что указано на картинке выше, способно выдерживать значительные токовые нагрузки. Клеммы выпускаются в различных конфигурациях.

Применяются подобные приспособления вместе с проводами с сечением от 0,25 миллиметров до самых больших силовых кабелей. Фиксация проводника осуществляется путем силового обжима жил при помощи винтов, которыми укомплектован корпус изделия.

Варианты клеммников

Все, что мы рассмотрели выше, безусловно интересно, но малоприменимо в условиях соединения проводов во внутридомовых электрических сетях. Для этих целей применяются готовые клеммники, которые мы рассмотрим во второй части статьи. Данные приспособления могут быть винтовыми или пружинными – последний вариант мы пока не рассматривали, но обязательно исправимся по ходу.

Совет! Иногда возникает необходимость соединить алюминиевый провод с медным, но напрямую делать этого нельзя, так как эти металлы образуют друг с другом гальваническую пару, при этом окислы металлов могут распадаться на заряженные ионы, и начинается электролиз, в результате чего металлы они разрушаться. Выручат клеммные соединения, сделанные из третьего металла, например, латуни.

Все клеммники, как правило, изготавливаются из латуни. Внутри корпусов размещаются сборки из нескольких клемм, что позволяет соединять одновременно несколько токонесущих жил.

Существуют модели, внутри которых закачан специальный гель, который предотвращает коррозию металлов. Как и в случае отдельных клемм, представленные ниже модели будут отличаться по сечению проводников и максимально переносимой нагрузке.

Legrand – клеммники, покорившие мир

Винтовые клеммники

Очень широкое распространение в мире получили винтовые клеммники. По сути, изделие состоит их параллельно расположенных муфт, разделенных диэлектрическим корпусом.

Продаются такие приспособления пластинами, которые можно разделять ножом на части с необходимым количеством соединений. Инструкция по их применению ничем не отличается от тех же муфт, однако наличие изоляции ускоряет и упрощает работу.

Провод алюминиевый

Интересно знать! В клеммники такого типа не рекомендуется ставить на алюминиевые провода, в виду их низкой механической прочности – передавив жилу, мы создаем точку с увеличенным сопротивлением, а значит, локальным перегревом.

• Очень популярна в мире продукция французской компании «Legrand». Их клеммники не просто сделаны из латуни – металл дополнительно покрыт слоем никеля, что позволяет увеличить токопроводящие свойства, и сделать контактное соединение более надежным.
• В качестве изоляционного материала применяется полипропилен, который способен сохранять свои технические характеристики в довольно широком температурном диапазоне – от -25 до +100 градусах по Цельсию.
• При этом материал достаточно стоек к воздействию открытого огня, хотя и не очень продолжительное время, но все же.

Наверняка вы встречали множество подобных соединителей от разных производителей, но продукция из Франции не зря пользуется доверием потребителей:

Пример соединения проводов

• Очень высокая механическая прочность соединения;
• Широкий модельный ряд, вплоть до вариантов под провода сечением 25 мм2;
• Коммутация такими клеммниками может осуществляться как в условиях малоточных цепей внутри жилых комнат, так и в промышленных помещениях, где подключается соответствующее оборудование;
• Изоляция клеммников делается разного цвета, что позволяет удобно ориентироваться в назначении и возможности отдельных моделей;
• Вся продукция сертифицированная и удовлетворяет всем требованиям и нормативам РФ и Евросоюза.

Мы тут, фактически, немного позанимались рекламой, однако это не совсем так – разговор шел про наиболее известного мирового производителя. При этом на рынке представлена продукция и других компаний, которые по качеству не будут уступать французам.

Среди таких производителей будут и отечественные производители, и турецкие, и прочие европейские, поэтому, при желании, попросите у продавца сертификат качества, чтобы убедиться в качестве приобретаемого товара.

Упаковка с клеммниками

Однако, несмотря на все явные преимущества подобных соединителей, их надежность будет зависеть еще и от правильности установки.

Вот некоторые советы:

• Если соединяются медный и алюминиевые провода, то необходимо исключить их касание внутри клеммы, из-за озвученных выше причин;
• Если вы применяете подобные соединители внутри распределительной коробки, то в первую очередь необходимо позаботиться об отсутствии механических напряжений (то есть вывести провода на достаточную длину, и аккуратно их уложить), иначе возможны ситуации с ослаблением контакта, что чревато ухудшением его качества;
• Если механическое напряжение проводов исключить не удалось, то периодически (раз в год) рекомендуется проводить ревизию соединения и подтягивать винты.

Все клеммники «Legrand» такого типа способны работать при напряжении 380 Вольт и могут выдержать нагрузку до 101 Ампера.

Клеммы «Wago»

Немецкое качество

Недостатком винтовых соединений, как вы поняли, является необходимость периодической ревизии соединения. Данным недостатком не обладает следующий герой нашего обзора.

Перед вами пружинный клеммник от немецкой компании «Wago». Подобные конструкции обеспечивают необслуживаемое качественное соединение проводов разного сечения.

Для этих приспособлений характерны следующие особенности:

• Соединение очень устойчиво к вибрациям;
• Пружина оказывает на жилы постоянное давление – эта особенность способна компенсировать деформацию проводников;
• Монтаж своими руками предельно прост, и из инструмента требуется только то, что поможет снять изоляцию с провода;
• Конструкция клемм предусматривает легкий доступ для измерительного инструмента, что удобно при проведении ремонтных работ.

Строение клеммы «Wago»

• Фиксация жилы происходит за счет плоской пружины, которая имеет весьма витиеватую форму.
• Сама пружина изготавливается из стали и покрывается сплавом их хрома и никеля.
• Изоляция жил выполняется за счет поликарбонатного или полиамидного корпуса. Оба материала имеют широкий температурный рабочий диапазон, химически устойчивы к атмосферным воздействия и различным веществам.

Контактная группа может быть выполнена разными способами, среди которых можно выделить самые распространенные – PUSH WIRE и CAGE CLAMP:

Схематическое строение клеммника

1. PUSH WIRE – соединение устроено таким образом, что применимо оно только к проводникам достаточной жесткости, в основном одножильным. Чтобы выполнить фиксацию нужно зачистить провод на 10-15 мм и просто протолкнуть жилу в нужное отверстие клеммника. Хотя соединение и считается неразъемным, извлечь провод просто – достаточно одновременно с вытягиванием прокручивать его вокруг оси, что сделать удается не всегда.

Разборное соединение

2. CAGE CLAMP – вариант, используемый для разъемной коммутации. Строение пружины такого клеммника уникально и запатентовано компанией. Подходят они не только для работы с одножильными, но и многожильными проводами. При этом их сечение может достигать 4 мм2. Для фиксации провода в таком клеммнике его нужно зачистить на 10-15 миллиметров, вставить в отверстие и опустить рычаг-зажим. При этом усилие сжатия жилы будет целиком зависеть от ее сечения – такова особенность конструкции пружины.

Из недостатков таких соединений можно выделить: более высокая цена, но оно и не удивительно, ведь качество всегда стоит денег, и большее пространство, которое занимают клеммы.

Выпускаются клеммники «Ваго» для соединения от 2-х до 8-ми проводников, рассчитанные под разные характеристики проводов. Рабочее напряжение составляет 220 Вольт, а максимально возможная нагрузка – 32 Ампера, что в домашних условиях удовлетворяет всем требованиям – к примеру, практически все розетки рассчитаны на 16 Ампер.

Заключение

На этом закончим наш обзор. Как видите провода, клеммники, надежные соединения, механическая прочность – все то, что не покидает голову профессионального электрика, должно применяться и учитываться и любителями в сфере электротехники. Конечно, в материале мы не назвали всех вариантов клемм, так как не хотели сильно затягивать – дополнит статью видео, которое мы подобрали.

какие клеммники лучше и почему

Обслуживание электрических сетей неизбежно сопровождается для электриков работой с клеммами. Это своего рода мелкая монтажная фурнитура, без использования которой трудно обходиться, выполняя соединения проводов между собой или с электрической аппаратурой.

Время исключило из практики устаревшие клеммы для соединения проводов, но стабильно дополняет базу электротехники новыми разработками – более совершенными.

Мы поможем вам разобраться в многообразии электротехнической фурнитуры. В статье рассмотрены разные виды клеммников, описаны их особенности применения и монтажа.

Содержание статьи:

• Виды электрических соединений клеммником
  • Вариант #1 — «ножны»
  • Вариант #2 — кольцевые
  • Вариант #3 — штыревые
  • Вариант #4 — муфтовые фиксаторы
• Продукты иностранного производства
  • Соединитель #1 — Push Wire
  • Соединитель #2 — универсальный Power cage clamp
  • Соединитель #3 — наборный Cage clamp
  • Соединитель #4 — Cage clamp S
• Винтовые соединители проводов
• Выводы и полезное видео по теме

Виды электрических соединений клеммником

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана

Столкнувшись с необходимостью для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

Различают следующие виды «зажимов»:

• ножевые;
• кольцевые;
• штыревые;
• муфтовые.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Галерея изображений

Фото из

Разработка клемм и внедрение их в сферу монтажа электропроводки существенно облегчило участь электриков и помогло повысить качество соединений

Использование клемм предоставляет возможность быстро создавать устойчивые к нагрузкам соединения, к тому же защищенные от влаги и пыли

Клемма плотно прижимает токоведущую жилу к контактной площадке. В итоге нарушения и ослабления контакта практически исключены

Клеммы применяют не только при формировании линейных соединений, но и при подключении приборов освещения и электропитания

Начинающим электрикам и самостоятельным домашним умельцам клеммы просто необходимы. Они позволяют многократно выполнять операцию подключения при обнаружении ошибок

В ряду приспособлений, предназначенных для облегчения и ускорения монтажа электропроводки, множество различных видов. Различаются они конструкцией и способом установки

Для установки клеммы не нужен ни паяльник, ни сварочный аппарат. Вся работа производится вручную с предельно высокой скоростью и точностью

Клеммную колодку можно использовать в соединении нескольких линий, при этом сгруппировать провода, чтобы рационально организовать электропроводку

Инструменты и приспособления для электромонтажа

Формирование прочных защищенных соединений

Обеспечение плотного прижимания жилы

Применение клемм в подключении приборов освещения

Помещение клемм в корпус приборов

Клеммные зажимы для электропроводки

Нажимные модели клеммников

Клеммные колодки для сложных соединений

Вариант #1 — «ножны»

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для  силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

Кольцевые изделия имеют конфигурацию под винтовое крепление и представлены двумя группами. Обе группы классифицируются как неизолированные клеммы.

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.

Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) — в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Продукты иностранного производства

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические . Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Галерея изображений

Фото из

Концерн WAGO поставляет на мировой рынок обширный ассортимент разъемов и клемм, нашедших активное применение в устройстве электропроводки и в микроэлектронике

Продукция марки Ваго монтируется во все виды электроразводки. Клеммы и зажимы рассчитаны на постоянный поджим контакта, благодаря чему соединение не ослабевает даже от стандартной пластической деформации металла проводников

В конструкции пружинных клемм от Wago есть две основные детали: прижимная пружина и токонесущая шина

Миниатюрные клеммы легко помещаются в монтажные коробки электроприборов и электроустановочных изделий. Несомненным достижением Ваго является разработка прозрачных клемм, материал которых позволяет визуально контролировать соединение

В линейке торговый предложений Wago есть соединители с плоской пружиной. Это решение напрочь исключает случайное отсоединение проводов от контактной площадки

Контактные группы серии CAGE CLAMP плотно прижимают все проводники многопроволочной жилы, что гарантирует стабильность и качество передачи сигнала

Контактные группы серии PUSH WIRE предоставляют соединять проводники из разных металлов. В него можно ставить алюминиевую и медную жилу, не опасаясь гальванического эффекта

Одним и тем же клеммником серии WAGO 222-413 можно соединить многопроволочный и однопроволочный провод с идеальным качеством и надежностью контакта с проводящей ток шиной

Продукция лидера в сфере изделий для проводки

Монтаж электрических соединений

Прозрачные клеммники от Wago

Серия прозрачных клемм для контроля узлов

Соединитель с плоской пружиной

Плотный прижим многопроволочной жилы

Соединение проводников из разных металлов

Соединение многожильных и одножильных проводов

Соединитель #1 — Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт.

Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

Продукт известной немецкой компании – модификация, именуемая Push wire (прижать провод). Удобная в использовании вариация клеммника одиночного и группового исполнения

Достаточно лишь (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire:

1. Под одиночный проводник.
2. Под группу проводников.

Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Соединитель #2 — универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм.

Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Универсальная клемма под соединения проводников разного сечения. Инженерное решение, которое обеспечивает надёжный плотный контакт. Этот вид соединительного аксессуара можно применять на монтаже линий разной мощности

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Галерея изображений

Фото из

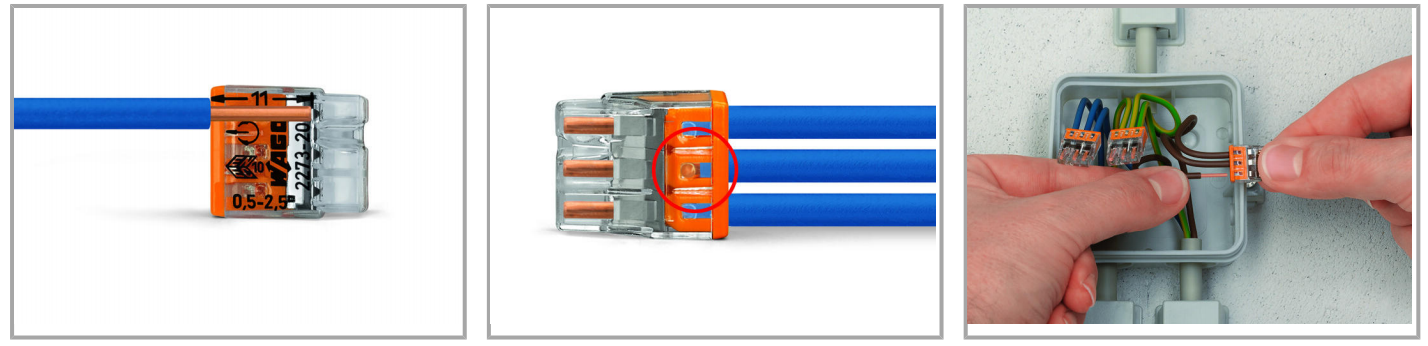

Клеммы марки Wago досконально продуманы и просчитаны с целью облегчения процесса соединения проводов. Для их установки исполнителю нужно только зачистить 5-10 мм изоляции с одного проводника или их группы

Вставив до упора провод в предназначенное для него отверстие, нужно просто нажать кнопку и отпустить его

Для того чтобы проверить прочность фиксации проводников в отверстиях, нужно с небольшим усилием потянуть провод на себя, пытаясь отсоединить. Если проводник недостаточно прочно зафиксирован, соединение нужно переделать. Для этого нажимают кнопку и, раскачав провод влево-вправо, извлекают из соединителя

Узлы соединения клеммами погружают в монтажные коробки и подрозетники, чтобы рационально организовать пространство и защитить соединения от всех видов внешних воздействий

Перед погружением подрозетника или разветвительной коробки в выбранное в стене углубление соединения следует проверить мультиметром. Щуп прибора заводят в тестовое гнездо, имеющееся на клеммнике

Если узел с клеммными соединениями располагается в месте возможного повреждения, его нужно закрыть пластиковым футляром или подобным приспособлением

К одной клеммной колодке можно подключить до восьми проводов. В монтажной коробке все соединения должны быть уложены так, чтобы не было пересечений и наложений

Если отверстий для подключения проводников должно быть больше восьми, к примеру при сборке щитка, используют клеммный монтажный держатель

Установка однопроволочного проводника

Фиксация проводников в клемме Wago

Проверка механической прочности соединения

Расположение клемм в монтажных коробках

Тестирование соединений мультиметром

Пластиковый кожух для защиты соединителей

Правила расположения проводников в коробке

Применение монтажного держателя

Соединитель #3 — наборный Cage clamp

Это уникальный, запатентованный WAGO, продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5 – 35 мм.

Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Простейшая, но действенная конструкция клеммника от фирмы WAGO. На рисунке показано исполнение открытого типа, но на практике обычно приходится иметь дело с наборными клеммниками зарытого типа

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место. Это изделие относится к типу .

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Соединитель #4 — Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Модифицированный вариант наборного соединителя проводов Cage clamp S (рис. 3). Отличается более удобной эксплуатацией. Позволяет без особых усилий создать соединение проводов и так же просто выполнить демонтаж

Соединительным клеммам для проводов из серии Cage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников.

Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Здесь показан принцип действия клеммников из серии модифицированных конструкций «S». Пошагово изображен процесс выполнения соединения проводов с использованием отвертки

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая  рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Винтовые соединители проводов

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко.

На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты. Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников для соединения проводов – одиночные и групповые.

Конструкция (одна из многочисленных) винтового клеммника под соединение электрических проводов. Вариант соединительной муфты закрытого типа с возможностью установки на DIN-рейку

Клеммникам винтовым для соединения проводов присущи:

• выраженная механическая прочность;
• возможность работы с кабелями сечением до 25 мм;
• использование в цепях слабых токов и силовых.

Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Помимо клемм, для соединения проводов существуют альтернативные способы. Дополнительная информация по использованию клеммников и других методов без пайки представлена в .

Выводы и полезное видео по теме

Представленный видеоматериал расширит ваши знания о видах клемм и способах их монтажа.

Электромонтажные работы редко обходятся без применения описанных аксессуаров. Казалось бы, это мелкие детали, от которых легко отказаться, заменив технологичное соединение обычным скручиванием проводов.

Только вот практика электротехники отмечена массой случаев, когда именно банальная скрутка проводников вместо надёжного клеммного соединения приводит к трагическим последствиям.

Имеете опыт использования клемм для соединения проводов? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для связи расположен ниже.

Как выбрать клеммную колодку

Клеммные колодки

— это обычные разъемы, предназначенные для безопасного и эффективного соединения двух разных цепей. Поскольку они обычно получают питание от более крупного источника, который передается по проводникам, клеммные колодки обычно используются в промышленных электронных устройствах и электронных устройствах управления питанием, таких как частотно-регулируемые приводы, реле защиты двигателя, счетчики мощности и энергии, источники питания и преобразователи. Системы управления климатом и дорожным движением, программируемые логические контроллеры и многое другое. Электроэнергия чаще всего подается по проводам, поэтому всегда можно подключить эти провода непосредственно к сборке без дорогостоящих адаптеров, которые подходят только для определенных продуктов. Электрики и другие монтажники могут быстро работать с этой простой формой установки оборудования и электрической интеграции.

Eaton предлагает проходные клеммные колодки и/или разделительные полосы, которые предполагают, что проводящий путь проходит через корпус в задней части колодки. В портфолио представлены различные номиналы напряжения и тока. В этом документе рассматривается ввод провода через клеммные колодки, различные компоненты, общие термины, синонимы и элементы, которые следует учитывать при выборе клеммной колодки для интеграции в ваше устройство или систему.

Типы продуктов

Однорядная клеммная колодка . Эти клеммные колодки
, обычно называемые барьерными полосками
, часто встречаются в Северной Америке, имеют винтовую клемму со стандартным изделием
, принимающим провод непосредственно под винтом. Как правило,
имеют больше вариантов клемм на нижней стороне, доступных на той же площади основания
, и могут принимать различные аксессуары для проводов на
верхняя сторона терминала.

Клеммная колодка для печатных плат IEC — часто упоминается как европейский тип; эта клеммная колодка
распространена повсеместно, но возникла в сборках IEC
. Неизолированный провод входит в блок к зажиму клетки или пружине
, подпружиненной механическим усилием. Существует множество различных посадочных мест
для одного и того же шага, и, как правило, все они имеют выводы для пайки печатной платы
.

Краевые соединители — Корпус на краевых соединителях вмещает 9Края печатной платы 0003 должны совпадать с медными дорожками на плате
, а также винты для крепления блока к корпусу
. Они могут быть без пайки и иметь механическое соединение
.

Компоненты клеммной колодки

Все клеммные колодки из ассортимента Eaton имеют несколько общих компонентов, которые можно найти в разных стилях. Эти компоненты, хотя и различаются по форме и размеру, выполняют одну и ту же основную функцию. Различные формы позволяют всему изделию иметь различную посадку, форму и функции. Ниже приведены типы и определения этих компонентов:

Клемма — цепь, в которой провод зацепляется и проводит ток через корпус. Обычно изготавливается из медного сплава.

Корпус – Материал, изолирующий токопроводящие пути от внешних и соседних цепей. Вообще из пластика.

Застежка – Механизм, который прикладывает усилие или обеспечивает соединение провода с клеммой. Изготавливаются из различных металлических сплавов.

Общие технические характеристики клеммной колодки

Особенности клеммы, корпуса и крепежа также являются фактором, определяющим электрические и механические характеристики продукта.
Эти спецификации являются общими для всей линейки продуктов Eaton и помогают определить соответствие, форму и функции клеммной колодки.

Полюсов : Количество отдельных цепей или смежных клемм, содержащихся в клеммной колодке.

Шаг : Расстояние от одного полюса до другого. Он измеряется от одного объекта до того же объекта на соседнем полюсе, при этом расстояние обычно одинаково для всех полюсов. Это также называется межцентровым расстоянием.

Номинальное напряжение: Максимальное напряжение системы, при котором клеммная колодка предназначена для установки. Как правило, эти электрические характеристики зависят от шага и диэлектрической прочности корпуса. Более подробную информацию об этом можно найти в приложении, касающемся стандартов клеммных колодок.

Номинальный ток : Это максимальный номинальный ток на полюс, для которого предназначена клеммная колодка. Как правило, эти электрические характеристики зависят от площади поперечного сечения, проводимости клеммы и результирующего нагрева при номинальном токе (в соответствии с UL1059).) или мощность, рассеиваемая при номинальном токе (согласно IEC 60947-7).

Диапазон проводов : Минимальные и максимальные размеры проводов, на которые рассчитана клеммная колодка.

Номинальный крутящий момент : Максимальный крутящий момент, на который рассчитано оборудование, при креплении провода в пределах спецификации диапазона проводов к клемме без деформации.

На что обратить внимание

Теперь, когда спецификации определены и можно оценить/сравнить различные варианты, есть несколько моментов, которые следует учитывать при выборе подходящей клеммной колодки для применения. Как и в большинстве электронных схем, в первую очередь необходимо оценить параметры схемы приложения, включая номинальный ток, напряжение системы и количество необходимых цепей. Номинальный ток и напряжение клеммной колодки должны быть выше номинального тока и напряжения системы.

Дополнительные меры предосторожности следует соблюдать при возникновении временных скачков напряжения или пусковых токов. Чем чаще происходят эти временные перенапряжения и сверхтоки, тем больше размер клеммной колодки должен быть больше, чтобы соответствовать требованиям приложения. Количество цепей будет напрямую зависеть от количества полюсов, необходимых на клеммной колодке.

Следующим и очень важным для клеммных блоков пунктом является конфигурация клеммы. Разработчик оборудования должен оценить, как будет завершаться цепь на «сквозной» стороне соединения. Клеммные колодки в стиле IEC обычно представляют собой короткие соединения для пайки волной припоя на печатной плате. Барьерные полосы также имеют короткие соединения для пайки печатных плат, но также могут иметь штекерные быстроразъемные соединения, более длинные штифты для пайки, ручную разводку для ручной пайки, винтовую резьбу, паяльные головки и многое другое. Варианты барьерных полос будут различаться в зависимости от логики, основанной на шаге. Краевые соединители часто прикрепляются механически и обеспечивают соединение без пайки с клеммами, создавая пружинные усилия на дорожках печатной платы.

Рис. 1. Кольцевые клеммы на примере ограждающей ленты

Иногда общая площадь основания и ввод проводов рассматриваются как функция шага или общей ширины, но необходимо учитывать все три измерения. Наиболее распространенные барьерные полоски имеют множество разъемов на одном и том же пластиковом основании, но могут допускать кольцевые или вилочные контакты, быстроразъемные разъемы и клеммы под пайку вместо стандартных клемм с неизолированным проводом. На Рисунке 1 показан пример кольцевых клемм, используемых на разделительных полосах. Из-за разного типа конструкции стили IEC предлагают множество различных ориентаций ввода проводов на одном и том же шаге, что приводит к разным физическим размерам, включая многоуровневые варианты для экономии места. Существуют также различные варианты крепления, в том числе клеточный хомут, пружинный хомут и безвинтовой хомут. Краевые соединители уникальны по своей площади основания и вводу проводов и могут обеспечить наилучшее сочетание в зависимости от сборки. Все эти соображения по занимаемой площади и вводу проводов имеют целью облегчить задачу интеграции в часть оборудования или сборку. Они также должны позволять конечному пользователю легко подключать провода и управлять их расположением вокруг сборки.

Наконец, после решения вышеуказанных проблем всегда есть возможность добавить дополнительные функции. Эти дополнительные функции могут обеспечить правильную сборку для OEM и правильную установку для конечного пользователя с нумерацией полюсов или пользовательской маркировкой. Дополнительное оборудование может обеспечить лучшую коррозионную стойкость некоторых нетоковых компонентов для улучшения внешнего вида. Крышки клеммных колодок могут обеспечить лучшую защиту от ударов для населения, а также лучшую защиту от окружающей среды в обычных промышленных условиях.

Примеры:

На рис. 2 показан компактный/микро 3-фазный частотно-регулируемый привод (ЧРП) со снятой верхней крышкой для наглядности. На рисунке показано семь различных клеммных колодок «провод-плата» — три барьерных полоски и четыре в стиле IEC, — но все они смонтированы на печатной плате. Инженер-конструктор выбрал разделительные полосы, поскольку они представляют собой клеммы, на которые будет поступать наибольшая мощность, в данном случае до 25 А при 480 В переменного тока.

Существуют клеммные колодки стандарта IEC, рассчитанные на этот ток и напряжение, однако в некоторых случаях с частотно-регулируемым приводом электрики предпочитают использовать кольцевые клеммы, поэтому предпочтительными клеммными колодками в этом приложении являются барьерные полосы. Разработчик выбрал клеммные колодки в стиле IEC для клемм логического управления, чтобы иметь высокую плотность цепей (малый шаг), поскольку эти цепи, естественно, имеют низкий ток и низкое напряжение. Эти конкретные клеммные колодки также съемные, поэтому вилку можно снять с разъема, чтобы упростить установку меньших проводов ввода-вывода.

Рисунок 2.

Пользовательские опции

Eaton поддерживает пользовательские опции, поскольку приведенные выше требования могут потребовать конфигураций, не указанных в техническом описании или каталоге. Нестандартный продукт может иметь специальную маркировку для облегчения сборки или для конечного пользователя. Конфигурация ограждающих планок позволяет устанавливать различные крепления на соседние столбы. Когда это необходимо, стандартного продукта будет недостаточно. Пользовательский номер детали может быть создан для поддержки этой пользовательской конфигурации полюса.

Рис. 5.

Рис. 6.

Рис. 5 демонстрирует настройку барьерной полосы. Эта разделительная полоса имеет другой быстроразъемный штекер шириной 3/16 дюйма, выступающий со стороны крепления клеммной колодки. Это позволяет быстроразъемному соединению с внутренней резьбой защелкиваться на штыревом лезвии для быстрой сборки. Это всего лишь одна из форм персонализации, которую можно обеспечить с помощью клеммных колодок. Барьерные полосы на Рисунке 6 демонстрируют возможности пользовательской маркировки для различных областей применения. Эта дополнительная маркировка, нанесенная на заводе, помогает конечным пользователям подключать правильные провода к каждому блоку, уменьшая количество ошибок при подключении при интеграции продукта.

Свяжитесь с Eaton, чтобы узнать о наличии и конфигурации индивидуального продукта.

Обратитесь к специалисту по клеммным колодкам

Тестирование

После рассмотрения этих элементов и выбора кандидата Eaton рекомендует провести испытания клеммной колодки в тех же условиях окружающей среды, что и вся сборка. Это могут быть условия окружающей среды, самый высокий номинальный ток, временные перенапряжения или пусковые токи, потенциальное напряжение на проводах, наименьшие провода, которые видит клеммная колодка, отсутствие потока воздуха и непостоянство паяных соединений. Цель состоит в том, чтобы оценить возможные источники тепла и способы управления ими. Eaton может предоставить образцы для тестирования в соответствии с рекомендациями, изложенными выше.

Приложение

Ссылки на соответствие стандартам Eaton

Электронные клеммные колодки Eaton полностью соответствуют стандартам клеммных колодок UL 1059 и CSA 22. 2 № 158 и имеют класс самозатухающего воспламенения UL 94 V-0. Блоки распознаются под номером файла UL E62622. Возможны более высокие рейтинги, чем указанные, и они могут варьироваться в зависимости от применения и должны оцениваться производителем в каждом конкретном случае на индивидуальной основе.

UL 1059 и CSA 22.2 № 158 Номинальное напряжение

Номинальное напряжение клеммных колодок основано на минимальном расстоянии между токопроводящими частями и минимальном выдерживаемом напряжении. Расстояние измеряется при двух условиях: 1) по воздуху, определяемому как кратчайшее расстояние, которое дуга должна пройти по воздуху от одной электропроводящей части до заземленной поверхности; и 2) по поверхности, определяемой как кратчайшее расстояние, которое дуга должна пройти по поверхности изоляционного материала от одной электропроводящей части к другой с противоположной полярностью или от электропроводной части к заземленной поверхности. Выдерживаемое напряжение, называемое диэлектрической стойкостью, зависит от номинального напряжения. Значение составляет 1000 В плюс удвоенное номинальное напряжение в течение одной минуты; это проверяется при обоих условиях, перечисленных выше.
В таблице A приведены требования UL 1059 и CSA 22.2 NO 158 к расстоянию в дюймах. В таблице B указано, на какое номинальное напряжение рассчитано каждое семейство клеммных колодок Eaton в соответствии с требованиями к минимальному расстоянию и условиям применения, описанными в UL 1059. 7-1, Клеммные колодки для медных проводников. Эти блоки одновременно признаны и сертифицированы в рамках программы классификации UL. Подробная информация о рейтинговой системе IEC представлена ​​на следующей странице. Номинальные параметры, если не указано иное, соответствуют UL 1059..

CE

В 1998 году Eaton получила сертификат CE на всю свою продукцию. Для клеммных колодок CE — это знак самосертификации, который наносится на продукты, отвечающие требованиям безопасности и производительности, установленным Европейским союзом (ЕС). Этот знак необходим для свободного перемещения продукта на европейском рынке.

IEC 60947-7-1

Подобно классам UL1059, IEC 60947-7-1 ссылается на IEC60947-1, который описывает общие правила для низковольтных распределительных устройств и аппаратуры управления, а также определяет пределы пути утечки и зазора на основе по степени загрязнения. Степень загрязнения относится к условиям окружающей среды, для которых предназначено оборудование.

Воздействие на изоляцию определяется микросредой пути утечки или воздушного зазора, а не средой оборудования. Микроокружение может быть лучше или хуже, чем окружение оборудования. Он включает в себя все факторы, влияющие на изоляцию, такие как климатические и электромагнитные условия, образование загрязнений и т. д. Поэтому для оборудования, предназначенного для использования в оболочке или оснащенного встроенной оболочкой, применима степень загрязнения окружающей среды в оболочке.

Для оценки воздушных зазоров и путей утечки установлены четыре степени загрязнения микросреды:

• Степень загрязнения 1: Загрязнение отсутствует или имеет место только сухое непроводящее загрязнение.
• Степень загрязнения 2: Обычно имеет место только непроводящее загрязнение. Иногда можно ожидать временную проводимость, вызванную конденсацией.
• Степень загрязнения 3: возникает проводящее загрязнение или возникает сухое непроводящее загрязнение, которое становится проводящим из-за конденсации.
• Степень загрязнения 4: Загрязнение создает постоянную проводимость, вызванную, например, токопроводящей пылью, дождем или снегом.

Степень загрязнения 3 является стандартной степенью загрязнения для промышленного применения, если иное не указано в соответствующем стандарте на продукцию. Однако в зависимости от конкретного применения или микросреды могут рассматриваться и другие степени загрязнения.

Импульсное выдерживаемое напряжение – наибольшее пиковое значение импульсного напряжения установленной формы и полярности, которое не вызывает пробоя при определенных условиях испытаний.

Сравнительный индекс трекинга (CTI) – числовое значение максимального напряжения в вольтах, при котором материал выдерживает 50 капель испытательного раствора без трекинга (пункт 2. 3 IEC 60112)

• Группа материалов I 600 <= CTI
• Группа материалов II 400 <= CTI < 600
• Группа материалов IIIa 175 <= CTI < 400
• Группа материалов IIIb 100 <= CTI < 100

Однородное поле: электрическое поле с практически постоянным градиентом напряжения между электродами, например, между двумя сферами, где радиус каждой сферы больше, чем расстояние между ними.

Неоднородное поле: электрическое поле, не имеющее практически постоянного градиента напряжения между электродами.

Пайка

Для печатных плат Eaton рекомендует ссылаться на EN 61760-1:2006.
Для приложений, не связанных с печатными платами, ручная пайка может выполняться паяльником при температуре +350 °C в течение 4-5 секунд.

Посмотреть каталог однорядных клеммных колодок

Посмотреть каталог клеммных блоков IEC/Eurostyle

Обратитесь к специалисту по клеммным колодкам

Хотите больше информации?

Заполните эту форму, если вы хотите, чтобы представитель Eaton Electronics связался с вами.

Посмотреть как PDF

• Продукты

• Электронные компоненты

• Как выбрать клеммную колодку

Объяснение клеммных колодок

— Типы клеммных колодок

В этой статье мы познакомим вас с клеммной колодкой, которая является важным компонентом в любой промышленной установке. Клеммные колодки — это компоненты с изолированным корпусом, единственной целью которых является скрепление двух или более проводов.

Зачем использовать клеммные колодки?

Ну…. Вы могли бы спросить, Если вы хотите соединить провода, почему бы просто не спаять их вместе? Или скрутить их между собой и обмотать изолентой?

Использование клеммных колодок является лучшим решением для соединения проводов. Клеммные блоки обеспечивают большую гибкость.

Например, при использовании клеммных колодок легко модифицировать проводку, поскольку провода можно быстро удалить или добавить.

9Проводка клеммной колодки 0002 аккуратна и упорядочена, что позволяет быстро идентифицировать ее, что упрощает модификацию и устранение неполадок. Мы покажем вам больше веских причин для использования клеммных колодок позже в этой статье.

Характеристики клеммной колодки

Клеммные колодки классифицируются на основе таких характеристик, как структура , тип устройства и варианты клемм . Давайте рассмотрим некоторые из классификаций и характеристик клеммных колодок, которые обычно используются в современной промышленности.

Существует множество методов, используемых для соединения проводов внутри клеммной колодки. Давайте посмотрим на некоторые из наиболее популярных.

1) Ввинчиваемая клеммная колодка

Вероятно, наиболее часто используемым методом подключения является ввинчиваемая клеммная колодка . Клеммные колодки с винтовыми зажимами — это те, в которых для крепления проводов используются винты.

Будьте осторожны! Чрезмерная затяжка винтов может повредить провода и привести к плохому или потенциально опасному соединению.

2) Клеммная колодка барьера / европейские соединители

Клеммная колодка Barrier очень похожа на винтовую клеммную колодку, поскольку в них используются винты для зажима проводов. В зависимости от применения и окружающей среды клеммная колодка Barrier может иметь небольшую крышку для защиты проводки.

Как и в случае с винтовой клеммной колодкой, важно зачистить провод до нужной длины, иначе винтовой зажим может не соприкоснуться с самим проводом.

3) Пружинная клеммная колодка / подпружиненное соединение

Другим распространенным методом подключения проводов является пружинная клеммная колодка .

Соединение осуществляется путем простой вставки проводов. Для большинства этих клеммных колодок требуется, чтобы провод был прикреплен к наконечнику перед его вставкой.

Наконечник или проволока крепится и освобождается путем установки пружинного расцепляющего устройства. У некоторых поставщиков есть уникальное пружинное устройство, в то время как другим требуется небольшая отвертка.

4) Клеммный блок Push-in/Push-fit

Клеммы Push-fit или Push-in становятся очень популярными. Так же, как и в клеммной колодке с пружинной нагрузкой, для «вставной посадки» часто требуется, чтобы провод был покрыт наконечником.

Несколько поставщиков производят клеммные колодки с вставной посадкой.

Соединение осуществляется путем простой вставки проводов.

Большая разница между пружинной и вставной клеммной колодкой заключается в способе освобождения провода. Клеммные колодки с вставной посадкой имеют расцепляющее устройство, установленное непосредственно рядом с точкой ввода провода.

5) Клеммная колодка IDC

Еще одна клеммная колодка, которая впервые использовалась в отрасли Telco , — это соединитель с прорезью изоляции или IDC .

Изоляцию провода не нужно снимать перед вставкой. Два острых лезвия внутри клеммной колодки прорежут изоляцию и вступят в контакт с проводом.

 При первом появлении этот тип клеммной колодки больше подходил для одножильного провода, чем для многожильного, хотя сейчас есть поставщики, выпускающие IDC для обоих.

6) Втычной клеммный блок

Как следует из названия, вставной клеммный блок имеет штепсельную розетку для подключения к розетке.

Провод вставляется и зажимается винтом. Подключение к проводу осуществляется по схеме вилка-розетка. Эта клеммная колодка используется в ситуациях, когда требуется быстрое отключение.

7) Разъем с выступом   клеммная колодка

На Соединитель с язычком  клеммные блоки провод, присоединенный к соединителю, надевается на язычок. Провод может быть обжат или припаян в зависимости от типа соединителя.

Соединитель с выступом  также доступны клеммные колодки, в которых одна сторона клеммной колодки представляет собой соединение с выступом, а другая сторона клеммной колодки представляет собой соединение с винтовым зажимом.

Типы клеммных колодок

Хорошо… теперь, когда мы рассмотрели некоторые из наиболее распространенных способов подключения, давайте рассмотрим некоторые из различных типов клеммных колодок.

1) Клеммная колодка заземления

На первый взгляд клеммная колодка заземления выглядит как типичная ввинчиваемая клеммная колодка .

Вместо соединительных проводов клеммная колодка Ground  подключает входящий провод к Ground .

Провод заканчивается панелью или DIN-рейкой  или везде, где установлен блок… О DIN-рейках мы поговорим позже.

2) Клеммная колодка с предохранителем

Соединение с предохранителем Клеммные колодки имеют плавкий предохранитель, вставленный последовательно между вводом и выводом провода, что устраняет необходимость во внешней защите от перегрузки по току.

Чтобы помочь в устранении неполадок, многие поставщики включили встроенную схему СИД неисправности предохранителя , чтобы обеспечить визуальную индикацию состояния предохранителя.

3) Блок клемм термопары

A Термопара 9Блок 0257 предназначен для подключения выводов термопары. Термопары нельзя подключать к обычным клеммным колодкам.

Как только провод термопары соприкасается с проводящим материалом внутри клеммной колодки, возникает нежелательное соединение.

Любые разнородные металлы, соединенные вместе, создадут новое соединение и, следовательно, нежелательное напряжение.

Во избежание образования нового соединения некоторые разъемы для термопар зажимают выводы термопар вместе с обеих сторон блока.

Некоторые поставщики разработали блоки термопары с внутренней металлической соединительной полосой, изготовленной из того же металла, что и сам провод термопары.

Многоуровневые клеммные колодки

Довольно часто пространство внутри шкафа или электрощита ограничено. Для экономии места отдельные клеммные колодки могут быть соединены в группы или кластеры и обычно имеют многоуровневую конфигурацию .

Каждая конфигурация имеет разное количество слоев или уровней. Например, Трехуровневая клеммная колодка имеет три уровня.

Пример схемы клеммной колодки

В этом схематическом примере клеммные колодки имеют 3 уровня. Мы показываем только 4 из нескольких клеммных колодок, которые образуют то, что помечено как TB4101 .

Уровни обозначаются как B для нижнего или Layer 1 , M для среднего или Layer 2 и T для верхнего или Layer 3 .

Интерпретация этой схемы не так уж сложна, если вы знаете, что клеммные колодки многоуровневые.

Этикетка TB4101-2M означает, что провод подключен к TB4101 , клеммная колодка 2, уровень 2.

Монтаж клеммных колодок обычно прикрепляется к DIN-рейке

.

A DIN-рейка представляет собой металлическую рейку стандартного размера, универсально используемую для монтажа устройств и компонентов внутри электрических щитов и аппаратных стоек.

Резюме

— клеммная колодка — это компонент с изолированным корпусом, предназначенный исключительно для соединения двух или более проводов.

– Клеммные блоки классифицируются на основе характеристик , таких как конструкция, тип устройства и варианты подключения.

– Клеммная колодка Способы подключения включают

1. Ввинчиваемые
2. Барьерные / европейские соединители
3. Spring-Cage / Spring Moded Connection
4. Push-In / Push-Fit
5. Изоляционная смещение / быстрое соединение
6. ПЛАНДЕР
7. TAB

-терминальный блок Типов Включите

111111111102-терминальный блок Типов . Включает

-терминальный блок . Термопара

— наиболее распространенный метод монтажа клеммной колодки — крепление на DIN-рейку.

Если вы хотите купить клеммные колодки, вы можете посетить рынок RealPars.
