Датчики освещения. Виды и устройство. Работа и применение
В настоящее время для включения внешнего освещения чаще всего используют датчики освещения. Они дают возможность экономить на потреблении электроэнергии, а также автоматизируют подключение освещения при наступлении темного времени суток.
Сумеречный выключатель (датчик освещенности) является устройством, входящим в систему автоматического управления приборами освещения, в зависимости от степени освещенности пространства. Он подключает и отключает свет в автоматическом режиме, чаще всего снаружи помещений: витрин магазинов, освещение автомобильных дорог, тротуаров, въездов в гаражи, подъезды домов.
Стоимость датчиков невысокая, поэтому быстро окупаются. Рассмотрим более детально их устройство, принцип работы и другие особенности, связанные с применением таких датчиков.

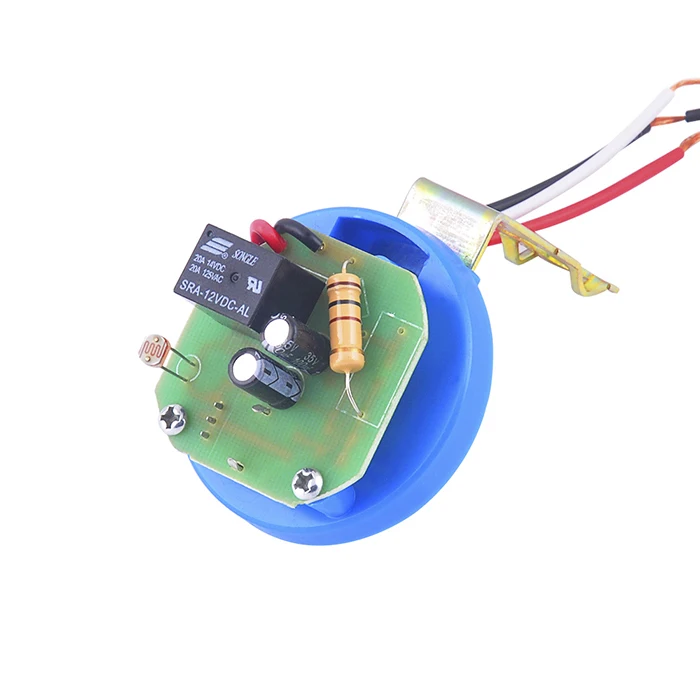

Перед тем как выбирать датчики освещения, необходимо разобраться с их устройством и принципом работы. Чаще всего они изготавливаются на основе фотодиода, фоторезистора или фототранзистора.
В обоих случаях принципиальная схема работы одна и та же.
Датчики уличного освещения для нормального функционирования должны подключаться к электрической бытовой сети. На клеммы датчика должны подходить фазный и нулевой проводники. В датчике имеется также третий вывод, подающий сигнал на линию освещения, который будет рассмотрен позже в разделе «подключение».

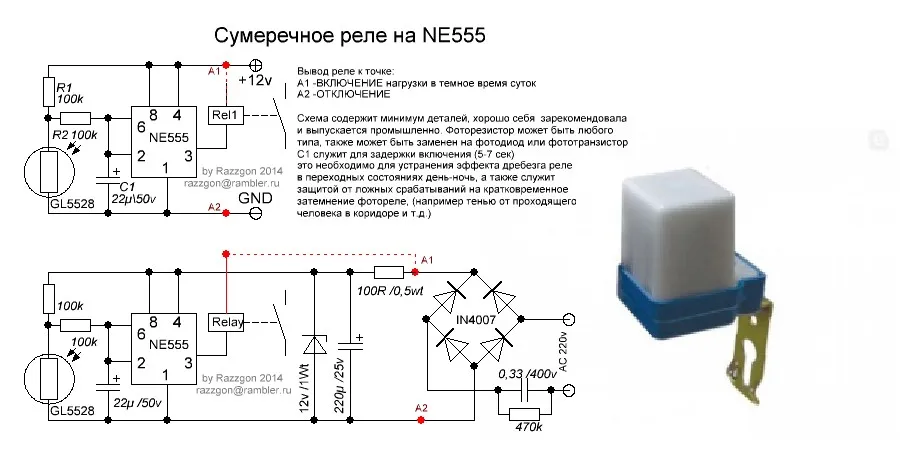

Датчик подключен к усилителю сигнала, который соединен с силовым реле, подающим питание на приборы освещения.
В зависимости от освещенности изменяется сопротивление чувствительного элемента. Чем меньше освещенность, тем больше его сопротивление. При достижении заданной величины напряжения датчик выдает сигнал на усилитель, который приводит в действие реле. Это реле замыкает цепь приборов освещения. Вследствие этого на них подается питание, и включается свет.
При наступлении светлого времени суток уровень освещенности повышается. В результате датчик размыкает контакты реле, которое выключает питание приборов освещения, и свет выключается.
Разновидности и выбор
По мощности до:
- 1 кВт.
- 2 кВт.
- 3 кВт.
По типу установки:
- Для установки в электрощит на дин-рейку.
- Внешние, накладные (на стену).
- С выносным чувствительным элементом.
- Для уличной установки.
- Для монтажа внутри помещений.
По типу нагрузки:
- Для энергосберегающих ламп.
- Для ламп накаливания.
По методу управления:
- Программируемые.
- С функцией энергосбережения в ночное время.
- С принудительным отключением.
- Автоматические.
Сначала необходимо выбрать эксплуатационное напряжение и степень защиты. Если датчик будет монтироваться снаружи помещения, то его класс защиты должен быть не менее, чем IР 44. Это означает защиту датчика от попадания посторонних предметов внутрь размером больше 1 мм, защиту от влаги.
Далее следует обратить внимание на режим эксплуатации по температуре.
Нужно выбирать модели, которые способны работать при температуре в вашем регионе.
Мощность устройства также играет большую роль. Лучше выбрать датчики освещения с запасом по мощности.
Некоторые модели оснащены регулятором порога срабатывания. То есть, настраивается чувствительность датчика. Например, при выпадении снега лучше снизить чувствительность, так как снег отражает свет, который может повлиять на срабатывание датчика. Пределы настройки чувствительности также бывают разными.
Время задержки включения датчика также может регулироваться. Такая регулировка необходима для защиты от ложных срабатываний. Например, в темное время на чувствительный элемент может на короткое время попасть свет от случайного источника (фар автомобиля). При малом времени задержки датчик сработает и свет выключится. Если задержка достаточная, то датчик не сработает, свет будет продолжать гореть.
Место установки
При проектировании системы автоматического освещения большое значение имеет правильное расположение датчика освещения, для его корректной работы.
При выборе места монтажа датчика следует учесть следующие факторы:
- Высота установки не должна быть слишком высокой, так как датчик придется периодически обслуживать: очищать от пыли и загрязнений, протирать.
- Место установки должно исключать попадание на датчик света фар автомобилей.
- Приборы освещения должны быть удалены как можно дальше.
- Необходимо обеспечить беспрепятственное попадание света солнца на датчик, для его правильного срабатывания.
Иногда датчики освещения в виде эксперимента приходится располагать в разных местах, чтобы добиться его правильной работы.
Схемы подключения

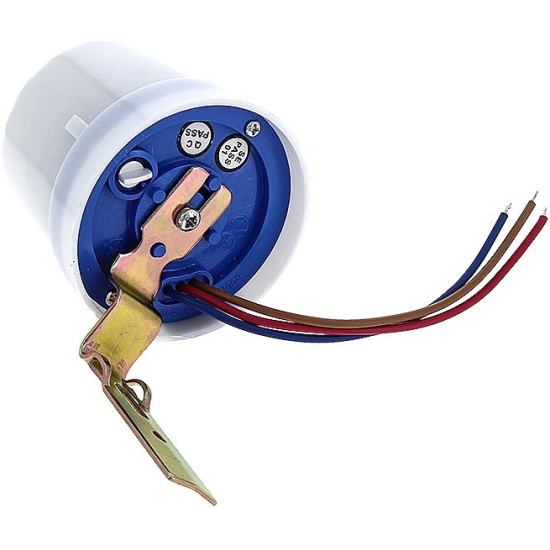

Датчики освещения любых фирм изготовителей оснащены тремя выводами. Они имеют цвета: красный, синий и черный. Из них:
- На черный провод подключается фаза.
- К синему проводу подключают нулевой проводник.
- Красный провод отходит на подачу питания на освещение.
Чаще всего все схемы изображают с соблюдением этих цветов.
Датчики освещения подключаются по схеме. На вход датчика поступают фаза и ноль, а выходит провод фазы на приборы освещения. Нулевой проводник на освещение подключают от шины сети.
Согласно правилам, провода нужно соединять в монтажных коробках. Сегодня не проблема купить любой вид коробки. При уличном монтаже лучше приобрести защищенную от влаги модель. Ее устанавливают в доступном месте. Датчик подключается по приведенной схеме.
Если датчик устанавливается для подключения мощного фонаря, имеющего дроссели, то в схему необходимо добавить магнитный пускатель, который способен функционировать при частом пользовании при выключении и включении освещения. Он рассчитан на прохождение пусковых значений тока.
Если освещение необходимо только при наличии людей, то в схему добавляют датчик движения. По такой схеме датчик движения сработает только в темноте.
Настройка чувствительности датчика
После монтажа датчика необходимо настроить его чувствительность.
Чтобы отрегулировать границы срабатывания, внизу корпуса должен находиться регулятор. Вращая его, можно выполнить настройку чувствительности.
На корпусе датчика имеются изображения стрелок, обозначающих направление настройки для уменьшения или повышения чувствительности датчика.
При первой настройке лучше выставить минимальную чувствительность. При постепенном снижении освещения на улице, когда, по вашему мнению, должен уже включаться свет, производите подстройку, плавно поворачивая регулятор, пока свет не включится. На этом настройка закончена.
Достоинства
- Автоматическое включение освещения и ручная регулировка экономят электроэнергию.
- Увеличение уровня безопасности, так как работа освещения в автоматическом режиме отпугивает злоумышленников.
- Оснащение многих моделей дополнительными функциями в виде таймеров и других функций.
- Простая схема установки и подключения без привлечения квалифицированных специалистов.
Серьезных недостатков такие устройства не имеют, кроме расходов на их приобретение.
Похожие темы:
- Датчики движения для освещения. Виды и работа. Применение
- Подключение датчиков движения. Виды и схемы. Работа и особенности
- Умные лампы. Устройство и виды. Работа и применение
- Дистанционные выключатели и розетки. Виды и работа. Плюсы и минусы
3 схемы подключения датчика света

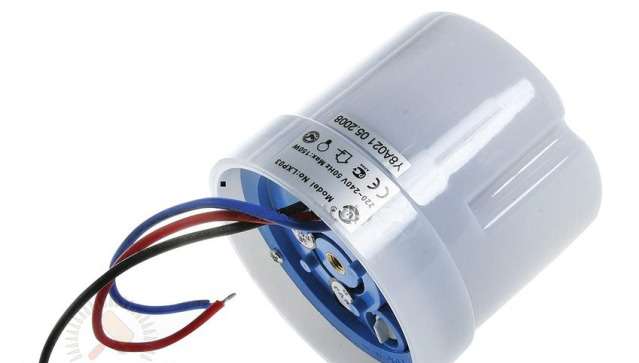

Фотореле, датчик света или как его еще называют датчик день-ночь, необходим
для автоматического управления светильниками без вашего участия, в зависимости
от уровня освещенности.
Стемнело на улице – фонарь сам собой включился. Утром при восходе солнца
отключился.
От него же можно запитывать рекламные баннеры и вывески на фасадах домов и
магазинов.
Кто-то в этом деле использует реле времени или таймер-розетки. Однако в связи с постоянным изменением продолжительности светового дня, такие девайсы придется постоянно перенастраивать.
Поэтому полноценной альтернативой датчикам света их считать никак нельзя.
Настройка датчика света
Кроме того, у фотореле есть собственная регулировка чувствительности.
Вы
можете вручную задать тот или иной порог срабатывания.
То есть, будет фонарь срабатывать при полной темноте уже ночью, или
вечером, когда только-только начинает смеркаться.
На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен
в основании и поворачивается в диапазоне от “+” до “-”.
Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.
Если убрать его в крайнее положение на “-”, то датчик сработает только в полной
темноте (освещенность 5 Люкс).
Обычно его устанавливают в среднее положение.
Крутилки эти довольно нежные и при чрезмерном усилии легко ломаются. Так что будьте осторожны, в особенности регулируя чувствительность на морозе.
При этом обратите внимание на важный нюанс.
Ошибка №1
Настраивать фотореле следует именно на улице, а не в помещении.
В комплекте с датчиком всегда идет черный пакетик для проверки
работоспособности.
Накрыли им колпак прибора – реле сработало.
Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.
Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.
Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

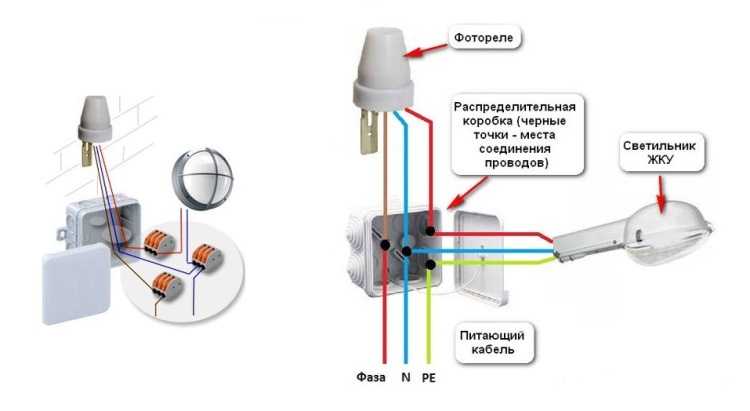

Схема подключения напрямую
Для подключения датчика света используется трехпроводная схема. Она
означает, что вам необходимо подать на прибор полноценные 220В (фазу+ноль), а
не только фазу.
Практически такая же схема используется и для датчиков движения. Правда там есть варианты и двухпроводного подключения без ноля.

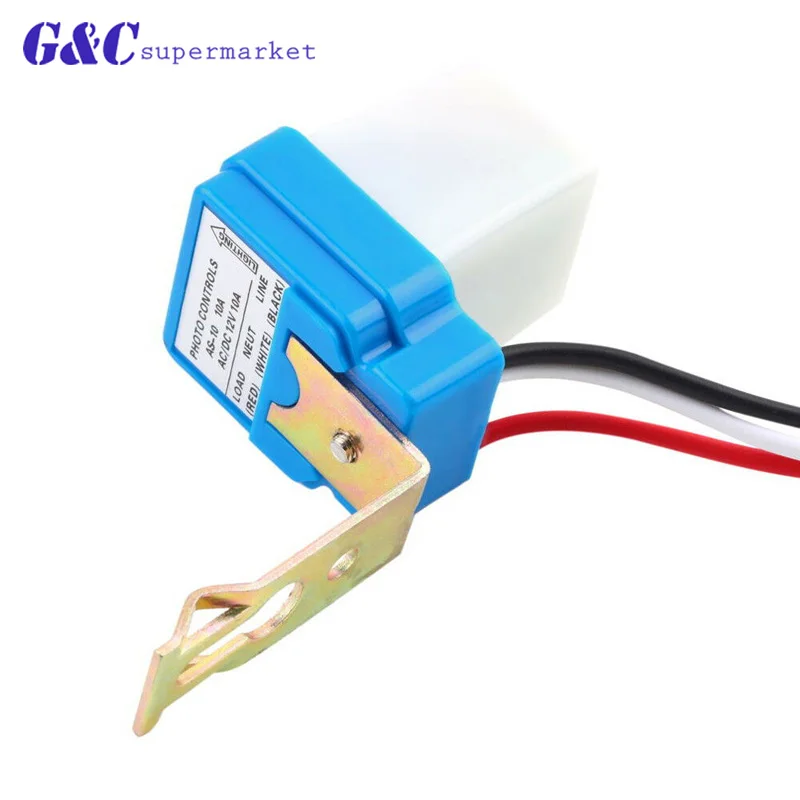

Куда подключать фазу, а куда ноль? В этом деле можете ориентироваться по
цветам.

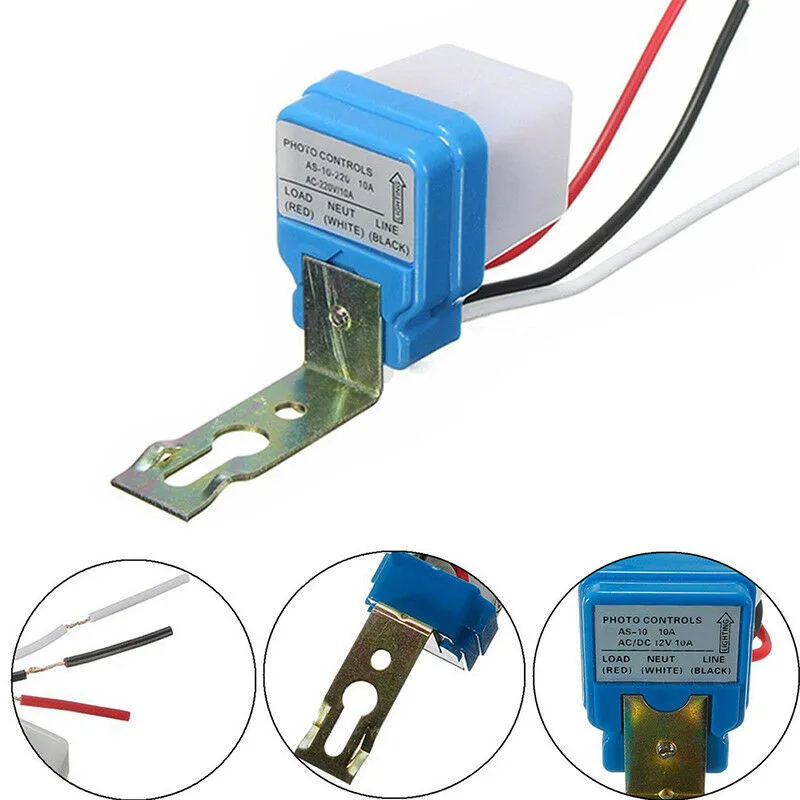

Обычно один из проводов должен быть синего или зеленого цвета – это ноль.
Два других проводника также отличаются расцветкой. Например, один будет коричневым (черным), другой – красным.
Коричневый – это входная фаза от автомата питания. Третий провод (красный)
– это выход на нагрузку. На нем фаза появляется только в момент срабатывания
фотореле.
Ее как раз-таки и нужно заводить в светильник.
Заводские провода на датчике коротковаты, поэтому их приходится удлинять. Приготовьте заранее клеммы или гильзы для прессовки.
Наращивание производится кабелем сечением 1,5мм2. Общее соединение всех проводников должно осуществляться в защитной распредкоробке.
Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.
Схема подключения через выключатель
Если вы захотите установить еще один промежуточный одноклавишный
выключатель, дабы не бегать каждый раз в щитовую для отключения света, то схема
соединения проводов фотореле немного изменится:
В распредкоробку будет заходить 4 кабеля.
Фаза питания будет поступать по
следующей цепочке:
- автомат в щитовой
- выключатель света
- датчик света
- фонарь
Где устанавливать?
Обратите внимание на место установки фотореле.
Ошибка №2
При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.
Поэтому в 90% случаев фотореле размещают над фонарем.
Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.
В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.
При этом на кратковременные вспышки, например свет фар от проезжающих
машин, реле реагировать не должно, благодаря выставленной на заводе задержке по
времени.
Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.
Также некорректная работа возможна по истечении длительной эксплуатации.
Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.
В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.
Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.
Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы.
В этом случае вам опять поможет обычный выключатель света. Только в схеме
его нужно подключать иначе, чем рассматривалось выше.
Фаза через него должна проходить напрямую к светильнику. Это своего рода
перемычка на тот случай, если датчик не сработал или вышел из строя.
Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все
лампочки у вас дома.
Также в паспортных данных таких фотореле указана степень защиты — IP44.
Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.
Однако обращайте внимание на правильное расположение прибора.
Ошибка №3
Например, отдельные модели можно устанавливать только вниз «головой»!
У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.
Работа датчика света наоборот
А если вам для каких-то нужд понадобится, чтобы реле работало в реверсном
режиме? Подавало напряжение и включало нагрузку днем, а выключало ночью.
Например, для освещения в сарае с животными, где нет окон. Что делать в
этом случае?
Тогда идете в ближайший магазин и покупаете промежуточное реле, у которого один из контактов замыкается, а другой размыкается при срабатывании.
Все что вам нужно будет сделать, это подключать данное промежуточное реле после датчика света по нижеприведенной схеме.
В качестве такого реле может выступать и пускатель с доп.контактами.
Схема подключения через пускатель
Также пускатель понадобится при управлении освещением с мощной нагрузкой. Допустим это не одна лампочка, а полноценные уличные прожекторы или фонари с ДРЛ, ДНаТ или другими мощными источниками света.
Стандартное фотореле от того же IEK ФР-601,
рассчитано на подключение нагрузки не более 10А. Это несколько светодиодных
прожекторов мощностью около 2кВт.
Хотите больше? Воспользуйтесь следующей схемой с магнитным пускателем.
Его катушка подключается как раз-таки к фотореле, а силовые контакты подают
питание на основную линию освещения.
Если вас не устраивает большой габаритный колпак датчика света, который

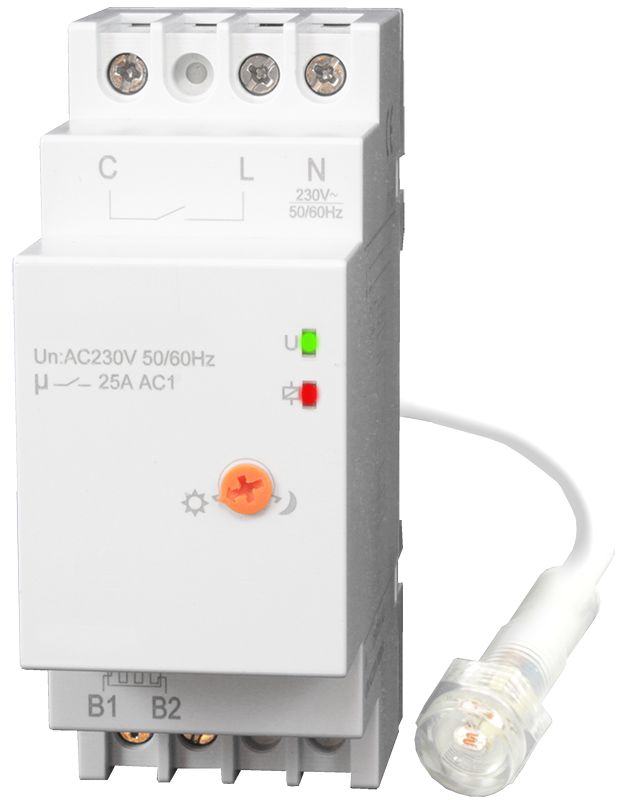

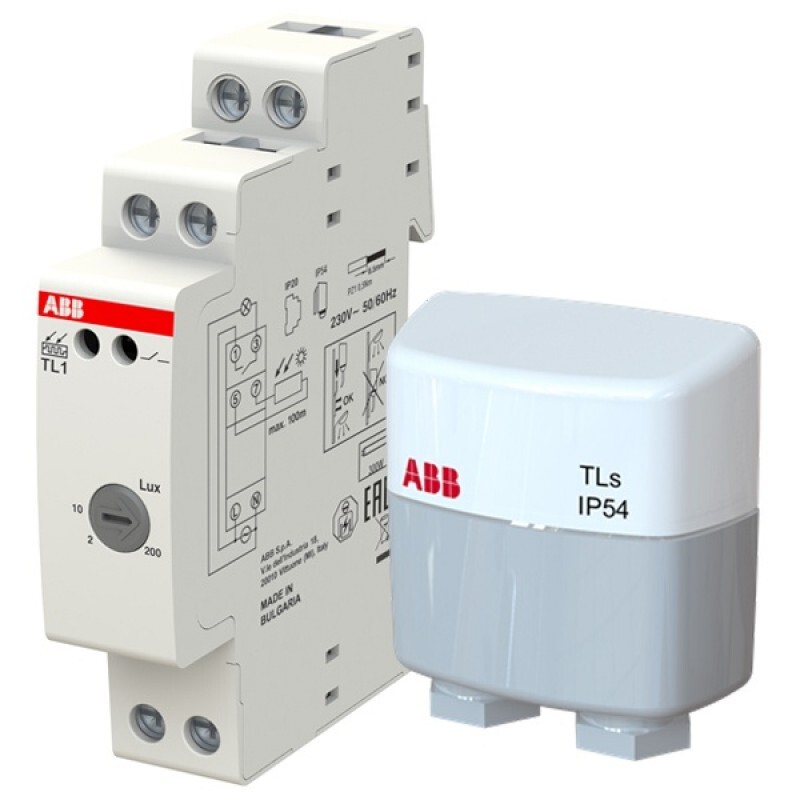

портит весь дизайн фасада здания, воспользуйтесь фотореле с выносным датчиком.
В этом случае основной коммутирующий элемент располагается в щитке и
напоминает современный модульный контактор на дин-рейке. Миниатюрный выносной
датчик тем временем незаметно прячется под крышей или в любом другом месте.
Схема подключения здесь следующая:
Более расширенный и усовершенствованный вариант:
Внутри прибора по прежнему коммутируется фазный проводник.
Настройка чувствительности может осуществляется потенциометром на передней панели, в зависимости от модели. Вам больше не придется каждый раз подниматься на высоту под козырек дома.
Рассчитаны такие приборы уже на несколько большие токи (25А), чем китайские
модели ФР-601.
Выносной датчик можно наращивать проводом до 50 метров. Вы его безболезненно сможете протянуть не только через крышу дома, но и через весь участок.
Модульное светозависимое реле 11.41.8.230.0000 с отдельным датчиком освещенности 011.02 Finder 230В AC
Возможно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Нажмите здесь, чтобы получить инструкции по включению JavaScript в вашем браузере.
- Список желаний
- Сравнить
Модель: 005.008.011
Производитель: Finder (Италия)
Светозависимое реле 11.41.8.230.0000 для автоматического управления освещением по уровню внешней освещенности с отдельным датчиком освещенности 011.02. Предназначен для установки на DIN-рейку 35 мм.
Однополюсное переключение 1CO 16A, номинальное напряжение 230В AC.
«Нулевой гистерезис», 4-позиционный переключатель.
Один модуль шириной 35 мм.
Диапазон температур окружающей среды для работы датчика освещенности -40°C…+70°C.
Степень защиты реле/датчик света — IP20/IP54.
78,60 $
- Описание
- Documents
Specification
| Contacts characteristics | ||
|---|---|---|
| Contact configuration | 1CO (SPDT) | |
| Rated current/Max peak current | 16А/30A (120A — 5 ms) | |
| Номинальное напряжение | 250 В~/400 В~ | |
| Номинальная нагрузка AC1 | 4000 ВА | |
| Номинальная нагрузка AS15 | 750 VA | |
| Номинальная номинальная лампа | 2000 Вт — лампа накаливания/галогена 750 Вт — флуоресцентные трубки с электромеханическим балластом 1000W — флуоресцентные трубки с электронными балластом 400W -CFL 4008 WLESTCETPORTING 4008 4008 WELAST 9008 WELAST 4008 Вт 9008 Вт 9008 Вт.  Галогенная или светодиодная лампа низкого напряжения с электронным балластом 800 Вт — галогенная или светодиодная лампа низкого напряжения с электромеханическим балластом | |
| Минимальная коммутационная нагрузка | 1000 мВт (10 В/10 мА) | |
| Стандартный контактный материал | AGSNO 2 | |
| Характеристики питания | ||
| коменс. | ||
| Рабочий диапазон | (0,8…1,1)U Н | |
| Дополнительные характеристики | ||
| Электрическая долговечность при номинальной нагрузке в АС1 | 100×10 3 циклов | |
| Настройка порога | 1…80 лк — стандартный диапазон 30…1000 лк — высокий диапазон | |
| Гистерезис (переключение | ||
| Время задержки: переключение/выключение | 15S/30S | |
| Диапазон температуры окружающей среды | -20 ° C . ..+50 ° C | |
| . | Характеристики датчика освещенности | |
| Degree of protection | IP54 | |
| Ambient temperature range | -40°C…+70°C | |
| Contact material | Cadmium free | |
| Distribution | supplied together with светозависимое реле | |
Размеры и схема подключения
Размеры датчика света
Вспомогательное оборудование и принадлежности для 114182300000PAS
Аналогичные продукты или продукты-заменители 114182300000PAS
Светозависимые реле серии Finder 11 |
Описание:
Наслаждайтесь заказом у нас. 9(с бесплатным номером отслеживания и платой за страхование доставки)
com
