Выбор, установка вентиляционных решеток с обратным клапаном

Для обеспечения оптимального микроклимата в помещениях устанавливается система вентиляции, в которой как обязательный элемент предусмотрена вентиляционная решетка. Наиболее эффективными являются модели с обратным клапаном. Если при монтаже вентиляции допущены какие-либо неточности, то возникает эффект обратной тяги, из-за чего нет разреженности воздуха и не происходит вывод отработанного воздуха из помещения. Клапан необходим для более эффективного обмена воздуха, защиты от проникновения сквозь вентиляционные шахты посторонних веществ и запахов, холодного воздуха и насекомых. Он не дает отработанному воздуху попасть назад в помещение.

Из каких элементов состоят и как функционируют устройства

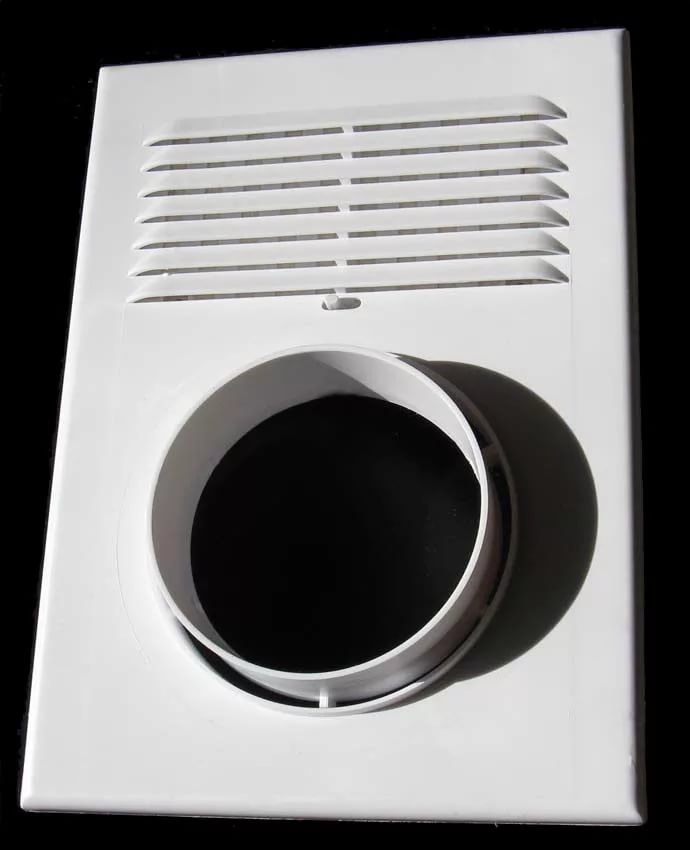

Перегородки в виде вентрешетки с обратным клапаном для вентиляционных каналов выпускают с сечением в форме круга или прямоугольника. По размерам они соответствуют каналам воздуховода. Решетчатые заслонки крепят на выходе воздуховодов (со стороны улицы или на выходе в общую шахту) в квартирах, загородных коттеджах, предприятиях общественного питания.

В их конструкции предусмотрены следующие элементы:

  1. корпус решетки с засечкой, которая не дает клапану вращаться в обратную сторону;
  2. крепление из фланцев, чтобы зафиксировать решетку в канале воздуховода;
  3. клапан (заслонка) для регулировки потоков воздуха;
  4. панель, которая выполняет декоративные функции.

Главный элемент устройства – это различной конструкции клапан или заслонка, которая открывается до определенного положения. Под действием потока воздуха, который пытается попасть с улицы через воздуховод, клапан закрывается и блокирует поток. Если же воздух идет по системе вентиляции из помещения наружу, он открывает заслонку и выводится из комнаты.

Достоинства и недостатки устройства

Главное отличие вытяжной решетки с обратным клапаном в том, что в отличие от обычной она пропускает потоки воздуха только в одном направлении.

Этот элемент системы вентиляции имеет ряд преимуществ:

  1. доступная стоимость устройства;
  2. надежность конструкции и длительный срок службы;
  3. широкий выбор по размерам, форме, дизайну, что позволяет подобрать под любой интерьер помещения;
  4. простота монтажа;
  5. защита от попадания неприятных запахов из соседних помещений, вентиляционной шахты или с улицы;
  6. предотвращение проникновения зимой морозного или слишком нагретого летом воздуха в квартиру с улицы;
  7. уменьшение шумовой нагрузки при закрытой заслонке;
  8. защита от проникновения пыли, мусора, насекомых;
  9. повышение производительности вытяжной техники.

Из недостатков приспособления стоит отметить необходимость периодической чистки решетки, иначе при скоплении загрязнений она может снижать эффективность работы вытяжной системы. Если элемент установлен внутри воздуховода, то сделать это не очень просто. В регионах с суровым климатом, при установке решетки в частных домах на выходе воздуховода на улицу возможно примерзание заслонки, из-за чего блокируется прохождение воздуха. Чтобы этого избежать, необходимо использовать модели с подогревом.

Разновидности клапанов

Клапаны обратного типа для монтажа в вентиляционных шахтах бывают нескольких разновидностей:

  1. Одностворчатые. Заслонка легко вращается вокруг своей оси из-за натиска потоков воздуха. Перекрытие канала происходит за счет того, что клапан занимает вертикальное положение под собственным весом. Для этого на одной из сторон клапана прикрепляется противовес либо же его немного смещают относительно своей оси. Такие клапаны пригодятся для систем с естественной вентиляцией. При монтаже обратного клапана важно устанавливать элемент строго вертикально или горизонтально, иначе заслонка не сможет перекрывать воздуховод полностью.
  2. Двустворчатые. Такие клапаны еще называют «бабочкой», поскольку заслонок в конструкции предусмотрено две. Они закрываются в случае проникновения воздуха снаружи. Если нет движения потоков, нет давления на пластинки, то они открываются за счет установленной пружины. Такие заслонки производят из пластика или металла. Их можно устанавливать в вентиляционные шахты под любым углом. Для систем естественной вентиляции двустворчатые клапаны не подходят, поскольку им не хватит давления для открывания шторок. Их монтирую только в системах принудительной вентиляции. Есть модели с регуляторами степени открывания.
  3. В виде мембраны. Такие заслонки необходимы для шахт с естественной вентиляцией, поскольку для изменения положения мембраны достаточно слабого давления воздуха. Если давление на нее будет большим, вытяжка будет слишком мощная, со значительной обратной тягой, то элемент деформируется. Чтобы это предотвратить, в конструкции для армирования предусматривают ребра жесткости. Мембранный клапан подойдет для кухни квартиры в обычном многоэтажном доме.
  4. В виде жалюзи. Их принцип действия базируется на силе гравитации. Когда нет движения воздуха, лепестки занимают вертикальное положение, они перекрывают канал обратной тяги. Жалюзи делают небольшого размера, чтобы они легко открывались и закрывались. Клапаны такого вида подойдут, если вентиляционная шахта выходит на улицу, в ней предусмотрена принудительная вытяжка. Устройства изготавливают преимущественно из металла, чтобы они были устойчивы к температурным колебаниям. Их недостатком является более существенная масса по сравнению с изделиями из пластика, возможность появления коррозии со временем.

Для изготовления решеток используется пластик или металл. Пластик имеет небольшую массу, не боится влаги и не подвергается коррозии. Цена пластиковых изделий вполне доступна. Также для производства решеток используется сталь. Она более устойчива к значительным колебаниям температуры, но имеет больший вес. Для защиты от коррозии на металлические решетки при их изготовлении наносят напыление цинка, но со временем оно стирается. Стальные устройства больше подходят для мощных кухонь на предприятиях общественного питания. Их можно устанавливать в горячих цехах или на выходе вентиляционных шахт наружу.

Советы по выбору решетки с обратным клапаном

Главным критерием, от которого следует отталкиваться при выборе решетки с обратным клапаном, является ее форма и геометрические размеры. Поэтому стоит измерить диаметр или длину и ширину вентиляционной шахты. Выбирать тип изделия необходимо с учетом, естественная или принудительная система вентиляции применяется в помещении, насколько интенсивный в ней воздушный поток, тяга.

На что стоит обратить внимание при покупке:

  1. Клапан должен плотно прилегать к рамке и полностью перекрывать ее.
  2. Заслонка должна вращаться легко, плавно, без заедания и сильного хлопанья при смене направления.
  3. Изделия из пластика не должны иметь сильный неприятный запах.
  4. Металлические устройства обязаны иметь защитное антикоррозионное покрытие.
  5. Размеры решетки должны точно соответствовать заявленным параметрам.
  6. На все изделия обязаны быть в наличии сертификаты качества.

Для обычной кухни в квартире достаточно мембранных или одностворчатых моделей, изготовленных их пластика. Если в системе установлена мощная вытяжка, то нужно использовать двустворчатые устройства или жалюзи.

Рекомендации по установке

Монтировать решетку в канал вентиляции несложно собственными силами, поскольку конструкция заслонок достаточно простая. Устанавливать изделия нужно так, чтобы полностью предотвратить обратную тягу, когда включено вытяжное оборудование. Если вытяжное устройство предусмотрено одно, то и заслонки достаточно одной. Для разветвленной системы лучше устанавливать перегородки на каждом рукаве воздуховода, чтобы воздух из одного помещения не перетекал в другое, когда вытяжка не работает. Монтаж решетки возможен как внутри шахты, так и прямо на стену на выходе. Место нужно выбирать так, чтобы к нему было не сложно добраться для периодической чистки. Если изделие устанавливается со стороны улицы, в зимнее время к нему должен быть легкий доступ для удаления наледи.

Установка происходит в несколько этапов:

  1. Решетку поместить в воздуховод, закрепить при помощи фланцев.
  2. Все щели после установки решетки на вытяжку между стенками и воздуховодом заполнить герметиком или монтажной пеной. После затвердения ее излишки срезать ножом.
  3. Корпус прикрутить к несущей поверхности саморезами, можно использовать жидкие гвозди. Дюбели и саморезы больше подойдут для массивных изделий из металла, более легкие пластиковые модели выдержит клей.
  4. В завершении установить декоративную панель. Если в модели предусмотрен вентилятор, то его устанавливают до фиксации декоративной панели.

Обратный клапан в системе вентиляции – это простой, но эффективный элемент. Он обеспечит ее правильное функционирование, будет работать как терморегулятор и защищать помещение от неприятного запаха, шума, насекомых. Установить изделие в воздуховод несложно, важно подобрать его правильно по размеру и по силе воздушных потоков.

Если у вас возникли вопросы или вы хотите заказать вентиляционные решетки, звоните по телефонам: +375 29 62 62 100 или +375 29 66 50 969.

Вентиляционная решетка с обратным клапаном

Воздух, который мы вдыхаем, находясь у себя дома, в общественном месте или на работе, всегда содержит много нежелательных примесей. Он накапливает пыль, влагу и болезнетворные микробы. Избавиться от них, сделав воздух заметно чище, можно с помощью вентиляционной системы. Привычная для нас бытовая система вентиляции отлично справляется с этой задачей, однако иногда мы все же чувствуем появление неприятного запаха на кухне или проникновение холодного воздуха с улицы. Избежать таких явлений можно, установив вентиляционную решетку с обратным клапаном.

Монтаж и принцип действия вентиляционной решетки с обратным клапаном

Главное отличие в ее работе состоит в том, что загрязненные воздушные массы принудительно покидают комнату через вентиляционный канал и поднимают клапан под своим давлением. Если давления нет, клапан под собственным весом опускается, и проникновение воздуха с улицы в комнату останавливается. Таким образом, можно добиться того, чтобы воздух был направлен только в одном направлении.

Обратный клапан это не что иное, как  площадь определенного сечения, которая выполняется в виде квадрата, круга или «бабочки». Клапан оснащен лепестками, которые закрепляются на специальной оси, расположенной в шахте вентиляции. Как раз эти лепестки ответственны за то, чтобы воздух двигался только в одном направлении. Таким образом, при перемещении нежелательных воздушных масс в пространство кухни, эти лепестки автоматически примут положение, при котором просвет шахты будет перекрыт.

Соединение клапана с основным корпусом, как правило, подвижное, но без использования металлических деталей. Это нужно для того, чтобы избежать коррозии металла и дальнейшего заклинивания в полуоткрытом или открытом состоянии. Решетку с клапаном специалисты монтируют в разных местах. Это может быть выход вентиляционного канала на внешней поверхности стены или же внутри шахты вентиляции. Для крепления конструкция оснащена рядом отверстий, в которые ввинчиваются саморезы. При фиксации внутри вентиляционного канала входное отверстие дополнительно заполняется монтажной пеной.

Решетки с обратным клапаном изготавливаются, преимущественно, из пластмассы, так как зачастую конструкция находится в зоне большой влажности, поэтому использование металлических частей не рекомендуется.

Достоинства вентиляционной решетки с обратным клапаном следующие:

  • Во-первых, она предупреждает попадание в квартиру холодного и горячего воздуха с улицы, а также пыли, насекомых и крупного мусора;
  • Во-вторых, такая конструкция защищает внутреннее пространство дома от атмосферных запахов и осадков;
  • В-третьих, благодаря специальному шумоглушителю решетка приглушает звуки, поступающие с улицы, лестничной клетки или из квартиры соседей.

Заказ

ООО «Компания Кардинал» предлагает купить вентиляционные решетки с обратным клапаном по приемлемым ценам. Наша продукция отвечает самым строгим требованиям безопасности и прошла сертификацию в России. Представленный на сайте товар отличается высоким качеством, надежностью и экологичностью. Он имеет приятный внешний вид и длительный срок эксплуатации.

Обратите внимание: перед тем, как сделать заказ, желательно досконально осмотреть отверстие в районе внутренней вытяжки и записать его размеры. Это нужно сделать для того, чтобы избежать трудностей при последующем монтаже модуля.

Сегодня решетки с обратным клапаном становятся незаменимым атрибутом приточно-вытяжной вентиляции не только в квартирах, но и на рабочих местах. Обустройте вентиляцию как можно быстрее: от поступления чистого воздуха  зависит микроклимат помещения и, следовательно, здоровье и самочувствие присутствующих людей.

Обратный клапан для вытяжного вентилятора Обратный ветровой затвор 100–150 мм

Авента

(4 отзыва)

Написать обзор

Awenta
Обратный клапан для вытяжного вентилятора Обратный ветровой затвор 100-150 мм

Рейтинг
Требуется

Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта
Требуется

Тема обзора
Требуется

Комментарии
Требуется

Артикул:
984
СКП:
642896613898
Наличие:
Склад Великобритании — немедленная отправка
Доставка:
Бесплатная доставка

Сейчас:

7,99 фунтов стерлингов

Текущий запас:

Количество:

  • Описание
  • Информация о гарантии
  • 4 отзыва

Описание

Обратные клапаны обеспечивают поток воздуха только в одном направлении, существенно не снижая КПД вентилятора. Эти обратные клапаны идеально подходят для использования вместе с вытяжными вентиляторами. Ветрозащитные шторки предотвратят поток воздуха в неправильном направлении через вытяжной вентилятор.

Спецификация:

— Диаметр: 100 мм, 120 мм, 125 мм или 150 мм;

— Материал: пластик.

Просмотреть всеЗакрыть

Информация о гарантии

На всю поставляемую продукцию распространяется гарантия производителя сроком на 12 месяцев.

Однако некоторые производители дают пожизненную гарантию. В этом случае свяжитесь с нами. Эта гарантия специально исключает неисправности, вызванные несчастным случаем, небрежностью или неправильным использованием. Кроме того, плановое техническое обслуживание (очистка грязных аудио/видеоголовок и т. д.), расходные материалы (щупы, предохранители штепселей, кабели, аккумуляторы и т. д. ), косметические повреждения и настройка каналов не покрываются.

Продавец несет полную ответственность за стоимость обратной доставки и безопасного возврата товара. Мы предоставим предоплаченную этикетку для возврата товаров нам для заказов, которые были приобретены в Европе, или ожидаем, что товары будут отправлены нам покупателем с использованием самых дешевых курьерских служб, и мы возместим стоимость доставки покупателю, когда полученные товары, если товары должны быть возвращены из-за пределов Европы. Подтверждение почтовых расходов не является доказательством доставки, и поэтому вам настоятельно рекомендуется отправить посылку с заказной доставкой, заказной почтой или курьером, а также иметь достаточную страховку, покрывающую стоимость товара.

Независимо от гарантии, вы имеете право отменить свой заказ в течение 30 дней без объяснения причин. Период отмены истекает через 30 дней со дня доставки заказа. Чтобы получить право на отмену, вы должны сообщить нам о своем решении отменить заказ четким заявлением. Чтобы уложиться в срок отмены, вам достаточно сообщить нам о своем решении до истечения периода отмены.

Последствия отмены: Если вы отмените заказ, мы возместим вам все платежи, полученные от вас, включая стоимость доставки (за исключением дополнительных расходов, возникающих, если вы выбрали способ доставки, отличный от наименее дорогого типа). предлагаемой нами стандартной поставки). Мы можем сделать вычет из суммы возмещения потери стоимости любых поставленных товаров, если потеря является результатом ненужного обращения с вами.

Просмотреть всеЗакрыть

4 отзыва

  • 4

    Обратный клапан для вытяжного вентилятора

    Опубликовано Брайаном 14 марта 2021 г.

    Пока все в порядке. Вам нужно закрепить его силиконом, чтобы получить хорошее уплотнение. Не могу комментировать, насколько хорошо он работает, так как в моем регионе не было очень ветрено, но я чувствую, что он будет работать хорошо.

  • 5

    Отличный сервис

    Размещено Кевином Райаном 19 мая 2020 г.

    Товар соответствует описанию. Быстрая доставка без проблем

  • 3

    Хорошее качество. Низкая производительность!

    Размещено Филом 8 февраля 2020 г.

    Этот обратный клапан, кажется, хорошо сделан. Однако на ветру сильно гремит, раздражающе! Это немного лучше, чем пружинный шарнирный тип, но ненамного. Лучше бы закрылки были из более мягкого материала. Пришло вовремя, так что вопросов нет!

  • 5

    Обзор клиента

    Опубликовано www.TrustedShops.com 25 апреля 2018 г.

    Меньше подвижных частей, намного тише, чем у навесных версий, и, вероятно, прослужат дольше. Иногда простые решения являются лучшими.

Посмотреть всеЗакрыть

  • сопутствующие товары
  • Клиенты также просмотрели

Сопутствующие товары

Выберите параметры

Вытяжной вентилятор для ванной комнаты 100/125/150 мм Гравитационные жалюзи

Airroxy

Сейчас:

45,99 фунтов стерлингов

Вытяжные вентиляторы для ванной комнаты семейства pRestige представляют собой осевые настенные вентиляторы с инновационным дизайном, вдохновленным универсальной формой квадрата. Эти вытяжные вентиляторы были разработаны с учетом экономических и экологических соображений…

Клиенты также просмотрели

Выберите параметры

Вытяжной вентилятор для ванной комнаты 100/125/150 мм Гравитационные жалюзи

Airroxy

Сейчас:

45,99 фунтов стерлингов

Вытяжные вентиляторы для ванной комнаты семейства pRestige представляют собой осевые настенные вентиляторы с инновационным дизайном, вдохновленным универсальной формой квадрата. Эти вытяжные вентиляторы были разработаны с учетом экономических и экологических соображений…

Решетка из нержавеющей стали. Халтон Вита VSG. С сепаратором ворсинок из металлической сетки

Продукты / VSG

Это вытяжная решетка для всех решений Halton Vita OR Space и Halton Vita OR Zone.

  • Вытяжные решетки из нержавеющей стали с металлическим сетчатым сепаратором
  • Передняя панель из нержавеющей стали легко снимается и чистится; можно стерилизовать в автоклаве

Halton Vita VSG — это вытяжная решетка для всех решений Halton Vita OR Space и Halton Vita OR Zone. Это альтернатива выхлопному устройству Halton Vita VSC в конструкциях, где требуется большая гибкость в размещении выхлопа.

Области применения

  • Операционные в больницах
    – Решение Halton Vita OR Space 5
    – Решение Halton Vita OR Space 7

Основные характеристики

  • Вытяжные решетки из нержавеющей стали с металлическим сетчатым сепаратором
  • Передняя панель из нержавеющей стали легко снимается и чистится; можно стерилизовать в автоклаве

Размеры выхлопных решеток шести размеров указаны в таблице.

NS L1 L2 Л3 h2 h3 h4 Вес (кг)
400×200 487 456  395 287 256 195 6,5
400×400 487 456   395 487 456 395 9,0
500×250 587 556   495 337 306 245 8,0
500×500 587 556  495 587 556 495 11,0
600×250 687 656  595 337 306 245 9,0
600×600 687 656  595 687 656 595 13,5

Размеры рамы Halton Vita VSG

NS L4 L5 h5 H5
400×200 447 399 247 201
400×400 447 399   447 401
500×250 547 499   297 251
500×500 547 499  547 501
600×250 647 599  297 251
600×600 647 599  647 601
Часть Материал
1 Крепежная рама Оцинкованная сталь
2 Рамка выхлопной решетки Нержавеющая сталь (AISI 316L)
3 Отделитель ворса из металлической сетки Нержавеющая сталь (AISI 316L)
4 Передняя панель Нержавеющая сталь (AISI 316L)
5 Фиксирующая ручка Нержавеющая сталь (AISI 316L)

Воздух из помещения выводится через решетку и сепаратор пуха из металлической сетки.

Сепаратор предназначен для предотвращения попадания в систему вентиляции частиц волокна, происходящих из одежды персонала и другого рабочего текстиля.

В стандартной модели вытяжные решетки оборудованы сепараторами ворсинок из металлической сетки из нержавеющей стали. Стандартный размер ячейки 0,2 мм.

Имеется несколько вариантов выпускных решеток:

  • Решетки с металлическим сетчатым фильтром или без него
  • Две решетки (нижняя и верхняя) или одна решетка (нижняя)
  • Окрашенный или неокрашенный воздуховод

Примечание
Несмотря на то, что воздуховод окрашен, он должен быть закрыт стеновой конструкцией.

Рис.1. Отделитель ворса из металлической сетки

Вытяжная решетка соединяется с воздуховодом вытяжного воздуха. Возможен настенный или потолочный монтаж.

Установка обычно выполняется подрядчиком по вентиляции.
