Розетка для электроплиты 220в: Розетки с вилками для электроплит 20-32A купить в Москве не дорого с доставкой, цена, фото, гарантия производителя.

Содержание

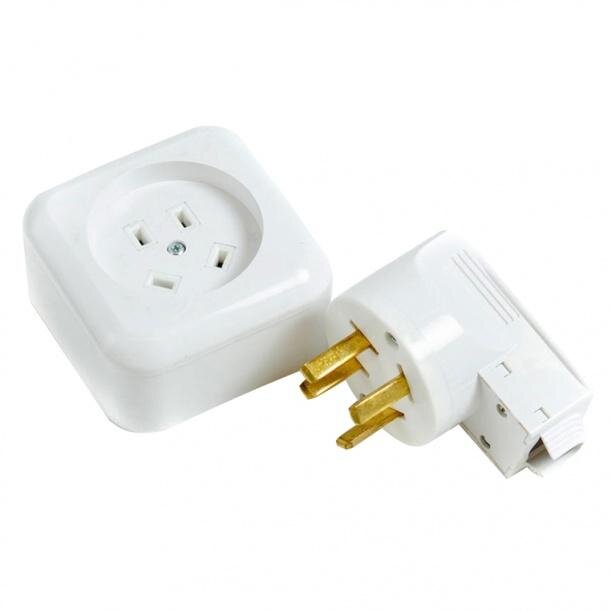

Розетка для электроплиты 220в (фото)

При проведении ремонта, в частности на кухне, зачастую приходится производить замену электрической плиты и проводки для нее. Конечно, это ведет к тому, что необходима новая розетка для электроплиты на 220В.

1
Выбор розетки

Выбор розетки

При выборе розетки для плиты на 220В стоит обратить внимание на следующие детали:

  1. Цвет. Стандартными для этой электротехнической продукции являются белый и черный,
  2. Форма исполнения. Существует две основные формы, применяемые при изготовлении розеток для плит, это квадратная и круглая,
  3. Влагозащита. От этого фактора напрямую зависит безопасность работы на кухне,
  4. Пылезащита. Засорение, запыление контактов розетки дает толчок к образованию пыльной бороды на контактной группе, что может привести к искрению, нагреву контактного пятна, гудению или, чего хуже, к замыканию.

Установка

Сам по себе процесс установки розетки не включает в себя каких-либо сложностей.

Обесточивание

Это делается путем отключения главного квартирного автомата. Если установлен автомат, то перемещением флажка вверх или вниз нужно произвести отсечку электрической энергии. Направление движения флажка будет зависеть от того, как установлен автомат, хотя вникать в это особо не нужно – важно, чтобы Вы увидели значок 0 перед глазами.

Выбор места установки

От этого будет зависеть удобство использования электрической плиты. Ввиду того, что каждый из мастеров по подключению имеет свое видение о правильности того или иного места, предполагаемого для использования в качестве площадки для монтажа, стоит все же рассказать и об остальных локациях, удобных для установки штепсельных розеток для плит. Возможно установить ее, к примеру, за плитой вверху, за откидной крышкой, или внизу, рядом с ней, вверху либо внизу. Также есть возможность монтирования розетки вне зоны плиты. Этот способ применяется для встраиваемой техники, которая не позволяет использовать монтаж непосредственно возле электротехнического оборудования.

Рекомендуемое положение розеток на кухне

Прокладка кабеля

Для того чтобы проложить силовой кабель, первоначально нужно произвести его выбор. Для правильного подбора необходимо использовать простую формулу: сумму мощностей всех конфорок и нагревательных элементов духового шкафа в ваттах (эти данные указываются в паспорте изделия) необходимо разделить на используемую величину напряжения в вольтах. Даже если мощности будут указаны в киловаттах, их нужно будет перевести в ватты. Это делается путем умножения имеющейся величины на тысячу.

В нашем случае напряжение будет равным 220В. Полученный ответ будет величиной тока протекающего по кабелю питания при полной нагрузке. Соответственно, по нему и выбирается кабель. А именно по таблице подбора кабеля в соотношении с током. Для бытовых плит обычно подходит медный трехжильный кабель сечением не более 4 мм2, так как суммарная мощность потребителей электроплит от любых производителей не превышает 7000 Вт. Что будет соответствовать току 32А.

Теперь необходимо приобрести кабель нужной длины и приступать к дальнейшим действиям.

Установка защитной аппаратуры

В качестве защиты от превышения протекающего тока и замыкания используется силовой автоматический выключатель. Как уже известно из пункта выше, максимальный ток в бытовых плитах не превышает 32А, из чего следует, что к установке принимается автомат С32 с током нагрузки 32А.

Подключение плиты

Чтобы выполнить работы по подключению плиты необходимо подготовить инструменты и оборудование: плоскогубцы, отвертки, нож, розетка и вилка для электроплиты.

  1. Первоначально нужно открыть соединительную коробку плиты она располагается на задней панели.
  2. Путем выкручивания винтов ослабляем контактную группу в соединительной колодке.
  3. Зачищаем оплетку кабеля, разделываем каждую из жил.
  4. Присоединяем провода к контактам в соответствии с правилами, красный фаза, синий -ноль, желтый земля. Соблюдение этих правил является обязательным.

Расключение проводов

Расключение проводов на вилке содержит в себе самые простые действия. Нужно вскрыть вилку для этого откручиваем винт крепления корпуса вилки. Удаляем верхнюю часть и убираем в сторону. В нижней части располагаются контакты, на которых находятся клеммы. К ним необходимо подключить поочередно каждый из трех проводов идущих от плиты.

Подключение

Подключение производится последовательно, начиная с монтажа основы розетки на стену. Для этого размечается место установки, пробуриваются при помощи перфоратора отверстия для крепежных элементов. Важно устанавливать розетку таким образом, чтобы в дальнейшем была возможность беспрепятственно иметь к ней доступ с целью отключения.

После чего можно перейти непосредственно к подключению проводов. Необходимо ослабить винтовые крепления контактов, затем подключить каждую жилу к соответствующему зажиму, сравниваясь со штепсельной вилкой. По окончании установить крышку розетки на место и закрепить винтом.

Подключение защитного автомата на 32А

Расположение силового автомата выбирается самостоятельно, главное условие для установки возможность оперативного отключения в экстренной ситуации. Подключение автоматического выключателя занимает в среднем минут 5-7. Непосредственно подключение состоит из установки основы для крепления автомата дин-рейки, и подключения проводников. Для бытовой плиты достаточным будет установка автомата только на фазную жилу.

  1. Снимаем оплетку кабеля при помощи ножа.
  2. Находим красный провод, производим рассечку проводника и аналогично зачищаем концы.
  3. Сверяясь со схемой подключения, указанной на автоматическом выключателе, монтируем провода к контактам.

При подключении автомата на 32А необходимо соблюдать определенную длину зачищаемых проводников. Оголенные части жил не должны виднеться из контактной группы. После подключения автомат необходимо обязательно перевести в положение 0. Далее следует подключить проводник, идущий от автоматического выключателя к прибору учета электрической энергии. Его необходимо завести в распределительную коробку.

Проверка

Проверка работоспособности системы заключается в полноценном и всестороннем испытании каждого из элементов. После установки розетки для плиты, автоматического выключателя, и подключения всех проводников, нужно подать пробное напряжение. Перед этим следует еще раз убедиться в правильности установленных компонентов и силе затяжки контактов.

Если после подачи электрической энергии на главном автомате ничего плохого не произошло и все целое, можно переходить к следующему этапу.

При помощи индикаторной отвертки проверяем наличие поступающего напряжения на контакты. Если этого не происходит, необходимо проверить правильность подключения и силу прижатия проводников. Далее можно подавать энергию непосредственно на кухонную плиту. Переводим выключатель, который имеет пропускную максимально токовую способность 32А, в положение включено или |, убеждаемся в отсутствие неполадок.

Последним из испытаний будет проверка автоматического выключателя, проводников и розетки для плиты на способность выдерживать протекающий ток при полной нагрузке. Делается это простым поворотом всех ручек электрической плиты в максимальное положение. Если розетка и кабель не нагреваются, а автомат не производит отсечку, значит, все расчеты оказались верны потребление электрического тока не превышает 32А и оборудование подобрано правильным образом.

Розетки/выключатели и комплектующие в наличии по выгодной цене. Краснодар.

Скидка 3% при покупке ОНЛАЙН

Личный кабинет

Ваш город
Краснодар

по России звонок бесплатный

8-800-700-74-00

Ваша электробезопасность

Все товарыКабель и проводМодульное электрооборудованиеРозетки/ выключатели и комплектующиеСветильникиЛампыКабель-каналЛоток металлическийСчетчики электроэнергииТруба и металлорукавЭлектромонтажные изделияЭлектрооборудованиеЩиты

0Корзина

0 р.

0

Отложенные

0

Сравнение


Главная

Каталог

РОЗЕТКИ, ВЫКЛЮЧАТЕЛИ И КОМПЛЕКТУЮЩИЕ

Вилки и розетки для бытовых электроплит

Показывать по:
Отображать все
24
48
86

Сортировать по:
С большим остаткомС меньшим остаткомСначала новыеСначала старыеСначала дорогиеСначала дешевыеОт Я до АОт А до Я

Отобразить:
Сеткой
Прайсом

Силовые вилки и розетки, предназначенные для электроплит, изготавливаются из огнеупорного полимерного пластика рассчитаны на 380 вольт, обязательно имеют заземляющий контакт.

В разделе 13 товаров

актуальность остатков и цен 18.12.2022 12:58:39

  • Код товарa: 95280

    в корзину

    быстрый просмотр.
    Вилка с розеткой разборные ОП с з/к, для плит, 250В, 32А, черные PPG32-51-20 39017

    на Онежской10
    на Кр. Партизан4
    на Солнечной2
    на Дзержинского5
    на Уральской3
    на главном складе15
    на Россинского6
    Внешний склад1116

    STEKKER
    45 шт

    176. 38

    181.83 цена магазина

    +7.09 бонусов

    Сравнить

  • Код товарa: 95044

    в корзину

    быстрый просмотр.
    Вилка с розеткой разборные СП с з/к, для плит, 250В, 32А, белые PPG32-50-20 39016

    на Онежской7
    на Кр. Партизан1
    на Дзержинского6
    на Уральской5
    на Российской3
    на главном складе6
    Внешний склад426

    STEKKER
    28 шт

    187. 31

    193.10 цена магазина

    +13.52 бонусов

    Сравнить

  • Код товарa: 85983

    в корзину

    быстрый просмотр.
    Коробка монтажная для розеток к эл.плите BLNMK000001

    на Онежской3
    на Кр. Партизан2
    на Солнечной2
    на Дзержинского5
    на Уральской6
    на Российской3
    на Западном обходе2
    на Россинского3
    Внешний склад982

    Schneider Electric
    26 шт

    133. 55

    137.68 цена магазина

    +17.38 бонусов

    Сравнить

  • Код товарa: 85980

    в корзину

    быстрый просмотр.
    Розетка к эл.плите СП с з/к трехфазная 32А BLNSR003241

    на Онежской5
    на Кр. Партизан2
    на Солнечной4
    на Дзержинского4
    на Уральской2
    на Российской3
    на главном складе1
    на Западном обходе3
    на Россинского1
    Внешний склад44

    Schneider Electric
    25 шт

    852. 22

    878.58 цена магазина

    +110.92 бонусов

    Сравнить

  • Код товарa: 85979

    в корзину

    быстрый просмотр.
    Вилка к эл.плите СП с з/к однофазная 32А BLNSV003231

    на Онежской8
    на Солнечной5
    на Уральской1
    на Российской1
    на главном складе1
    на Западном обходе6
    Внешний склад704

    Schneider Electric
    22 шт

    346. 9

    357.63 цена магазина

    +16.22 бонусов

    Сравнить

  • Код товарa: 85978

    в корзину

    быстрый просмотр.
    Розетка к эл.плите СП с з/к однофазная 32А BLNSR003231

    на Онежской8
    на Российской1
    на Западном обходе4
    на Россинского1
    Внешний склад1486

    Schneider Electric
    14 шт

    356.41

    367. 43 цена магазина

    +25.72 бонусов

    Сравнить

  • Код товарa: 105980

    в корзину

    быстрый просмотр.
    Розетка двойная (РШ/евро) 32А/16A 250В 2P PE бел. EKF AS-250-32/16-O

    на Онежской1
    на Кр. Партизан6
    на Дзержинского3
    на главном складе1
    Внешний склад120

    EKF
    11 шт

    402.67

    415.12 цена магазина

    +52. 41 бонусов

    Сравнить

  • Код товарa: 85982

    в корзину

    быстрый просмотр.
    Коробка накладная для розеток к эл.плите BLNPK000021

    на Онежской5
    на Солнечной1
    на Уральской1
    на главном складе2
    Внешний склад561

    Schneider Electric
    9 шт

    113.51

    117.02 цена магазина

    +14.77 бонусов

    Сравнить

  • Код товарa: 105986

    в корзину

    быстрый просмотр.
    Разъем РШ-ВШ 32А 380В 3P PE (ОУ) карболитовый черный EKF PROxima AS-380-O-04

    на Онежской4
    на Кр. Партизан1
    на Дзержинского3

    EKF
    8 шт

    248.29

    255.97 цена магазина

    +32.32 бонусов

    Сравнить

  • Код товарa: 94658

    в корзину

    быстрый просмотр.
    Силовой комплект 32А. 250 В. розетка, вилка, подъемная коробка, белый BLNSK003231

    на Онежской1
    на главном складе4
    Внешний склад441

    Schneider Electric
    5 шт

    653. 88

    674.10 цена магазина

    +85.11 бонусов

    Сравнить

  • Код товарa: 140814

    в корзину

    быстрый просмотр.
    Силовой комплект 32А. 250 В. розетка, вилка, монтажная внутр коробка, белый BLNSK013231

    на Онежской1
    на Дзержинского2
    на Россинского1
    Внешний склад1068

    Schneider Electric
    4 шт

    653.78

    674.00 цена магазина

    +85. 01 бонусов

    Сравнить

  • Код товарa: 85981

    в корзину

    быстрый просмотр.
    Вилка к эл.плите СП с з/к трехфазная 32А BLNSV003241

    на Уральской1
    на Российской1
    Внешний склад118

    Schneider Electric
    2 шт

    852.22

    878.58 цена магазина

    +110.92 бонусов

    Сравнить

  • Код товарa: 112561

    Запросить товарбыстрый просмотр. Вилка для РШ-ВШ 32А 250В 2P PE (ОУ) пластиковый бел. EKF AS-250-B-01

    EKF

    120.51

    124.24 цена магазина

    +15.69 бонусов

    Сравнить

ООО «ЮгКабель» один из крупнейших поставщиков электротехнической продукции на Юге России. Официальный представитель ведущих мировых и отечественных производителей электротехнической продукции DKC, IEK, Кабэкс, СКЗ и др. Широкий ассортимент в наличии в Краснодаре — позволяет оснастить не только жилые дома, но и коммерческие объекты, а также промышленные предприятия в соответствии с нормами стандартов качества. Все товары сертифицированы, соответствуют ГОСТ и современным требованиям.

Все, что вам нужно знать

Электрические плиты требуют большой мощности для эффективной работы на вашей кухне. На большинстве кухонь есть электрические розетки на 120 вольт, подходящие для газовых плит, поэтому перегрузка тех, у кого есть электрическая плита на 220 вольт, может повредить розетку или привести к отключению автоматического выключателя в вашем доме из-за чрезмерного энергопотребления.

Установка специализированной розетки может быть сложной задачей, поэтому было бы разумно подумать о вызове профессионала, например, нашей команды в U.S. Electric. Однако, если вы хотите узнать немного больше о процессе установки, у нас есть вся необходимая информация ниже.

Требования к электропроводке и розеткам электроплиты

Перед подключением электрической плиты к розетке на кухне необходимо выполнить необходимые требования к электропроводке и розеткам, чтобы гарантировать отсутствие электрических неисправностей. Электрические плиты требуют двух горячих проводов, одного нейтрального и одного заземления, для которых нужны собственные соединенные выключатели.

Для подключения этих приборов требуется цепь на 50 ампер, совместимая с напряжением 240 вольт, и провод калибра 6. Вы хотите отключить все электричество в вашем доме, прежде чем устанавливать розетку такого типа. Конкретные требования к вашей установке могут отличаться в зависимости от нескольких факторов, в том числе:

  • Размер печи
  • Количество проводников на шнуре питания

По сравнению с газовыми плитами электрические плиты потребляют больше энергии. Средняя газовая плита использует 120 вольт. Как правило, электрические плиты используют для работы 220 вольт. К другим приборам, требующим такого же напряжения, относятся центральные кондиционеры, сушилки для белья и водонагреватели.

Отдельностоящие и встраиваемые электрические плиты

Еще один фактор, который следует учитывать при установке электрической плиты, — это то, является ли ваша плита отдельно стоящей или встраиваемой. Некоторые методы установки могут работать для одного, но не для другого.

Вставные электрические плиты имеют электропроводку, подключенную непосредственно к панели прибора, и не требуют розетки. Отдельностоящие электрические плиты требуют специальных розеток для штепсельных шнуров. Однако и тем, и другим нужны источники питания, способные выдержать 220 вольт.

Установка новой розетки для электрической плиты на 220 В

При установке новой розетки для электрической плиты на 220 В необходимо учитывать количество потребляемой ею мощности. Напряжение, которое использует ваша электрическая плита, может быть слишком большим для обычной 110-вольтовой розетки и требует точной настройки, чтобы предотвратить повреждение электричества в вашем доме.

Установка электрической розетки — непростая задача, и несоблюдение мер предосторожности может быть опасным для неопытных домовладельцев. Если вы не уверены в своих навыках работы с электричеством, лучше всего обратиться к опытному электрику для выполнения этой работы.

Обращаясь к профессионалу, вы не рискуете своей безопасностью при установке электроплиты. Последнее, о чем вы хотите беспокоиться, это о том, чтобы пораниться или нанести ущерб вашей плите или дому.

Отключите электричество в вашем доме

Независимо от того, выполняете ли вы эту задачу самостоятельно или поручите это профессионалу, первым шагом к установке розетки для электрической плиты является отключение источника питания в вашем доме, чтобы убедиться, что электрические токи не прерывают работу.

Вы можете найти распределительную коробку вашего дома в нескольких возможных местах, например, в подвале или гараже. Найдя его, выключите главный выключатель, чтобы отключить электричество в вашем доме. Этот выключатель обычно является самым большим автоматическим выключателем на панели коробки.

Проверьте, отключено ли питание

Иногда возникают проблемы с отключением электричества в доме. Обязательно проверьте, действительно ли ваше питание отключено, чтобы убедиться, что установка новой розетки безопасна.

Этот процесс так же прост, как проверка выключателей света или попытка включить телевизор. Это может снизить риск поражения электрическим током при работе с проводкой. Если у вас есть сосед по дому, вы можете попросить его предупредить вас, когда отключится электричество. Вы также должны использовать простой мультиметр, чтобы проверить фактическую розетку, над которой вы работаете, прежде чем двигаться дальше.

Убедившись, что все питание отключено, вы или ваш электрик можете приступить к установке необходимых выключателей, кабелей и розеток для работы вашей электроплиты.

Установка автоматических выключателей, кабелей и розеток

Следующим шагом, который необходимо сделать, является установка нового выключателя в распределительной коробке для управления новой розеткой электрической плиты. Убедитесь, что имеется достаточно места для установки автоматического выключателя двойной ширины в соответствии с инструкциями производителя

9.0002 После размещения выключателя необходимо установить разъем в боковой части монтажной коробки, чтобы подключить необходимые кабели внутри коробки.

Если этот процесс слишком сложен для вас, вы можете попросить электрика осмотреть разъем и выключатели, чтобы обеспечить успешную установку.

После подготовки коробки вам необходимо проложить кабели через стены, ведущие туда, где вы хотите разместить розетку электроплиты. Важно избегать других проводов и инженерных сетей при прокладке проводов через стены.

Когда вы закончите укладку кабелей, оставьте самую длинную часть за пределами последнего отверстия. Затем зачистите изоляцию на конце кабеля и подключите его к розетке, прежде чем вкручивать в стену. Закрепив электрическую розетку, вы вскоре будете готовы проверить ее.

Подключение и проверка электрической плиты

Последним шагом, который необходимо выполнить, является прокладка кабеля розетки через разъем монтажной коробки и подключение его к автоматическому выключателю. Вы также должны определить, сколько кабеля вам понадобится при подключении его к заземляющим и нейтральным шинам.

Вставив заземляющий, нейтральный и горячий провода в соответствующие винтовые клеммы, убедитесь, что все подключено правильно и на месте. Также было бы разумно закрепить кабель диапазона, если он не имеет стабильной поддержки.

Перед включением электричества в доме выключите выключатель розетки электроплиты во избежание перегрузки. После восстановления электричества в доме проверьте мощность розетки.

Если у вас есть мультиметр, вы можете измерить ток или напряжение в розетке. Вы можете подключить электрическую плиту, как только убедитесь, что напряжение в розетке стабильное и составляет 220 вольт.

Этот процесс может различаться в зависимости от вашей монтажной коробки или инструкций к розетке. Если вам нужна помощь, попросите электрика помочь с установкой.

Шнуры питания серии: не входят в комплект

Следует также помнить, что большинство моделей не поставляются со шнурами питания. Как правило, вам нужно будет приобрести шнур отдельно и подключить его к плите.

Несмотря на то, что размер цепи может быть разным, тип шнура и розетки — нет. В 1996 году Национальный электротехнический кодекс ввел в действие правила использования четырехпроводных цепей для электрических плит и других приборов с высоким энергопотреблением.

NEC обновил эти рекомендации, чтобы создать более безопасные методы подключения шнуров питания от электроплиты к распределительной коробке. Розетки с четырьмя разъемами обычно подходят для вилок с 4 контактами; если вы попытаетесь установить розетку для трехжильных шнуров, это будет нарушением кодекса.

При подключении шнура питания снимите заднюю панель доступа на электрической плите, проденьте шнур в панели плиты и подсоедините необходимые провода к соответствующим винтовым клеммам.

Нужна помощь в установке розетки для электроплиты? Свяжитесь с U.S. Electric

Наша команда в U.S. Electric уделяет первостепенное внимание обеспечению безопасности электрических и проводных операций в вашем доме. Мы можем вмешаться, если установка станет слишком сложной, или помочь вам с самого начала. Если у вас есть какие-либо вопросы, свяжитесь с нами онлайн или позвоните нам сегодня.

Как подключить розетку 120/240 В для электрической плиты

Электрические кухонные плиты требуют особой проводки, поскольку для них требуется цепь на 120/240 вольт и розетка. В то время как газовые плиты также подключены к розетке, чтобы обеспечить питание для работы таймеров, вентиляторов и других аксессуаров, в этих плитах используются простые бытовые цепи на 120 вольт. Электрическая плита, с другой стороны, использует ток 120 вольт для тех же целей, но также использует ток 240 вольт для нагрева нагревательных элементов плиты и нагревательных змеевиков духовки. Следовательно, требуется розетка на 120/240 В и цепь с независимым нейтральным проводом, который обеспечивает обратный путь для 120-вольтовой части цепи.

В этом отношении электрическая плита очень похожа на электрическую сушилку для белья, в которой также используется розетка на 120/240 вольт. В сушилке для белья таймер и барабанная камера питаются от тока 120 вольт, а нагревательный элемент сушилки питается от тока 240 вольт.

Отдельностоящие и вставные диапазоны

Розетка обычно требуется только для отдельно стоящих вертикальных плит. Встраиваемые варочные панели или настенные духовки обычно имеют проводную проводку , 9009. 6 с проводкой цепи, подключенной непосредственно к панели подключения прибора, без использования штепсельного шнура и розетки.

Следующие инструкции написаны для отдельно стоящих вертикальных модулей.

Цепи для электрических плит

Перед подключением концевой розетки, к которой вы будете подключать диапазон, необходимо выполнить некоторые предварительные действия. Во-первых, вам понадобится 240-вольтовая цепь с соответствующей номинальной силой тока, проложенная от панели главного автоматического выключателя до места, где вы хотите установить розетку. В то время как некоторые домашние мастера обладают необходимыми навыками для запуска новых электрических цепей с панели автоматического выключателя, это почти всегда работа для профессионального электрика. Такая работа может быть довольно опасной, если вы не знаете, что делаете. Он включает в себя установку нового автоматического выключателя на 240 вольт и прокладку электрического кабеля через стены к розетке плиты.

Электрическая цепь, питающая электрическую плиту, должна иметь достаточную силу тока для обеспечения необходимой мощности плиты. Потребляемая мощность диапазонов варьируется в зависимости от номинала устройства, но в большинстве случаев требуется 50-амперная цепь 240 В, подключенная проводом № 6. Для меньших диапазонов может потребоваться схема на 40 ампер, соединенная проводом №8. В любом случае цепь подключается трехжильным кабелем, включая белый, черный и красный провода, а также оголенный медный провод заземления.

Правила NEC

Национальный электротехнический кодекс (NEC) имеет разные правила для разных типов диапазонов. Встраиваемые диапазоны обычно жестко подключены, а размеры проводников цепи должны точно соответствовать мощности, указанной на паспортной табличке устройства. Но схемы для подключаемых отдельно стоящих диапазонов на самом деле могут быть ниже номинальных значений, указанных на паспортной табличке. Если мощность составляет 12 000 Вт или меньше, схема может быть рассчитана только на 8 000 Вт. Это означает, что для этой духовки мощностью 12 000 Вт вы можете поставить новую розетку с кабелем № 8 AWG и выключателем на 40 ампер, а не кабелем № 6 и выключателем на 50 ампер.

NEC делает это допущение, потому что паспортная табличка основана на том, что духовка и горелки одновременно работают на высокой мощности, что случается не очень часто. Но если вы когда-нибудь устраивали большой ужин, вы знаете, что иногда случается зажигание всего сразу и в течение длительного времени. Поэтому рекомендуется подключать цепь диапазона с помощью 50-амперного выключателя и кабеля № 6 калибра.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Подключение шнура питания к плите

Еще одним предварительным шагом является подключение шнура питания прибора к плите. Большинство диапазонов поставляются без шнура питания; это компонент, который вы должны купить отдельно и подключить самостоятельно. В отличие от установки схемы, подключение шнура питания относительно несложная работа, поэтому большинство домашних мастеров могут сделать это самостоятельно. В то время как размер цепи может варьироваться, что не может измениться, так это шнур питания и тип розетки. С 1996, NEC требует 4-проводных цепей для электрических плит, духовок и варочных панелей. Это означает, что розетка имеет четыре слота для вилки с 4 контактами. Установка новой розетки, предназначенной для трехштырьковых шнуров старого образца, является нарушением правил.​

Это включает в себя снятие задней панели доступа на плите, протягивание шнура питания в панель, а затем подключение проводов к соответствующим винтовым клеммам.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Вилки с 3 и 4 контактами

Похожая история с плитами и сушилками для белья. До 1996 года (на самом деле это было ближе к 2000 году, когда новые правила получили широкое распространение) электрические плиты и сушилки разводили тремя проводниками: двумя «горячими» и одним нейтральным. Корпус или корпус прибора заземлялся через нейтраль, чтобы шнур сушилки и розетка не имели отдельного заземления.

После изменения кода приборы продавались с заземлением корпуса, отделенным от нейтрали. Для этой конфигурации требуется 4-жильный шнур питания с отдельным проводом заземления, который подключается к винту заземления на устройстве. Старая система работала нормально, но новая система безопаснее.

Правило четырех проводников применяется только при установке новой розетки, например, при новом строительстве или капитальном ремонте кухни. NEC по-прежнему позволяет использовать существующие розетки с 3 разъемами, которые работают со старыми шнурами с 3 контактами. Если вы просто заменяете диапазон и у вас уже есть розетка с 3 разъемами, вам разрешено установить вилку с 3 контактами. Однако вы должны настроить проводку диапазона так, чтобы заземление корпуса было связано с нейтральной клеммой. Многие диапазоны продаются с металлической соединительной полосой или проволокой именно для этой цели. Инструкции см. в руководстве пользователя или у производителя диапазона.

Оборудование/инструменты

  • Инструмент для зачистки проводов
  • Отвертки

Материалы

  • 2-местная приборная коробка
  • 4-гнездовая розетка на 120/240 В

В этих инструкциях предполагается, что кабель питания серии уже подсоединен, а электрическая проводка и новый автоматический выключатель на 240 В уже установлены. Перед подключением розетки убедитесь, что проводка цепи отключена в блоке выключателя. При установке профессионалом автоматический выключатель часто остается неподключенным до тех пор, пока не будет завершена проводка розетки.

  1. Размещение емкости

    Расположение розетки обычно определяется прибором. Розетки для отдельно стоящих плит доступны через отверстие в задней части плиты.

    Когда придет время включить плиту, вы полностью вытащите ящик под духовкой, затем протянете руку через полость спереди, чтобы добраться до розетки. Поэтому лучше всего монтировать розетку в соответствии со спецификациями производителя диапазона. Обычно это на задней стене за плитой, на несколько дюймов выше пола и несколько не по центру в пространстве шкафа для плиты. Для некоторых диапазонов предпочтителен напольный монтаж розетки.

  2. Установка электрической коробки

    После того, как надлежащий кабель проложен от коробки выключателя к розетке, вы можете установить 2-местную коробку устройства либо заподлицо в стене, либо, если позволяет место, на стене. При установке заподлицо используются «старые» коробки, предназначенные для модернизации, в то время как при установке на поверхности могут использоваться металлические коробки для поверхностного монтажа с закругленными углами.

  3. Зачистите и прикрепите кабель

    Снимите внешнюю оболочку с кабеля и затем вставьте кабель в коробку через одно из выбивных отверстий. Закрепите кабель на коробке с помощью кабельного зажима, соответствующего типу используемой коробки.

    Снимите примерно 3/4 дюйма изоляции с каждого отдельного изолированного проводника в кабеле.

  4. Соедините провода

    Вставьте оголенный медный заземляющий провод от кабеля в винтовую клемму заземления на розетке (обычно в верхней части розетки) и плотно затяните установочный винт.

    Вставьте белый нейтральный провод в винтовую клемму нейтрали (обычно в нижней части розетки) и затяните установочный винт.

    Вставьте два горячих провода (черный и красный) в оставшиеся винтовые клеммы и затяните установочные винты.

  5. Завершить проект

    Уложите провода в коробку и закрепите розетку на стене, затем установите лицевую панель, закрепив ее крепежными винтами.
