Sds max и sds plus: SDS max или SDS plus: анализ «за» и «против»

Какие бывают хвостовики SDS? | Блог ЭНК Инструмент

Несколько дней в нашем блоге появился пост о том, какими характеристиками должен обладать перфоратор для дома. Одним из критериев выбора было указано наличие патрона под хвостовики типа SDS Plus, как наиболее распространённого. Однако помимо указанного типа хвостовиков имеются и другие, о которых мы сегодня и расскажем.

Прежде всего, давайте выясним для чего были придуманы хвостовики SDS. Итак, хвостовики SDS были разработаны компанией Bosch. Целью данной разработки было создание системы быстрого закрепления буров в перфораторах. Именно это свойство хвостовиков и зашифровано в аббревиатуре SDS — Steck – Dreh – Sitzt — «вставь», «поверни» и «бур закреплён». Но хвостовики SDS имеют ещё одно важное преимущество: бур может с легкостью перемешаться с определённой амплитудой вдоль оси патрона перфоратора! А это позволяет защитить патрон от ударных нагрузок и значит обеспечить его надёжную работу в течении длительного времени!

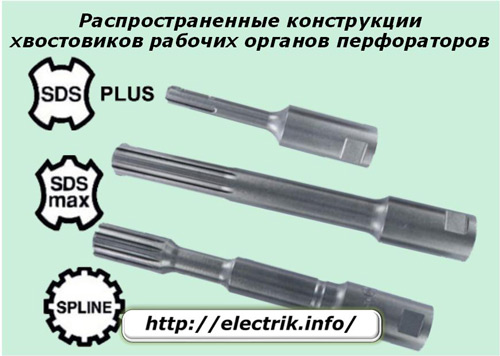

Ну а теперь можно и поговорить о типах SDS-хвостовиков, которых на данный момент насчитывается аж 5 вариантов.

SDS

Самый первый хвостовик от компании Bosch. Диаметр его — 10 мм. Хвостовик имеет два желобка и вставляется в патрон на 40 мм. Хвостовики этого типа полностью совместимы с хвостовиками SDS-plus.

SDS-plus

Самый распространённый тип хвостовиков. Диаметр хвостовика 10 мм и он также вставляется в патрон на 40 мм. В отличии от SDS имеет не два, а четыре паза — два открытых и два закрытых. Открытые пазы предназначены для направляющих, а закрытые для фиксирующих (стопорных) шариков. При этом площадь контакта хвостовика с клиньями патрона составляет 75 кв. мм. Основной инструмент для буров с хвостовиками SDS-plus — лёгкие строительные перфораторы. При этом длинна буров лежит в пределах от 110 до 1000 миллиметров, а диаметр от 4 до 26 миллиметров.

SDS-top

Один из малораспространённых типов хвостовиков, который предназначен для перфораторов среднего размера. Диаметр хвостовика — 14 мм. Имеются 4 паза: два открытых и 2 закрытых. Площадь контакта с клиньями составляет 212 кв. мм.

Буры с хвостовиками типа SDS-plus при сверлении отверстий свыше 16 миллиметров весьма часто выходили из строя и в 1999 году компания Bosch ввела стандарт SDS-top. Для SDS-top буров используются четырёхкилограммовые перфораторы с заменяемым патроном.

SDS-max

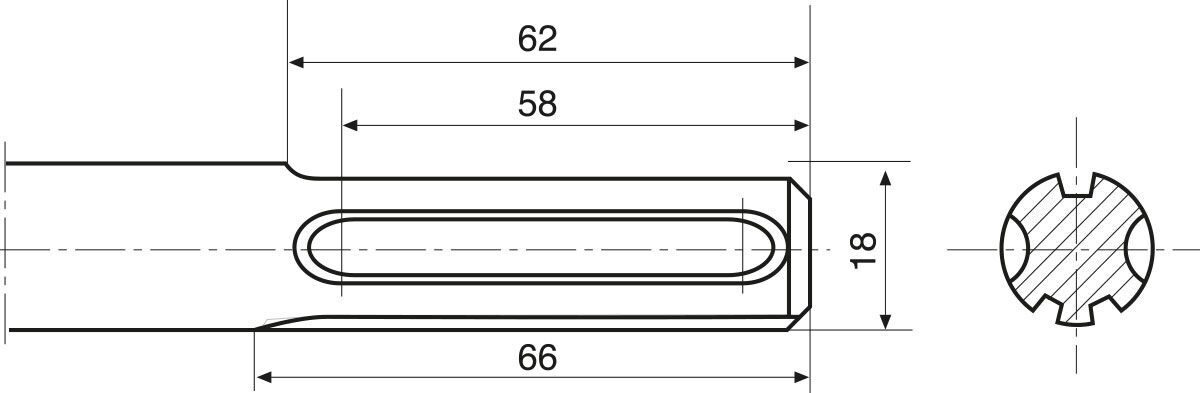

Второй по распространённости тип хвостовиков SDS. Он предназначен для буров большого диаметра и тяжёлых перфораторов. Хвостовик SDS-plus имеет диаметр 18 мм и площадь контакта клиньев 389 кв. мм. Хвостовик вставляется в патрон перфоратора на 90 миллиметров и имеет 3 открытых и 2 закрытых паза.

SDS-quick

В 2008 году компания Bosch ввела новый тип хвостовиков — SDS-quick. Стандарт примечателен тем, что вместо пазов используются выступы. Этот тип хвостовиков используется весьма ограничено, но возможно это лишь временное явление.

Стоит заметить, что в держатель хвостовиков SDS-quick можно вставлять свёрла или биты с четвертьдюймовым шестигранным хвостовиком.

Буры SDS-Plus и SDS-max, зубила, лопатки или керны, коронки по бетону для перфоратора — собрали все в одно место

Круши, ломай.  Бур SDS-max для перфораторов и отбойных молотков

В то время как сверла с хвостовиком SDS+ предназначены для более тонких и точных работ, бур SDS-max предназначены для более профессиональных, сложных, ударных работ и сверления отверстий радиусом более 20 мм. Также такие сверла для перфораторов используются исключительно для ударных работ без применения сверления, разрушения конструкций, выполненных из различных материалов, что не могут обеспечить сверла SDS+. Данные сверла применяются при работе только более тяжелых перфораторов или отбойных молотков, вес которых, как правило, превышает 5 килограмм. Отличие буров SDS-max в более толстом хвостовике диаметром 18 мм, который передает ударную нагрузку на рабочую часть бура. Буры SDS-max выпускаются диаметром от 10 до 80 мм и длинной от 200 до 1200 мм.

Также для работ разрушительного, долбежного характера применяется зубило для перфораторов SDS-max. С помощью данной оснастки вы можете отбить старую плитку, отколоть кусок стены, сровнять неровности обрабатываемой поверхности.  Зубило для перфоратора может иметь ширину от 20 мм и более.

Бур SDS PLUS + покоритель бетона

Как и каждому сверлильному инструменту, перфораторам для их прямого назначения нужны сверла и буры. Правильное понимание того, какой у вас перфоратор, какие к нему нужны сверла и грамотный их выбор ¬– дело важное и ответственное. В данном тексте будет рассмотрена разновидность буров SDS PLUS+ для перфораторов.

Чем отличается буры SDS PLUS+, и его разновидности

Это наиболее распространённый вид буров для перфораторов. Основное отличие в посадочном размере. Для буров SDS PLUS+ он составляет 10 мм. и имеет 2 продольных и две глухих канавки по бокам хвостовика для крепления в перфоратор. Сверло этого типа используются для небольших легких и средних перфораторов, поэтому имеют весьма широкое применение в быту. Легкие чаще всего используются для сверления небольших отверстий.  Перфораторы средних размеров используются для создания отверстий больше, чем могут просверлить легкие перфораторы, иногда вместо отбойных молотков. Сверлильные патроны SDS+ нашли широкое применение для сверления бетонных конструкций. Диаметр рабочего тела от 4 до 30 мм, длинна от 110 до 1000 мм.

Небольшой совет при работе бурами SDS+ большой длинны

Если требуется сделать отверстие глубиной более 300 мм, советуем начать сверление буром SDS PLUS меньшего размера. Например, при глубине в 600 мм, лучше взять сначала бур SDS+ на 250-300 мм и после в подготовленном отверстии начать работу более длинным буром. При работе в начале сверления большим инструментом возможна сильная вибрация, вплоть до выхода бура SDS PLUS из строя.

Зубила, лопатки или керны SDS PLUS и SDS-max. Что для чего?

Так как перфоратор и отбойный молоток является весьма мощным инструментов, для него есть соответствующие крепкие оснастки. Для каждого типа работы применяются свои уникальные насадки. Использование конкретной насадки значительно увеличивает скорость и облегчает работу этим замечательным инструментом.

Зубила, лопатки и керны – инструменты высокого качества, обладающие прекрасными характеристиками для работы перфоратором. Применяются при долблении прочных материалов, например, бетон, металл, камень и прочие. Сами же зубила, лопатки и керны для перфоратора изготавливаются из прочных, износостойких, качественных материалов, что способствует долговечности и удобству работы с ними.

Чем отличаются зубила, пики и лопатки SDS PLUS и SDS-MAX

Отличие в посадочном хвостовике такого инструмента. У перфораторов есть 2 варианта посадки. На легких и средних используются система SDS+, на тяжелых MAX. У отбойных молотков на легких и средних применяется SDS-MAX. Зубила, лопатки и пики MAX усиленные и намного дороже, поэтому если не требуется разрушить бетонную стену средних размеров лучше выбрать посадку PLUS.

Так что для чего используются зубила пики и лопатки

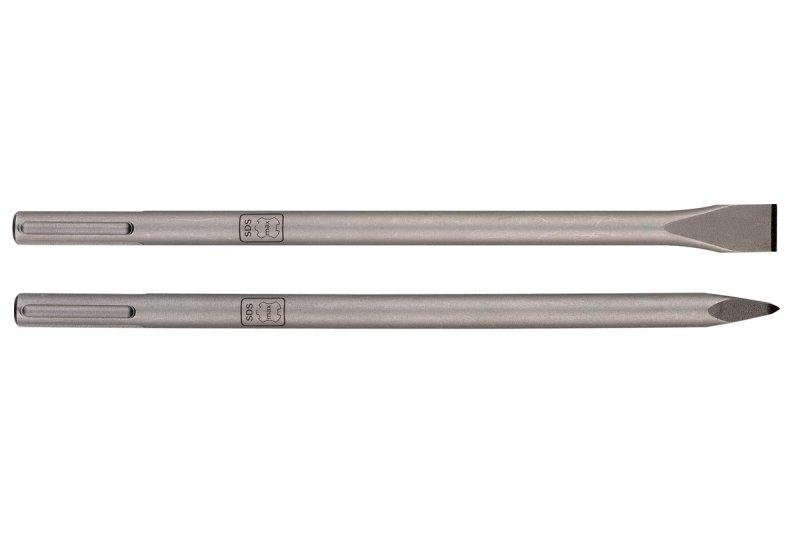

Зубило, лопатка SDS PLUS \ max – предназначено для разрушения или сдалбливания больших по площади поверхностей из плотного каменного или искусственного материала. Например, расширение проема для двери или окна. Возможен вариант с зубилом изготовленном под небольшим углом к основанию. Таки инструментом удобно убирать старую плитку или остатки бетона на поверхности. Зубила выпускаются различной ширины для более широкого применения при ремонтных и строительных работах.

Керн, пика SDS PLUS \ max – предназначена для более корректного измельчения и разрушения бетонных или каменных поверхностей.

Штробер, зубило полукруглое SDS PLUS \ max – используется для выдалбливания  штроб под проводку или прокладку труб в бетонных или кирпичных основаниях.

Коронки по бетону для перфоратора – большие отверстия в бетонных стенах

Каждый, кто, делая ремонт, хотел просверлить достаточно большое отверстие, задумывался о том, как и чем это сделать. Сверла для перфораторов не помогут решить эту проблему, максимальный диаметр сверления самых толстых сверл – не более 50 мм. Но, например отверстия под розетки идут диаметром от 55 мм. И вот тут надо купить коронку по бетону для перфоратора. Их основная задача – как раз таки проделывать отверстия больших диаметров.

Когда применяют коронки по бетону, размеры, классификация

Самыми распространенными являются коронки по бетону для подразетников. Такой инструмент представляет собой металлическую чашку с хвостовиком. Диаметр от 55 до 80 мм. По краю установлены победитовые зубья, для сверления бетона. Так же возможно такими коронками для перфоратора просверлить насквозь небольшую бетонную стену без армирования.

По такой же схеме производятся коронки по бетону для сверления поверхностей под проводку труб или кабелей. Диаметр может варьироваться от 30 до 120 мм. Так же как и сверла для перфоратора, коронки могут иметь хвостовики SDS+ и SDS-max. Для более точных и деликатных работ следует использовать SDS+, для сверления больших отверстий применяют SDS-max.

Отдельной группой стоят коронки по бетону алмазные. Таким инструментом можно резать высокопрочный бетон с армированием. Но стоимость таких коронок по бетону очень высока, и применяются они в основном строительными бригадами специализирующимся на сверлении различных отверстий в бетоне. Для ремонтных работ экономически не выгодно приобретать коронки по бетону алмазные.

Типы, использование и руководство по покупке

Если вы ищете буровые долота SDS, обязательно прочитайте эту запись в блоге. Биты SDS — это универсальные инструменты, которые можно использовать для работы с различными материалами для каменной кладки. В этой статье мы расскажем, что такое буровые долота SDS, и обсудим различные типы долот SDS, доступные сегодня на рынке. Мы также рассмотрим, какие перфораторы SDS следует использовать, а также дадим несколько советов по покупке бит SDS для вашего следующего проекта!

В этом блоге мы рассмотрим:

1. Различия между битами SDS
2. Руководство по покупке бит SDS и вашего проекта
3. Беспыльные или полые сверла
4. Какие перфораторы с какими битами работают
5. Происхождение битов SDS

В чем разница между SDS Plus и SDS Max?

В то время как долота SDS и SDS-Top встречаются гораздо реже, а долота SDS-TE-S в основном используются для долбления и сноса, SDS Plus и SDS Max , вероятно, поэтому вы здесь. Так какая разница?

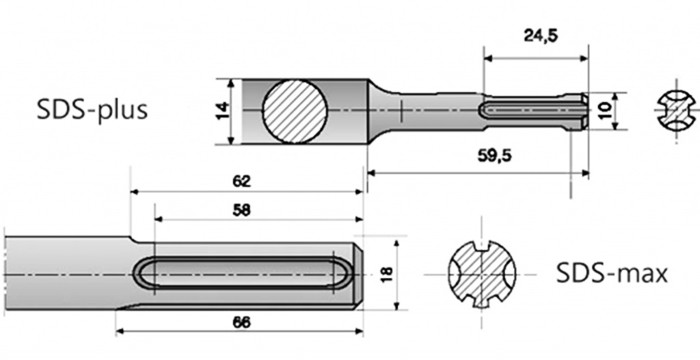

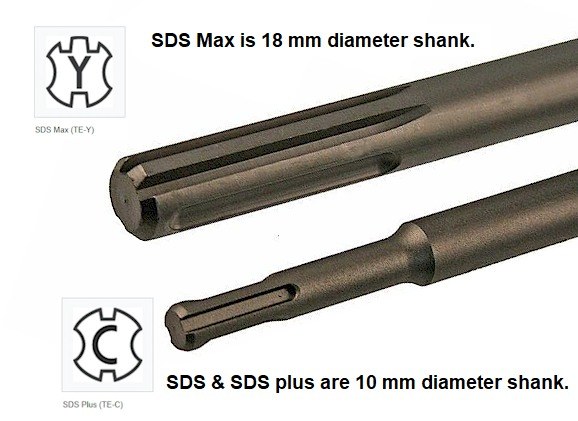

Физически биты каменной кладки различаются по размерам. У SDS Plus хвостовик 10 мм, а у SDS Max 18 мм. Это означает, что биты SDS Max имеют повышенную способность работать с более жесткой кладкой, выдерживая больший крутящий момент и усилие.

Серия SDS Plus короче по длине и предназначена для легких работ и отверстий меньшего диаметра. Не перекладывайте их на обязанности по дому. Иногда вам нужно будет использовать биту SDS Plus, когда работа не требует большего отверстия или когда вы работаете близко к краю. Особенно при работе близко к краю предпочтительна меньшая и менее мощная дрель, поскольку она снижает риск откалывания куска бетона от внешнего края.

Вы обнаружите, что SDS Max имеют гораздо большую длину для более глубокой установки. Между ними есть некоторое совпадение, но SDS Max, как правило, предназначены для более требовательных и более глубоких буровых работ.

Вариант SDS-Max был создан для повышения прочности на кручение, что означает, что им можно управлять на более высоких скоростях, сохраняя при этом силу без разрушения. При сверлении бетона долота неизбежно сталкиваются с большим сопротивлением из-за плотной набивки арматуры и заполнителя. Именно здесь более высокий крутящий момент и повышенное усилие сэкономят ваше время.

Универсальное сверло. Вы можете использовать сверло SDS Max, если у вас есть большая шпилька, которую необходимо глубоко врезать, или при сверлении более толстых оснований. Например, когда вам нужно просверлить стену для кабелепровода или проводки.

Когда вы покупаете биты для каменной кладки, рассмотрите различные доступные типы и найдите тот, который подходит для вашего применения. Не покупайте только потому, что это дешевле.

Наверх

Руководство по покупке: На что следует обратить внимание?

Биты для каменной кладки SDS чаще всего используются после установки анкеров в бетонных конструкциях и кладочных работах, таких как камень или кирпич. Если вы работаете профессионалом, использование различных сверл SDS имеет свои преимущества и недостатки.

Прежде чем приобретать сверла по камню SDS, важно убедиться, что они совместимы с используемой вами дрелью. Еще одно соображение, чтобы сделать это приложение. Отверстие какого диаметра сверлишь? Во что ты сверлишь? Бетон, камень, кирпич? Чем опасна бетонная пыль? Эти вопросы могут иметь решающее значение для успеха вашего проекта. Как только вы возьмете их под контроль, вы можете перейти к своим битовым типам и функциям.

При выборе любого бита SDS необходимо учитывать ключевые особенности. В том числе:

• Твердосплавные наконечники
• Конструкция наконечника
• Количество канавок и дизайн
• Беспыльные сверла

Твердосплавные наконечники

Долота SDS подвергаются серьезному давлению и трению во время бурения, выделяя тепло и влияя на целостность долота. Вот почему в наших битах SDS используется карбид вольфрама.

Сверла SDS, усиленные карбидом вольфрама, примерно в два раза жестче стали и эффективно отводят тепло. Материал наконечника сохраняет остроту режущей кромки лучше, чем стальные инструменты, что обеспечивает более гладкую поверхность и эффективное удаление материала.

Другие бренды часто могут использовать карбид титана, который, хотя и тверже, не выделяет тепло. Его теплопроводность намного выше, чем у карбида вольфрама, который просачивается в остальную часть стального наконечника, сокращая срок его службы.

Конструкция наконечника

Поскольку большинство насадок для каменной кладки имеют разные наконечники, их интеграция в стальные канавки и шлицы различаются в зависимости от марки. Ключевыми конструктивными особенностями, на которые следует обратить внимание, будет то, приварен ли наконечник или вставлен. Но какая разница?

Сварные наконечники обеспечивают более быстрое удаление материала благодаря расположению канавок ближе к наконечнику. Вставленные или утопленные наконечники могут дольше оставаться острыми, но часто используются только для более мягких материалов. Наконечники вставок оставят больше пыли, что потребует дополнительной очистки и чистки отверстия щеткой.

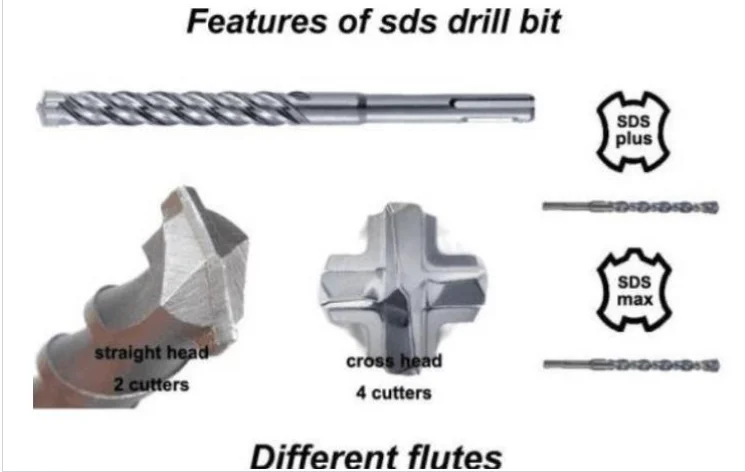

Следующее, на что нужно обратить внимание, это расположение наконечника. Различные биты SDS будут иметь:

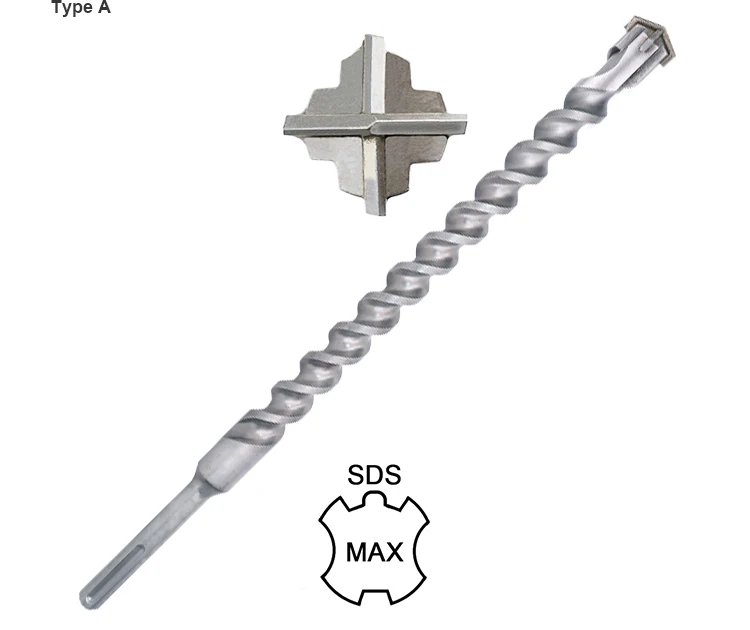

• Перекрещенные наконечники, которые могут обеспечить большую производительность при работе с арматурой, но оставляют больше пыли. Биты с режущими наконечниками, прикрепленными к канавкам, удаляют бетонную пыль более эффективно, чем биты с крестообразной конструкцией.
• Твердосплавные наконечники арматурных стержней со скошенной кромкой сочетают в себе эффективность, необходимую для разрушения арматуры, и срок службы сверла. Всегда ищите наконечники со скошенными углами, чтобы повысить эффективность использования биты.
• Многорезцовые или Y-образные насадки часто используются на беспыльных сверлах для эффективного перемещения пыли в вакуумные отверстия. Но их также можно найти на битах SDS Plus и SDS Max. На стандартных битах эти конструкции не могут быть такими полезными из-за конструкции вставного наконечника.

Количество канавок и конструкция

Канавки проходят вверх по валу до шлица для эффективного удаления пыли и предотвращения засорения наконечника. Большое расстояние между наконечником и канавкой может оказаться вредным, как и количество и конструкция канавки.

Количество канавок обычно определяется конструкцией наконечника. Чем больше у вас канавок, тем больше материала будет удалено в быстром темпе. Однако важно отметить, что как слишком много, так и слишком мало флейт могут вызвать проблемы. Биты с размером от 3 до 4 могут быть лучшим компромиссом для сверления отверстий в бетоне и кирпичной кладке.

Более высокая форма канавки, т. е. канавки с меньшим числом оборотов, позволяют лучше удалять пыль, в то время как более мелкие и узкие канавки могут забиваться на кончике. Более короткие канавки требуют меньшего давления при сверлении, но не удаляют столько материала, что замедляет работу.

Беспыльные или полые сверла

Беспыльные сверла заслуживают отдельного упоминания. Новые на рынке беспыльные сверла используют свои наконечники и отверстия для отвода пыли от сверла в вакуумный канал во время сверления. Это обеспечивает более чистые условия труда и более эффективное бурение, особенно при работе с бетонной кварцевой пылью.

Вакуумные отверстия — это современное решение извечной проблемы забивания отверстий бетонной пылью, обычно оставляющей незавершенные отверстия. Вакуумные отверстия втягивают пыль мимо сверла, оставляя чистые отверстия. Беспыльные буровые долота, используемые для химической анкеровки, могут устранить необходимость продувки отверстий щеткой перед введением химических анкеров.

Беспыльные буровые долота также могут снизить воздействие кристаллического кремнезема, обычно называемого кварцевой пылью. Кремнеземная пыль выделяется из кладочных материалов при дроблении, сверлении, распиливании или полировке. Мелкие частицы из каменной кладки, которые попадают в дыхательную систему, могут иметь катастрофические последствия для здоровья, вызывая инвалидизирующие и изнурительные состояния здоровья при высоком воздействии. Беспыльные сверла помогают в качестве инженерного контроля, поскольку извлекают бетонную пыль, содержащую кремнезем, до того, как она попадет в воздух.
