Сетевой фильтр с выключателями: цена за штуку, характеристики, фото

Содержание

цена за штуку, характеристики, фото

Сетевые фильтры предназначены для подключения и защиты от перепадов напряжения и импульсных помех в электрической сети всех видов бытовой и офисной техники. Основным отличием сетевого фильтра от обычного удлинителя является наличие варистора, принимающего на себя скачки напряжения в сети. Время реакции используемого варистора – 1 наносекунда.

Детали

Гарантия

3 года.

Преимущества

Корпус сетевого фильтра изготовлен из негорючего материала с 6 гнездами розеток.
Розетки имеют заземляющие контакты и защитные шторки, делающие использование этих приборов не только комфортным, но и более безопасным.
На верхней части корпуса находится кнопка автоматического термовыключателя со световым индикатором. Он защитит фильтр и электроприборы в случае, если суммарная нагрузка приборов превысит максимально допустимую.
Выключатель снабжен световым индикатором и позволяет одним нажатием отключить/включить подачу электроэнергии на все подключенные приборы-потребители, а защитные ребра корпуса предотвращают его случайное нажатие.
Прижимная планка надежно фиксирует провод внутри сетевого фильтра.
Латунные наконечники проводов не допускают распушения проволочек жил шнура.

Документы:

pdfскачать

Характеристики

Артикул
967U-3001
Тип товара
Сетевой фильтр
Бренд
UNIVersal
Номинальный ток, А
10
Номинальное напряжение (В)
230
Количество гнезд
6
Степень защиты
IP20
Сечение, мм
3х0,75
Мощность (кВт), кВт
2,2
Количество фаз
1
Длина кабеля, м
1,8
Наличие выключателя
Да
Заземление
Да
Страна-производитель
Россия
Вес, кг
0,447

Отзывы покупателей

Сначала показывать

Санкт-Петербург 07 октября 2019

Хороший дизайн. Качество .

Светлана

Санкт-Петербург 24 августа 2018

Вопросы и ответы

Станьте первым, кто задал вопрос об этом товаре

Сертификаты

Вам могут понадобиться

Разветвители для розеток
Переносные светильники
Сетевые зарядные устройства
Фонари
Фонари кемпинговые
Фонари налобные
Фонари подвесные
Фонари ручные
Защита рук
Рулетки
Маркеры, карандаши, мел
Мешки, пакеты, коробки, стретч

987882

Доставим

Сегодня

Привезем в строительные центры

Привезем в партнерские пункты выдачи

09/05 после 10:00

при заказе до 07/05 до 10:59

Смотреть на карте

Разветвитель (четверник) ЭРА SP Стандарт (Б0005103) без заземления 16 А 220 В 3,5 кВт 4 розетки IP20 c вилкой белый

Цена за шт

За баллы:

50,25

В корзину

987883

Доставим

Сегодня

Привезем в строительные центры

Привезем в партнерские пункты выдачи

09/05 после 10:00

при заказе до 07/05 до 10:59

Смотреть на карте

Разветвитель (двойник) ЭРА SP Стандарт (C0045528) с заземлением 16 А 220 В 3,5 кВт 2 розетки IP20 c вилкой белый

Цена за шт

За баллы:

65,50

В корзину

987885

Доставим

Сегодня

Привезем в партнерские пункты выдачи

09/05 после 10:00

при заказе до 07/05 до 10:59

Смотреть на карте

Разветвитель (двойник) ЭРА SP Стандарт (Б0002369) с заземлением 16 А 220 В 3,5 кВт 2 розетки IP20 c вилкой слоновая кость

Цена за шт

За баллы:

65,25

В корзину

987886

Доставим

Сегодня

Привезем в строительные центры

Привезем в партнерские пункты выдачи

09/05 после 10:00

при заказе до 07/05 до 10:59

Смотреть на карте

Разветвитель (тройник) ЭРА SP Стандарт (Б0002370) с заземлением 16 А 220 В 3,5 кВт 3 розетки IP20 c вилкой слоновая кость

Цена за шт

За баллы:

85,50

В корзину

987884

Доставим

Сегодня

Привезем в строительные центры

Привезем в партнерские пункты выдачи

09/05 после 10:00

при заказе до 07/05 до 10:59

Смотреть на карте

Разветвитель (тройник) ЭРА SP Стандарт (C0045529) с заземлением 16 А 220 В 3,5 кВт 3 розетки IP20 c вилкой белый

Цена за шт

За баллы:

85,75

В корзину

987881

Доставим

Сегодня

Привезем в строительные центры

Привезем в партнерские пункты выдачи

09/05 после 10:00

при заказе до 07/05 до 10:59

Смотреть на карте

Разветвитель (двойник) ЭРА SP Стандарт (C0045520) без заземления 16 А 220 В 3,5 кВт 2 розетки IP20 c вилкой белый

Цена за шт

За баллы:

В корзину

157843

Доставим

Сегодня

Привезем в партнерские пункты выдачи

09/05 после 10:00

при заказе до 07/05 до 10:59

Смотреть на карте

Разветвитель (двойник) UNIVersal (А202) без заземления 10 А 230 В 2,2 кВт 2 розетки IP20 белый

Цена за шт

За баллы:

31,75

В корзину

157845

Доставим

Сегодня
134 шт

Сетевой фильтр UNIVersal (967U-3001) с заземлением 1,8 м 10 А 230 В 2,2 кВт 6 розеток ПВС 3х0,75 мм2 IP20 с выключателем и защитными шторками белый в Санкт-Петербурге представлен в интернет-магазине Петрович по отличной цене. Перед оформлением онлайн заказа рекомендуем ознакомиться с описанием, характеристиками, отзывами.Купить сетевой фильтр UNIVersal (967U-3001) с заземлением 1,8 м 10 А 230 В 2,2 кВт 6 розеток ПВС 3х0,75 мм2 IP20 с выключателем и защитными шторками белый в интернет-магазине Петрович в Санкт-Петербурге.Оформить и оплатить заказ можно на официальном сайте Петрович. Условия продажи, доставки и цены на товар сетевой фильтр UNIVersal (967U-3001) с заземлением 1,8 м 10 А 230 В 2,2 кВт 6 розеток ПВС 3х0,75 мм2 IP20 с выключателем и защитными шторками белый действительны в Санкт-Петербурге.

Сегодня в нашей лаборатории дебютируют сетевые фильтры под финской торговой маркой Sven, которая широко известна на российском рынке с 2001 года, в основном благодаря недорогим и относительно качественным акустическим системам. Широко распространены в России и недорогие батареи для ИБП под маркой Sven. Свое знакомство с продукцией этой компании мы начнем с обзора трех сетевых фильтров — Fort, Fort Pro и Optima Base.

ПараметрМодель	Fort	Fort Pro	Optima Base
Максимальная мощность, Вт	2200
Число розеток EURO/SHUKO	6		5
Входная вилка	EURO (для подключения к электросети)
Ток импульсной помехи, А	6500		4500
Ослабление импульсных помех, дБ	10
Ослабление высокочастотных помех, дБ	20
Поглощаемая защитой энергия, Дж	1050 (350×3)		150
Порог срабатывания защиты, А	15
Индикация выходного напряжения	Есть
Измеритель выходного напряжения	Нет	Есть	Нет
Индикация заземления	Есть
Индикация исправности защиты	Есть
Общий выключатель сети	Есть
Индивидуальные выключатели розеток	Есть		Нет
Длина сетевого шнура, М	1,8		1,8; 3; 5
Цвет корпуса	Черный
Материал корпуса	Негорючий пластик
Размеры Д×Ш×В, мм	295×122×54	270×120×50	290×50×42
Масса, г	630	660	330; 420; 500

Сетевые фильтры серии Fort упакованы в картонные коробки черного цвета, а фильтры-удлинители Optima Base в пластиковый пакет. Упаковка фильтров весьма информативная, она имеет евроотверстие для размещения на крюках в супермаркетах. Полиграфия высокого качества. В коробки с фильтрами Fort вложена инструкция по эксплуатации и гарантийный талон на русском и английском языках. Гарантийный срок на фильтры SVEN установлен 12 месяцев, а срок службы изделия — 2 года.

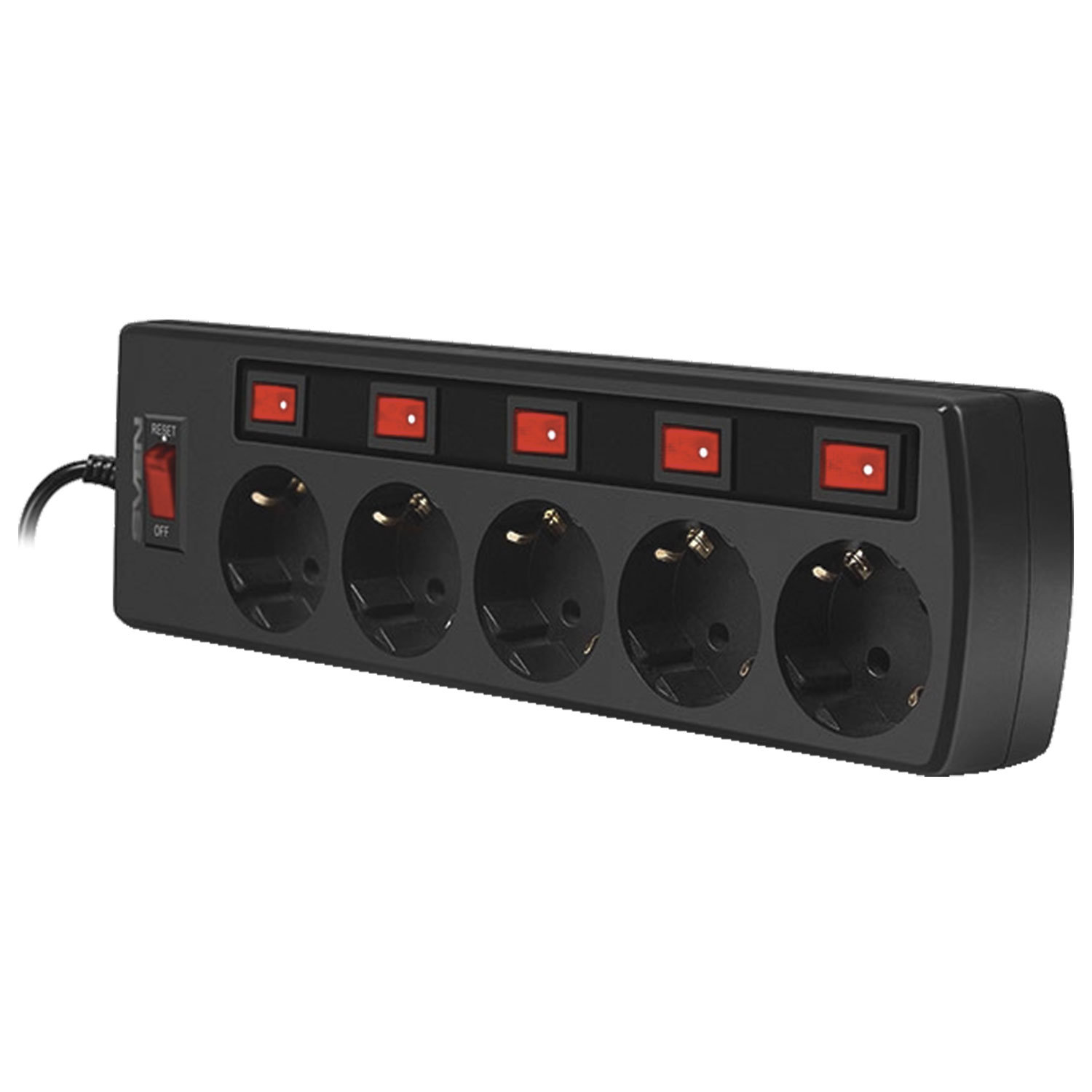

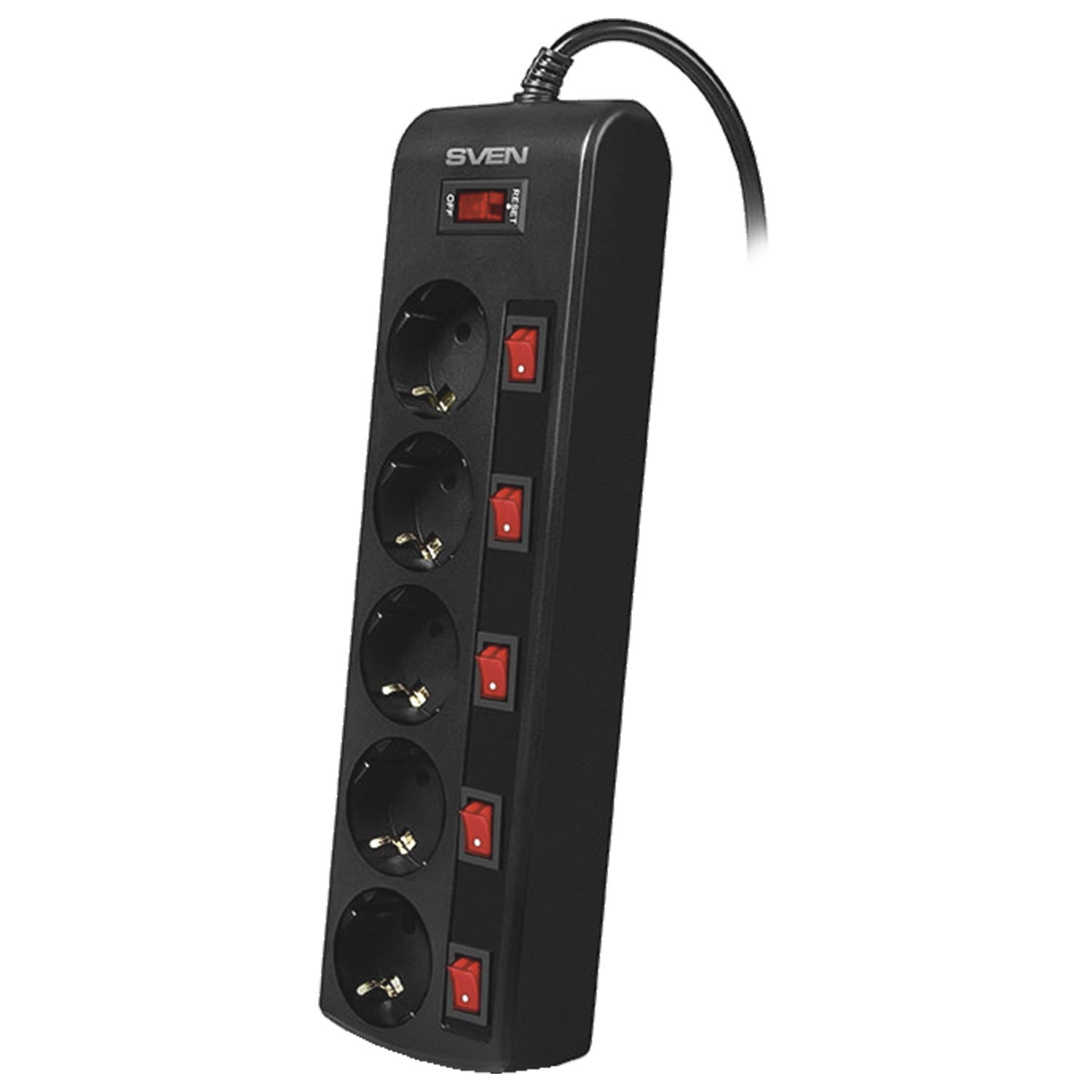

Сетевой фильтр-удлинитель SVEN Fort выполнен из матового пластика черного цвета, что вкупе с красными выключателями смотрится весьма симпатично. Каждый включенный выключатель подсвечивается красным светом. Выключатели размещены в нишах, что исключает случайное нажатие. Розетки сетевого фильтра защищены шторками. На обратной стороне корпуса есть прорези для монтажа на стену, который возможен в двух положениях — вниз выключателями и вниз проводом. В последнем случае надпись SVEN и подписи к индикаторам защиты и заземления оказываются перевернутыми. Что помешало сделать еще две прорези в задней стенке, можно только гадать. На передней панели есть два индикатора: один из них загорается зеленым светом, когда подключено заземление, а другой индицирует исправность защиты, почему-то красным светом. При подключении PlugIN адаптера он занимает две розетки и может быть установлен только в одном положении (смотрите фото внизу).

Внутреннее устройство сетевого фильтра традиционно — плата защиты с тремя варисторами, пять выключателей и розеток, соответственно. Плюс еще один общий выключатель большего размера и многоразовый автоматический предохранитель на 10А. Выключатели разрывают оба токоведущих провода, а предохранитель — только один. Все элементы сетевого фильтра соединены пайкой. В местах пайки наблюдаются остатки паяльного флюса, другие изготовители их обычно смывают специальным раствором. Токоведущие провода идут вплотную с шинами розеток. Если шина нагреется, она может проплавить изоляцию и привести к короткому замыканию.

По задумке производителя, в случае повышенного напряжения в сети варистор должен нагреть термопредохранитель, а тот в свою очередь обесточить нагрузку. Для тестирования защиты мы подали на вход SVEN Fort напряжение 320 В. Попадания данного напряжения на вход нагрузке гарантировано приводит к выходу ее из строя, так как напряжение на конденсаторах выпрямителя становится 451 В, а конденсаторов на большее напряжение никто не устанавливает. Типичный используемый в бытовой аппаратуре номинал конденсаторов составляет 400-450 В. После 10 минут работы мы не обнаружили нагрева варистора и, соответственно, срабатывания защиты. В защите применяется термопредохранитель с температурой срабатывания 105°C. Мы нагрели его с помощью паяльника до примерно 150°C, срабатывания термозащиты не произошло.

SVEN Fort

$16(25)

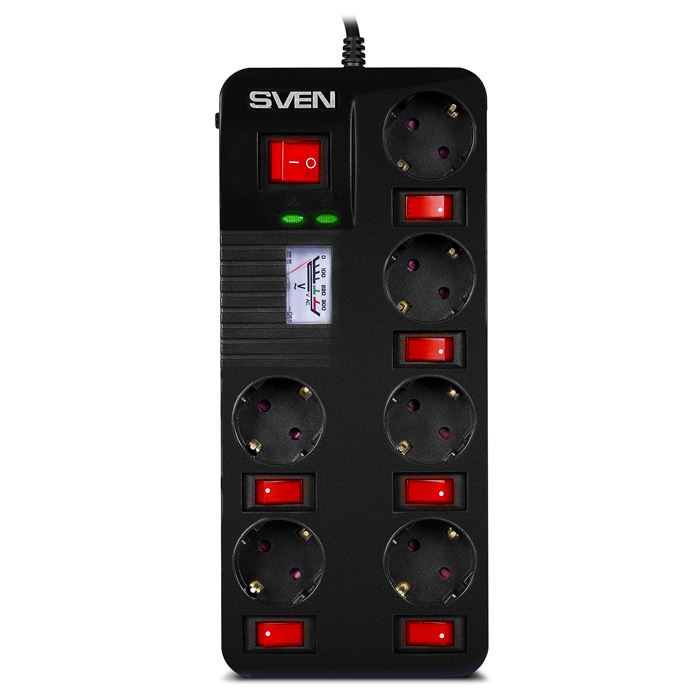

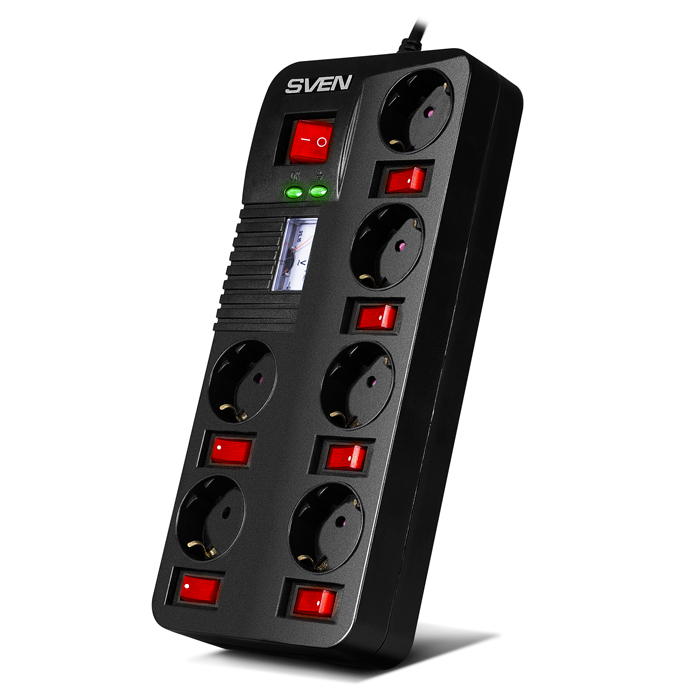

Сетевой фильтр-удлинитель SVEN Fort Pro является, как вы можете догадаться, профессиональной версией сетевого фильтра серии Fort. В отличие от простого Fort, его корпус выполнен из глянцевого пластика черного цвета. Красные выключатели идентичны примененным в Fort и утоплены в нишах для защиты от случайного нажатия. Каждый включенный выключатель подсвечивается красным светом. Розетки сетевого фильтра защищены шторками. На обратной стороне корпуса есть прорези для монтажа на стену, который возможен в двух положениях. И вновь оба положения фиксируют сетевой фильтр «наоборот». При разработке корпуса данной модели была допущена ошибка, заключающаяся в неправильной ориентации крепежных отверстий. В одном положении перевернутой оказывается надпись SVEN и подписи к индикаторам защиты и заземления, а в другом перевернутым оказывается вольтметр. На передней панели есть два индикатора: один из них загорается зеленым светом, когда подключено заземление, а другой индицирует исправность защиты, почему-то красным светом. При подключении PlugIN адаптера он занимает две розетки и блокирует один из выключателей, свой или соседний. Основной «изюминкой» Pro-версии является вольтметр. Он проградуирован на 100, 220 и 300 В, а также имеет зеленую и красную зоны шкалы.

Внутреннее устройство сетевого фильтра не сильно отличается от своего младшего собрата. На печатной плате дополнительно установлен вольтметр, шесть выключателей расположены рядом со своими розетками. Совершенно идентичный фильтру Fort общий выключатель большего размера и многоразовый автоматический предохранитель на 10А. Выключатели разрывают оба токоведущих провода, а предохранитель — только один. Все элементы сетевого фильтра соединены пайкой. В местах пайки наблюдаются остатки паяльного флюса, другие изготовители их обычно смывают специальным раствором. Токоведущие провода в версии Pro проложены более аккуратно, вероятность их замыкания на питающую шину ниже. Только в одном месте провод заземления придавлен токоведущей шиной. Фильтр высокочастотных помех аналогичен модели Fort, то есть его нет. И уже описанная и протестированная, бесполезная термозащита.

Испытание под нагрузкой 2400 Вт показало небольшой нагрев сетевого шнура, а при увеличении нагрузки до 3400 Вт сработал автоматический предохранитель. Контакты вилки нагрузки и сетевого шнура были чуть теплыми. При нагрузке 2400 Вт просадка напряжения на фильтре-удлинителе составила около 4 В. Вставленный в фильтр трансформаторный PlugIN адаптер, имеющий тонкие выводы, при перевороте фильтра не выпадал. Возможно, что со временем из-за механических воздействий и протекания специфических физических процессов (нагревание-охлаждение), фиксация подобных устройств будет еще менее четкая. Мы провели сравнение показаний встроенного вольтметра с лабораторным мультиметром UT60E. В горизонтальном положении его 220 В оказались 230 вольтами, а зеленая зона шкалы соответствовала диапазону 175-255 В. При вертикальном положении сетевого фильтра показания вольтметра изменялись. В положении стрелкой вверх он завышал напряжение на 10 В, а в обратном (как для подвеса на стену) занижал на 8 В. И вот в этих положениях 220 на шкале практически соответствовало истине. Отметка 100 В соответствовала 95 В реальным. В целом, показометр свою функцию выполняет, но полноценным измерительным прибором не является. По нашему мнению, более правильно иметь шкалу вольтметра проградуированную от 160 до 280 В, с зеленой, желтой и красной зонами. Впрочем, нельзя требовать адекватного измерительного прибора от сетевого фильтра бюджетного сегмента.

SVEN Fort Pro

$19(30)

Сетевой фильтр-удлинитель SVEN Optima Base выполнен из матового пластика черного цвета. В отличие от моделей Fort, у этого изделия только один, общий, выключатель питания. Выключатель не защищен от случайного нажатия, шторок на розетках нет. На обратной стороне корпуса есть прорези для монтажа на стену, который возможен только вертикально, вниз или вверх выключателем. PlugIN адаптер занимает две розетки при установке в любую розетку, кроме крайней.

Внутреннее устройство этого сетевого фильтра максимально упрощено. Тем не менее, выключатель разрывает оба токоведущих провода, установлен варистор для защиты от перенапряжения и многоразовый автоматический предохранитель на 10 А. Конструкция ламелей розеток аналогична серии Fort. Фильтр высокочастотных помех в этой модели также отсутствует.

SVEN Optima Base

$5(44)

Сетевые фильтры-удлинители SVEN являются типичными представителями китайской промышленности. Много функций за небольшую цену, с умеренным качеством. Если вам нужен недорогой удлинитель, можно обратить внимание на SVEN Optima Base. Наверное это самый дешевый ~~сетевой фильтр~~ удлинитель с выключателем, автоматическим предохранителем и возможностью монтажа на стену. Если вас привлекает возможность отключения отдельной нагрузки без вынимания вилки из розетки, ваш выбор — SVEN Fort. Любителям глянца и «показометров» наверняка приглянется SVEN Fort Pro, мы не видели подобный функционал ни у одного производителя, а за такую цену, скорее всего, и не увидим. При этом следует отдавать себе отчет в том, что ничего лишнего за эти деньги вам не положили.
Реализованная в моделях Fort и Fort Pro термозащита оказалась неработоспособна.
Возможно, что со временем из-за механических воздействий и протекания специфических физических процессов (нагревание-охлаждение) прижимные ламели ослабнут. На то и указан честно срок службы изделия — 2 года.

Продолжая говорить об электрических помехах, я часто предлагал покупателям сетевые фильтры, а они говорили: «Ну, я не отправляю свою систему в Европу, так что она мне не нужна». Но есть очень веские причины для установки сетевого фильтра в вашу систему, даже если вы не отправляете ее в Европу. Давайте посмотрим на это. Я Кори Фостер из Valin Corporation.

Давайте поговорим о нескольких причинах наличия сетевых фильтров. Один из них, конечно, если вы хотите отправлять на международном уровне и вам нужно соответствие CE. Вот рисунок в правой части одного из руководств по установке оборудования от одного производителя, который я подробно обсуждал в своем последнем эпизоде, Эпизоде 9. Посмотрите его, если хотите понять его более подробно.

Другая причина – снижение выходного электрического шума. И опять же, в прошлом выпуске я много говорил об этом. На самом деле вы не столько уменьшаете выходной сигнал, сколько управляете этим выходным сигналом и контролируете путь электрического шума. Это, конечно, причина соответствия CE (EMC). Но также может случиться так, что у вас проблема в вашей системе, или в системе рядом с ней, или в какой-то другой системе. Это могут быть подпрыгивающие датчики. Это могут быть проблемы с обратной связью. Может происходить ряд других вещей, о которых вы даже не подозреваете, что это электрический шум.

Еще одна причина, о которой люди не задумываются, это защита от ввода электрических помех. Ваша система может нормально работать в чистой контролируемой среде на вашем предприятии. Но когда вы отправляете его своему конечному пользователю, вашему клиенту или другому объекту, вы можете обнаружить, что у вас начинаются проблемы, потому что там может быть грязная энергия. Например, электросеть может быть не такой чистой, как на вашем объекте. Кроме того, на этом объекте могут быть внешние источники шума, которые не находятся там, где вы производите систему. Рядом могут быть сварщики. Там могут быть частотно-регулируемые приводы, насосы, HVAC. Хотя это не ваша проблема, угадайте, кто виноват? Вы делаете! Ваша система получает вину, потому что именно она не работает. Итак, когда вы измеряете его в своей системе, земля может выглядеть так:
