Шланг для стиральной машины: заливной, сливной, как поменять
Любая бытовая стиральная машина должна подключаться к водопроводу подачи холодной воды и канализационной системе для слива отработанных серых стоков. Для подключения к водопроводной системе используется отдельный шланг для стиральной машины, идущий в комплекте с агрегатом, вторая гибкая подводка применяется для отправки сточных вод в канализацию.
В большинстве стиральных машин подводящий воду шланг имеет недостаточную длину для подключения к водопроводу — в этом случае перед потребителем стоит задача выбора подходящей замены из ряда аналогичных или более технически оснащенных рукавов. Иногда у пользователя возникают проблемы при повреждении встроенного в стиральную машину сливного шланга — для его замены требуются определенные технические знания.
Заливные шланги для стиралок
Содержание
- 1 Назначение шлангов для стиральных машин
- 2 Разновидности заливных шлангов
- 3 Как подобрать шланги
- 4 Причины протечек
- 5 Как заменить шланги
- 6 Производители
Назначение шлангов для стиральных машин
Стандартный заливной шланг для стиральной машины представляет собой гладкостенную трубку из поливинилхлорида (ПВХ) длиной до 5 м, армированную изнутри полиэфирной, полиамидной или нейлоновой нитью.
По краям в рукав с помощью алюминиевых гильз запрессованы прямой и угловой фитинги с герметизирующими резиновыми прокладками, выполненные из ПВХ или полипропилена (ПП). Заливочный шланг имеет диаметр 10 мм, для соединения с патрубками стиральной машины и водопроводных труб используются пластмассовые накидные гайки внутренним диаметром 3/4 дюйма.
Следует отметить, что многие шланги для стиралок применяют при подсоединении к водопроводной магистрали также и посудомоечных машин.
Сливной шланг для стиральной машины представляет собой гофрированную трубку из ПВХ, рассчитанную на транспортировку жидкостей с высокими температурами. В зависимости от марки стиральной машины диаметры его крайних патрубков имеют различные размеры. Стандартными считается ширина 19 и 22 мм, во многих импортных моделях патрубки имеют диаметр 24 и 28 мм, также один из них может иметь угловую конструкцию.
Подсоединительные патрубки напорных рукавов
Шланги для воды для стиральных машин выполняют следующие функции:
- Осуществляют подводку холодной воды к агрегату при стирке белья.
Для этого один из концов подводки оснащен фитингом с резиновой прокладкой, который крепится к трубам с помощью накидной гайки с внутренней резьбой. При работе рукав должен выдерживать максимальное давление в водопроводной системе, стандартным значением которого согласно ГОСТ является величина в 6 бар. - Отводят серые стоки в канализационную систему после стирки. Для удобства слива в ванну конец рукава помещают в подковообразную пластиковую направляющую.
- Благодаря встроенному фильтру заливной шланг предохраняет стиральную машину от попадания в ее барабан песка и грязи.
- Некоторые модели современных подающих шлангов помимо транспортировки воды в стиралку способны выполнять защитные функции, предотвращая затопление помещений при нарушении герметичности системы или обрыве подводки.
Для этого один из концов подводки оснащен фитингом с резиновой прокладкой, который крепится к трубам с помощью накидной гайки с внутренней резьбой. При работе рукав должен выдерживать максимальное давление в водопроводной системе, стандартным значением которого согласно ГОСТ является величина в 6 бар.Сливные рукава – внешний вид и стоимость
Разновидности заливных шлангов
Заливной шланг для стиральной машинки помимо встроенного в ее корпус сливного рукава всегда входит в комплект поставки, при этом встречаются следующие разновидности напорных рукавов:
- Простая однослойная трубка из прочной резины или поливинилхлорида, является самым бюджетным вариантом.
- Двухслойные шланги с армированием синтетической нитью — основные виды подводок, используемых в большинстве стиральных машин. В некоторых разновидностях рукавов для повышения прочности и увеличения эксплуатационного срока производитель укрепляет наружную оболочку нейлоновой оплеткой.
- Трубки с двумя оболочками для систем Aquastop. Внутренняя представляет собой обычный армированный синтетической нитью шланг, наружная является вспомогательным элементом системы защиты и в зависимости от ее вида выполняет различные функции. В одних разновидностях защитных систем от протечек между оболочками прокладывают электрический провод, подводящий к запорному узлу Aquastop управляющее напряжение. В других конструкциях вторая оболочка служит для подачи воды при повреждении шланга на порошковый адсорбент, связанный с запирающим клапаном.
Принцип работы механического клапана
Системы Аквастоп стиральных машин
Производители импортных стиральных машин большое внимание уделяют безопасности, их продукция часто оснащается системами автоматической защиты от протекания.
Системы Aquastop, встраиваемые в стиральные машины, насчитывают несколько разновидностей, основные из них:
С механическим клапаном. Главными узлами механического клапана Aquastop являются конические седло (затвор) и подпружиненный сердечник, которые в рабочем положении находятся на некотором расстоянии друг от друга и вода спокойно протекает через зазор между ними. При обрыве трубки скорость водного потока возрастает, давление за коническим сердечником падает, и он начинает двигаться в сторону затвора до тех пор, пока полностью не перекроет водоподающий канал. Обратно привести в рабочее положение закрытый клапан можно только при уравнивании давлений на входе и выходе, поэтому для перезапуска придется перекрывать воду и откручивать механический клапан Aquastop.
Недостаток данного приспособления — реакция лишь на полный обрыв подводящей трубки, при незначительных протечках и когда вода просто капает, падение давления слишком мало для срабатывания клапана.
Water Block – внешний вид и принцип работы
Клапан-блокиратор Water Block.
Данная система защиты работает по принципу дозировки объема потребляемой воды. Внутри системы встроен вращающийся механизм, реагирующий на движение водного потока (можно привести аналогию с водным счетчиком).
Перед запуском машины пользователь устанавливает на корпусе прибора объем водопотребления для проведения одной стирки, для этого он вращает подвижную часть до совпадения с нужным цифровым символом. Цифры от 1 до 10 указывают на объем потребляемой воды при умножении выставленного значения на 5 л.
При прохождении через Water Block водного потока, механизм внутри его корпуса вращается, и как только объем протекающей жидкости достигнет установленного показания, запорный клапан поднимается и моментально перекрывает канал подвода воды.

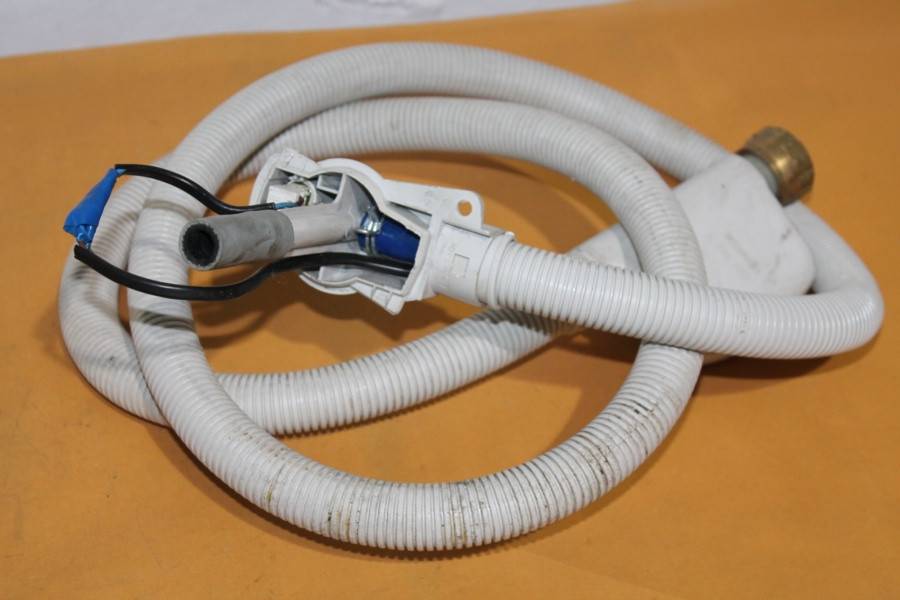

Внешний вид рукава с порошковым Аквастоп
Порошковый адсорбент. В данной системе защиты шланг состоит из двойной оболочки, внешняя дренажная имеет гофрированную структуру. Между наружной и внутренней стенками расположен адсорбент, вода подается в стиральную машину по центральному рукаву, а запирающий узел находится возле входного патрубка шланга.
При повреждении внутренней трубки вода попадает в пространство между рукавами и достигает адсорбента (для этого шланг устанавливают с уклоном в сторону узла Aquastop), который при наличии влаги расширяется. Порошок механически связан с запирающим клапаном (плунжером), поэтому при увеличении объема наполнителя запорный элемент перемещается и перекрывает канал поступления воды.
В других разновидностях порошковых систем Aquastop запирающий клапан связан с разнополюсным магнитом, такой же помещен и в тело адсорбента, в рабочем состоянии их взаимная сила отталкивания велика и проходной канал открыт. При намокании порошка он увеличивается в объеме, расстояние между магнитами возрастает, магнитное поле ослабляется и внутренний плунжер перекрывает проходной канал.
Отличительная особенность данных систем — присутствие встроенного глазка, по цвету которого можно определить наличие утечек при повреждении шланга.
Аквастоп с адсорбентом – внутреннее устройство
Поплавковый датчик.
Одна из наиболее популярных систем Aquastop, реагирует на затопление помещений в случае нарушения герметичности шланга и стиральной машины, обрыва подводящего рукава и других видов протечек. Принцип работы данного устройства заключается в размещении на поддоне стиралки датчика, представляющего собой пенопластовый поплавок с механическим переключателем. Сам выключатель соединен проводом с электромагнитной катушкой, которая размещена в корпусе подающего шланга рядом с входным патрубком.
При наполнении помещения водой поплавок всплывает и замыкает контакты переключателя. По электрическому кабелю через замкнутый переключатель на электромагнитную катушку системы Aquastop поступает напряжение питания, ее якорь вместе с запирающим клапаном перемещается и перекрывает входной водный канал.
Преимущество данной системы — защита от затопления помещений при любых видах протечек, поэтому ее довольно часто используют не только в стиральных, но и посудомоечных машинах.
Поплавковый датчик – конструктивное устройство
Читайте также: Что такое датчик уровня воды (прессостат).
Как подобрать шланги
Выбирая наливной шланг для стиральной машины-автомат, обращают внимание на следующие факторы:
- При подключении стиралки шланг подачи воды должен находиться в свободно опущенном состоянии без резких перегибов, скруток и петлевых изгибов. Поэтому для правильного определения его длины измеряют расстояние от входного и выходного фитингов и прибавляют 70 — 100 см к измеренному значению (добавлена высота стиральной машины).
- Все напорные шланги подачи воды для стиральных машин имеют значительный запас по давлению и рассчитаны на работу в системах с напором от 10 до 70 бар, наивысшими гидравлическими характеристиками обладают рукава с Аквастопом. Поэтому для обычной стиральной машины подойдет любой шланг, тем более что изделия имеют стандартные фитинги с накидной гайкой внутренним диаметром 3/4 дюйма для подключения агрегата к водопроводной системе.
Шланги Аквастоп для работы с поплавковым датчиком – конструктивное устройство
- Если необходимо удлинить сливной шланг, то при покупке следует обращать внимание на его температурную устойчивость. В некоторых моделях крайним пределом является показатель в 90 °С, и если в стиральных машинах применяется функция кипячения, термостойкость данного рукава может оказаться недостаточной. Чтобы избежать проблем при высокой температуре сливаемой воды, подбирают шланг с соответствующими параметрами.
- Для организации защиты от затоплений с использованием системы Aquastop для стиральных машин, не имеющих встроенного поплавкового выключателя, часто приобретают шланг с запорной системой из порошкового адсорбента. При этом следует учитывать, что данная конструкция обладает невысокой функциональностью и защищает помещения от затопления только в случае повреждения подводящего в рукава.
В некоторых моделях крайним пределом является показатель в 90 °С, и если в стиральных машинах применяется функция кипячения, термостойкость данного рукава может оказаться недостаточной. Чтобы избежать проблем при высокой температуре сливаемой воды, подбирают шланг с соответствующими параметрами.Схема подключения стиральной машины
Причины протечек
Для того чтобы при эксплуатации стиральной машины предотвратить появление протечек, полезно знать основные причины, вызывающие данную неисправность. К ним относятся:
- Повреждение оболочки водопадающего напорного шланга. Чаще всего оно вызвано механическим воздействием, неправильной эксплуатацией в слишком теплых или холодных помещениях, длительным сроком использования, в результате чего оболочка теряет свою эластичность и в ней появляются трещины. При любых видах повреждений шланг нуждается в замене, из-за его низкой стоимости нет необходимости в самостоятельном ремонте.
- Встроенный в шланг фильтр может засориться. В этом случае от переизбытка давления в любом месте системы часто появляется течь. Для проведения ремонта снимают шланг и прочищают фильтр, после чего подводку ставят на место.
- Ослабление прижимных гаек, износ прокладок также могут стать причинами появления протечек. Для устранения неисправностей рукав отсоединяют, меняют прокладки или подкручивают накидные гайки.
- Протечки могут вызвать поломки в стиральной машине. Часто с течением времени теряют свои физические свойства внутренние водоподающие трубки и вода может проникать в помещение через трещины в их оболочке. Нередко в процессе эксплуатации теряет свою эластичность резиновая прокладка дверей, и вода подтекает через неплотное соединение. В этих ситуациях для устранения неисправностей вызывают мастера по ремонту стиральных машин.
При любых видах повреждений шланг нуждается в замене, из-за его низкой стоимости нет необходимости в самостоятельном ремонте.Этапы замены сливного рукава
Как заменить шланги
Если поврежден наливной шланг, его замена не вызовет труда даже у школьника.
Для этого приобретается изделие аналогичной длины, испорченный рукав снимается откручиванием накидных гаек вручную (не следует забывать перекрыть шаровый кран подачи воды), а на его место подсоединяют купленное изделие.
Сложнее обстоит дело, если необходима замена сливного шланга, получившего повреждения при эксплуатации. Так как рукава многих машин различаются между собой размерными параметрами, взамен старого обычно приобретают изделие, рассчитанное на конкретную марку стиральной машины (Электролюкс, Самсунг, Индезит).
Перед тем как поменять сливной шланг в машинке, отключает ее от сети электропитания, отсоединяют от корпуса напорный наливной рукав, далее проводят следующие операции:
- Укладывает машину на бок и снимают заднюю стенку, откручивая фиксирующие винты с помощью отвертки.
- Определяют точку входа патрубка сливного шланга в водяную помпу, после чего снимают его крепление, откручивая прижимной хомут.
- Извлекают старый шланг из стиральной машины и берут новое изделие. Чтобы установить сливной шланг на его место, просовывают рукав через отверстие в корпусе, одевают на выходной патрубок помпы и зажимают накладным хомутом с помощью отвертки.
- По завершении монтажа устанавливают на место заднюю крышку, прикручивая ее винтами.
Чтобы установить сливной шланг на его место, просовывают рукав через отверстие в корпусе, одевают на выходной патрубок помпы и зажимают накладным хомутом с помощью отвертки.Популярные наливные шланги и их стоимость
Производители
Практически все реализуемые в торговой сети сливные шланги выпускаются производителями стиральных машин. Наиболее известные из них – Bosch, Candy, Indesit, LG, Samsung, Electrolux, Атлант, Веко. В зависимости от марки агрегата каждое изделие имеет свое буквенно-цифровое обозначение, указывающее на соответствие конкретной модели стиралки.
По-другому обстоит дело с наливными шлангами, соединительные размеры которых унифицированы. На рынке товар представлен широким рядом отечественных, китайских, европейских производителей. Наибольшей известностью пользуются бренды Акватехник (Россия), Magic Power (Китай), шведский Electrolux с аквастопом, Турбофлекс (Россия), Reflex (Италия).
Современные наливные шланги стиральных машин способны не только подводить воду к агрегатам, но и защищать помещения от затопления в случае различного вида утечек благодаря встроенным системам Aquastop. Потребитель имеет возможность выбрать любой наливной и сливной рукав, подходящий к модели его стиральной машины по приемлемой цене из широкого ряда товаров от отечественного и зарубежного производителя.
Шланги посудомоечной машины (заливные и сливные)
Заливной и сливной шланг в посудомоечной машине – это комплектующие, которые поставляются на рынок вместе с самой техникой. На них производитель дает хорошую гарантию, а потому поломка или дефекты с ними возникают очень редко. Однако ситуации бывают разные, может оказаться так, что вы попадете в число тех редких случаев, когда шланг прорвется, может случиться так, что шлангов вообще не окажется в комплекте по вине производителя, или они будут, но слишком короткие. В общем, замена шланга или его удлинение может потребоваться, поэтому мы подробно расскажем, как это сделать правильно.
Для начала подготовьтесь к ремонту сами и займитесь подготовкой посудомоечной машины. Прежде всего, отключаем машину от электрической сети, водопровода и канализации. Затем выдвигаем ее на открытое пространство, предварительно постелив целлофан и большую тряпку. Это нужно для того, чтобы остатки воды не разлились по полу, и вам было удобно работать.
Далее подготовьте необходимые инструменты, которые могут потребоваться в процессе работ, а именно: отвертки и плоскогубцы. Приготовьте сразу заливной и сливной шланг. Перед покупкой определите, какой длины должны быть шланги, не допускается подключать шланги в натяг.
Заливные шланги выпускают длиной от 1,5 до 5 м, оптимальным считается длина 2-2,5 м, сливной шланг продают метражом, то есть отрежут столько, сколько нужно.
Выбирая заливной и сливной шланг, будьте внимательны. Заливной шланг должен иметь технический паспорт с указанием его параметров, если такого паспорта нет, то на самом шланге должны быть указаны цифры.
Прежде всего, это максимально допустимое давление подачи воды, рабочее давление и температура, на которую рассчитан заливной шланг. Как правило, шланги на холодную воду имеют рабочую температуру 20-250С, а на горячую воду 60-700С.
Наливной шланг делают из поливинилхлорида, а на концах такого шланга крепят фитинг с накидной пластмассовой гайкой. Фитинги могут быть прямыми и угловыми, угловые крепят к посудомоечной машине. Кроме того, некоторые шланги оснащают специальным клапаном (Аква стоп), предназначенным для защиты от протечки воды. Стоит такой заливной шланг значительно дороже.
Меняем наливной шланг
Заменить наливной шланг в посудомоечной машине достаточно просто. В большинстве моделей посудомоек наливной шланг подсоединяется к машинке сзади в нижней части корпуса. Например, посудомойки марки Samsung и Hotpoint-Ariston. Чтобы заменить шланг, достаточно аккуратно открутить гайку шланга руками и на место старого шланга прикрутить новый.
На некоторых моделях посудомоек заливной шланг заходит вовнутрь машины, чтобы снять такой наливной шланг придется немного разобрать корпус. Для удобства машину можно положить на бок или поставить кверху дном. Необходимо открутить нижнюю переднюю планку и днище. После этого откроется доступ к внутренним частям, в передней части посудомоечной машины находится заливной шланг, соединенный с клапаном залива. При помощи небольшого гаечного ключа можно открутить старый шланг подачи воды и на его место подключить новый.

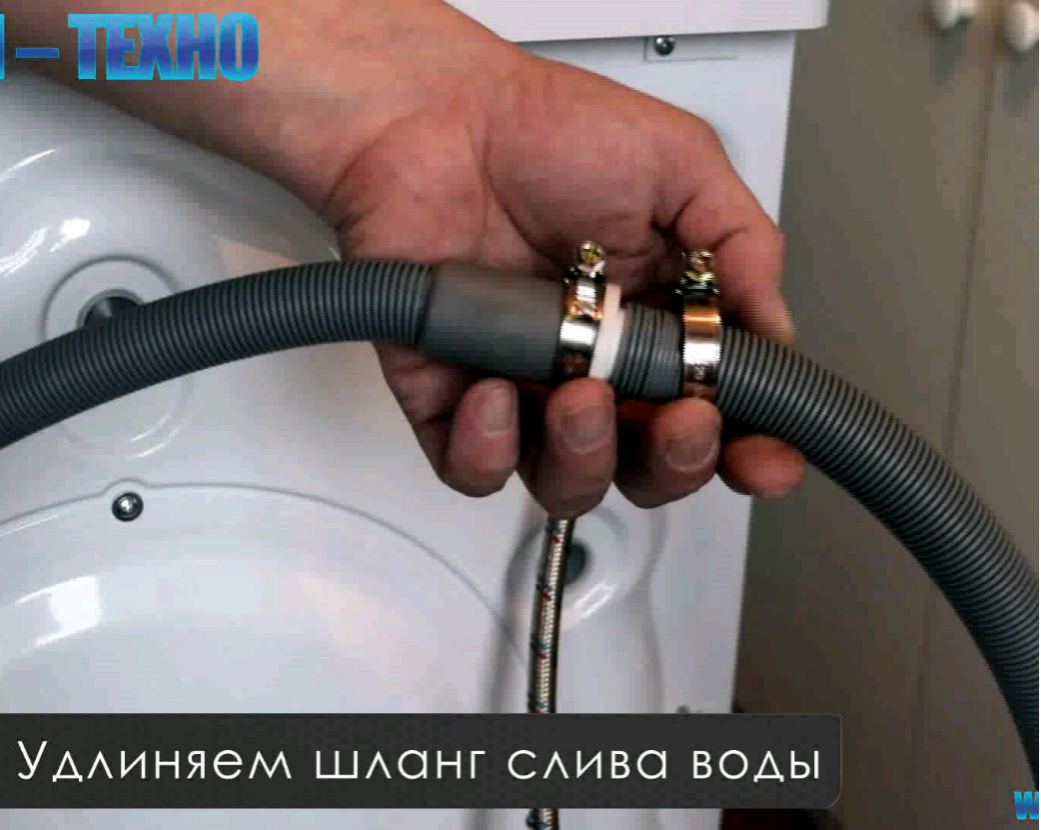

Если нет необходимости в замене шланга подачи воды, а необходимо его только удлинить, то в этом случае потребуется еще один заливной шланг такой длины, на которую нужно нарастить шланг и специальная муфта. Лучше всего использовать латунную муфту, чем пластиковую. Итак, наливной шланг, идущий от посудомоечной машины, прикручивается к одному концу муфты, на второй конец муфты накручивается шланг удлинитель, а далее удлиненный шланг подключают к водопроводу.
К сведению! Специалисты все же рекомендуют не удлинить шланг подачи воды, а заменить его. Ведь дополнительный стык, это дополнительный риск протечки воды.
Меняем сливной шланг
Сливной шланг может подключаться к посудомоечной машине в самых разных местах и снизу слева, и снизу справа, и даже вверху, все зависит от модели и марки посудомойки. Рассмотрим процесс замены шланга на примере посудомоечной машины Gorenje.
- Сначала отсоедините сливной шланг от корпуса машины, сняв его с пластиковых защелок.
- Для удобства положите машину на левый бок, чтобы обеспечить доступ к правой стороне.
- Приготовьте тряпки на случай, если в поддоне осталось немного воды.
- Выкрутите 4 винта в основании машины, снимите дно и отставьте его в сторону.
Будьте аккуратны, не дергайте дно резко, поскольку на нем зафиксировано устройство от протечек воды, можно случайно оторвать провода. - При помощи плоскогубцев осторожно снимите хомут, удерживающий сливной шланг на циркуляционном насосе. Этот хомут придется заменить вместе со шлангом, так как повторно использовать его нельзя.
- Из сливного шланга вытащите обратный клапан и вставьте снова в насос.
- Открутите заднюю панель посудомойки и отодвиньте ее в сторону.
- Разъедините втулку, удерживающую шланг и вытащите его.
- Вставьте в отверстие новый шланг, подсоедините его к насосу, и закрутите хомут.
- Соберите машину.
Этот хомут придется заменить вместе со шлангом, так как повторно использовать его нельзя.При необходимости удлинить сливной шланг, нужно приобрести шланг удлинитель нужной длины, 3 новых хомута и соединительный переходник «елочка». Переходник вставляется в конец шланга, идущего от машины и в шланг удлинитель. Оба шланга закрепляются хомутами. Затем второй конец шланга удлинителя одевается на ответвление сифона и закрепляется хомутом.
Важно! После замены шланга подачи воды или сливного шланга нужно обязательно запустить тестовую мойку посудомоечной машины, чтобы проверить ее работоспособность и герметичность соединения шлангов.
Таким образом, заменить или удлинить сливной и заливной шланги посудомоечной машины не так сложно, как может показаться на первый взгляд. Запаситесь терпением, действуйте согласно инструкции и у вас все получится.
