Снегоуборщик своими руками: особенности изготовления

Читайте в этой публикации:
Снегоуборщик своими руками: варианты конструкций
Как сделать самодельный снегоуборщик: выбираем тип привода
Вопросы по комплектующим для снегоуборщика

У большинства людей с первым снегом связаны только приятные воспоминания. Он скрывает и украшает увядшую осенью растительность и оголенную землю и дарит детям, а также взрослым массу интересных развлечений. Кроме этих приятностей, снег приносит и массу проблем – в первую очередь он является препятствием для передвижения человека и автомобилей. Хочешь не хочешь, а на проходных и проезжих участках его придется убирать – понадобится либо хорошенько потрудиться лопатой, либо приобрести снегоуборочную машину, за которую придется отдать немало денег. Гораздо дешевле и, главное, интереснее изготовить снегоуборщик своими руками – об этом и пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с его устройством, разновидностями и вариантами самостоятельного изготовления.

Снегоуборщик из бензопилы своими руками фото

Снегоуборщик своими руками: варианты конструкций

Современные снегоуборочные машины для частного использования могут работать по трем различным принципам, с преимуществами и недостатками которых следует ознакомиться в первую очередь. Мало того, принцип работы оказывает влияние и на сложности конструкции, что также играет немаловажную роль в процессе самостоятельного изготовления.

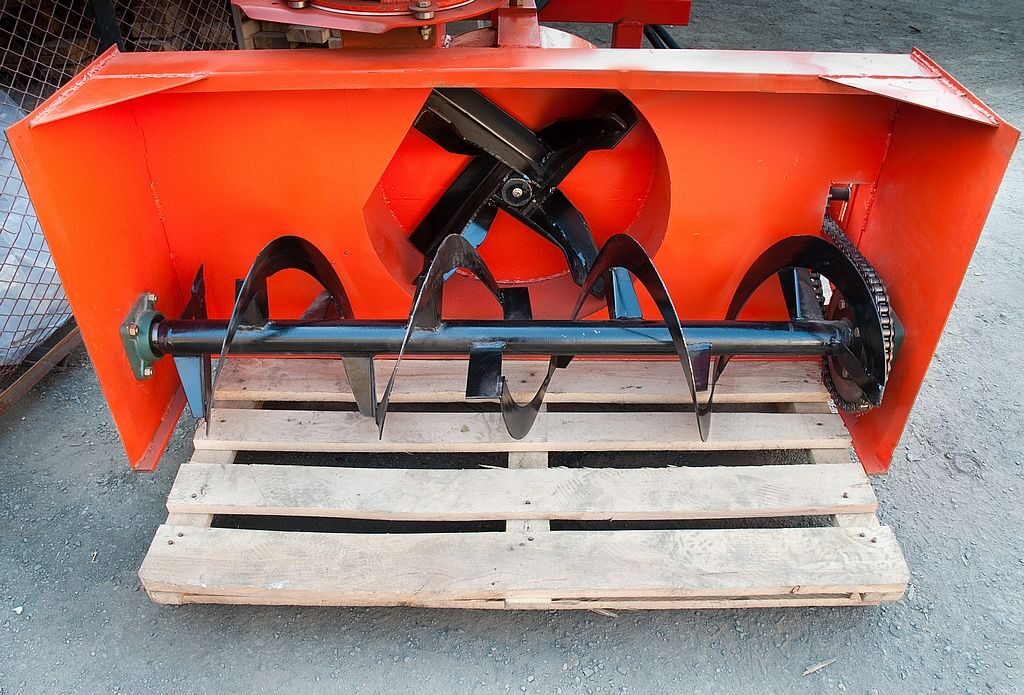

  1. Шнековая машина для уборки снега. В основу его работы заложен принцип мясорубки – вернее, той ее части, которая давит мясо и подает его к ножам. Практически то же самое происходит и со снегом – поступая в шнек, белые «пушинки» транспортируются в свой центр, где попадают на специальную лопатку, насаженную на один со шнеком вал. Именно эта лопатка и выбрасывает снег в сторону через специальный патрубок. Такой агрегат способен отбрасывать снег в сторону от расчищаемого участка на расстояние порядка 3-5 метров. Мало того, благодаря шнекам появляется возможность счищать даже тонкий слой наледи, образующийся на дорожках и площадках под снегом – шнек как бы разрезает его на части и вместе со снегом отправляет к отбрасывающей лопатке.
  2. Роторный снегоуборщик. Эта машина работает несколько по другому принципу – вопросом отбрасывания снега здесь занимается ротор, который создает большую центробежную силу, благодаря которой выбрасываемый через специальный патрубок снег способен отлетать от места расчистки на расстояние порядка 8 метров. Это своего рода мощный пылесос. В отличие от предыдущего варианта, он не в состоянии сдирать наледь – она является злом для такого инструмента, которое может очень быстро вывести из строя лопасти ротора. Изготовить роторный снегоуборщик своими руками намного проще, чем шнековый. Хотя как знать – и тот и другой вариант снегоуборочной машины в изготовлении вызывает массу трудностей.

    Роторный снегоуборщик своими руками фото

  3. Комбинированный снегоуборщик. Как вы уже поняли, преимущества и недостатки того и другого типа снегоуборщиков разнятся – именно этот момент и стал причиной появления комбинированных аппаратов данного типа. Для них характерны универсальность и мощность – два способа захвата снега дополняют друга как нельзя лучше. Шнек сгребает и снег, и наледь, перемалывает все это дело и подает его в ротор, который выбрасывает получаемую «кашу» подальше от места расчистки.

В принципе, какой изготавливать снегоуборщик своими руками, разницы особой нет – по крайней мере, в этом плане для домашних нужд небольшого хозяйства подойдет любой. Другое дело – тип привода, которым может быть оборудован снегоуборщик, это немаловажный момент, и не обращать на него внимание как минимум будет неправильно.

Как сделать самодельный снегоуборщик: выбираем тип привода

Ни для кого не секрет, что все современные инструменты и приспособления могут оборудоваться двумя типами приводов – электрическим или бензиновым двигателем. Каждый из них имеет свои преимущества и недостатки, и знать об их существовании нужно хотя бы для того, чтобы выбрать нужный именно вам инструмент. В нашем случае, чтобы изготовить оптимальный снегоуборщик.

  1. Электрический снегоуборщик. Своими руками изготовить его проще всего – все дело в распространенности и недороговизне электрического мотора. Кстати, его можно снять с любого более или менее мощного старого электрического инструмента. К примеру, достаточно часто снегоуборщик своими руками делают из старого триммера или электрической цепной пилы – от этих инструментов используют не только двигатель, но и практически всю их механическую часть. Электричество – довольно распространенный тип энергии, но далеко не везде доступный. К примеру, чтобы добраться до снега в самых отдаленных местах придомовой территории, понадобится воспользоваться весьма длинной переноской. Как вариант, можно провести уличную стационарную проводку и установить розетки в ключевых местах участка.
  2. Бензиновый или даже дизельный снегоуборщик. Никаких ограничений в плане энергоснабжения этого устройства не существует – наполнили бак топливом и работайте в любом уголке участка. Снегоуборщик, изготовленный из бензопилы своими руками, является мощным инструментом, способным справиться с переброской снега в больших объемах. Если говорить о недостатках, то здесь можно выделить дороговизну топлива, дороговизну комплектующих и весьма непростой технический уход. В принципе, для разбирающегося в этом деле человека это не является проблемой.

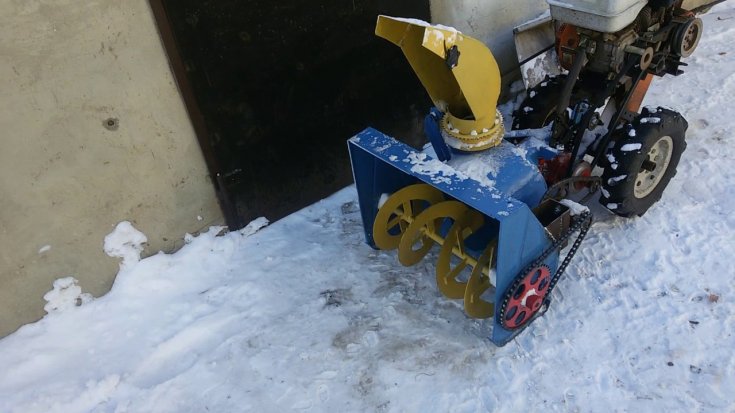

    Снегоуборщик на мотоблок своими руками фото

Еще одним интересным вариантом машины для уборки снега является так называемая съемная насадка – обычно ее изготавливают для такой домашней техники, как мотоблок (мини-трактор). Такое приспособление можно купить в магазине, но можно и изготовить своими руками, что весьма несложно – по крайней мере, не труднее, чем делать полноценный снегоуборщик.

Вопросы по комплектующим для снегоуборщика

Самодельный инструмент на то и самодельный, чтобы он изготавливался из подручных материалов. Они, конечно, дают некоторую свободу выбора и приносят значительную экономию, но и накладывают на мастера ответственность за длительность эксплуатации агрегата в целом – может случиться так, что самодельный снегоуборщик не отработает и одного сезона. Но не будем о грустном – как вы понимаете, эта проблема решается правильным выбором материалов. Начнем по порядку.

  1. Рама снегоуборщика – так сказать несущая конструкция, которая традиционно изготавливается из металла. Другой материал здесь не подойдет, так как инструменту придется работать в весьма агрессивных условиях и при этом испытывать на себе силовые воздействия и вибрации. Максимум, чем здесь можно облегчить себе жизнь, это подобрать и немного переделать раму, от чего-либо другого. Например, детские санки – их придется несколько усилить. Лучше всего раму сварить из профильной трубы – таким способом вы сможете создать правильное основание, подходящее для всего остального оборудования, имеющегося у вас в наличии.
  2. Привод. С ним немудрено разобраться самостоятельно. Самый главный показатель этой части снегоуборочной машины – это мощность.
  3. Заборная часть снегоуборщика. Самый простой вариант изготовить ее из оцинкованной стали (при этом слишком толстую оцинковку лучше не использовать). Согнуть ее надлежащим образом можно через обычный металлический уголок. Скрепить выкроенные и согнутые части можно заклепками. Это просто корпус, и сложного и, самое главное, военного ничего в его изготовлении нет.

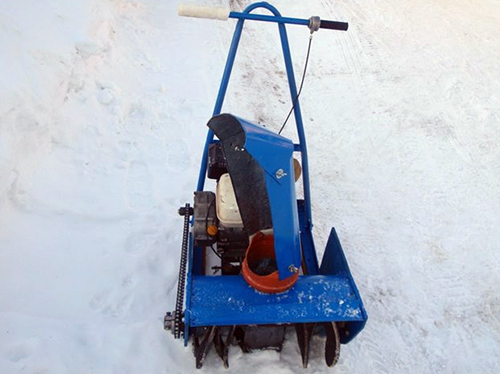

    Снегоуборщик своими руками фото

  4. Шнек или ротор (в зависимости от модели) – с ним придется немного потрудиться. Это детали, которые будут вращаться с большой скоростью, и для них важна центровка – если не будет ее, то снегоуборщик будет работать с шумом и большими вибрациями. Если имеется возможность, то вал вместе со шнеком или ротор с лопатками лучше заказать на заводе или у знакомого токаря.

А сборка – это, как говорится, дело техники. Когда человек досконально продумывает конструкцию чего-либо, он наверняка продумывает и процесс соединения деталей этой конструкции. Так что со сборкой проблем не должно возникать – даже если они и возникнут, то решатся быстро. Мастер на то он и мастер, чтобы уметь решать технические проблемы по ходу дела.

И в заключение темы о том, как сделать снегоуборщик своими руками, скажу несколько слов о важных моментах, которые снимут много проблем в процессе эксплуатации самодельного снегоочистительного инструмента. В первую очередь, необходимо позаботиться о легком вращении всех механизмов – отвечают за это дело подшипники. Использовать лучше закрытые подшипники, чтобы в процессе работы в них не попадал снег и вода. Во-вторых, конструкция при необходимости должна легко разбираться, что сделает ремонт самодельной техники намного проще. И, в-третьих, это способ передвижения – снегоуборщик можно поставить на лыжи или на колеса. По утверждениям многих людей, лыжи лучше, но это мнимое и надуманное превосходство, так как в любом случае снегоуборочная машина перемещается уже по очищенной от снега территории – колеса вязнуть в снегу не будут.

Автор статьи Александр Куликов

Снегоуборщик своими руками: 3 варианта самодельных агрегатов

Снежная пора – любимое время детворы: катание на лыжах и саночках, веселые игры в снежки и строительство ледяных замков… Но владельцев загородных домов обилие снега не очень радует, ведь приходится вновь браться за лопату и расчищать территорию. Хорошо, когда есть возможность приобрести снегоуборочную машину и превратить сезонную повинность в приятную работу. Но если нет лишних денег на покупку полезного «помощника», всегда можно сделать снегоуборщик своими руками из материалов, которые давно пылятся без дела в углу мастерской или сарая.

Подготовка основных элементов

Предлагаем сначала рассмотреть вариант, как сделать снегоуборщик своими руками на основе старого двигателя от мотоблока. Для этого необходимо подготовить:

  • Листовое (кровельное) железо для сборки корпуса шнека;
  • Cтальной уголок 50х50 мм для рамы конструкции;
  • Фанера толщиной 10 мм для боковых деталей;
  • Полудюймовая труба для обустройства ручки машины.

Планируя обустроить самодельный снегоуборщик двигателем с воздушным охлаждением, необходимо обязательно предусмотреть дополнительную защиту отверстия воздухозаборника от выбрасываемых в процессе работы мелких частиц снега.

Мощность двигателя этого устройства составляет 6,5 л.с. Ее вполне достаточно для уборки свежего снега с приусадебной территории

Благодаря ширине захвата машины в 50 см удобно будет передвигать конструкцию и расчищать извилистые дорожки на участке. Машина имеет компактные габариты, ее ширина не превышает 65 см. Это позволяет в любой момент за ненадобностью прятать снегоуборщик в сарай, он легко проходит через обычный дверной проем.

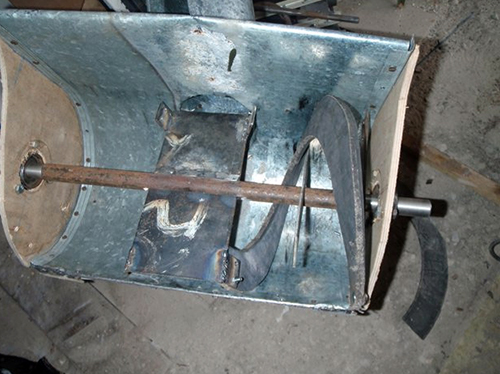

Для изготовления вала шнека можно использовать ¾ дюймовую трубу. В трубе делают сквозной пропил, необходимый для фиксирования металлической лопатки размерами 120х270 мм. В процессе работы захватываемая снежная масса из транспортной ленты шнеком будет передвигаться к лопатке. Эта лопатка, в свою очередь, под действием вращения вала будет откидывать снег в стороны.

Раму снегоуборщика можно сварить из стальных уголков 50х50 мм, а ближе к краям конструкции в трубе к поперечным уголкам остается только приварить по два уголка с каждой стороны, размеры которых 25х25 мм

К этим уголкам в дальнейшем и будет крепиться платформа двигателя. Скрепить поперечные уголки с продольными и зафиксировать на них рукоятки управления можно с помощью болтов (М8).

Труба шнека оборудуется металлической лопаткой и четырьмя резиновыми кольцами d=28 см, материалом для изготовления которых может послужить боковина автопокрышки или 1,5-метровая транспортная лента толщиной 1,5 мм.

Вырезать кольца из резиновой основы можно с помощью простого приспособления: в дощечку забить два шурупа, а затем эту конструкцию плотно закрепить на ленте и провернуть по кругу. Значительно упростить процедуру вырезания можно, используя электролобзик

Поскольку шнек снегоуборной машины будет вращаться в самоцентрируемых подшипниках 205, их необходимо разместить на трубе. Для того чтобы самому сделать снегоуборщик можно использовать любые подшипники, главное – они должны быть закрытого исполнения. В роли защитного кожуха для подшипников может выступить опора от кардана старых моделей Жигулей.

Совет. Чтобы конструкция хорошо входила в подшипники, в ней нужно сделать пару пропилов и слегка обстучать. Такие манипуляции позволяют немного уменьшить диаметр вала.

Для страховки самодельного шнека от попадания льда желательно предусмотреть страховочный штифт. Помимо прямого назначения – срезания при заклинивании шнека, он будет служить в качестве ременного предохранителя (если обустроить систему ременной передачи). Привод шнека можно осуществить и цепью. Частота его вращения на холостом ходу выходит около 800 об/мин. Все необходимые комплектующие снегоуборочной машины можно приобрести в любом специализированном магазине.

Для отброса снега хорошо подходит отрезок пластиковой канализационной трубы d=160 мм. Он фиксируется на трубе такого же диаметра, размещенной на самом корпусе шнека

Продолжением этого отрезка трубы будет выступать желоб для выброса снега, диаметр которого должен быть больше, нежели ширина металлической лопатки шнека.

Сборка конструкции

Перед сборкой конструкции необходимо обратить внимание на то, что размеры корпуса машины должны на пару сантиметров превышать габариты самого шнека. Это позволит предупредить задевание механизмом стенок корпуса в процессе работы.

Поскольку двигатель снегоуборщика в бесснежные периоды можно применять и для других целей, в конструкции агрегата желательно предусмотреть быстросъемную удобную платформу, благодаря которой двигатель в любой момент можно снять без задействования каких-либо инструментов.

Весомым преимуществом такого конструктивного решения является простота очистки корпуса и движимых частей машины от утрамбовавшегося снега. Да и убирать такой снегоуборщик на хранение намного проще: достаточно снять двигатель и машина станет в два раза легче.

Основой для лыж выступают деревянные брусья, которые дополнительно оборудуются пластиковыми накладками. Изготовить такие накладки можно из короба от электропроводки

Снегоуборщик готов к эксплуатации. Осталось только покрасить самодельное устройство и приступать к работе по расчистке снега.

Этот довольно простой по конструкции аппарат можно сделать в любой мастерской, оборудованной токарным станком и сварочным аппаратом. Сконструированный пензенскими умельцами снегосборщик хорошо себя показал даже в довольно тяжелых условиях снеговых заметов.

Основу конструкции устройства составляют: двигатель с вмонтированным глушителем, бензобак и трос для управления дроссельной заслонкой.

Все составляющие устройства можно приобрести в магазине или взять с того же мотовелосипеда

Для начала необходимо изготовить ротор на токарном станке на основе соответствующей заготовки из детали электродвигателя. Внешне он похож на стальной диск d=290 мм и толщиной 2 мм. Диск, соединяясь с помощью болтов со ступицей, образует конструкцию, к которой уже крепятся методом сварки 5 лопастей. Для повышения эффективности работы механизма лопатки дополнительно с обратной стороны усиливаются ребрами жесткости.

Система охлаждения мотора работает по принципу вентилятора, лопасти которого изготавливаются из дюралалюминия и фиксируются на шкиве для запуска мотора

Защищает вентилятор паяный кожух, размещенный на крышке картера. Для повышения качества охлаждения головку цилиндра размещают под углом в 90 градусов.

На корпус ротора сажается вал на попарно размещенных четырех шарикоподшипниках. Он фиксируется к корпусу при помощи стального прижимного кольца и болтов. Сам корпус ротора прижимается к раме с помощью специальной скобы, которая частично захватывает и прижимное кольцо.

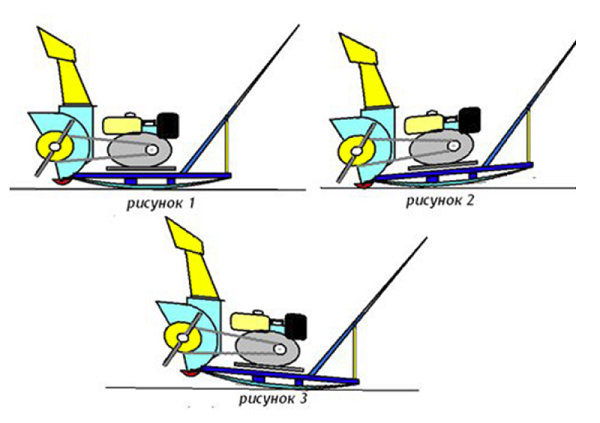

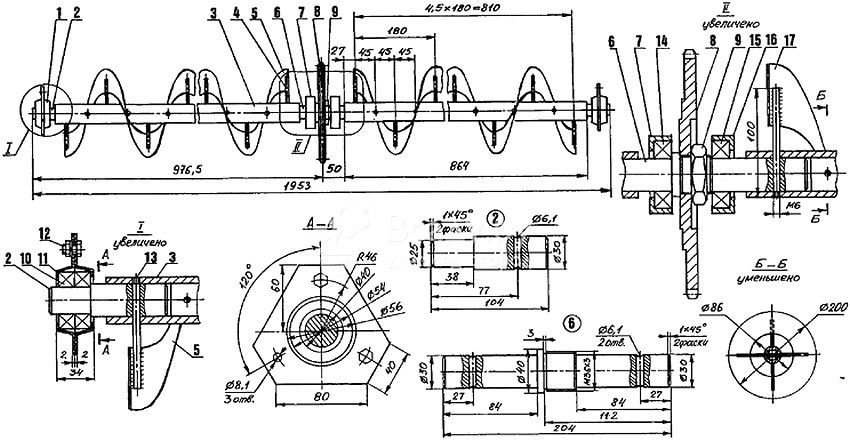

Схемы сборки основных элементов снегоуборочной машины «Вьюга»

Съемными элементами машины являются алюминиевая стенка корпуса ротора и размещенные вдоль рамы скребки.

Значимым преимуществом самодельной снегоуборочной машины является возможность путем смены скребков регулировать ширину захвата. На высоте и качественные характеристики агрегата.  Вес конструкции не превышает и 18 кг, что дает возможность использовать его женщинам, а дальность отброса снега  – около 8 метров.
