Станок шлифовальный корвет 51: КОРВЕТ 51 станок шлифовальный Купить Цена Продажа Отзыв Скидка Описание Гарантия

Шлифовальный станок Энкор Корвет-51 — цена, отзывы, характеристики с фото, инструкция, видео

Станок шлифовальный «Корвет-51» предназначен для предварительной и окончательной обработки поверхностей изделий из дерева, ДСП и подобных материалов. Рабочий орган станка — шлифовальный круг и шлифовальная лента

Особенности оборудования

• Станок комплектуется асинхронным двигателем.
• Магнитный пускатель исключает самопроизвольный пуск станка после временного отключения электропитания.
• Ременная передача предохраняет двигатель от перегрузок.
• Бесступенчатая регулировка угла наклона ленточного узла.
• Рабочий стол имеет наклон, что позволяет выполнять шлифование поверхностей, расположенных относительно друг друга под углом, отличным от 90 град.
• Возможна перестановка рабочего стола.
• Имеется специальный упор для заготовки при обработки шлифовальной лентой.
• Станок комплектуется транспортирным упором, позволяющим обрабатывать торцы изделий под любым углом.
• Простота замены и регулировки шлифовальной ленты.
• Легкая и компактная конструкция станка.

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Разметить комментарий или вопрос

Корвет-51 Станок шлифовальный ленточный. Паспорт, схемы, описание, характеристики

Сведения о производителе шлифовального станка Корвет-51

Поставщиком шлифовального станка Корвет-51 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель — компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.

Станки, выпускаемые предприятием Энкор-Инструмент-Воронеж

• Корвет-10 — станок круглопильный деревообрабатывающий переносной
• Корвет-21 — станок рейсмусовый деревообрабатывающий переносной
• Корвет-24 — станок строгальный деревообрабатывающий переносной
• Корвет-27 — станок рейсмусовый деревообрабатывающий переносной
• Корвет-31 — станок ленточнопильный вертикальный по дереву переносной
• Корвет-42 — станок сверлильный настольный Ø 6 х 60
• Корвет-51 — станок шлифовальный ленточный переносной
• Корвет-71 — станок токарный по дереву Ø 250 х 420
• Корвет-82 — станок фрезерный деревообрабатывающий переносной
• Корвет-88 — лобзик электрический
• Корвет-320 — станок многофункциональный деревообрабатывающий переносной
• Корвет 400 — станок токарно-винторезный настольный Ø 180 х 300
• Корвет 401 — станок токарно-винторезный настольный Ø 180 х 300
• Корвет 402 — станок токарно-винторезный настольный Ø 220 х 500
• Корвет 403 — станок токарно-винторезный настольный Ø 220 х 750
• Корвет 407 — станок токарно-фрезерный настольный Ø 220 х 750

Корвет-51 Станок шлифовальный ленточный переносной электрический.

Назначение, область применения

Шлифовальный ленточный станок модели Корвет 51 предназначен для строгания поверхностей заготовок из натуральной древесины с помощью вращающегося в горизонтальной плоскости рабочего вала, расположенного между двумя столами, используемыми как опора для обрабатываемого изделия. Строганию подвергается нижняя или верхняя (в режиме рейсмуса) поверхности заготовки.

На станках не допускается обработка металлов, асбоцементных материалов, камня и подобных материалов, мягких пластмассовых и резиноподобных материалов.

Шлифовальный станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок может эксплуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35 °C
• относительная влажность воздуха до 80 % при температуре 25 °C

Корвет-51 Общий вид шлифовального станка

Комплект поставки шлифовального станка Корвет-51

Перечень комплекта поставки шлифовального станка Корвет-51

• А. Станок в сборе 1 шт.
• Б. Подушка резиновая 4 шт.
• В. Транспортир 1 шт.
• Г. Ключ рожковый 1 шт.
• Д. Ключ шестигранный 3 мм и 4 мм 2х1 шт.
• Е. Стол рабочий 1 шт.
• Ж. Вал опорный 1 шт.
• И. Диск со шлифовальной бумагой 1 шт.
• Руководство по эксплуатации 1 экз.
• Упаковка 1 шт.
• Код для заказа 90510

Состав шлифовального станка Корвет-51

Перечень узлов шлифовального станка Корвет-51

1. Станина
2. Скоба со шкалой
3. Винт фиксирующий
4. Магнитный пускатель
5. Диск шлифовальный
6. Лента шлифовальная
7. Упор задний
8. Стол шлифовальной ленты
9. Винт регулировки шлифовальной ленты
10. Рукоятка ослабления/натяжения шлифовальной ленты
11. Стол рабочий
12. Кожух приводного ремня

Основные операции шлифовального станка Корвет-51

Пуск станка

Для пуска машины нажмите на зеленую кнопку магнитного пускателя (4).

Для остановки машины нажмите на красную кнопку магнитного пускателя (4).

Для экстренной остановки машины нажмите на крышку магнитного пускателя (4).

Прямое шлифование

Когда шлифовальная лента (6) расположена вертикально, деталь опирается на задний упор (7) или рабочий стол, Рис.8.

Параллельное шлифование

Не нажимайте слишком сильно на заготовку. Машина работает лучше без приложения больших усилий нажатия на заготовку, Рис.9. Задний упор (7), Рис.9, фиксирует деревянную заготовку во время работы. Во время работы берегите руки.

Дуговое шлифование

Выполняется перед шлифовальной лентой (6) для получения дуги, Рис. 10.

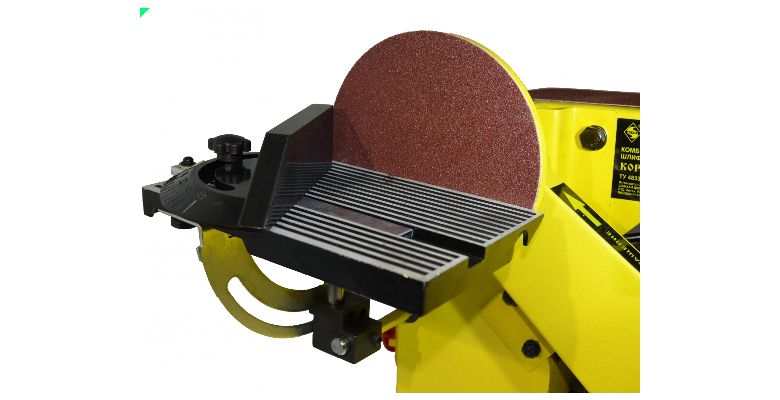

Параллельное шлифование диском

Установите деталь на рабочий стол (11), чтобы она располагалась параллельно шлифовальному диску (5), Рис.2. На рисунке 11 показано параллельное шлифование заготовки шлифовальным диском.

Шлифование под углом

Шлифование можно осуществлять под углом от 0 до 45 градусов. После регулировки рабочего стола (11) необходимо затянуть фиксирующий винт (3) для обеспечения высокой точности, Рис.12.

Наклонное шлифование слева направо

Вы можете получить любой угол от 0 до 60 градусов с помощью транспортира (В). Установите транспортир (В), Рис.13, в специальный паз рабочего стола (11), Рис.2. Отрегулируйте положение транспортира (В), Рис.13. Закрепите фиксирующий винт транспортира (В), Рис.13, после его регулировки.

Расходный материал — Наждачная бумага (шлифовальная шкурка): зернистость, характеристики, использование

Обычно шлифование начинается с более крупной зернистости, и постепенно зернистость уменьшается до получения обработки нужного качества и нужных размеров. Выбор начальной зернистости зависит от начального состояния заготовки (шероховатая, гладкая и т.д.), размеров, твердости древесины и желаемого результата. Ниже даны некоторые общие правила выбора зернистости шлифовального материала (Таблица 3).

• 40 — Очень грубая шлифовка: максимальное снятие массы материала, удаление смолы, выравнивание, удаление наплывов, снятие краски;
• 60 — Менее грубая шлифовка: удаление средней массы материала, обработка поверхности, удаление клея, сглаживание торцов;
• 80 — Средняя зернистость: легкая обработка поверхности, удаление клея, сглаживание торцов, удаление следов строгания;
• 100 — Средняя зернистость: легкая обработка поверхности, сглаживание торцов, удаление следов строгания;
• 120 — Средне-мелкая зернистость: легкая обработка поверхности, корректировка тонких заготовок;
• 150 — Мелкая зернистость: минимальное удаление материала, подготовка поверхности к конечной шлифовке, корректировка размеров тонких заготовок;
• 180 — Мелкая зернистость: конечная шлифовка;
• 220 — Очень мелкая зернистость: финишная шлифовка.

Корвет-51 станок шлифовальный. Схема и детали сборки

Корвет-51 станок шлифовальный. Схема и детали сборки. Смотреть в увеличенном масштабе

Читайте также: Заводы производители бытовых деревообрабатывающих станков

Корвет-51 Станок шлифовальный ленточный. Видеоролик

Обзор Корвет-51

Распаковка и обзор Корвет-51

Сравниваем Корвет-51 и JET JSG-64

Технические характеристики шлифовального станка Корвет-51

Наименование параметра	Корвет-51
Основные параметры
Частота вращения вала двигателя на холостом ходу, об/мин	1420
Частота вращения шлифовального круга, об/мин	1420
Диаметр шлифовального круга, мм	150
Скорость движения ленты, м/мин	282
Размеры ленты: Длина х Ширина, мм	920 х 100
Размеры рабочего стола, мм	190 х 125
Угол наклона рабочего стола (диск), град	0. .45
Угол наклона рабочего стола (лента), град	0..45
Угол наклона ленточного узла, град	0..90
Электрооборудование станка
Род тока питающей сети	220В 50Гц
Количество электродвигателей на станке, шт	1
Тип электродвигателя	асинхронный
Электродвигатель — номинальная мощность, кВт	0,375
Габарит и масса станка
Габарит станка (длина х ширина х высота), мм
Масса станка, кг	14

Список литературы:

1. Амалицкий В.В. Деревообрабатывающие станки и инструменты, 2002
2. Афанасьев А.Ф. Резьба по дереву, Техника, Инструменты, Изделия, 2014
3. Бобиков П. Д. Мебель своими руками, 2004
4. Борисов И.Б. Обработка дерева, 1999
5. Джексон А., Дэй Д. Библия работ по дереву, 2015
6. Золотая книга работ по дереву для владельца загородного участка, 2015
7. Ильяев М.Д. Резьба по дереву, Уроки мастера, 2015
8. Комаров Г.А. Четырехсторонние продольно-фрезерные станки для обработки древесины, 1983
9. Кондратьев Ю.Н., Питухин А.В… Технология изделий из древесины, Конструирование изделий и расчет материалов, 2014
10. Коротков В. И. Деревообрабатывающие станки, 2007
11. Лявданская О.А., Любчич В.А., Бастаева Г.Т. Основы деревообработки, 2011
12. Любченко В.И. Рейсмусовые станки для обработки древесины, 1983
13. Манжос Ф.М. Дереворежущие станки, 1974
14. Расев А.И., Косарин А.А. Гидротермическая обработка и консервирование древесины, учебное пособие, 2010
15. Рыженко В. И. Полная энциклопедия художественных работ по дереву, 2010
16. Рыкунин С.Н., Кандалина Л.Н. Технология деревообработки, 2005
17. Симонов М.Н., Торговников Г.И. Окорочные станки, 1990
18. Соловьев А.А., Коротков В.И. Наладка деревообрабатывающего оборудования, 1987
19. Суханов В.Г. Круглопильные станки для распиловки древесины, 1984
20. Фокин С.В., Шпортько О.Н. Деревообработка, Технологии и оборудование, 2017
21. Хилтон Билл Работы по дереву, Полное руководство по изготовлению стильной мебели для дома, 2017
