Трансформаторный сварочный аппарат

Трансформаторный сварочный аппарат переменного тока

Трансформаторные сварочные аппараты — простые по конструкции, надежные и недорогие. Сварочные аппараты данного типа неприхотливы, предназначены для сварки черных металлов встык и внахлест. Данный тип аппаратов является одним из самых распространенных. Покрытие применяемого электрода предназначено для защиты сварной ванны. Здесь, применяются плавящие электроды с рутиловым или фтористо-кальциевым покрытием.

Переменный ток, поступая в первичную обмотку, вызывает намагничивание сердечника. Проходя вторичную обмотку, магнитный поток сердечника вызывает в ней переменный ток более низкого напряжения, чем ток, который поступает на первичную обмотку. Чем больше количество витков на вторичной обмотке, тем больше напряжение и наоборот.

Основные характеристики трансформаторных аппаратов:

напряжение питания, эти аппараты чувствительны к изменению питающего напряжения. При понижении напряжения – выходные характеристики существенно ухудшаются. Напряжение питания 220В, 220/380В однофазное или 220/380 трехфазное;
напряжение холостого хода, напряжение на выходе трансформатора без нагрузки.
Чем выше напряжение холостого хода, тем легче зажигается дуга и тем она стабильнее в работе. Нормальная работа, зависит от типа применяемого электрода и холостого напряжения. Для разного типа электродов для нормальной работы требуется разное напряжение холостого хода;
сварочный ток регулируется ступенчато или плавно. Чем выше значение тока, тем большего диаметра электрод можно применять. В основном, необходимо 30 – 40А на каждый миллиметр диаметра электрода;
диапазон диаметров электродов колеблется от 1,5мм. Возможный диапазон используемого электрода зависит не только от максимального значения тока, но и от вольтамперной характеристики аппарата.

КПД сварочных трансформаторов невысок — нечасто встречаются трансформаторы, превышающие 80% барьер КПД. Проводя сварочные работы с трансформаторным аппаратом сложно добиться высокого качества шва. Во всяком случае, все минусы сварочных трансформаторов компенсируются невысокой стоимостью и неприхотливостью.

Трансформаторный сварочный аппарат (выпрямитель) постоянного тока

Сварочные выпрямители очень похожи по дизайну и конструктивным особенностям на предыдущие аппараты. Переменный ток выпрямляется, но при этом теряется часть мощности. Конструкция такого типа аппарата сложнее, тяжелее и дороже. Зато, работая на постоянном токе, ощущается более комфортная работа и дуга стабильнее. Кроме сваривания черных металлов возможна работа с нержавеющей сталью и цветными металлами, применяя определенные типы электродов. Постоянный ток обладает полярностью, поэтому необходимо это учитывать при выборе и подключении электродов. В профессиональной деятельности частое применение нашли аппараты именного данного типа. Характеристики сходны с предыдущим аппаратом.

Чем же отличаются трансформаторы постоянного тока от трансформаторов переменного тока? Аппаратом постоянного тока варить легче и удобнее, сварной шов получается более ровный и правильный. Дуга аппарата переменного тока имеет небольшие скачки, потому и шов получается, несколько деформирован, но это не столь важно, если использовать его в бытовых условиях. Принцип действия работы выпрямителя основан на возможности полупроводников пропускать через себя электрический ток только лишь в одном направлении.

Трансформаторные аппараты неприхотливы в работе, по сравнению с инвертором. Инвертор, требует к себе более тщательного ухода и очень чувствителен к изменению напряжения. У аппаратов постоянного тока более мощная дуга, бытовая сеть переменного тока для таких аппаратов не подходит. Поэтому аппарат обладает выпрямителем, который преобразует ток в постоянный.

Сварочный трансформатор — 105 фото разновидностей трансформаторных аппаратов

В наше время сварочное дело перестало быть уделом избранных. Сейчас сварочное оборудование можно встретить не только на производстве, но и в дачных домовладениях. Самыми популярными считаются трансформаторные аппараты переменного тока.

Краткое содержимое статьи:

Конструкционное решение трансформаторного оборудования

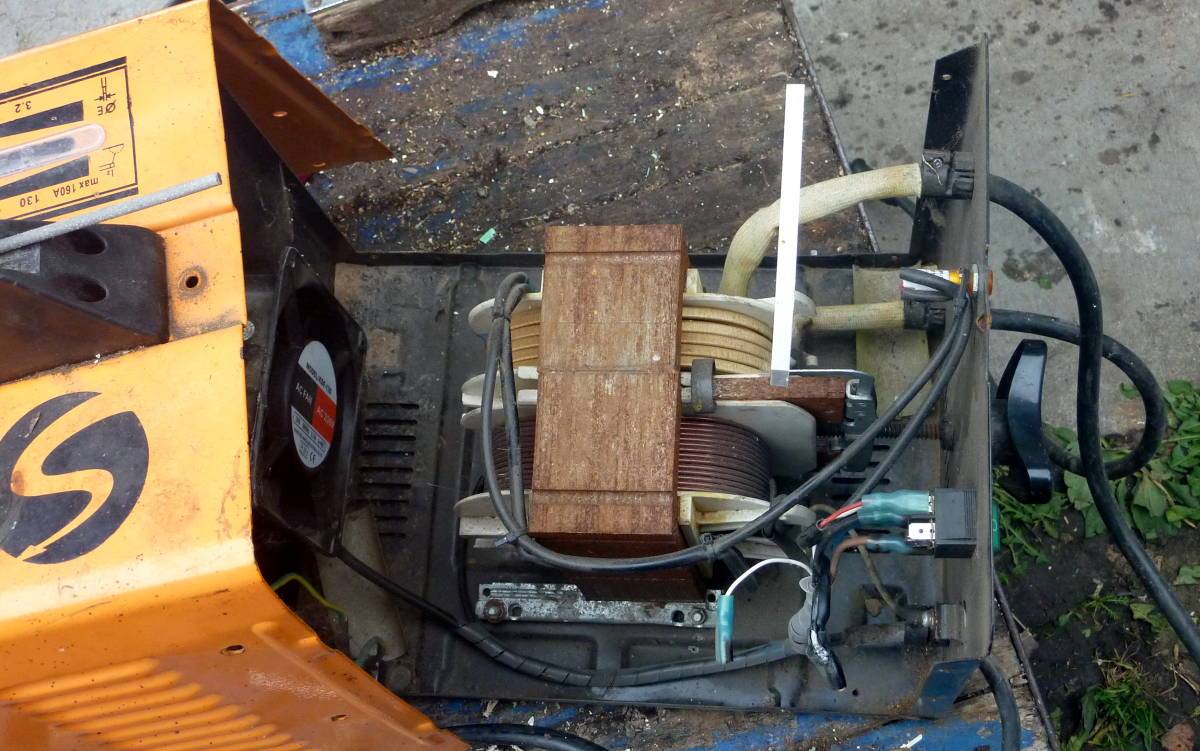

Устройство сварочного трансформатора достаточно простое – это пара обмоток, намотанных на сердечник. Одна из них первичная, а вторая – вторичная.

Принцип работы аппарата трансформаторного типа состоит в понижении входящего напряжения. Сила тока при этом может составлять порядка 700А, что позволяет осуществлять сварку металлических конструкций. Такой принцип действия характерен для всех разновидностей трансформаторного оборудования.

Хотя сегодня, при использовании современных разработок и технологий удалось добиться создания более идеальных и эргономичных вариаций трансформаторов.

Разновидности трансформаторных аппаратов

Все сварочные трансформаторы принято делить на три вида, у каждого из которых свои сильные и слабые стороны. Выбирая аппарат для сварки трансформаторного типа, нужно знать, чем одна разновидность отличается от другой.

Как показывают фото сварочных трансформаторов, они могут быть:

С минимальным и нормальным магнитным рассеиванием.
С повышенным магнитным рассеиванием.
Тиристорными.

Технические характеристики

Независимо от типа для каждого трансформатора характерен набор конкретных характеристик, определяющих эффективность и качество его работы, а также удобство эксплуатации. Выбирая агрегат, нужно знать, что означает каждая характеристика сварочного трансформатора.

Маркировка. Это первое, на что надо обратить внимание. Маркировка – это зашифрованная запись базовых параметров. Первая буква обозначает источник питания, вторая указывает на тип сварочных работ, а третья – на метод. Четвёртая и пятая – это тип внешней характеристики и число постов.

Значение номинальной силы электрического тока – это 1 или 2 цифры, округлённые до десятых или сотых. Два или одно последних цифровых обозначения – это регистрационный номер.

Далее буквами обозначается допустимые температурные условия. Цифра в конце указывает на уместное расположение. I- значит допустима работа устройства на улице, II – под навесом, III – в неотапливаемой комнате, IV – в помещении с отоплением.

Диапазон регулировки тока. Это одна из главных характеристик любого трансформаторного устройства. Первое, что она обозначает — это то, что регулирование тока возможно, а второе – это наибольшую возможную величину силы тока. Все вместе указывает на возможность применять электроды разных размеров.

Диаметр электрода. Зависит от силы тока оборудования.

Напряжение в электросети. Данная характеристика показывает, какое напряжение обязано быть в сети, чтобы трансформатор нормально работал.

Номинальный ток сварки и рабочее напряжение. Эти параметры очень важны. Номинальный ток – это наибольший показатель тока, который может выдать агрегат. А номинальное напряжение — напряжение, требуемое для того, чтобы сварочная дуга была в устойчивом состоянии.

Продолжительность включения. Это время, которое аппарат трансформаторного типа может находиться в режиме сварки. Данный показатель не оказывает особого влияния на выбор сварочного оборудования.

Потребляемая мощность. Обозначает количество энергии, требуемой для 1 часа работы агрегата. Предпочтительнее остановить выбор на устройстве с минимальным параметром мощности потребления.

КПД. Чем больше данное значение, тем лучше.

Напряжение холостого хода. Оно отвечает за сварочную дугу. Чем оно выше, тем проще создаётся дуга.

Число рабочих мест. Это число человек, которые могут одновременно заниматься сваркой от данного устройства.

Система охлаждения.

Вес и габариты сварочного аппарата.

Начинающему малоопытному сварщику достаточно непросто выбрать подходящую модель сварочного трансформатора, ведь типов аппаратов для сварки довольно много. Поэтому, чтобы сделать правильный выбор, важно знать значение каждой технической характеристики. Если у вас возникли трудности, то лучше обратиться за советом к профессионалу.

Фото сварочного трансформатора

Также рекомендуем посетить:

Костюм сварщика
Типы сварочных аппаратов
Как залудить паяльник
Сварочный стол
Сварочный аппарат своими руками
Сварочный полуавтомат
Сварочные провода
Сварочные электроды
Плазмотрон
Как паять
Сварочный аппарат для дома
Споттер
Как запаять радиатор
Сварочная проволока
Сварочная горелка
Сварка полипропиленовых труб
Газовая сварка
Сварочный аппарат
Плазменный сварочный аппарат
Сварочные работы
Точечная сварка
Дуговая сварка
Как варить алюминий
Сварочная маска
Электрододержатель
Какой сварочный аппарат выбрать
Холодная сварка
Сварочный инвертор
Как сварить металл
Сварочное оборудование

Что такое сварочный трансформатор?

Трансформатор, встроенный в сварочный аппарат, используется для преобразования входного высокого напряжения или первичной энергии от настенной розетки, обычно от 208 до 600 вольт, при слабом переменном токе (АС) от 15 до 55 ампер. Это преобразуется на стороне вторичной мощности в более низкое напряжение до 80 вольт и диапазон сварочных токов до 1000 ампер переменного тока или более, в зависимости от процесса и оборудования.

Рисунок 1 показано типичное подключение сварочного аппарата к электродуговой сварке в среде защитного газа (SMAW), иллюстрирующее основной источник питания на первичной стороне и выход на электрододержатель со вторичной стороны трансформатора.

Рис. 1. Схема подключения для типичного процесса дуговой сварки в защитных газах

используйте большое количество витков проводов меньшего сечения (N1 на схеме) и меньшее количество витков больших проводов (N2 на схеме) на вторичной стороне. Это выводит низкое напряжение/более высокий ток в зависимости от соотношения витков или количества витков провода на вторичной стороне, как показано на рис. 9.0005 Рисунок 2.

Рисунок 2. Схема понижающего трансформатора

Провода обмотаны вокруг железного сердечника, который создает магнитный поток от движения электрической энергии через трансформатор. Величина выходной силы тока определяет размер трансформатора. Чем выше выходная сила тока, тем больше трансформатор, и тем тяжелее и больше становится машина. На рис. 3 показан типичный трансформатор, переменный ток высокого напряжения/малого тока входит во входной проводник, а переменный ток низкого/напряжения/высокой силы тока выходит на выходной проводник.

Рисунок 3. Фактический понижающий трансформатор

Первые сварочные аппараты работали только на переменном токе и чередовали положительный и отрицательный электроды до 60 раз в секунду согласно Рисунок 4.

Рисунок 4, Изображение сбалансированной волны переменного тока выбор полярности. Для достижения выхода постоянного тока использовался выпрямительный диод согласно 9.0005 Рисунок 5.

Рисунок 5, Типовой диод

Диод работает, пропуская переменный ток через диод, но не позволяя переменному току течь обратно, таким образом создавая постоянный ток (DC). который используется на большинстве сварочных аппаратов сегодня. Эти трансформаторные выпрямители будут использовать ряд диодов в мостовой схеме для генерации постоянного тока на выходе, как показано на рис. 6 . Линейная мощность переменного тока будет проходить через сварочный трансформатор и выходить через ряд выпрямительных диодов в мосту и преобразовываться в плавный выходной постоянный ток.

Рисунок 6. Технология трансформатор-выпрямитель

Сварочный трансформатор для типичных процессов сварки переменным/постоянным током был очень большим и тяжелым, и было сделано много усовершенствований, чтобы уменьшить размер трансформатора. В конце 1970-х годов начали появляться первые сварочные инверторы. Эта инверторная технология была внедрена с рядом преимуществ. Одним из них был способ преобразования входного сигнала высокого напряжения/низкого тока в выходной сигнал низкого напряжения/высокого тока, что позволило бы уменьшить размер и вес сварочного трансформатора. На рис. 7 показано, как технология инвертора работает внутри источника питания.

Рисунок 7. Схема инверторной технологии

Инверсионная технология противоположна выпрямлению, процесс инверсии преобразует постоянный ток в переменный ток высокой частоты с использованием импульсного типа регулирования, состоящего в основном из транзисторных устройств.

Переключение токов выполняется на высоковольтной первичной входной стороне трансформатора, а не на более традиционной вторичной выходной стороне, как описано выше. На рисунке 7 показано, как высокое переменное напряжение поступает и преобразуется в постоянное, переключается на высокочастотный пульсирующий прямоугольный переменный ток, а затем «преобразуется» в низковольтный и сильноточный выпрямленный постоянный ток на выходе. Именно так многие сварочные аппараты сегодня используют эту инверторную технологию, которая снижает потребность в очень больших и тяжелых сварочных трансформаторах и, таким образом, значительно уменьшает размер и вес оборудования.

Эта технология также снижает количество энергии (электроэнергии), используемой инверторной технологией, по сравнению со старыми трансформаторно-выпрямительными машинами.

Билл Экклс, вице-президент PPC and Associates

Сварщик трансформаторов в 2023 году? – Welding Central

Хотели бы вы придерживаться той же продукции или хотели бы изменить обстоятельства, в которых вы работаете? Transformer Welder — это то, что вам нужно.

Будучи сварщиком, вы предпочли бы легкий доступ к изменению напряжения и силы тока в соответствии с вашими требованиями и, очевидно, хотели бы быть хозяином своего собственного выбора.

Что ж, всегда лучше, когда вы оставляете свой выбор открытым и имеете широкую арену для работы.

Учитывая, что мы говорим о сварочных аппаратах, трансформаторные сварочные аппараты устанавливаются в сварочных аппаратах с приводом от двигателя, имеющих выходы переменного тока, для изменения переменного тока. в низковольтный ток большой силы во второй обмотке.

Позволяет сварщику выбирать выходной ток.

При работе со своими сварочными проектами всегда предпочитает быть гибким с условиями, в которых вы работаете, и метод, который вы используете для завершения сварочного проекта, должен быть в вашей зоне комфорта, это именно то, в чем работают трансформаторные сварщики.

Хотя трансформаторные сварочные аппараты исчезли из конкуренции на рынке из-за появления инверторов, они не так уж плохи, поскольку в некоторых областях эти трансформаторы работают лучше, чем инверторы.

Ведь не стоит забывать тот факт, что в основу инверторов легли небольшие сварочные трансформаторы.

Хотите купить трансформаторный сварочный аппарат в 2020 году?

Если вы давно занимаетесь сваркой, возможно, вы работали с трансформаторами и предпочитаете их инверторам.

Вы, должно быть, видели много таких статей о трансформаторных сварочных аппаратах в то время, когда они использовались, но сейчас люди больше внимания уделяют инверторам, а не трансформаторам, и постепенно они потеряли свое внимание.

Но я решил держать вас в курсе, ребята, и не опасаться, что только инверторы самые лучшие.

Вернем славу и доверие народа к сварщикам трансформаторов.

Пролистайте вместе со мной эту статью, и я уверен, что смогу полностью изменить ваше представление об этих удивительных механизмах.

Содержание

Инвертор VS Сварочный аппарат с трансформатором

Надежность

Что касается сварочных аппаратов с приводом от двигателя с трансформатором или инвертором, надежность является основной характеристикой, которую сварщики рассматривают при выборе своей машины.

Сварочные аппараты с трансформаторами используются в сварочной промышленности дольше, чем с инверторами, поэтому с каждым годом они становятся лучше.

Трансформаторы обеспечивают большую надежность, чем инверторы, поскольку инверторы только что вступили в рыночную конкуренцию.

Но разрыв между ними значительно сократился, что заставляет нас снова взвешивать их.

Универсальность

Способность одновременно быстро и легко адаптироваться к множеству различных функций и видов деятельности является слабым местом трансформаторов, и инверторы взяли на себя преимущество.

Но они не отставали в какой-то момент, трансформаторы находили решения этой своей слабости, интегрируя в себя некоторые черты инверторов.

Качество сварки

Очевидно, что при сварке вы ищете отделку и лучший выход сварного шва.

Качество свариваемого материала играет очень важную роль.

Поэтому важно получить удовлетворительный сварной шов.

Качество зависит от машин, которыми вы управляете. Трансформаторы, хотя и работают только в одном процессе, гарантируют лучшее качество сварки, чем инверторы.

Инверторы делали упор в основном на технологию и мультипроцессные условия работы, игнорируя качество сварки.

Сварщики трансформаторов помнили об этом и успешно зарекомендовали себя в обеспечении наилучшего качества дуги всех времен.

Портативный

Машину всегда должно быть легко переносить с места на место для большего удобства.

Инверторы легче и портативнее, чем трансформаторы, что облегчает их транспортировку на рабочее место, и известно, что их можно доставлять на место работы, а не с рабочего места к станку.

Но сварщики трансформаторов смогли догнать инверторы в этой области и преуспели в создании легких и портативных, удобных для переноски устройств.

Условия работы

Вам нужна машина, которая хорошо работает в различных условиях.

Сварочные трансформаторы хорошо работают в грязных и запыленных суровых условиях, поэтому их можно использовать в грубых условиях, в то время как, с другой стороны, инверторы предназначены для работы в чистых и сухих местах, как правило, в помещении.

Если вы с нетерпением ждете возможности работать на открытом воздухе дольше, трансформаторы лучше, чем инверторы.

Несмотря на работу на открытом воздухе, трансформаторы оказались более прочными и имеют значительно более длительный срок службы, чем инверторы.

Это показывает, что метод, с помощью которого они были изобретены, не уступает инверторам.

Настройка

Настройка аппарата под ваш сварочный генератор – еще один спорный вопрос.

Сварочные аппараты-трансформеры просты в эксплуатации по сравнению с инверторами. Он может настроить сварочный аппарат с приводом от двигателя, регулируя настройки самого аппарата в соответствии с условиями работы.

Но, переходя к инверторам, ему нужен сварочный аппарат, чтобы помочь им настроить себя.

Он также не может включать питание и выбирать правильные настройки для машины, а также не может работать сам по себе.

Сварочные трансформаторы контролируют процесс сварки и могут меняться с учетом условий работы.

Сварщик Работа с трансформатором Сварочный аппарат

Техническое обслуживание

Машина должна быть не только простой в эксплуатации, но и простой в обращении и обслуживании.

Сварочные аппараты-трансформеры легко ремонтировать, что делает их недорогими в обслуживании.

Поскольку он также развивает технологии инверторов, запчасти для ремонта и замены трансформаторов легко найти где угодно по относительно более низкой цене.

Очень низкие затраты на техническое обслуживание и простота в обращении.

Так как сварочный аппарат прост в обслуживании и стоит недорого, многие люди старой закалки могут использовать его в своей повседневной сварочной работе.

Стоимость

Инверторные машины были сильно переоценены из-за методов технологической модернизации, а также были дорогими из-за стоимости компонентов, специализированного производства и использования высокотехнологичных узлов, что делало эти машины значительно более сложными. .

Сварочные аппараты для трансформаторов имеют долговечные и недорогие детали.

Стоимость обслуживания этих машин относительно невелика, что делает их отличным выбором, если вы не хотите выкладывать деньги из своего кармана.

Поскольку многие сварщики переходят на более новые инверторы, вы сможете найти более старые трансформаторы по доступной цене.

Если вы ищете недорогой сварочный аппарат, который сэкономит вам массу денег и уложится в ваш бюджет, то сварочные аппараты с трансформатором — это отличная сделка и выгодное вложение для вас и вашего бизнеса.

Итак, мы говорим о ценах, верно? Тогда как я могу упустить эту возможность выдвинуть перед вами лучших сварщиков трансформаторов? Обзоры лучших сварочных аппаратов для трансформаторов

Известна тем, что производит трансформаторы всех форм, размеров, функций и характеристик, и специализируется на этой фирме.

Обеспечивает бесступенчатую регулировку сварочного тока, облегчая работу в качестве трансформатора катушки.
Обеспечивает превосходную производительность при дуговой сварке с силой тока 250 ампер. Чем выше сила тока, которую он предлагает, тем больший объем работы можно выполнить за меньшее время, а 250 ампер с дуговой сваркой заслуживает похвалы.
Некоторые функции, такие как встроенная защита от перегрева и перегрузки, делают его предпочтительным среди сварщиков.
Для предотвращения перегрева машины из-за многочасовой работы в ней установлена система охлаждения с вентилятором.
Это очень компактное и легкое устройство весом всего 11,7 кг, что позволяет легко переносить его с одного рабочего места на другое.
Он прост в эксплуатации и является хорошим выбором как для начинающих, так и для опытных сварщиков и для различных целей, независимо от того, используете ли вы его дома или профессионально.
Наконец, возвращаясь к цене продукта, устройство довольно дешевое. Недорогая характеристика аппарата делает его доступным для сварщиков, недавно приобщившихся к сварке.

Clarke 260TE ARC Welder

Clarke — это профессиональный и классический сварочный аппарат с трансформатором.

Доверие и лояльность, которые она завоевала на форумах сварщиков, обусловлены ее высококачественной продукцией, обеспечивающей наилучшие результаты сварки.

Машины оснащены сверхмощным трансформатором, который можно использовать в качестве автономного резерва.
Если вы хотите использовать устройство для различных целей и материалов, оно предлагает возможность сварки до 5 мм толщиной, что идеально подходит для различных металлов.
Он может адаптироваться к работе от небольших домашних дел до профессиональной работы.
Он имеет силу тока от 50 до 250, что открывает такой широкий выбор усилителей, с которыми вы хотите работать.
Чтобы машина не перегревалась, она имеет встроенный турбовентилятор охлаждения, который помогает работать без перерыва в течение длительного времени.
Он производит один из лучших трансформаторов в сварочной промышленности. С учетом оперативного использования и желаний людей машины являются портативными и легкими, прочными и прочными.
Clarke учитывает различные виды сварщиков в сварочной промышленности с их последовательными проектами, поэтому с ним могут работать как новички, так и профессиональные сварщики.

Вышеуказанные две модели трансформаторных сварочных аппаратов являются одними из лучших на рынке, они были тщательно изучены и протестированы никем иным, как мной.

Тем не менее, у всех ведущих сварочных брендов есть свой ассортимент сварочных аппаратов с трансформаторами, и вы тоже можете использовать его.

Чем инвертор отличается от трансформаторного сварочного аппарата?

Инверторы и трансформаторы считаются одним и тем же и очень часто объединяются.

Но единственное различие между ними заключается в том, что трансформаторы отвечают за увеличение или уменьшение электричества переменного тока от первичной входной стороны к вторичной выходной стороне и от одного напряжения к другому.

Принимая во внимание, что инверторы отвечают за преобразование электричества постоянного тока на входе в электричество переменного тока на выходе.

Они преобразуют постоянный ток в переменный.

Инвертор с защитным оборудованием

Сколько ампер выдает сварочный аппарат с микроволновым трансформатором?

Трансформатор СВЧ имеет большой выходной диапазон.

Некоторые используют от 700 до 2000 Вт при напряжении 2000 В и 5 ампер.
