Настольно-сверлильный станок 2М112 — цена, отзывы, характеристики с фото, инструкция, видео

Настольно-сверлильный станок 2М112 предназначен для сверления отверстий в деталях из цветных и черных металлов, а также других материалов — дерево, пластик диаметром сверления не более 12 мм.

Станок 2М112 позволяет выполнять следующие сверлильные операции:

  • сверление
  • рассверливание, растачивание
  • зенкерование

Станки могут с успехом использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производсва.

Отсчет глубины сверления осуществляется по круговому лимбу штурвала.

Перекинув ремень на шкивах можно получить пять других частот вращения шпинделя.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Станок 2М112 производится в настольном варианте и благодаря небольшим габаритам и весу легко умещается на слесарном столе, тумбе.

ХарактеристикаЗначение
Максимальный диаметр сверления, мм. 12
Диапазон нарезаемой резьбы
Конус шпинделя B18 (ГОСТ 9953-82)
Ход шпинделя, мм. 100
Диапазон частот вращения шпинделя, об./мин. 450 — 4500
Количество скоростей вращения шпинделя 5
Диапазон подач шпинделя, мм. /об. ручная
Расстояние от оси шпинделя до колонны, мм. 190
Наибольшее расстояние от торца шпинделя до плиты, мм. 50 — 400
Размер рабочей поверхности плиты, мм. 200 х 250
Мощность привода главного движения, кВт 0,55
Класс точности Н
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 795 x 370 x 950;

(920 х 540 х 1000 в упаковке)
Масса, кг. 120;

(140 брутто)

Стандартная комплектация станка:

  • Станок в сборе;
  • Патрон сверлильный ПС16В18;
  • Руководство по эксплуатации.

Дополнительная оснастка (поставляется за отдельную плату):

  • Тиски станочные чугунные неповоротные 7200-0209-02;
  • Тиски станочные чугунные поворотные 7200-0210-02;

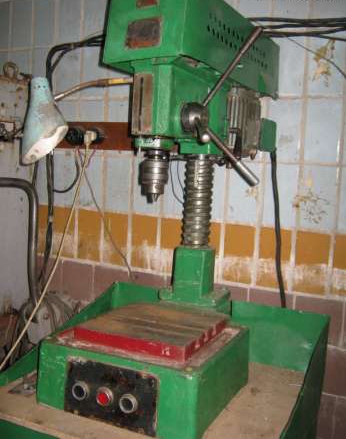

2М112 Настольно-сверлильный станок

Органы управления настольно-сверлильного станок 2М112

  1. рукоятка ручной подачи шпинделя
  2. рукоятка натяжения ремня
  3. рукоятка для фиксации шпиндельной бабки на колонке
  4. рукоятка для перемещения шпиндельной бабки по колонке
  5. кнопки управления электродвигателем

Основные узлы настольно-сверлильного станка 2М112

  1. колонка
  2. рукоятка зажимного устройства шпиндельной бабки
  3. привод
  4. гайка механизма подъема
  5. кронштейн
  6. стол
  7. защитный кожух
  8. шпиндель
  9. механизм натяжения ремня

Бабка шпинделя сверлильного станка 2М112

В бабке шпинделя сверлильного станка 2М112 смонтирован шпиндельный узел. Сзади к бабке прикреплен электродвигатель. Шпиндельная бабка может поворачиваться на колонке и фиксироваться в нужном положении.

Колонка станка 2М112

Колонка настольно-сверлильного станка 2М112 прикреплена к столу кронштейном, с которым она имеет неподвижное соединение.

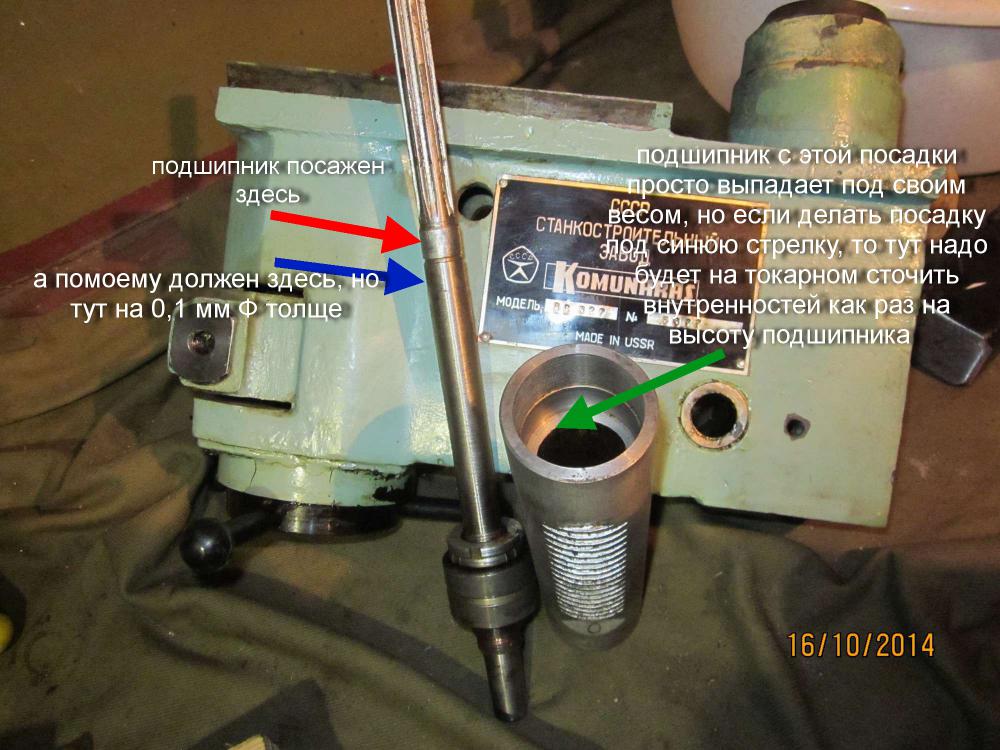

Шпиндельный узел сверлильного станка 2М112

  1. шпиндель
  2. гайка
  3. подшипники
  4. гильза
  5. валик шестерни
  6. подшипники
  7. корпус
  8. втулка
  9. шкив

Шпиндельный узел настольно-сверлильного станка 2М112 смонтирован в корпусе. Сам шпиндель 1 смонтирован в гильзе 4 на шарикоподшипниках 3 и 6.

Шпиндель получает вращение от втулки 8 и шкива 9 через шлицевое соединение. Подача шпинделя — ручная, осуществляется вращением штурвала при помощи валика — шестерни 5 и гильзы 4 с рейкой.

Гайка 2 предназначена для снятия сверлильного патрона с конуса шпинделя 1.

Привод станка 2М112

Электродвигатель посредством подмоторной плиты прикреплен к бабке шпинделя. На оси электродвигателя находятся ступенчатый шкив, который соединен со шкивом шпинделя клиновым ремнем.

Кинематическая схема настольно-сверлильного станка 2М112

  1. гайка
  2. колонка
  3. рейка гильзы
  4. вал-шестерня
№ ступеней12345
Положение ремня (обозначение по кинематической схеме)IIIIIIIVV
Число оборотов шпинделя при прямом вращении450025001400800450
Число оборотов шпинделя при обратном вращении450025001400800450
Наибольший допустимый
крутящий момент на шпинделе,
кгм
0.1030.1850.3300. 6551.030
Мощность шпинделя по приводу, кгм0.450.450.450.450.45
Мощность шпинделя по наиболее слабому звену, кгм0.400.450.450.450.45
к. п. д.0.90.90.90.90.9
Наиболее слабое звеноременьдвигательдвигательдвигательдвигатель

Спецификация зубчатых колес, винтов и гаек станка настольно-сверлильного 2М112

Номер и наименование узлаПодъемный механизмШпиндельный узел
Номер вала по схеме11IIII
Номер детали по схеме1234
Число (зубьев) заходов111713
Модуль, шаг, мм202022
Материалсталь 45сталь 45сталь 45сталь 45

Ширина обода

  • Для гаек – ширина,
  • для винтов – наружный диаметр
70702536
Термическая обработкаулучшение—-улучшениеулучшение

Настройка и наладка настольно-сверлильного станка 2М112

Установка шкалы станка 2М112 на глубину сверления

  1. шкала
  2. указатель
  3. винт
  4. гайка

При сверлении отверстий на заданную глубину можно пользоваться упором. Поворотом штурвала следует довести сверло до поверхности обрабатываемого материала и засверлить его на глубину конусной заточки сверла. Затем поворотом гайки 4 установить указатель 2 в положение «0». Поворотом гайки 4 установить заданную глубину сверления.

Передвижение шпиндельной бабки настольно-сверлильного станка 2М112

Чтобы можно было перемещать шпиндельную бабку 9 по колонке 1 необходимо освободить рукоятку 2. Поворотом гайки 4 влево или вправо поднимаем или опускаем шпиндельную бабку 9.

Сверлильный станок 2М112 может быть настроен для сверления отверстий в длинных и крупных деталях, так как имеет возможность поворота шпиндельной бабки на 360° вокруг колонки.

Натяжение ремня сверлильного станка 2М112

По мере износа ремня происходит его растяжение. Для натяжения ремня предназначена рукоятка 2

Система смазки сверлильного станка 2М112

 №Места смазкиРежим смазки или смена маслаМарка смазочного материала
1Шлицевая часть шпинделяРаз в 2 дняИ-20А
2Гайка и поверхность колонкиРаз в 7 днейЦИАТИМ-203
3Поверхность соединения подмоторной плитыРаз в 30 днейИ-20А
4Шейка вал шестерни шпинделя и фиксатор корпуса на колонкеРаз в 3 дняИ-20А
5Подшипники гильзы шпинделя и гайкиРаз в 6 месяцевЦИАТИМ-203

Транспортировка и распаковка настольно-сверлильного станка 2М112

Для транспортировки станок 2М112 упаковывается в собранном виде. Перед упаковкой корпус сверлильного станка 2М112 опускается по колонке в крайнее положение.

Все обработанные поверхности покрыты слоем антикоррозионной смазки. Комплект принадлежностей упакован вместе с настольно-сверлильным станком 2М112.

Монтаж и установка сверлильного станка 2М112

Установить сверлильный станок 2М112 на деревянном или металлическом верстаке. При установке станок 2М112 должен быть надежно заземлен и подключен к общей системе заземления цеха. К верстаку настольно-сверлильный станок кренить 4 болтами.

Подготовка настольно-сверлильного станка 2М112 к первоначальному пуску

Удалить антикоррозионные покрытия, нанесенные перед упаковкой на открытые обработанные неокрашенные части станка, с помощью авиационного бензина или уайт-спирита (тяжелого бензина), или керосина.

Смазать все места, указанные в разделе «Система смазки».

Схема расположения и спецификация подшипников качения настольно-сверлильного станка 2М112

№ подшипников по стандарту

180305

180203

180104

8204

ГОСТ

8882-75

8882-75

8882-75

7872-89

Тип шарикоподшипникарадиальный однорядныйрадиальный однорядныйрадиальный однорядныйупорный однорядный
Место установок узелВтулка шлицеваяШпиндельШпиндельШпиндель
Место установок № вала1111
№ позиции по схеме1234
Кол-во2111



Спецификация

чертежей изнашивающихся деталей настольно-сверлильного станка 2М112



Обозначение детали

Наименование детали

Кол-во

Вес, кг

Материал

2М112. 21.401

Шпиндель

1

0,7

Сталь 40Х

2М112.21 411

Гайка

1

0.068

Сталь 45

2М112.21.418

Рукоятка

1

0,049

Сталь 45

2М112.21.420

Втулка

1

0,05

Сталь 45

2М112.21.416

Пружина

1

0,06

Сталь 65Г

2М112.21.403

Втулка шлицевая

1

0,15

Сталь 40Х

Втулка шлицевая 2М112-01-01-1

Материал: сталь 40Х ГОСТ 4543-71

Шпиндель 2М112-01-02-2

Материал: сталь 40Х ГОСТ 4543-71

Гайка 2М112-01-02-3

Материал: Сталь 45 ГОСТ1050-88

Покрытие – Хим. Окс.прм.



Пружина 2М112-01-08

Материал: Сталь65Г ГОСТ14959-79

Шпилька 2М112-01-04-1

Материал: Ст 3 ГОСТ 380-2005

Покрытие – Хим. Окс. прм.

Втулка 2М112-01-07

Материал: Ст3 ГОСТ 380-2005

Электрооборудование настольно-сверлильного станка 2М112

  • Электрооборудование сверлильного станка 2М112 рассчитано на питание от сети переменного трехфазного тока напряжением 380В, 50 Гц.
  • В случае необходимости станок 2М112 с электрооборудованием может быть выполнен по особому заказу на напряжение 220В, 50 Гц.
  • Пусковая и защитная аппаратура смонтированы в плите настольно-сверлильного станка 2М112.

Привод станка 2М112

  • Для привода шпинделя (Д1) используется двигатель переменного тока  тип  5АИ 71 А4  (0,55 кВт, 1500 об/мин.) IM 3081

Блокировки 2М112

  • При вращении двигателя (Д1) в одну сторону включение его в другую сторону невозможно.

Защита настольно-сверлильного станка 2М112

  • Электрооборудование станка 2М112 защищается от коротких замыкании и перегрузок однополюсным автоматическим выключателем.
  • Для предотвращения самозапуска электродвигателей применена нулевая защита с использованием контактов магнитных пускателей K1 и К2.

Принципиальная электрическая схема настольно-сверлильного станка 2М112



Спецификация покупного электрооборудования

Обозначение по схеме

Наименование

Кол-во

QFI

Выключатель автоматический ВА47-2916А

1

КМ1, КМ2

Контактор магнитный КМИ 11210

2

М

Электродвигатель:

1

SB1

Кнопка КЕ021 красн.

1

SB2

Кнопка КЕ011 черн.

1

SB3

Кнопка КЕ011 черн.

1

Указания по подключению и обслуживанию электрооборудования сверлильного станка 2М112

  1. Станок настольно-сверлильный 2М112 должен быть присоединен к общей системе заземления цеха с помощью специального болта, расположенного на плите станка. Заземление станка и эксплуатация его электрооборудования должны производиться в соответствии с требованиями «Правил технической эксплуатации и безопасности обслуживания электроустановок промпредприятий».
  2. При обслуживании, наладке и ремонте электрооборудования станка 2М112 необходимо руководствоваться установленными правилами техники безопасности при электромонтажных работах. Доступ к контактным частям электрических машин и аппаратов разрешается только после отключения станка от сети автоматическим выключателем.
  3. Рекомендуется сделать вначале пробный пуск сверлильного станка 2М112 на холостом ходу на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. В первый период после пуска станка не рекомендуется работать на максимальных оборотах шпинделя.
  4. Для обеспечения длительной и безаварийной работы сверлильного станка 2М112 необходимо регулярно:
    • очищать от пыли, электродвигатель, пусковую и защитную аппаратуру,
    • очищать от нагара контакты,
    • подтягивать по мере необходимости соединения проводов с аппаратурой.

Соблюдение вышеупомянутых правил обеспечит длительную бесперебойную работу сверлильного станка 2М112 и безопасность обслуживающего персонала

Первоначальный пуск настольно-сверлильного станка 2М112

  • Перед первоначальным пуском станка 2М112 должны быть выполнены все указания, изложенные в разделах «Электрооборудование станка» и «Система смазки», относящиеся к первоначальному пуску.
  • Затем делается пробный пуск на холостом ходу на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. Убедившись в нормальной работе всех механизмов станка, можно приступить к его эксплуатации.
  • В первый период после пуска настольно-сверлильного станка 2М112 не рекомендуется работать на максимальных оборотах шпинделя.
