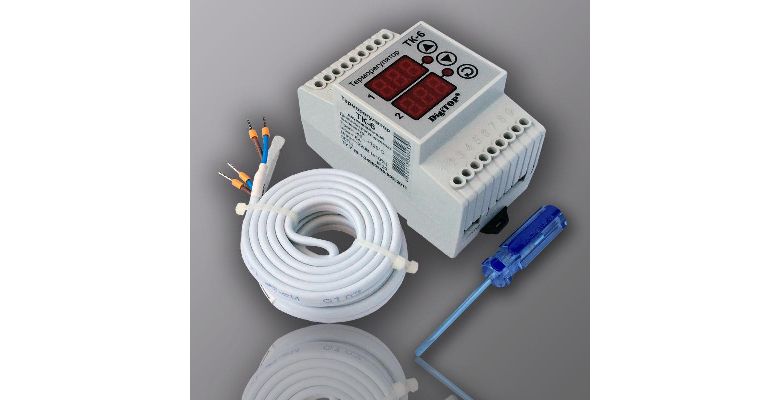

Терморегулятор DigiTOP ТК-6 двухканальный с 2-мя датчиками t
Параметр | Значение |
---|---|
Тип датчика | цифровой датчик DS18B20 |
Количество датчиков | два |
Количество цифровых индикаторов | два |
Диапазон измеряемых температур, С | -50…+125, шаг: 0,1 |
Диапазон регулируемых температур, C | -50…+125, шаг: 0,1 |
Дискретность индикации, C | 0,1 |
Погрешность измерения, C, не более | 0,5 |
Гистерезис (программируется), дельта t, C | 0,1-39,9 |
Выход: | два независимых канала |
выход 1 (реле 1, перекидной контакт) | max 6A / 250в |
выход 1 (реле 2, перекидной контакт) | max 6A / 250в |
Напряжение питания, В | ~220 (+25, -40) 50 (+/-1) Гц |
Потребляемая мощность, Вт, не более | 3 |
Степень защиты | IP20 |
Размер корпуса, модулей по 17,5 мм | 3 |
Общее описание
Терморегулятор ТК-6 DigiTOP — это два терморегулятора с независимыми каналами измерения в одном корпусе. Одновременно может управлять различными устройствами с разными температурными режимами работы «НАГРЕВ» или «ОХЛАЖДЕНИЕ». Цифровые датчики t°C идут в комплекте. Мощность нагрузки — 1000 Вт на один канал.
Назначение и основные характеристики
Терморегулятор ТК-6 DigiTOP двухканальный с независимыми каналами измерения температуры, двумя цифровыми индикаторами и внешними цифровыми датчиками температуры. Расширенный диапазон измеряемой и регулируемых температур от -50 до +125°C — отдельно по каждому каналу с точностью 0,1 °C. Может использоваться как для контроля нагрева так и режим контроля охлаждения — для каждого канала можно выбрать свой режим и гистерезис (дельта t). Два термодатчика входят в комплект прибора. Модульное исполнение для крепления на DIN-рейку 35 мм. На DIN-рейке занимает 3 модуля по 17,5 мм.
- Количество каналов измерения: 2
- Диапазон измеряемых температур: –50…+125°C
- Диапазон регулируемых температур: –50…+125°C, шаг: 0,1°C
- Дискретность индикации: 0,1 °C
- Погрешность измерения: не более 0,5 °C
- Зона гистерезиса(dT): 0,1…39,9°C, шаг: 0,1°C
- Режим работы 1 канал: нагрев или охлаждение
- Режим работы 2 канал: нагрев или охлаждение
- Номинальный ток: 2 реле х 4,5 А
- Максимальный ток: 2 реле х 6. 0 A (250В)
- Питание: ~220 (+25,–40)В, 50(±1)Гц
- Потребляемая мощность: не более 4 Вт
- Корпус для крепления на DIN-рейку: 3 модуля по 17,5 мм
- Размер: 50х70х90 мм
Терморегулятор ТК-6 двухканальный в Тюмене
Срок доставки:
5 — 15 дней
Цена:
По запросу
Терморегулятор DigiTOP TK-6 применяется для регулировки и поддержания установленной потребителем температуры одновременно по двум каналам и индикацией полученных данных на цифровой дисплей. Уникальная конструкция объединила в себе два терморегулятора ТК-3 в едином корпусе. Такое конструкторское решение позволяет одновременно нагревать или охлаждать подконтрольные зоны до различной температуры.
К неоспоримым достоинствам терморегулятора ТК-6 относится: простота в эксплуатации, высокая точность измерений и наглядность отображения полученной информации.
Параметр | Значение параметра |
Электропитание от однофазной сети переменного тока | 220 (±22) В, 50 Гц |
Максимально потребляемая мощность | 4 Вт |
Ток активной нагрузки, не более | 16 А |
Количество каналов измерения | 2 |
Рабочие режимы: | нагрев |
охлаждение | |
Диапазон измеряемых и регулируемых температур | от -55,9 до +127,9°C |
Дискретность индикации | 0,1°C |
Допустимая погрешность измерения не превышает | ±0,5°C |
Зона гистерезиса (Δt) | 39,9°C |
Корпус на DIN-рейку | 3 модуля |
Степень защиты | IP20 |
Двухканальный терморегулятор ТК-6 предназначается для установки на DIN-рейку и по ширине примерно соответствует трём стандартным модулям, устанавливаемым на неё. Всё управление осуществляется микроконтроллером, к которому необходимая информация поступает с двух цифровых температурных датчиков, входящих в комплект поставки.
Управление нагрузкой регулятора температуры ТК-6 осуществляется при помощи электромагнитных реле. Все необходимые для работы устройства данные пользователь вводит при помощи кнопок, находящихся на передней панели. Внесённые параметры хранятся в энергонезависимой памяти устройства и после выключения подачи тока.
Завод-изготовитель может вносить изменения в конструкцию без изменения потребительских характеристик.
Принцип работы
Терморегулятор ТК-6 с датчиками имеет два режима работы: охлаждение и нагрев. В режиме нагревания, заданная пользователем температура, автоматически поддерживается после достижения ею заданной величины. После этого терморегулятором отключается ТЭН и повторное включение происходит только после достижения установленной минимальной величины. Подобным образом автоматика прибора функционирует и в режиме охлаждения.
Выход из установочного режима осуществляется автоматически, по прошествии 10 секунд после нажатия на любую кнопку. Для перехода к программированию второго канала необходимо нажать кнопку «возврат» и быстро отпустить её.
Настройка прибора подразумевает собой введение трёх параметров для каждого канала:
- режим работы;
- значение поддерживаемой температуры;
- значение разницы между минимальной и максимальной температурой.
Рис. 1 — подключение ТК-6
Комплект поставки
- Терморегулятор цифровой ТК-6 ― 1 шт.
- Температурные датчики DS18B20 ― 2 шт.
- Инструкция по эксплуатации изделия ― 1 шт.
- Защитная упаковка ― 1 шт.
