Выбираем терморегулятор для инфракрасного обогревателя: схема подключения, цены

Существует несколько технологий отопления строений (помещений) любого назначения. Судя по обмену мнениями на тематических сайтах, все большее число собственников обращает внимание на ИК-приборы. Но даже при всех их многочисленных плюсах невозможно вести речь о комфорте, если не организовать грамотное управление инфракрасными обогревателями. Какими бывают терморегуляторы, чем отличаются их модели, какую именно целесообразно приобрести в каждом конкретном случае, как ее правильно подключить, примерная стоимость изделий – в этом небольшом обзоре даны ответы на все вопросы.

Оглавление:

1. Разновидности терморегуляторов и их характеристики
2. Критерии выбора термостата
3. Схемы подключения
4. Расценки

Рассмотрим общее описание различных инженерных решений и схем. Прежде чем купить терморегулятор, следует ознакомиться со всеми его характеристиками, указанными в паспорте, а также порядком подключения.

Типы приборов для управления обогревом

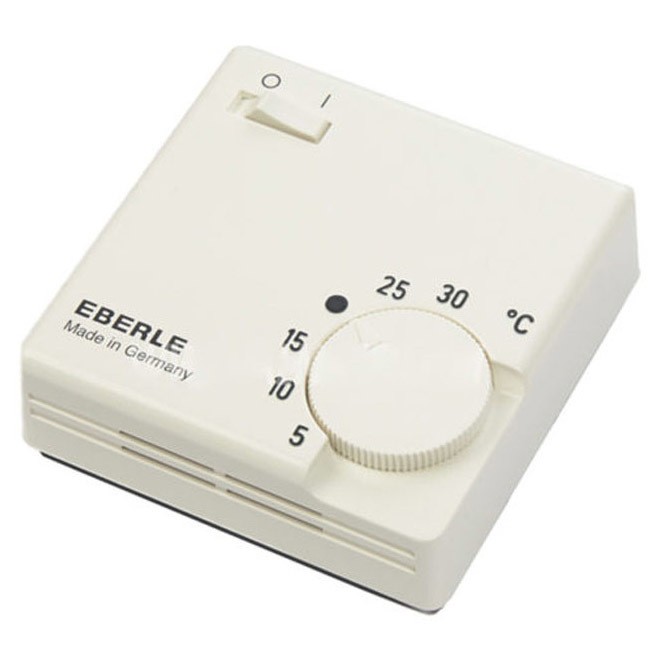

1. Электромеханические.

Самые простые устройства с несложной схемой управления обогревателями. Их нередко именуют термостатами, хотя это не полностью отражает особенность их функционирования. Подобные модели стоят значительно дешевле, чем программируемые терморегуляторы. Пожалуй, это единственный плюс – так отзываются продавцы электронных приборов для контролирования работы инфракрасных обогревателей. Хотя недостатков у механических вариантов терморегуляторов не так уж и много – ручной способ перестройки и большая погрешность. Но насколько это существенно, если немногие могут позволить себе установить в жилище полноценную систему «умный дом»?

Судя по отзывам и статистике продаж, большинство из нас предпочитает именно такой терморегулятор для ИК-обогревателя. И это объяснимо, так как чем проще схема, тем меньше вероятность поломки изделия. Рядовой потребитель несколько настороженно относится к слишком сложным устройствам. У рачительного хозяина при покупке любой техники, в том числе, и для обогрева, сразу же возникает вопрос – где ремонтировать?

В подобных моделях хорошо сочетаются приемлемая цена, простота подключения и высокая надежность. Причем независимо от того, о какой разновидности идет речь. Наверное, это и определяет популярность термостатов. При правильной эксплуатации они служат очень долго. Всем этим критериям вполне соответствует, например, отечественный Ballu. Сравнительно недорогой прибор считается универсальным и подходит для установки в любых жилых и подсобных помещениях. Его можно подсоединять к обогревателям мощностью до 2 кВт, что вполне достаточно при организации основного или дополнительного отопления.

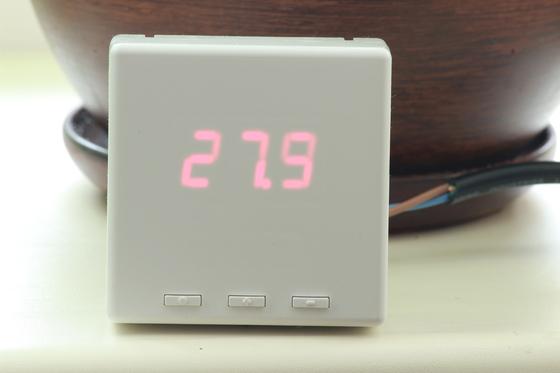

2. Электронные устройства.

Более дорогие, программируемые модели терморегуляторов для инфракрасных обогревателей. Но с учетом возможностей этих приборов они того стоят.

Плюсы электронных термостатов:

• Точность регулирования температуры высокая (в пределах ±0,5°).
• Наличие программатора, что позволяет управлять отоплением даже в отсутствие хозяев.

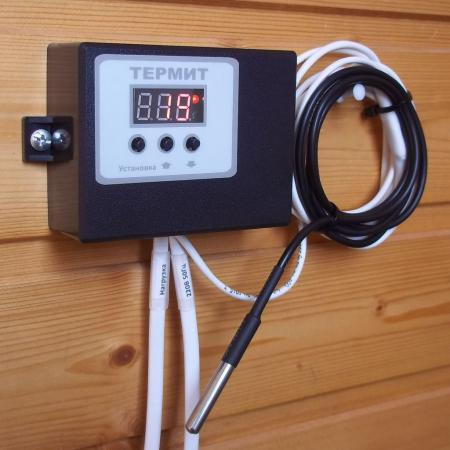

• К таким терморегуляторам предусмотрено подключение внешних датчиков. Это позволяет производить автоматическую корректировку работы инфракрасного обогревателя в зависимости от изменений погоды.

1. Специфика обогрева помещения.

Нюансов по данному пункту множество. Эл/механические терморегуляторы поддерживают температуру на том уровне, который установил пользователь. Этого вполне достаточно, если в доме постоянно кто-то находится, или изменения микроклимата в комнатах в небольших пределах – вопрос несущественный. Эффективность обогрева зависит и от ряда других факторов. Например, насколько утеплены дверные и оконные проемы, «роза ветров», особенности климата в регионе и тому подобное. Немаловажно и то, как расставлены инфракрасные обогреватели, их параметры. В большинстве случаев механических моделей достаточно. Они вполне справляются со своим предназначением и оправдывают стоимость.

Другое дело, если равномерность обогрева жилища имеет значение. Например, постоянство температуры требуется отдельным видам комнатных растений, которые разводят хозяева. Или если жильцы периодически отсутствуют – на работе, в командировке, и регулировать обогрев вручную попросту некому. Следовательно, термостат – не лучшее решение. А если кто-то устанавливает ИК-обогреватели в домашнем инкубаторе или крольчатнике на участке, в теплице и так далее, то для такого применения следует покупать только программируемый вид.

В отличие от сравнительно простых термостатов, они характеризуются большими возможностями и выпускаются в нескольких модификациях. Довольно популярные приборы под брендом Eberle, подключаемые к различным обогревателям, представлены как механическими, так и программируемыми терморегуляторами. Последние, в зависимости от серии, могут работать совместно с разными типами датчиков, отличаются объемом памяти и так далее.

2. Ток нагрузки.

Его несложно вычислить, если посмотреть паспорт терморегулятора и заранее определить, к какому именно обогревателю он будет подключаться.

В документации некоторых термостатов указано, что их можно использовать для одновременного управления несколькими ИК-приборами. Так как все комнаты различаются своей спецификой, такая «универсальность» обогрева вызывает сомнения. Специалисты же вообще не советуют так делать – велик риск выхода из строя терморегулятора.

Типовые схемы правильного подключения

Главный «советчик» – паспорт изделия. Далее – лишь общие нюансы работы. Независимо от типа ИК-прибора, подсоединяются все модели обогревателей к сети через терморегулятор. В этом и состоит смысл управления температурой в помещениях.

1. Как правило, присоединение делается по принципу 1 термостат – 1 обогреватель. Устройство имеет по 2 пары клемм – фазные и нулевые (вход и выход соответственно). По сути, необходимо лишь разорвать цепь питания ИК-обогревателя и установить терморегулятор. Главное – не перепутать провода (нуль и фазу) и правильно выбрать место для крепления. Нюансов его установки много.

2. Тем, кто считает, что рекомендации о нежелательности присоединения к одному термостату нескольких ИК-приборов не для них, следует обратить внимание на точность определения максимального нагрузочного тока. В противном случае устройство быстро выйдет из строя. Вот одна из типовых схем подключения инфракрасных обогревателей через терморегулятор, который является общим органом управления:

Соединение может быть параллельным или последовательным. Но в любом случае понадобится монтаж и ряда других элементов схемы. На рисунке это магнитный пускатель. Получится ли все самостоятельно рассчитать и правильно установить – другой вопрос.

Расценки

Дата: 17 мая 2016

Как выбрать терморегулятор для инфракрасного обогрева

Терморегулятор для инфракрасного отопления это устройство для регулировки и поддержания на заданном уровне температуры воздуха в помещении. Для управления работой систем на основе электрических инфракрасных панелей чаще других используют терморегуляторы торговой марки terneo. Все они в составе поставки имеют встроенный датчик температуры воздуха и не комплектуются таким же для пола. Электрические конвекторы чаще встречаются с уже встроенным терморегулятором в корпус обогревателя.

Преимущество отдельного терморегулятора по сравнению со встроенным в корпус:

• Отдельный регулятор проще в управлении: ЖК-экран достаточной площади и широкие возможности индивидуальной настройки.   Цифровой экран встроенного регулятора способен отображать всю информацию в виде всего трех символов, что усложняет навигацию и управление.
• Вопрос стоимости. К отдельному терморегулятору бренда terneo допускается подключение нескольких конвекторов или инфракрасных обогревателей (суммарная активная мощность 2 — 3 кВт), что экономически целесообразнее покупки ряда нагревателей со встроенной регулировкой.

На какой стадии сейчас ваш ремонт?

Если инфракрасные панели подключаются в процессе ремонта помещения, предпочтительнее поставить терморегулятор в подрозетник (встроенного исполнения). Изредка терморегулятор в подрозетник монтируют способом накладного монтажа, а кабели подводят к нему помощью пластмассовых кабельных каналов разного сечения.

Если ремонтные работы уже выполнены, стоит отдать предпочтение терморегулятору в розетку.

Какая площадь обогреваемого помещения?

Чем больше площадь обогреваемого помещения, тем целесообразней выбрать программируемый терморегулятор для обеспечения экономии. Причем экономия электроэнергии абсолютно не влияет на микроклимат в помещении. Достижимый уровень экономии электроэнергии может составить около 50 %. Терморегулятор будет поддерживать комфортную и экономную температуру в зависимости от вашего ритма жизни. Ночью или при продолжительном отсутствии людей рекомендуем настроить нагрев не более 15 −16 °С.

Прогрессивным решением станет Wi-Fi программируемый регулятор. С целью оптимизации энергорасходов на обогрев в terneo rzx доступна статистика энергопотребления.

На сколько высокие у вас требования к комфорту?

В зависимости от функционала различают следующие терморегуляторы для обогревателей: электромеханические, цифровые и программируемые. Безупречного комфорта можно добиться с помощью недельных программируемых регуляторов. В программируемых с кнопок terneo pro, pro-z, rzx и sen можно задать до 6-ти, а в terneo rzx до 16-ти температурных интервалов в сутки.

Электромеханические и цифровые терморегуляторы.

Для первых двух разновидностей общим является наличие чувствительного элемента на основе биметаллической пластины. Это два металла (со своими значениями коэффициента теплового расширения), которые путем прессования превращены в однородную пластину. При нагреве до заданной температуры она из-за разных коэффициентов изгибается в сторону материала с меньшим его значением. При этом одновременно размыкаются контакты подачи питания на нагреватель. К этим разновидностям относят терморегуляторы terneo моделей rz, srz, vt и rol. Они отличаются:

• поддержанием одной постоянной температуры;
• простотой управления: кнопки или колесико;
• базовым набором функций.

Программируемые терморегуляторы

Доступны три основных режима эксплуатации регулятора — «Таймер», «Ручной» и «Отъезд». Для ведения статистики энергопотребления и более точной регулировки температуры данные о мощности приборов вносят в энергонезависимую память устройства. Возможно изменить гистерезис поддержания температуры в диапазоне (0,5 — 10 °С) или яркость свечения экрана. Их основным преимуществом от цифровых и электромеханических стали:

• нагрев согласно недельному расписанию;
• доступны прочие, уникальные в своем роде функции: предварительный прогрев, активация получасовой паузы в обогреве в случае проветривания помещения.
• высокий уровень теплового комфорта;
• значительная экономия электроэнергии.

Wi-Fi программируемый терморегулятор terneo rzx удаленно управляется посредством смартфона, планшета или компьютера с доступом в интернет.

Оцените новость:

Поделиться:

Инфракрасное лучистое отопление – элементы управления, выключатели, регуляторы, термостаты

Хотя инфракрасные обогреватели (как электрические, так и газовые) работают за счет нагрева предметов и людей, а не воздуха, ими можно управлять с помощью традиционных термостатов, которые регулируют температуру воздуха в помещениях после объекты и массы были нагреты.

Поскольку инфракрасные устройства имеют длительный срок службы и обычно устанавливаются вне досягаемости, большинство из них не имеют встроенных систем управления. При проектировании системы для дома, ресторана, бара или другого объекта мы сосредотачиваемся на предоставлении наилучшего варианта управления системой, которая подходит для обогреваемого помещения, будь то внутреннее, наружное, бытовое или коммерческое оборудование.

От простых выключателей включения/выключения до дуплексных стековых переключателей, входных регуляторов INF и программируемых термостатов — мы предлагаем широкий ассортимент различных элементов управления, которые доступны в различных конфигурациях, включая варианты для монтажа в стене или на поверхности, с атмосферостойкими крышками или без них. Наряду с этим мы также предоставляем дополнительные аксессуары, такие как ножки и штативы, которые могут превратить определенные продукты в отдельно стоящие обогреватели.

Мы предлагаем широкий спектр элементов управления, обеспечивающих гибкость и функциональность для наилучшего удовлетворения потребностей любой жилой или коммерческой недвижимости. Удобная регулировка интенсивности нагрева, дополнительные функции таймера и максимальная энергоэффективность, а также создание нескольких зон нагрева с одним или несколькими нагревателями в каждой зоне. Для более крупных работ мы изготовим релейные панели по индивидуальному заказу в нашем магазине панелей UL 508 в соответствии с требованиями вашего приложения, и каждая панель перед отправкой с завода проверяется на соответствие нашим стандартам качества.

Электрические инфракрасные пульты управления Value

Простые выключатели предназначены для использования со всеми одноэлементными нагревателями.

• Недорогой вариант управления для всех одноэлементных нагревателей.
• Диапазон 120/277 В переменного тока (макс. 20 А на переключатель).
• Каждый обогреватель должен иметь собственный выключатель.

Встраиваемая в стену для внутренних и наружных защищенных зон

14-4400 Одинарная настенная пластина из нержавеющей стали с монтажной коробкой

14-4405 Двойная настенная пластина из нержавеющей стали с монтажной коробкой

Встраиваемая в стену для открытых площадок

14-4410 Одинарный монтаж заподлицо с защитой от атмосферных воздействий с крышкой

5-

Поверхностный монтаж на открытых площадках

14-4420 Всепогодный бокс для одинарного поверхностного монтажа

14-4425 Двойной всепогодный бокс для поверхностного монтажа

Двухэлементные переключатели серии WD с нагревателем .

• Недорогой вариант управления для всех двухэлементных нагревателей.
• Возможность независимо включать и выключать каждый элемент, эффективно обеспечивая половинную/полную мощность.
• Диапазон 120/277 В переменного тока (макс. 20 А на переключатель).

Встраиваемая в стену для внутренних и наружных охраняемых зон

14-4300 Одинарная настенная панель из нержавеющей стали с монтажной коробкой

14-4305 Двойная настенная панель из нержавеющей стали с монтажной коробкой

на стене для открытых открытых площадок

14-4310 Одноподневный крепление с защитой от атмосферных воздействий

14-4315 Двойное промывочное крепление. Всепогодный корпус для одинарной установки на поверхность

14-4325 Всепогодный корпус для установки на две поверхности

Входные регуляторы INF предназначены для использования с одноэлементными нагревателями.

• Недорогой вариант управления для одноэлементных нагревателей мощностью до 3000 Вт (максимум 15 А).
• Не диммер — INF плавно включает и выключает нагреватель через равные промежутки времени, когда он не работает на полную мощность.
• Каждый обогреватель должен иметь свой входной регулятор INF.

Номера деталей регулятора

• , указанные ниже, предназначены для 240 В (также доступны для 120 В).

Встраиваемые в стену для внутренних и наружных охраняемых помещений

14-4200 Одинарная настенная пластина из нержавеющей стали с монтажной коробкой

14-4205 Двойная настенная пластина из нержавеющей стали с монтажной коробкой

Встраиваемая в стену для открытых площадок

Одинарное крепление Infratech, защищенное от непогоды1 04-42 Крышка

14-4215 Двойной монтаж заподлицо с атмосферостойкой крышкой

Поверхностный монтаж для открытых площадок

14-4220 Погодостойкий бокс для одинарного монтажа

14-4225 Погодостойкий бокс с двойным поверхностным монтажом

Инфракрасные элементы управления газовой трубки

Мы предлагаем множество различных вариантов управления, начиная с одно- или двухступенчатого модулирующего термостата и заканчивая релейными панелями и панелями мониторинга на основе ПЛК с возможностью подключения BACnet. .

На что обратить внимание перед покупкой?

Большинство панельных инфракрасных обогревателей по-прежнему продаются без термостата, но знаете ли вы, что в соответствии с правилами ЕС по экодизайну инфракрасные обогреватели теперь должны продаваться с термостатом? И на это есть причина, без термостата вы часто нагреваете слишком много и слишком долго, пока не станет настолько тепло, что вы отключите нагрев, потому что чувствуете себя некомфортно. Но на градус Цельсия меньше можно сэкономить до 6% энергии и чувствовать себя более комфортно! Но с количеством термостатов и функций, предлагаемых сегодня на рынке, можно запутаться. Мы разъясняем, на что обращать внимание при покупке инфракрасного обогревателя с термостатом и что на самом деле делают различные функции.

Возможны три варианта подключения термостата:

1. Вставной термостат: Вилка панели инфракрасного обогрева подключается к термостату, который затем вставляется в розетку. Преимущество этого варианта в том, что термостат можно легко и быстро настроить без найма электрика. Кроме того, инфракрасный обогреватель можно легко снять со стены, поскольку проводка не проводилась. Недостатком является то, что он выглядит довольно громоздким, и все кабели видны. Эта версия доступна с термостатом дистанционного управления и без него.
2. I Инфракрасный обогреватель с термостатом, подключенный напрямую к электричеству: Здесь инфракрасный обогреватель подключается напрямую к электричеству через термостат. Опять же, есть выбор между термостатом с дистанционным управлением с ресивером или простым термостатом, который постоянно устанавливается на стене. Преимущество этого варианта в том, что кабель не виден и розетка не используется. Недостатком является то, что панель инфракрасного обогрева может быть подключена только электриком и не может быть легко снята со стены, например, при перемещении. Этот вариант обычно используется для потолочного монтажа, так как нет розетки для подключения.
3. Встроенный приемник термостата: Оставляет открытыми все опции. Это самая инновационная версия инфракрасных панельных обогревателей с термостатами. Преимущество этой версии в том, что у вас есть все возможности как подключить обогреватель напрямую в розетку, так и подключить обогреватель к электросети. Нет необходимости в неуклюжих разъемах, а поскольку приемник встроен, вы можете выбрать проводное подключение панели или просто подключить панель к розетке питания. Жесткая проводка означает, что кабели скрыты, но снова потребуется электрик. Здесь у вас есть выбор между питанием от батареи или термостатами, которые необходимо подключать к электричеству с помощью вилки или проводки. В этом варианте вы можете управлять инфракрасным обогревателем либо через беспроводной термостат, либо через приложение для смартфона, либо непосредственно на обогревателе. Также в этом варианте одинаково удобен потолочный и настенный монтаж.

Функции термостата инфракрасного обогревателя: что они на самом деле делают?

•   7-дневное программирование : 7-дневное программирование позволяет настроить индивидуальный план отопления для каждого дня недели. Конечно, эту программу можно прервать ручными настройками и позже возобновить. Для среднего потребителя эта функция обеспечивает наибольшую экономию энергии при отоплении инфракрасными панельными обогревателями с термостатом. Первоначальные настройки занимают некоторое время, но затем пользователи получают значительную экономию энергии.
• WiFi: Эта функция позволяет вам управлять инфракрасным обогревателем через приложение, которое взаимодействует с вашим термостатом. Это идеально, если вы спонтанно пришли домой рано или забыли выключить отопление, и это обязательно для загородных домов.
• Обнаружение открытого окна : Еще одна функция, помогающая экономить энергию! Если дверь или окно случайно оставлены открытыми, терморегулятор фиксирует резкое понижение температуры и автоматически отключает отопление на короткое время.
• Адаптивный пуск : Эта функция позволяет термостату запускать или останавливать нагрев в соответствии с заданными условиями.
