Токарный четырехкулачковый патрон: Патроны токарные четырехкулачковые с независимым перемещением кулачков

Содержание

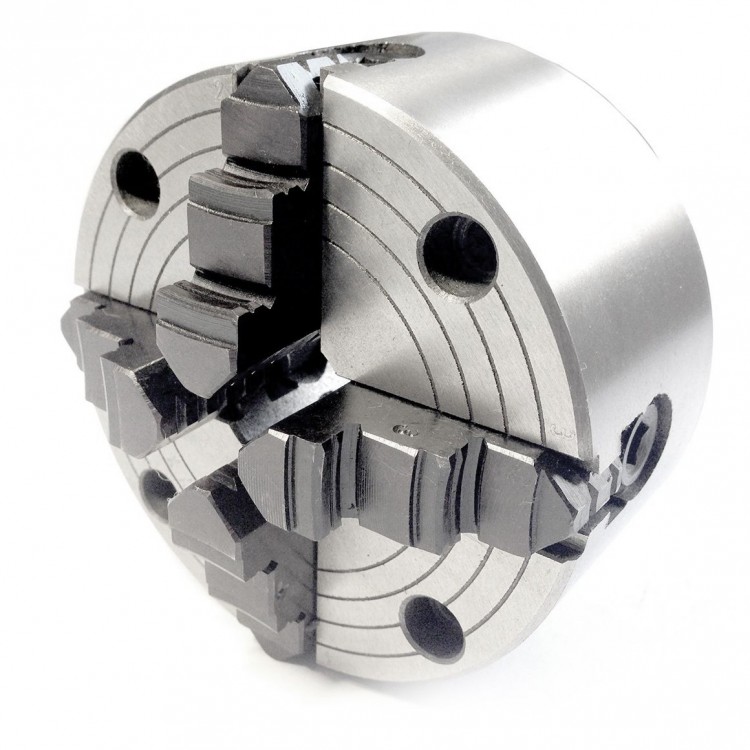

Патроны токарные четырехкулачковые с независимым перемещением кулачков

БЗСП > Товары > Патроны токарные > Патроны токарные ручные > Патроны токарные четырехкулачковые с независимым перемещением кулачков

Патроны токарные четырехкулачковые с независимым перемещением кулачков предназначены для зажима и обработки пруткового материала и штучных заготовок сложной конфигурации, несимметричных, эксцентричных (отливки, поковки, арматура и т.п.) на станках токарной группы. Патроны соответствуют ГОСТ 3890.

Крепление патронов на шпиндель станка — согласно типа патрона.

Патроны поставляются с цельными закаленными кулачками, которые могут выполнять функцию как прямых, так и обратных, после переустановки.

Корпуса патронов диаметром 630-800 мм могут изготавливаться из стали или чугуна. При заказе патрона со стальным корпусом в маркировке добавляется литера «С». Патроны диаметром 250-500 мм и 1000 мм изготавливаются со стальным корпусом.

Размеры и технические характеристики токарных патронов

Обозначение патрона7103-7103-7103-7103-7103-7103-7103-7103-7103-
Наименование параметров-0002-0044-0045-0003-0012-0047-0005-0013-0058-0020-0006-0014-0052-0021-0007-0015-0053-0022-0008-0054-0023-0011-0057-0024-0062-0063-0064
Наружный диаметр патрона D, мм25031540050063080010001250
Тип крепления122122122312231223123123123
Условный размер присоединительного конуса55666888111111811118111115151515
Наружный диаметр присоединительного конуса (пояска) A, мм82,56382,563106,375106,375106,375139,719139,719139,719196,869200196,869196,869139,719270196,869196,869139,719270196,869196,869360285,775285,775360285,775285,775550
Диаметр расположения крепежных отверстий B, мм104,8104,8133,4133,4133,4171,4171,4171,4235171,4235235171,4235235235171,4235235235330,2330,2330,2330,2330,2330,2500
Диаметр крепежных отверстий d, мм12М10М1214М12М1618М16М201822М20М162222М20М162222М202626М242626М2426
Количество крепежных отверстий n444444446486448644868868868
Диаметр проходного отверстия D0, мм75100130180130180180130180190280280
Высота корпуса патрона H, мм8395105105125135130135130135130
Ширина кулачка b, мм3232454560808080
Диаметр зажимаемых поверхностей, мм15-18020-24535-32035-40045-52055-67070-87070-1120
Максимально допустимая частота вращения, мин-1200015001100700500
(400 чуг. )
400
(300 чуг.)
250150
Масса, не более, кг305090120180290390590

Кулачки для четырехкулачковых токарных патронов с независимым перемещением кулачков

Обозначение
патрона
Модель
кулачков
Наружный диаметр
патрона D, мм
7103-00027103-0045/004250
7103-0044
7103-0045
7103-00037103-0045/004-01315
7103-0012
7103-0047
7103-00057103-0013/004400
7103-0013
7103-0020
7103-0058
7103-00067103-0052/004500
7103-0014
7103-0021
7103-0052
7103-00077103-0053/004630
7103-0015
7103-0022
7103-0053
7103-00087103-0054/004800
7103-0023
7103-0054
7103-00111000
7103-0057
7103-0024
7103-00621250
7103-0063
7103-0064



Вам также будет интересно…

  • Патроны токарные четырехкулачковые с независимым перемещением кулачков и зубчатым венцом

    Подробнее

Токарные патроны для станков — виды, нюансы выбора различных токарных патронов.

Кулачки для токарных патронов.


Токарный патрон — важный элемент оснастки токарного станка. От того, насколько надежно закреплена заготовка на станке, зависит точность обработки. От качества изготовления патрона — зависит длительность эксплуатации. В процессе совершенствования металлообрабатывающих технологий было разработано множество конструкций патронов, из которых были выбраны наиболее эффективные.


Закрепление патронов на токарном станке


Крепление и центрирование токарных патронов производится на шпинделе токарного станка. Диаметры патронов и способы их крепления — стандартизированы. В зависимости от производителя патроны будут обозначаться типом (по ISO) или исполнением (по Гост). Распространенная конструкция конца шпинделя — это крепление типа С или типа D (cam-lock). Существуют и другие конструкции шпинделя.


Для крепления токарных патронов широко используются фланцы и планшайбы, размещаемые на шпинделе. Они имеют такую же конструкцию, как и фланец токарного патрона, однако такие приспособления позволяют значительно повысить универсальность, поскольку на них можно устанавливать различные патроны. На планшайбах имеются многочисленные отверстия для затяжных болтов и центрирующий выступ. При установке патрона на планшайбу или фланец также можно добиться высокой точности.


Виды токарных патронов


Токарные патроны делятся на такие виды:


  • Механические. Наиболее распространенный класс патронов, разделяется на кулачковые, поводковые, цанговые. Первая группа сейчас практически вытеснила вторую и, в свою очередь, делится на самоцентрирующиеся, обычно с 3 кулачками, и несамоцентрирующиеся, у которых количество кулачков может быть 2, 4 или 6. Шестикулачковые патроны используются реже всего.

  • Механизированные: Пневматические, гидравлические, электрические. Автоматизируют процесс зажима-разжима заготовки с заданным усилием. Гидравлические патроны чаще используются на станках с диаметром патрона больше 200 мм (диаметры импортных патронов указаны в дюймах 6, 8, 10, 12, 15 и далее дюймов). Пневматические патроны применяются на токарных автоматах. Цанговые патроны служат для зажима прутковой заготовки относительно небольшого диаметра. Электрические. не получили широкого распространения.




Токарный патрон с механическим управлением

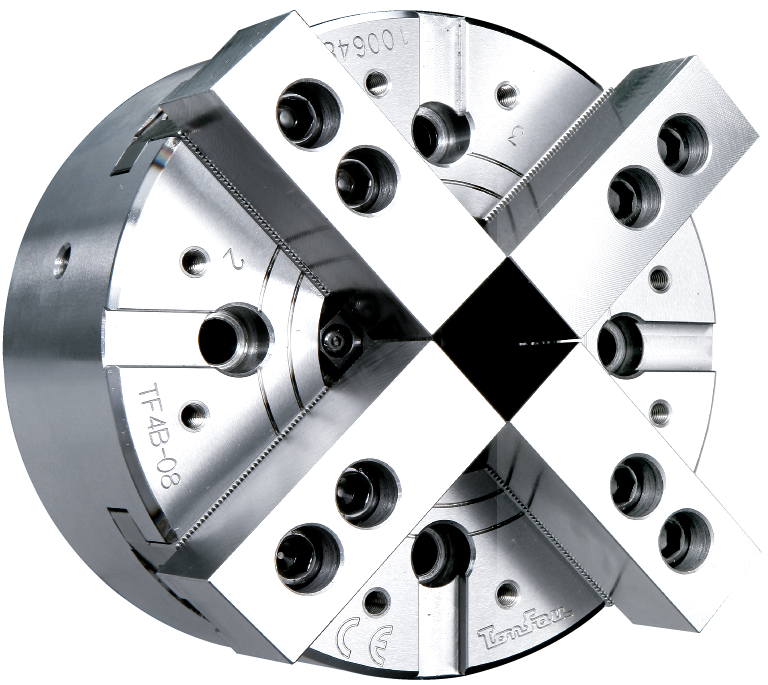

Патрон с пневматическим приводом


Наружный диаметр токарных патронов находится в пределах 80-1000 мм, из которых наибольшей популярностью пользуются патроны диаметром 80-400 мм. Для изготовления токарных патронов используется сталь и чугун. Особенно прочными выполняются кулачки для токарных патронов, которые испытывают значительные поверхностные и истирающие нагрузки в процессе работы. Поэтому для их производства применяется высококачественная сталь, которая подвергается закалке.


Двухкулачковые патроны


Патроны этого типа имеют достаточно простое строение. Они могут быть ручными с двухзаходным винтом или с механическим приводом. В ручных устройствах винт располагается либо среди кулачков, либо сбоку.


Главный недостаток двухкулачковых патронов — при перекосе кулачков в направляющих из-за боковых зазоров происходит смещение центра заготовки. Поэтому направляющие тщательно шлифуют, а кулачки подгоняют под них с минимальным зазором.


Ходовой винт выполняется из прочных легированных сталей с высоким содержанием хрома. Кулачки производятся из цементируемой стали, термическая обработка которой придает высокую прочность.


Трехкулачковые патроны


Трехкулачковый патрон получил наибольшее распространение. Причина высокой популярности — быстрота крепления деталей, что особенно важно в мелкосерийном производстве, где смена заготовок происходит весьма часто.


В отличие от патронов клинореечного типа, этот патрон не требует времени на переналадку, когда устанавливается заготовка другого размера. Центрирование патрона может выполняться цилиндрическим пояском или конусом.


Патрон представляет массивную планшайбу, в которой прорезаны радиальные пазы. В них перемещаются три кулачка, приводимые в действие конической зубчатой передачей, которая смонтирована внутри планшайбы. Одно из колец снабжено торцевой резьбой, называемой спиралью Архимеда, при помощи которой его можно вращать ключом. При вращении этой спирали происходит одновременное перемещение всех кулачков.


Четырехкулачковые патроны


Патрон этого типа имеет кулачки, которые перемещаются независимо друг от друга, что обеспечивает ему широкие возможности. С другой стороны, из-за потребности в центрировании заготовки закрепление детали требует большего времени, чем на самоцентрируемых устройствах.


Наиболее простые четырехкулачковые токарные зажимы представляют собой чугунную планшайбу, на которой винтами зажимаются кулачки. Планшайба имеет лучевые пазы, на которых возможно размещение дополнительной оснастки.


Для крупных станков используются массивные патроны с Т-образными пазами. Перемещение кулачков выполняется винтами, ось которых лежит на плоскости планшайбы. В таких патронах часто используются составные кулачки.


Выбор токарного патрона


Выбор патрона ведется в зависимости от обрабатываемой детали. Двухкулачковые патроны применяются для зажима небольших фасонных заготовок. Для простых симметричных заготовок чаще всего используются трехкулачковые патроны, которые позволяют быстро закрепить деталь на шпинделе. Чтобы зажать несимметричную деталь, применяются двух- или четырехкулачковые патроны. Благодаря независимому перемещению кулачков, их можно настроить на детали различной формы.


Если длина заготовки превышает ее диаметр в 4 раза и более, то ее крепление выполняется патроном, в зависимости от формы, и подвижным центром задней бабки. Другим вариантом является применение крепления заготовки в центрах с использованием поводкового патрона для передачи вращающего момента. Таким образом можно закреплять деталь, длина которой превышает диаметр в 10 раз. Для еще более длинных заготовок используются дополнительные опоры — люнеты.


Несмотря на все разнообразие патронов для токарных станков с ЧПУ, некоторые детали сложной и несимметричной формы невозможно закрепить в них. Для таких заготовок используются планшайбы с противовесом.


Дата внесения последних изменений 16.06.2020

Предыдущая статья

Следующая статья



Получить консультацию


по инструменту, методам обработки, режимам или подобрать необходимое оборудование можно связавшись с нашими менеджерами или отделом САПР





Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля


Отправляя заявку, вы соглашаетесь с политикой конфиденциальности

Проработать технологию, подобрать станок и инструмент









4-кулачковый универсальный (чугун) | Токарные патроны Gator

Перейти к основному содержанию

Пожалуйста, включите JavaScript в вашем браузере для лучшего использования веб-сайта!

Сортировка и фильтрация

Показать12243648

Главная

4-кулачковый универсальный (чугун)

Тип патрона

Тип патрона

  • Спиральный
Крепление для патрона

Крепление для патрона

  • Переднее крепление
  • Однотонная спинка
Диаметр патрона (дюймы)

Диаметр патрона (дюймы)

  • 04
  • 05
  • 06
  • 08
  • 10
  • 12
  • 16
  • 20
  • 25
  • 32
  • + Еще
Материал корпуса

Материал корпуса

  • Чугун
Количество губок

Количество губок

Тип губок

Тип захвата

  • 2 реверсивных
  • Твердый твердый
Бизон Кросс

Бизон Кросс

  • 7-814-0500
  • 7-814-0600
  • 7-814-0800
  • 7-814-1000
  • 7-814-1200
  • 7-814-1600
  • 7-840-0500
  • 7-840-0600
  • 7-840-0800
  • 7-840-1000
  • 7-840-1200
  • 7-840-1600
  • 7-840-2000
  • 7-840-2500
  • 7-845-0400
  • 7-845-0500
  • 7-845-0600
  • 7-845-0800
  • 7-845-1000
  • 7-845-1200
  • 7-845-1600
  • + Еще

4-й чек для прокрутки, 10-дюймовый чугунный корпус, переднее крепление, 2 ПК жестко Rev.

Jaws

БЕСПЛАТНО

4-й чек 2 шт. Жесткие поворотные кулачки

Бесплатно

4-кулачковый спиральный патрон, 10-дюймовый чугунный корпус, гладкая задняя часть, цельные твердые кулачки

Бесплатно

4-кулачковый спиральный патрон, 12-дюймовый чугунный корпус, переднее крепление, 2 кулачка с жестким реверсом из поликарбоната

Бесплатно

9000 2

4-х кулачковый спиральный патрон, литой 12″

Бесплатно

4-кулачковый спиральный патрон, 12-дюймовый чугунный корпус, гладкая задняя часть, цельные твердые кулачки

Бесплатно 90 136

4 — Кулачковый спиральный патрон, 16-дюймовый чугунный корпус, переднее крепление, 2 поликарбонатных жестких реверсивных кулачка

Бесплатно

4-х кулачковый спиральный патрон, 16-дюймовый чугунный корпус, гладкая задняя часть, 2 кулачка с твердым покрытием из поликарбоната

Бесплатно

900 02

4-х кулачковый спиральный патрон, литой 16″ Железный корпус, гладкая задняя часть, цельные кулачки

Бесплатно

4-х кулачковый спиральный патрон, 20 дюймов, чугунный корпус, гладкая задняя часть, 2 шт.

жестких поворотных кулачка

Бесплатно 90 136

4 — Кулачковый спиральный патрон, 25-дюймовый чугунный корпус, гладкая задняя часть, 2 поликарбонатных жестких реверсивных кулачка

Бесплатно

4-кулачковый спиральный патрон, 32-дюймовый чугунный корпус, гладкая задняя часть, 2 кулачка с жестким реверсом из поликарбоната

Бесплатно

900 02

4-х кулачковый спиральный патрон, 4 дюйма литой Железный корпус, гладкая задняя часть, твердые цельные кулачки

Бесплатно

4-кулачковый спиральный патрон, 5-дюймовый чугунный корпус, переднее крепление, 2 поликарбонатных жестких поворотных кулачка

Бесплатно 9013 6

4 — Кулачковый спиральный патрон, 5-дюймовый чугунный корпус, гладкая задняя часть, 2 поликарбонатных жестких реверсивных кулачка

Бесплатно

4-кулачковый спиральный патрон, 5-дюймовый чугунный корпус, гладкая задняя часть, цельные твердые кулачки

Бесплатно

900 07 4-кулачковый спиральный патрон, 6-дюймовый чугунный корпус, Переднее крепление, 2 кулачка с жестким креплением

Бесплатно

4-кулачковый спиральный патрон, 6-дюймовый чугунный корпус, гладкая задняя часть, 2 кулачка с жестким вращением

Бесплатно 90 136

4 — Губковый спиральный патрон, 6-дюймовый чугунный корпус, гладкая задняя часть, твердые сплошные кулачки

Бесплатно

4-х кулачковый спиральный патрон, 8-дюймовый чугунный корпус, переднее крепление, 2 кулачка с жестким реверсом PC

Бесплатно

4-х кулачковый спиральный патрон, 8 дюймов литой

Бесплатно

4-кулачковый спиральный патрон, 8-дюймовый чугунный корпус, гладкая задняя часть, сплошные твердые кулачки

Бесплатно 901 36

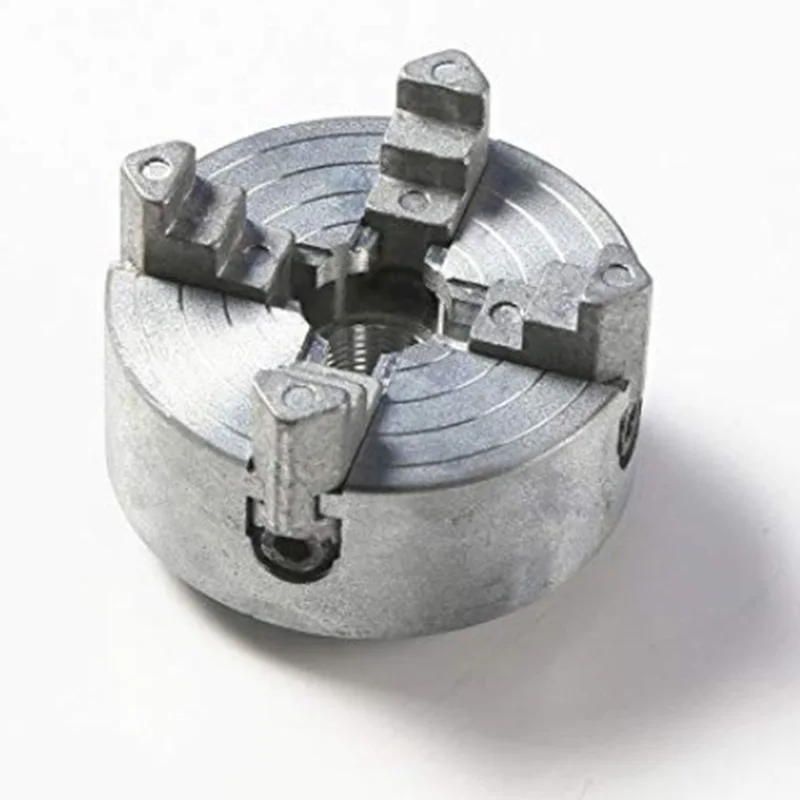

2,5-дюймовые 4-кулачковые патроны — с различной резьбой — Sherline Products

  • Описание

  • инструкции

  • Технические характеристики

  • Запасные части

  • 3D вид

Этот патрон сочетает в себе простоту использования 3-кулачкового патрона с некоторыми преимуществами 4-кулачкового патрона. Он автоматически центрирует квадратную или круглую заготовку. (Приклад должен иметь точную форму, чтобы все четыре захвата могли захватывать его.) Он также будет захватывать тонкостенные трубы в четырех местах, а не в трех, что распределяет нагрузку и обеспечивает больший захват без разрушения трубы.

При повороте рифленой части внешнего диаметра патрона одновременно прокручиваются все четыре кулачка. В комплекте с патроном идут два стержня Томми для затягивания и ослабления патрона.

Точность центрирования самоцентрирующихся патронов составляет несколько тысячных долей дюйма. Если требуется идеальная точность центрирования, см. раздел о 4-кулачковых патронах с независимыми кулачками.

Этот патрон удерживает детали диаметром от 3/32″ до 1-3/16″ с кулачками в нормальном положении и до 2-1/4″ с перевернутыми кулачками.

Патроны для Sherline и других токарных станков

Патрон доступен с несколькими вариантами резьбы шпинделя для использования на Sherline (3/4-16) и других станках, таких как старые токарные станки Unimat (12 мм x 1 мм и 14 мм x 1 мм).
*Обратите внимание, что патроны с размерами резьбы, отличными от 3/4″ x 16, изготавливаются на заказ и имеют срок поставки 5-7 рабочих дней.

Варианты кулачков

  • Для тех, у кого скорость и простота использования важнее, чем максимальная точность, и кому нужен патрон, который с самого начала не затянут (без дополнительной оплаты).
    Добавьте примечание «свободные челюсти»  в поле для комментариев над номером
  • .
    Губки из мягкой (не закаленной и не обработанной) стали

  • также доступны при сборке собственного патрона.





Неправильное использование станков и их принадлежностей может привести к серьезным травмам. Прежде чем использовать этот инструмент, внимательно прочитайте инструкции и убедитесь, что понимаете его правильное и безопасное использование.

Всегда надевайте защитные очки при работе со станками .

Загрузить инструкции в формате PDF

Диаметр патрона 2,5″
Объем захвата С губками в нормальном положении: 3/32″ (2 мм) – 1-3/16″ (30 мм)

С губками в обратном положении: 3/32″ (2 мм) – 2-1/4″ (56 мм)

Диаметр сквозного отверстия .687″ (17 мм)
Размер резьбы P/N 1075 – 3/4-16 (Sherline)
P/N 1077 – 12 мм x 1 мм (Unimat SL 1000)
P/N 1079 – 14 мм x 1 мм (Unimat 3 или Cowells)
Материал корпуса патрона 12L14 Сталь
Материал кулачков патрона 12L14 Цементируемая сталь
Деталь № Описание Количество
10751
10771
10790
Корпус 4-кулачкового патрона 2,5″, резьба 3/4-16 *Отдельно не продается
Корпус 4-кулачкового патрона 2,5″, резьба 12 мм x 1 мм *Отдельно не продается
Корпус 4-кулачкового патрона 2,5″, резьба 14 мм x 1 мм 904 44 *Нет продается отдельно
1
10412 2,5-дюймовая спиральная спираль *Отдельно не продается 1
10413 Стопорное кольцо патрона 1
11771 4-кулачковая кулачковая кулачка – самоцентрирующаяся* 4
40580 Бар Томми 2

*Поскольку кулачки патрона отшлифованы на заводе, чтобы точно соответствовать корпусу патрона, вы должны отправить свой патрон обратно к нам для установки новых кулачков.
