Разрывная нагрузка троса – Какую нагрузку выдерживает стальной трос

Содержание

  • Разновидности стальных канатов
  • Параметры прочности стальных тросов на разрыв


При покупке такелажных приспособлений важно знать, какую нагрузку выдерживает трос, поскольку любой перегруз может привести к обрыву подвесной системы. Допустимые значения стального каната определяются его прочностными характеристиками, которые могут варьироваться согласно конструкции, диаметру и способу производства.

Разновидности стальных канатов


Тросы относятся к крученым или витым изделиям, изготавливаемым из стали, синтетических и органических нитей. В производстве стальной продукции применяется оцинкованная высокоуглеродистая проволока сечением 0,4–3 мм, обладающая значительным запасом прочности при нагрузках на разрыв (от 130 до 200 кгс/мм2).


Металлические нити, используемые в изготовлении продукции, бывают нескольких марок. Наилучшими прочностными характеристиками обладает проволока категории В, менее качественным считается сырье марок I и II. Прежде чем определить, какую нагрузку выдерживает трос 5 мм или другой толщины, следует принять во внимание, что вне зависимости от качества материала канаты различаются между собой по конструкции и бывают трех типов:

  • Одинарной свивки – сделаны из одной пряди с проволокой одинакового сечения. Их элементы свиваются вокруг одной из металлических нитей до 4-х слоев. Маркируются стальные тросы как сумма из цифр, указывающих на число проволок в плетении. Например, 1+9+9 говорит о том, что в канате имеется 19 проволок, из них одна размещается в центральной части, 9 свиты в первом слое и 9 во втором.

  • Двойной свивки – изготовлены из нескольких прядей, накладываемых в 1–2 слоя вокруг сердечника. Для сердечника используют свитую проволоку, органические или минеральные материалы, которые улучшают прочность стального троса и предотвращают проваливание прядей внутрь изделия. Чаще всего такую продукцию применяют для тросовой работы.

  • Тройной свивки – сделаны из нескольких тросов. Как и при двойной свивке, они имеют сердечник, однако изготавливаются из проволоки меньшего сечения и используется там, где необходима повышенная гибкость канатов (как правило, для кабельных работ).


Проволока, расположенная в разных слоях, может иметь точечное, линейное или точечно-линейное касание. Устанавливая, какую нагрузку выдерживает трос диаметром 6 мм или иной толщины, нужно учитывать, что канаты с точечным касанием (ТК) актуальны только при незначительных пульсирующих нагрузках. Изделия с линейным касанием (ЛК) отличаются обширной сферой применения, а с точечно-линеныйм (ТЛК) используются в местах, где ЛК не могут обеспечить рекомендуемый запас прочности.


При изготовлении продукции обычно применяется крестовая свивка. Проволока в ее наружном слое имеет различное направление, что гарантирует более крепкое сплетение и простоту в эксплуатации. По желанию заказчиков заводы-производители могут изготовить и другие разновидности свивки, такие как одностороннюю и комбинированную.


Помимо классификации по конструкции, канаты делятся по степени скручивания и могут быть гибкими или жесткими. Последние характеризуются более высокой прочностью на разрыв, поскольку выпускаются из малого числа металлических нитей большого диаметра. Для сравнения гибкости тех или иных модификаций можно воспользоваться таблицей.









Вид


Конструкция


Коэффициент гибкости



Однопрядный


1х19


5


1х37


7


ЛК-О


6х19+1


12


ТК


6х19+1


15


ТЛК-О


6х37+1


21


Тройной свивки


6х6х7+7


27

Параметры прочности стальных тросов на разрыв


Чтобы установить, какую нагрузку выдерживает стальной трос, важно учесть, что его выбор определяется двумя основными параметрами – разрывной и рабочей прочностью.

Разрывная прочность


Под разрывной прочностью понимается минимальное усилие на канат, при котором он будет рваться. Если необходимо определить эту величину троса стального, характеристики на разрыв берут из ГОСТ или выявляют по формуле:


R=Kd2, где

  • K – коэффициент запаса прочности;

  • d – диаметр, мм.


Коэффициент К при подсчете разрывной нагрузки тросов является неизменным и выбирается в зависимости от разновидности конкретной продукции. Так, если надо выяснить значение изделия однопрядного типа, используют показатель 70. Для каната с одним органическим сердечником берут цифру 40, с несколькими сердечниками – 34.

Рабочая прочность


Чтобы подобрать изделие под конкретные условия работы, необходимо ориентироваться на рабочую прочность стальных тросов на разрыв. Этот параметр определяется как допустимое натяжение, которое канат может выдержать при эксплуатации без потери целостности. Для подсчета значения можно использовать следующую формулу:


Р= R/К, где

  • R – разрывная прочность, кгс;

  • K – коэффициент запаса крепости.


Важно учитывать, что данный параметр, равно как и разрывное усилие, зависит от толщины каната. Иными словами, характеристики стального троса 5 мм будут отличаться, например, от разрывной нагрузки троса 6 мм. Обратите внимание, что за единицу измерения при подсчетах рабочей крепости принимается 1 килоньютон (кН), равный 100кг.

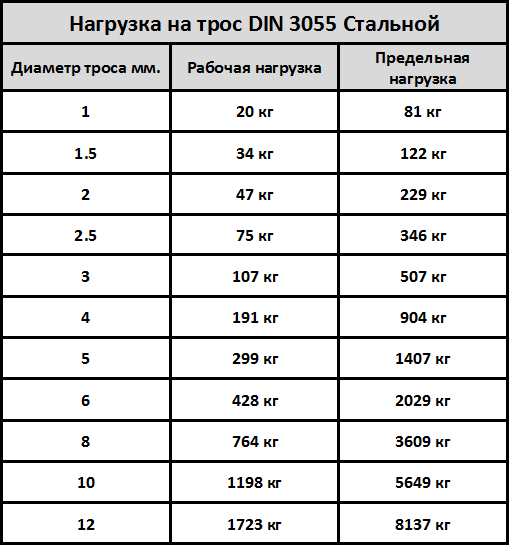

При определении допустимого и разрывного усилия стальных канатов таблица ниже поможет выяснить характеристики наиболее распространенных диаметров.










Диаметр


Допустимая нагрузка на трос, кН


Разрывное усилие, кН


2 мм


0,47


2,35


3 мм


1,06


5,29


4 мм


1,88


9,41


5 мм


2,94


14,7


6 мм


4,24


21,2


8 мм


7,52


37,6


10 мм


17,6


58,8


Как понятно из предложенной таблицы, канаты данных диаметров будут продолжительное время функционировать без повреждений при нагрузках в диапазоне 47–174 кг. Вместе с тем, усилие, необходимое для их повреждения, составляет от 235 кг для металлического троса 2 мм до 5880 кг для троса 10 мм.


На основании сказанного можно сделать вывод, что параметры прочности канатов играют основополагающую роль при покупке. Если заблаговременно выяснить разрывные нагрузки стальных тросов и подобрать их под конкретные рабочие условия, изделия будут надежно и длительно выполнять свои функции при перевозке или подъеме грузов.

Допустимая нагрузка стальных тросов и канатов

Прочность стального троса – это один из основных критериев его оценки. От прочности изделия, которая определяется его толщиной, конструкцией и способом изготовления, зависит допустимая нагрузка стальных тросов.



Параметры прочности


Прочность стального троса характеризуется двумя параметрами: наименьшей и наибольшей нагрузкой. Минимальная нагрузка, при которой трос начинается разрушаться, определяет его разрывную прочность. Максимальная нагрузка, при которой трос эксплуатируется долго и без нарушения целостности, определяет его рабочую прочность. Рабочая прочность троса также называется допустимым усилием. Именно от нее зависит, какую нагрузку выдерживает стальной трос.


Допустимая нагрузка стальных тросов (P) измеряется в ньютонах и вычисляется отношением разрывного усилия (R) к коэффициенту запаса прочности (k): P=R/k. Выбираемый при расчетах коэффициент запаса прочности зависит от условий эксплуатации и назначения стального троса.





Какую нагрузку выдерживает стальной трос?


Допустимая нагрузка стальных тросов рассчитывается в зависимости от их толщины (диаметр в миллиметрах). Единица ее измерения – килоньютон (1кН), который равен 102 кг. Ниже представлена допустимая нагрузка для стальных тросов разной толщины:


2 мм – 0,47;


3 мм – 1,06;


4 мм – 1,88;


5 мм – 2,94;


6 мм – 4,24;


8 мм – 7,52;


10 мм – 17,6.


Разрывное усилие (разрушающая нагрузка) также зависит от толщины стального троса:


2 мм – 2,35;


3 мм – 5,29;


4 мм – 9,41;


5 мм – 14,70;


6 мм – 21,20;


8 мм – 37,60;


10 мм – 58,80.


Из таблицы видно, что при нагрузке от 47 до 174 кг стальные тросы толщиной 2-10 мм будут работать длительное время без каких-либо разрушений всего троса или его отдельных элементов. А вот минимальная нагрузка стальных тросов, необходимая для их разрыва, варьируется от 235 кг для самых тонких тросов до 5880 кг для тросов диаметром 10 мм.


В видео расскажем, как рассчитать нагрузку на трос разных ГОСТов


  • +Read More
    Read More

    Канат стальной ГОСТ 2688-80

    Предназанчен для строительных и металлургических кранов, шахтных подъемных установок.

  • +Read More
    Read More

    Канат стальной ГОСТ 3068-88

    Используется в шахтах, в подъемно-транспортных машинах, для подвесных дорог и кабель-кранов, в землеройных и дорожных машинах, для подъемных установок металлургической…

  • +Read More
    Read More

    Канат стальной ГОСТ 7668-80

    Используется на различных строительных объектах, металлургических шахтах, доменных печах, кранах и подъемниках и др.

  • +Read More
    Read More

    Канат стальной ГОСТ 7669-80

    Используется на шагающих экскаваторах для организации гибкой связи ковша и тяговой лебедки, для шахтных установок (вертикальных и наклонных) и в…

  • +Read More
    Read More

    Канат для крана

    Канат для крана – это основной грузонесущий элемент грузоподъемной спецтехники, обеспечивающий подъем/опускание, удерживание большого веса. От его качества и надежности…

    6430



Цепные


Канатные


Текстильные


Круглопрядные

  • Назад

  • Вперёд

Проволочный канат — прочность

Минимальная прочность на разрыв и безопасная нагрузка для стального каната без покрытия с волокнистым сердечником (FC), улучшенной струговой стали (IPS):

90

900 0062 1/4

3

306 06 06 06 09,062 09,062 42

5 8/

900 63

9400 8

2 1

6,17

3 2 1 1/4

62 1 5/8

5 2 9080 4 4 000

8,80

3 2 2

Диаметр каната Минимальная прочность на разрыв Безопасная нагрузка Вес
(дюймы) (мм) (фунты f 2 ) 21 (кН) (фунт f ) (кН) (фунт м /фут) (кг/м) 6,4 5480 24, 4 1100 4,89 0,11 0,16
5/16 6 02 8 7,9 1700 7,56 0,16 0,24
3/8 9,5 12200 54,3 2440 10,9 0,24 0,39 0,39
/16 11,5 16540 73,6 3310 14,7 0,32 0,48
1/2 13 21400 95,2 4280 0,63
9/16 14,5 27000 120 5400 24,0 0,53 0,79
16 33400 149 6680 29,7 0,66 0,98
3/4 19 47600 212 9520 42,3 0,905 60063 2
7/8 22 64400 286 12900 57,4 1,29 1,92
1

 83600 372 16700 74,3 1,68 2,50
1 1/ 8 29 105200 468 21000 93,4 2,13
32 129200 575 25800 115 2,63 3,91
1 9006 3

3 90 2 155400 691 31100 138 3,18 4,73
1 1/2 38 184000 818 36800 164 3,78 5,63
42 214000 852 42800 190 4,44 6,61
1 3/4 1100 49600 221 5,15 7,66
1 7 /8 48 282000 1250 56400 251 5,91

2

52 320000 1420 64000 285 6,72 10,0

масса и сила (вес) могут быть выражены как

м = F / г                                (1)

где

F = сила, вес (Н)

9 9 9 09 м = 3 масса (09 м) 003

g = ускорение свободного падения (90,81 м/с 2 )

Максимальная безопасная масса стального каната 3/8″ , где безопасная нагрузка составляет 10,9 кН. ) / (9,81 м/с 2 )

   =  1111 кг

Скачать и распечатать Таблицу безопасной нагрузки стального троса 01 Защита от скручивания Стальной трос 20 мм для протягивания четырех проводников на линии электропередачи.

Главная > Стальной трос с защитой от скручивания

Продукты

Описание

20-миллиметровая стальная оплетка из троса с закруткой используется для протягивания 3 или 4 проводников на воздушной линии электропередачи. Он сплетен из стальной оцинкованной пряди каната диаметром 4,5 мм.

20 мм плетеный стальной трос с защитой от скручивания

Артикул № Номинальный диаметр Разрывная нагрузка (кН) Диаметр одной нити (мм) Нормальная T/S (Н/мм²) Вес нетто (кг/1000 м)
18210А 20 265,00 Φ4,5 1960 1350

20-миллиметровый стальной трос с защитой от скручивания, плетеный из 12 прядей проволоки 1X25T, 800 или 1000 м/барабан
Упакован в стальной барабан диаметром 1400 мм.

➜
