Вопрос защиты электропроводки от внешних повреждений при помощи труб пвх для электропроводки стал актуальным относительно недавно. Долгое время считалось что собственной изоляции провода вполне достаточно для того чтобы сделать использование электричества безопасным в быту. О дополнительной защите электрических проводов никто и не помышлял. Проводка, проложенная скрытым способом, попросту замуровывалась в стену. Естественно при таком способе монтажа о сменяемой проводке можно было забыть.  При необходимости замены старый провод оставляли в стене, а новый прокладывали поблизости.

О том, что проводка нуждается в дополнительной защите, стали задумываться после того как в домах, стала появляться мощная бытовая техника. Стиральные и посудомоечные машины, микроволновые печи и бойлеры нередко подключались на старую проводку, сечение которой было не предназначено на увеличившиеся нагрузки. Резкое увеличение мощности и как следствие сильный нагрев проводов приводили к оплавлению изоляции, возникновению коротких замыканий, а подчас и пожаров.

В настоящее время наиболее востребованным материалом, который используют при монтаже электропроводки является Пвх труба для электропроводки. При покупке труб следует иметь в виду, что существуют аналогичные изделия, предназначенные для монтажа канализационных систем. Однако к электричеству они никакого отношения не имеют. В этой статье пойдет речь исключительно об электротехнических изделиях.

Трубы из ПВХ для электропроводки широко применяются при необходимости сделать проводку скрытого типа. В этом случае провод не замуровывается по старинке в толщу бетона, а укладывается предварительно в пластиковые трубы.

Преимущества использования пластиковых труб

Благодаря монтажу электропроводки в трубах можно значительно повысить срок службы провода или кабеля, поскольку их изоляция будет находиться под дополнительной защитой. При повреждении скрытой проводки или ее части, легко находить места повреждений и делать замену поврежденного участка.

Трубы для электропроводки и комплектующие соединения имеют небольшой вес, что дает возможность легкой транспортировки и существенно облегчает монтажные работы. При их выполнении не требуется наличие большого опыта и специальных знаний. С такой работой может справиться любой обученный электрик.

Поливинилхлорид не подвержен коррозии, не разрушается под воздействием агрессивных химических веществ и не поддерживает горение. Последнее особенно важно при необходимости подключить осветительные и другие электрические приборы в пожароопасных сооружениях. Например, в уличных киосках.

Разновидности пластиковых труб

Наиболее распространенными типами пластиковых труб для электропроводки являются ПНД и ПВХ трубы. Эти изделия имеют разный состав. Поэтому их характеристики имеют значительные отличия. В частности, основным достоинством изделий из ПНД (полиэтилен низкого давления) является их экологическая безопасность и неподверженность воздействию коррозии.

Это лучший вариант при необходимости проложить электрическую проводку в помещениях с повышенной влажностью. Кроме того, ПНД отличается достаточной прочностью и может использоваться в широком диапазоне температур (от-2С до+90С). Недостатком ПНД является горючесть, а также повышенная чувствительность к воздействию газов и окислению.

Трубы из ПВХ(поливинилхлорид)

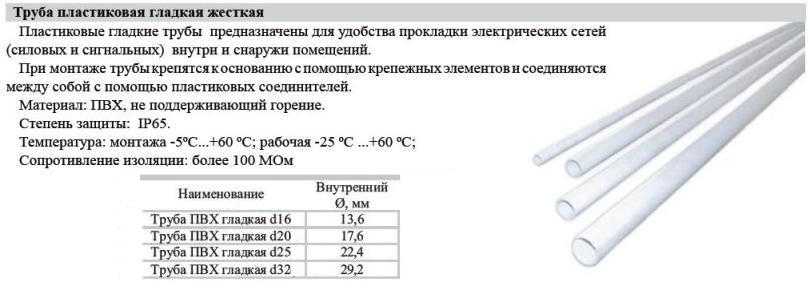

Трубы ПВХ бывают гладкими (жесткая труба) и гофрированными. Гладкая труба используется преимущественно при монтаже ровных участков трубопровода. При необходимости осуществить монтаж на изогнутых участках используют гофрированную трубу. Часто применяется комбинированный монтаж. В этом случае на ровных участках монтируется труба пвх жесткая для электропроводки, а на углах и поворотах используют трубы, гофрированные пвх для электропроводки.

Технические характеристики жестких и гофрированных труб идентичны. Монтаж допускается проводить при температурах окружающей среды от -5С до +60С. При температурах ниже -5С монтаж не производят. Это ограничение связано с особенностями поливинилхлорида. На морозе этот материал становится хрупким. Поэтому электропроводка в трубах пвх проложенных на улице должна иметь дополнительную защиту от механических повреждений.

Ввиду повышенной стойкости поливинилхлорида к воздействию коррозии трубы из этого материала нередко укладываются в землю. Труба труба пвх для электропроводки в земле будет надежно защищена от внешних воздействий. Класс защиты IP 55 гарантирует защиту от пыли и струй воды. Прочность ПВХ труб легкой серии (как жестких, так и гофрированных) превышает 350Н на 5см при 20°С. Диэлектрическая прочность не менее 2000 В (50 Гц, на протяжении 15 мин). Диаметр труб пвх для электропроводки гладких(жестких) варьируется в пределах 16-63 мм что позволяет подобрать трубы как для силовых, так и для слаботочных цепей.

При этом срок службы такого трубопровода для электропроводки или кабеля будет практически неограничен. Согласно исследованиям, ученых на полное разложение поливинилхлорида в земле должно уйти не менее 300 лет. Разумеется, проверить это предположение на деле еще не удалось. Но судя по состоянию труб ПВХ пролежавших в земле 15-20 лет (вынутые из земли они были как новые) эта гипотеза верна.

Гофротруба для электропроводки

Гофрированная труба для электропроводки, диаметр которой варьируется в пределах 16-50 мм, является наиболее распространенным материалом, используемым при монтаже электропроводки. Пожаробезопасность это, пожалуй, наиболее ценное свойство которым обладает гофротруба для электропроводки. Основной цвет гофры серый. Однако в продаже можно встретить трубы красного, синего, черного, зеленого, цветов. Нередко в продаже можно встретить трубу пвх для электропроводки белую. Использование цветной пвх трубы для электропроводки удобно в тех случаях, когда необходимо осуществить прокладку нескольких коммуникаций.

Этот материал имеет свойство самопроизвольно затухать при возгорании. Поэтому использование его является обязательным требованием противопожарной безопасности. При этом следует учитывать тот обстоятельство, что нагретая до высоких температур гофра начинает выделять ядовитые человека газы. По этой причине существуют ограничения по использованию этого материала в местах массового скопления людей. Прокладка гофры должна производиться только по негорючим основаниям.

Монтаж проводок в трубах

Выбор диаметра пвх трубы для электропроводки размеры которой варьируются в пределах 16-50 мм зависит исключительно от вида прокладываемых коммуникаций. В частности, труба для электропроводки 50 мм используется для межэтажных соединений. При необходимости подключить осветительные приборы используют трубы в 16 мм. Для соединения распределительных коробок используют трубы в 25 мм

Перед началом монтажа делают разметку пола или стен согласно электрической схеме. При монтаже электропроводки трубу крепят к стене клипсами через каждые 60-90 см. Для того чтобы затянуть кабель внутрь используют стальной зонд-протяжку. Лучше приобретать трубу уже укомплектованную зондом.

При монтаже электропроводки запрещается соединять участки провода между собой внутри трубы.  Все соединения делаются только в распределительных коробках. Провод в трубе должен быть только цельным. При необходимости сделать поворот трассы используют гофрированную трубу. В случае монтажа электропроводки в помещениях с повышенной опасностью (пожароопасные или влажные) следует уплотнить места соединений и сделать герметичные вводы.

0148300015516000310 Приобретение труб ПВХ для проведения работ

×



Бесплатный период истек


Избранное, цветные метки и изменения в избранных закупках

доступны на тарифах Стандарт и Эксперт.




Выбрать тариф

Закрыть

×



Требуется оплата


Подробные результаты доступны на тарифах Стандарт и Эксперт




Выбрать тариф

Закрыть

×

Произошла ошибка, последние действия не сохранились

Попробуйте снова или обновите страницу

Начальная цена контракта




10 625,00 ₽


Контрактная служба


ФИО: Миллионова Марина Александровна, должность: -, электронная почта: zmku@list. ru, телефон: 84964449430, факс: 84964449430


 Контактные данные


Порядок размещения
 Указано московское время

44-ФЗ, Запрос котировок


Перейти на ЕИС
 

Подача заявки








19.05.2016 20:00



27.05.2016 09:30

Вскрытие конвертов




27.05.2016 09:30


Документы



Скачать одним архивом


Заказчик


Муниципальное казенное учреждение «Зеленое Хозяйство»


ИНН 5005061888
КПП 500501001





Анализ заказчика




Все закупки заказчика

Объекты закупки

Условия участия


Требования к участникам



  1. Единые требования к участникам (в соответствии с пунктом 1 части 1 Статьи 31 Федерального закона № 44-ФЗ)




  2. Требование об отсутствии в предусмотренном Федеральным законом № 44-ФЗ реестре недобросовестных поставщиков (подрядчиков, исполнителей) информации об участнике закупки, в том числе информации об учредителях, о членах коллегиального исполнительного органа, лице, исполняющем функции единоличного исполнительного органа участника закупки — юридического лица (в соответствии с частью 1. 1 Статьи 31 Федерального закона № 44-ФЗ)



Участники и результаты


27.05.2016


Запрос котировок признан несостоявшимся:

По окончании срока подачи заявок подана только одна заявка. Такая заявка признана соответствующей требованиям Федерального закона № 44-ФЗ. Запрос котировок признан несостоявшимся по основанию, предусмотренному пунктом 1 части 1 статьи 79 Федерального закона № 44-ФЗ


Более подробная информация доступна, если войти или зарегистрироваться



















Участник
Цена,  ₽
Результаты





░░░ ░░░░░░░░░ ░░░░░░░░ ░░░░░░



░░ ░░░░░░




░░░░░

Протоколы


Протокол рассмотрения и оценки заявок на участие в запросе котировок от 27. 05.2016 10:22 (мск)


Контракты с поставщиком




░░░ ░░░ ░░░░░░



░░░░░░░░ ░░░░░ ░░░



№ 3500506188816000011 от
06.06.2016




░░ ░░░░░░
  ░




Похожие закупки


  • Закупка нестандартного крепежа


  • Открытый запрос предложений № 512-ОЗП-Т/14 на определение лучших условий на: . ..


  • Поставка предметов интерьера

×



Бесплатный период истек


Напоминания доступны на тарифах Стандарт и Эксперт




Выбрать тариф

Закрыть

Стол для заполнения кабелепроводов, ПВХ — электрические каталожные номера

Главная страница

›

Поддерживать

›

Ресурсы

›

Электрические ссылки

›

Электрические столы

›

Заполнение кабелепровода ПВХ

Эта таблица заполнения кабелепровода используется для определения того, сколько проводов можно безопасно вставить в кабелепровод из ПВХ. Каждый ряд, идущий поперек, представляет собой трубу из ПВХ разного размера (График 40 или 80). Каждая колонна (идущая вверх и вниз) представляет собой провод разного калибра. Результаты показывают допустимое количество проводов для каждого размера/типа кабелепровода и провода на основе кода NEC 2020 года. См. также таблицу заполнения кабелепроводов без ПВХ

.

Товарный размер в дюймах
Размер провода (THWN, THHN) Размер провода AWG/тыс. мил
14 12 10 8 6 4 3 2 1 1/0 2/0 3/0 4/0 250 300 350 400 500 600 700 750 800 900 1000
1/2 1/2 дюйма SCH 40 11 8 5 3 1 1 1 1 1 1
1/2 дюйма SCH 80 9 6 4 2 1 1 1 1
3/4 3/4 дюйма SCH 40 21 15 9 5 4 2 1 1 1 1 1 1 1
3/4 дюйма SCH 80 17 12 7 4 3 1 1 1 1 1 1 1
1 1 в СЧ 40 34 25 15 9 6 4 3 3 1 1 1 1 1 1 1 1
1 в СЧ 80 28 20 13 7 5 3 3 2 1 1 1 1 1 1
1 1/4 1 1/4 дюйма SCH 40 60 43 27 16 11 7 6 5 3 3 2 1 1 1 1 1 1 1 1
1 1/4 дюйма SCH 80 51 37 23 13 9 6 5 4 3 2 1 1 1 1 1 1 1 1
1 1/2 1 1/2 дюйма SCH 40 82 59 37 21 15 9 8 7 5 4 3 3 2 1 1 1 1 1 1 1 1 1 1
1 1/2 дюйма SCH 80 70 51 32 18 13 8 7 6 4 3 3 2 1 1 1 1 1 1 1 1 1 1
2 2 в СЧ 40 135 99 62 36 26 16 13 11 8 7 6 5 4 3 3 2 1 1 1 1 1 1 1 1
2 в СЧ 80 118 86 54 31 22 14 12 10 7 6 5 4 3 3 2 1 1 1 1 1 1 1 1 1
2 1/2 2 1/2 дюйма SCH 40 193 141 89 51 37 22 19 16 12 10 8 7 6 4 4 3 3 2 1 1 1 1 1 1
2 1/2 дюйма SCH 80 170 124 78 45 32 20 17 14 10 9 7 6 5 4 3 3 3 2 1 1 1 1 1 1
3 3 в СЧ 40 299 218 137 79 57 35 30 25 18 15 13 11 9 7 6 5 5 4 3 3 2 2 2 1
3 в СЧ 80 265 193 122 70 51 31 26 22 16 14 11 9 8 6 5 5 4 3 3 2 2 2 1 1
3 1/2 3 1/2 дюйма SCH 40 401 293 184 106 77 47 40 33 25 21 17 14 12 10 8 7 6 5 4 4 3 3 3 3
3 1/2 дюйма SCH 80 358 261 164 95 68 42 35 30 22 18 15 13 10 8 7 6 6 5 4 3 3 3 3 2
4 4 в СЧ 40 517 377 238 137 99 61 51 43 32 27 22 18 15 12 11 9 8 7 5 5 4 4 4 3
4 в СЧ 80 464 338 213 123 89 54 46 39 29 24 20 17 14 11 9 8 7 6 5 4 4 4 3 3
5 5 в СЧ 40 815 594 374 216 156 96 81 68 50 42 35 29 24 20 17 15 13 11 9 8 7 7 6 6
5 в СЧ 80 736 537 338 195 141 86 73 61 45 38 32 26 22 18 15 13 12 10 8 7 7 6 6 5
6 6 в СЧ 40 >1К* 859 541 312 225 138 117 98 73 61 51 42 35 28 24 21 19 16 13 11 11 10 9 8
6 в СЧ 80 >1К* 770 485 279 202 124 105 88 65 55 46 38 31 25 22 19 17 14 12 10 9 9 8 7


*Пожалуйста, обратитесь к Национальному электрическому кодексу 2017 года для точного расчета.
Приведенная выше информация взята из таблиц C10 и C11 Национального электротехнического кодекса от 2017 года.
Для получения дополнительной информации о следующих типах кабелепроводов см. таблицу ниже в приложении C к Национальному электротехническому кодексу от 2017 г.

Жесткий кабелепровод из ПВХ, сортамент 80 — Таблица C10
Жесткий кабелепровод из ПВХ, сортамент 40 — Таблица C11
Гибкий металлический кабелепровод — Таблица C3
Влагонепроницаемый гибкий металлический кабелепровод — Таблица C7
Влагонепроницаемый гибкий неметаллический кабелепровод (тип FNMC-B) — таблица C5

. Если у вас есть другие вопросы, см. кодовую книгу NEC или обратитесь к торговому представителю Elliott Electric.


Дополнительная информация

%Пользовательский дескриптор%

Из %Item.VendorName%, %Item. LongDescription%

%Цена%

Сведения о позиции

%Цена%
%Ярлык%

Жесткий кабелепровод из ПВХ — Allied Tube & Conduit

Allied Tube & Conduit предлагает полную линейку жестких кабелепроводов и фитингов из ПВХ, а также коммуникационных воздуховодов из ПВХ. Для коммерческого, промышленного и коммунального использования кабелепроводы и воздуховоды Allied из ПВХ доказали свою долговечность и эффективность в течение многих лет без обслуживания в подземных, закрытых и открытых применениях в соответствии с Национальным электротехническим кодексом.

  • Коммерческое, промышленное и коммунальное использование
  • Стойкий к коррозии
  • Немагнитный и не гальванический
  • Самозатухающий
  • Ударопрочный

Стойкий к коррозии
Устойчивый к большинству химикатов, ПВХ обычно не подвержен влиянию агрессивных почв или солей.

Немагнитный и негальванический
Свойства Allied PVC Conduit обеспечивают хорошую изоляцию, отсутствие потери мощности или нагрева проводника.

Самозатухающий
Свойства делают ПВХ огнестойким.

Ударопрочный
Прочный, долговечный, с высокой прочностью на растяжение, простой в обращении и простой в установке прямо на стройплощадке.

Системы жестких труб из ПВХ сортамента 40 и 80 устойчивы к солнечному свету и используются снаружи, в бетоне, скрыто в стенах и для непосредственного заглубления, включая системы для:

  • Коммунальные услуги
  • Кабели, линии передачи данных и связи
  • Институциональные, коммерческие, промышленные здания
  • Жилые помещения и служебные входы
  • Уличные и шоссейные подземные линии
  • Транспортные системы – метро, ​​мосты, туннели, аэропорты
  • Установки очистки воды и сточных вод
  • Марины
  • Шахты и мельницы

Коммунальные воздуховоды типов DB-60 и DB-120 предназначены для непосредственного заглубления. Типы ЭБ-20 и ЭБ-35 предназначены для заглубления в бетон.

Соответствие нормам и стандартам

Жесткие кабелепроводы Allied Schedule 40 и Schedule  80 сертифицированы третьей стороной по UL 651 и разрешены для использования с проводниками, рассчитанными на температуру 90°C, в соответствии с Национальным электротехническим кодексом. Они производятся в соответствии с NEMA TC2.

Воздуховоды Allied Type DB и EB изготовлены в соответствии с NEMA TC 6 и 8 и разрешены для использования с проводниками, рассчитанными на 90°C.

Фитинги Allied из ПВХ производятся в соответствии с NEMA TC3. Стандарт UL для фитингов из ПВХ — UL 651; для коробок UL 514C, для накладок UL 514D и для корпусов UL 50.

Информацию о листинге UL см. на страницах продуктов.

Спецификация

Вся проводка должна быть проложена в жестком кабелепроводе Allied Tube & Conduit из ПВХ и закреплена с помощью соответствующих фитингов. Все фитинги должны быть предложены Allied Tube & Conduit. Все розетки, тяговые коробки и точки соединения должны быть оснащены выходными коробками, фитингами и соединительными коробками Allied.

Открытый кабелепровод должен быть надежно закреплен и закреплен с помощью хомутов. Ленты должны быть установлены на рекомендуемом расстоянии, как указано в Национальном электротехническом кодексе (NEC). Хомуты должны допускать линейное расширение и сжатие трубы из-за изменения температуры. Если перепад температур превышает 25°F, необходимо установить компенсаторы в соответствии с рекомендациями производителя.

Если труба из жесткого ПВХ встроена в бетон или заглублена в землю, поддерживающие хомуты не требуются.

Жесткий кабелепровод из ПВХ Schedule-40, рассчитанный на 90°C для электропроводки

Allied Schedule-40 устойчив к солнечному свету. Соответствует или превосходит требования NEMA TC-2 и UL-651 для кабелепровода Schedule 40*.

Список 40

Торговый размер Средний наружный диаметр (дюйм) Минимальный средний внутренний диаметр (дюйм) Минимальная стенка (дюйм) Вес на фут (фунты) Количество ящиков 10 футов (футы)
1/2 0,840 0,578 0,109 0,166 70040
3/4 1,050 0,780 0,113 0,220 4400
1 1,315 1,004 0,133 0,327 3600
1-1/4 1,660 1,335 0,140 0,444 3300
1-1/2 1,900 1,564 0,145 0,530 2250
2 2,375 2,021 0,154 0,749 1400
2-1/2 2,875 2,414 0,203 1,187 930
3 3,500 3,008 0,216 1,613 880
3-1/2 4,000 3,486 0,226 1,952 630
4 4,500 3,961 0,237 2,312 570
5 5,563 4,975 0,258 3,133 380
6 6,625 5,986 0,280 4,068 260
8* 8,625 7,853 0,322 6,080 140

*UL 651 не включает 8 дюймов

Жесткий ПВХ-кабелепровод со сверхтолстыми стенками Schedule-80, рассчитанный на 90°C для электропроводки

Allied Schedule-80 устойчив к солнечному свету.

➜
