Вентиль вк 01: Вентиль кислородный ВК-1 (БЕЛАРУСЬ)

Газовые баллоны :: Вентиля/Редуктора/Арматура/Манометры :: Вентиля :: Вентиля 200 Атм :: Вентиль кислородный ВК-1 (W27.8,G3/4)

Производитель Вентиль кислородный ВК-1 -НЗГА (республика Беларусь) ,аналоги: вентиль ВК-94-01(исп.) (БАМЗ(РФ. Барнаул),  балонный вентиль ВК-97 (Джет(РФ Ижевск)

ВЕНТИЛЬ

ИЛЬ КИСЛОРОДНЫЙ ВК 94 01 БАМЗ БАРНАУЛ ду4 ру20 уE2

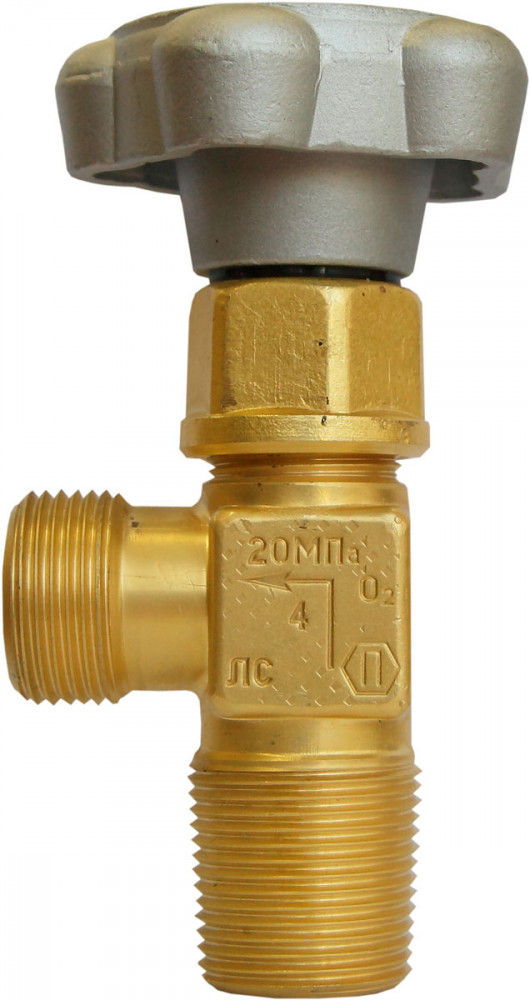

Кислородный вентиль высокого давления ВК-1 устанавливается  на стальные баллоны объема от 5 до 40 литров (ГОСТ 949-73).для технических и медицинских газов.

Вентиль ВК-1 ( w 27.8 ; G 3/4 )служит для заполнения, хранения и расходования газообразного кислорода.

Так же вентиль кислородный ВК 1 (как и ВК-94)  пригоден для баллонов с рабочей средой: азот, аргон, сжатый воздух и углекислота. (разрешенное использование до 200Атм (200 Bar;19,6 МПа)

Наполнение и опорожнение баллонов от кислорода производятся через штуцер кислородного вентиля с метрической трубной резьбой G ¾  ГОСТ 6357-81 .

При повороте маховика баллонного вентиля ВК-1 (ВК 94-01 )по часовой стрелке механизм опускает клапан на седло перекрывая отверстие. При окончательной посадке Вентиль запорный ВК-1 считается закрытым.

При повороте маховика против часовой стрелки совершается обратный процесс. Поднимаясь клапан ВК-1 открывает доступ для наполнения или выдачи кислорода.

Изготовитель баллонных вентилей ВК1 (НЗГА республика Беларусь)

Кислородный вентиль изготовлен из латуни. Маховик изготавливается из полимерных материалов или из сплавов алюминия.

Технические характеристики Вентиль кислородный ВК-1( ВК-94 (БАМЗ.):

Вентиль соответствует ГОСТ 12.2.008, ГОСТ 12.2.052, TУ PB 00153637.037-97

Марки и основные характеристики вентилей

Вентили  ВК-1 (р-ка Беларусь) изготавливаются видов климатического исполнения УХЛ или Т категории 2 по ГОСТ 15150, но для работы в интервале температур от минус 50 до плюс 60 С.

Персонал, допущенный к обслуживанию и эксплуатации вентилей ВК-1, должен пройти инструктаж по технике безопасности и соблюдать: Постановление Минтруда РФ от 14 февраля 2002 г. N 11, «Правила безопасности в газовом хозяйстве» и «Правила устройства и безопасной работы сосудов, работающих под давлением» ПБ 03-576-03.

*Если клапан или сальник пропускают кислород, вентиль неисправен. Баллон с неисправным вентилем следует сдать в ремонт. Разбирать вентили на месте работы категорически запрещается !!!.

Условия хранения по ГОСТ 15150-69: группа 2(С). Гарантийный срок хранения- 1 год со дня выпуска. Срок службы не более 10лет.

Резьба клапана смазана кислородостойкой смазкой ВНИИ НП-283 ТУ 38.1011281-89, кольцо резиновое – ВНИИ НП-282 ТУ 38.1011281-89. Применение любой другой смазки должно удовлетворять требованиям ГОСТ 12.2.052.

Вентиль кислородный должен открывается плавно и без особых усилий, от руки.

Использование дополнительных рычагов для открытия вентиля – ЗАПРЕЩЕНО, так как это может привести к излому шейки вентиля.

Запрещается ремонтировать и разбирать кислородный вентиль в месте проведения работ; Ремонт вентиля установленного на баллон производит аттестованные специалисты на станции наполнения кислородных баллонов.

Внимание!

— Запрещено использование загрязнённого маслами вентиля.

— При загорании в кислородных вентилях надо немедленно  прекратить подачу кислорода к месту возгорания, спустить имеющийся газ  в наполнительной рампе и снизить давление до атмосферного, и потушить воспламенение.

— Перевозка наполненных баллонов допустима на транспорте в горизонтальном положении с обязательными прокладками между ними, в вертикальном положении в специальных приспособлениях, исключающих удары и падения.

Чтобы исключить возможность воспламенения кислородных вентилей, необходимо соблюдать следующие основные правила.

При работе вентиль и все его узлы должны быть обезжирены.

Ремонт вентиля:

 *При износе резьбы вентиль не пригоден для ремонта и подлежит утилизации.

Фибровые прокладки кислородной аппаратуры и кислородных вентилей необходимо перед установкой тщательно обезжирить.  

Фибровые прокладки кислородной аппаратуры и кислородных вентилей необходимо перед установкой тщательно обезжирить.  

Баллонные вентили выпускают различных конфигураций, марок: кислородные вентили ВК-1, ВК-2, ВК-3, ВК-4, устанавливаемые на баллоны с аргоном, кислородом, азотом, углекислотой и гелием.

Инструкция установки нового баллонного вентиля

• Первое что нужно сделать это приобрести нужную модель вентиля.
• Далее запорный узел вентиля переведите в положение «открыто». Таким образом остатки газа выйдут из баллона в атмосферу.
• Теперь, при помощи приспособлений (разводной ключ и т.д.), можно выкрутить вентиль. Направление – против часовой стрелки.
•  Старая деталь удалена, теперь можно приступить к подготовке нового вентиля. На конический штуцер нижней части вентиля нанесите гелеобразный или полимеразный уплотнитель.
• Теперь приступайте к вкручиванию вентиля сначала руками, а затем, когда уже будет сложно, используйте ключ. Лучше использовать динамометрический ключ.
• Напишите дату смены детали на паспорте баллона.

Показатели надежности: — установленная безотказная наработка 4000 циклов; — полный установленный срок службы не более 10 лет; — установленный ресурс до списания 6750 циклов. Драгоценные металлы в изделиях не применяются. Корпус вентиля изготавливается из латуни. Масса латуни в вентиле не менее 0,4 кг.

Вентили транспортируются любым видом транспорта. При транспортировке вентилей необходимо соблюдать требования «Правил перевозки грузов», утвержденных в установленном порядке.

Дополнительная информация

Вентиль кислородный ВК-1(аналог вентиль БАМЗ ВК-94-01(исп.) купить можете на сайте или позвонить нашему менеджеру.

Цена  и стоимость на вентиль кислородный ВК-1 на сайте

ВК-94-01

Главная / Арматура баллонная / ВК-94-01

Тип: вентиль кислородного баллона.

Вентиль ВК-94-01 применяют на баллонах среднего и малого объёма на давление не превышающее 20 МПа (200 кгс/см²) с рабочей средой кислород, сварочные смеси, сжатый воздух, азот, инертные и других неагрессивные газы.

ВНИМАНИЕ ! Не рекомендуется эксплуатация вентиля ВК-94-01 на баллоне с углекислым газом.

В настоящее время в промышленности отсутствуют специальные отечественные вентили для установки на баллоны с углекислым газом. Применяемый для этой цели кислородный баллонный вентиль ВК-94-01 имеет недостаток: уплотнитель клапана из поликарбонатной смолы обладает недостаточной стойкостью в среде углекислого газа, что требует частой замены клапана при эксплуатации.

С целью решения этой задачи и для более полного удовлетворения требований потребителя была осуществлена разработка и осваивается выпуск вентилей баллонных углекислотных ВБУ и ВБУ-М.

Для работы на углекислом газе используйте вентиль ВБУ.

Основные технические данные ВК-94-01

Вентиль ВК-94-01 изготавливается по техническим условиям ТУ 3645-042-05785477-01.

Вид климатического исполнения УХЛ 2 по ГОСТ 15150, но для работы в интервале температур окружающей среды от минус 50 до плюс 60 ^оС.

Гарантийный срок эксплуатации устанавливается 1 год со дня ввода в эксплуатацию, но не более 18 месяцев со дня выпуска вентиля.

Тип присоединения к баллону: наружная резьба.

Способ управления: ручной.

Вентили имеют сертификат соответствия системы сертификации ГОСТ Р, обновляемый каждые три года. На этикетке указан номер сертификата, действительного на день выпуска изделия.

Вентили имеют разрешение на применение № РРС 00-21052 Федеральной службы по экологическому, технологическому и атомному надзору.

Состав и присоединительные размеры вентиля ВК-94-01

Монтаж и эксплуатация вентиля ВК-94-01

Продолжительность службы и исправность вентиля ВК-94-01 зависит от правильного выполнения монтажа и подготовки вентилей к работе.

Непосредственно перед установкой вентилей на трубопровод произвести расконсервацию внутренних полостей горячей водой с последующей сушкой или уайт-спиритом с последующим обдуванием теплым воздухом или протиранием насухо.

Направление среды должно совпадать с направлением стрелки на корпусе.

Разборка и ремонт вентилей должен проводиться только лицами, назначенными администрацией и прошедшими техминимум по ремонту газовой аппаратуры.

Испытания произвести путем трехкратного открытия и закрытия затвора на полный ход. Вентиль должен открываться и закрываться плавно, без рывков и заеданий.

Резьба клапана смазана кислородостойкой смазкой ВНИИ НП-283, кольцо резиновое – смазкой ВНИИ НП-282. Применение любой другой смазки категорически запрещается.

Вентили закрывается усилием руки, не применяя ключ.

Перед пуском установки проверить работу движущихся частей вентиля (полностью открыть или закрыть его и установить в рабочем положении).

К монтажу, эксплуатации и обслуживанию вентильов допускается персонал, обслуживающий объект, изучивший устройство вентиля, правила техники безопасности, требования руководства по эксплуатации.

При проведении работ по монтажу, демонтажу, разборке и сборке следует руководствоваться общими правилами по технике безопасности, действующими на данном предприятии.

Вентиль ВК 94-01 должны устанавливаться в местах доступных для обслуживания и осмотра при эксплуатации.

Вентиль  ВК 94-01 должен устанавливаться на баллонах предназначенных для сред и параметров, указанных в паспорте.

Присоединение вентильов к магистральным трубопроводам должно проводиться равномерно без перекосов и перетяжек.

Перед использованием проверить:

— установку вентиля, т. е. направление стрелки на корпусе должно соответствовать направлению движения среды;

— герметичность узла;

— работоспособность вентиля  ВК 94-01 (произвести 2-3 перемещения запорного органа из крайнего верхнего положения в крайнее нижнее).

К обслуживанию вентилей ВК-94-01 допускается персонал, изучивший их устройство, правила техники безопасности, требования РЭ и имеющий навыки работы с вентилями.

Требования безопасности при эксплуатации по ГОСТ 12.2.063-81.

Текущий ремонт.

Вентили ВК-94-01 могут подвергаться плановому или не плановому текущему ремонту. Не плановый ремонт производится для устранения последствий отказов, без предварительного назначения.

Метод ремонта – обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Меры безопасности.

Запрещается производить работы по демонтажу и ремонту при наличии давления рабочей среды в полости вентиля.
