Воздуховоды из PVC ПВХ устойчивых к воздействию агрессивных химсоединений

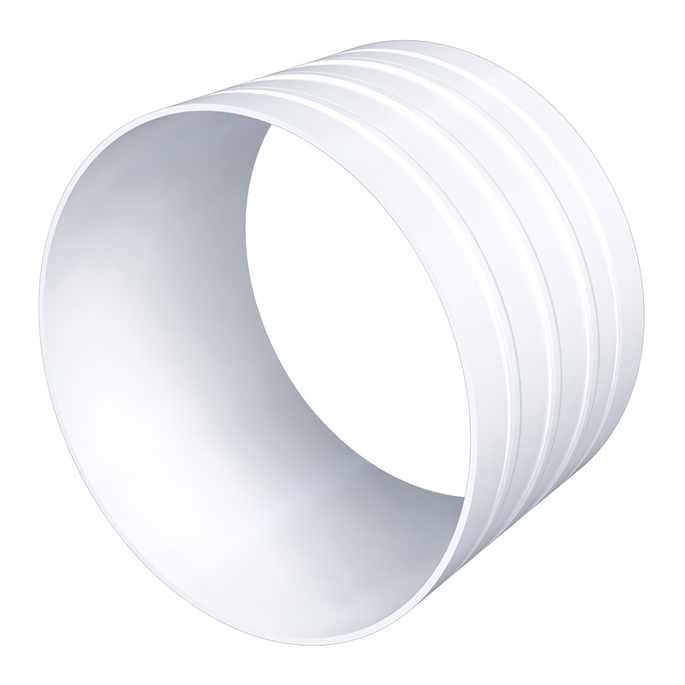

Пример воздуховода из ПВХ

Технические параметры поливинилхлорида

Конкретные физические характеристики материала зависят от марки и используемых пластификаторов и добавок.

НаименованиеЗначение
Температура стеклования (теплостойкие марки)+105°С
Температура стеклования обыкновенных марок+80°С
Максимальная температура плавления+220°С
Предел прочности при растяжении50 мПа
Предел прочности при изгибе листа80-120 мПа
Максимальное относительное удлинение во время разрыва10-50%
Плотность поливинилхлорида1300-1400 кг/м3

Эксплуатационные преимущества

  • Высокая устойчивость к воздействию агрессивных химсоединений. По этому параметру превосходит все антикоррозионные покрытия металлов, срок сопротивляемости коррозии уступает только нержавеющим легированным сталям.
  • Отличное соотношение показателей стоимости и качества.
  • Универсальность использования. Санитарными контролирующими организациями допущен для изготовления воздуховодов различного назначения.
  • Технологичность и ремонтопригодность. Производство поливинилхлоридных воздуховодов может выполняться с применением автоматизированного специального оборудования – повышается качество продукции при одновременном значительном снижении себестоимости. Швы обладают полной герметичностью, при возникновении механических повреждений возможно выполнение ремонтных работ без демонтажа конструкций.
  • Во время производства воздуховодов из PVC – ПВХ в максимальной степени учитываются индивидуальные требования каждого заказчика – сокращается время и понижается стоимость монтажных работ систем вентиляции.

Для производства воздуховодов используется только качественное сырье, все показатели по безопасности отвечают государственным нормативным актам. Проверка качества выполняется изготовителем, каждая партия имеет документы соответствия. Условное обозначение сдержит указание способа полимеризации, для пластообразующих марок указываются способ переработки через пласты и сортности. В документе качества поливинилхлорида прописывается наименование изготовителя и характеристики продукции.

Мы занимаемся производством воздуховодов для промышленных и производственных помещений только по чертежам заказчика, при этом в максимальной степени учитываются все его требования. Качество сварных швов проверяется непрерывно на каждом этапе, наличие современного оборудования и квалифицированных кадров гарантирует беспрекословное выполнение производственных технологий.

По желанию потребителя могут изменяться линейные параметры уже после принятия заказа, все изменения возможны только после предварительного согласования между обеими сторонами. Из ПВХ мы можем изготовить круглые воздуховоды и прямоугольные воздуховоды для вентиляции

Если вас интересует стоимость изготовления продукции, отправьте нам техническое задание на почту info@plast‑product. ru или позвоните по телефону 8 800 555‑17‑56

Оставить заявку на расчет стоимости и сроков поставки

Прикрепить ТЗ

Прикрепить реквизиты

Я даю согласие на обработку персональных данных в соответствии с ФЗ № 152-ФЗ от 27.07.2006 г.

Также мы производим

Воздуховоды хим стойкие

В разделе представлены цилиндрические и прямоугольные воздуховоды. Специалисты и менеджеры компании Пласт Продукт помогут подобрать и рассчитают цену любой интересующей вас продукции. Воздуховоды применяются на промышленных и бытовых объектах, устойчивы к химии и коррозии.

Фильтры волокнистые гальванические (ФВГ, ФКГ)

Фильтры волокнистые гальванические предназначены для высокоэффективной очистки воздушных вентиляционных выбросов от жидких и растворимых в воде твердых аэрозольных частиц и паров в гальванических, травильных и химических производствах; из вытяжных шкафов, лабораторных помещений; моечных камер для струйной обработки поверхностей. Могут использоваться в пищевой промышленности.

Скруббер

Компания Plast-Product производит скрубберы абсорберы и центробежно-барботажные установки, аппараты которые используются для очистки воздуха от пыле-газо-воздушных смесей и токсичных испарений.

Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Содержание статьи

  • 1 Воздуховоды из пластика: из каких материалов делают
  • 2 Плюсы и минусы, область применения
    • 2.1 Где можно использовать
    • 2.2 Достоинства и недостатки
  • 3 Сечение пластиковых воздуховодов и их размеры
    • 3.1 Сечение круглых пластиковых воздуховодов
    • 3.2 Сечение прямоугольных вентиляционных труб
    • 3.3 Что лучше: круглый или прямоугольный воздуховод?
  • 4 Особенности монтажа
    • 4. 1 Фасонные элементы и крепление к стене и потолку
    • 4.2 Особенности сборки

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7. 11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

  • Круглого сечения.
  • Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

Вентиляционный канал из ПВХ и ХПВХ

Выберите вкладку для просмотра

Защита рабочих и окружающей среды от загрязненного воздуха

Вентиляционный канал из ПВХ и ХПВХ представляет собой устойчивое к коррозии, эффективное и легкое решение для промышленных и институциональных вентиляционных систем.



обзор продукции

Вентиляция IPEX Воздуховоды из ПВХ и ХПВХ безопасно отводят выхлопные газы, образующиеся в результате различных промышленных процессов. Для использования в промышленных и общественных системах удаления дыма, требующих высокой устойчивости к агрессивным парам. Это используется в промышленных приложениях, таких как:

  • Полупроводники и электроника
  • Фармацевтическое производство Химическая обработка
  • Еда и напитки
  • Целлюлозно-бумажная промышленность
  • Лабораторные установки
  • Станции очистки сточных вод
  • Металлопокрытие и отделка

Особенности и преимущества

  • Низкая стоимость установки по сравнению с неагрессивными металлами и PVDF
  • Легкий вес позволяет использовать более длинные участки и ускоряет установку благодаря простым инструментам и методам прокладки трубопроводов
  • Низкие требования к техническому обслуживанию в течение продолжительных периодов обслуживания
  • ХПВХ выдерживает температуру выхлопных газов до 200 °F

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В разделе технических характеристик содержится подробная информация, необходимая для вашего проекта.

Экструдированный бесшовный воздуховод из ПВХ и ХПВХ всех стандартных диаметров от 6″ до 24″
Типы фитингов: тройник, колено 90° и 45°, муфта, заглушка, тройник, штанина 90° и 45°, фланец и бабочка-демпфер .

узнать больше

Выберите тип содержимого

Все типы содержимого

Сегментные фильтры

Просмотреть все

Закрыть

Сегментные фильтры

Посмотреть все

Выберите линейку продуктов

Все линейки продуктов

Извините, ничего не найдено

Технические характеристики

Жесткий ПВХ (поливинилхлорид), используемый при экструзии труб вентиляционных каналов, соответствует требованиям к материалам ASTM D1784 (ранее Тип 1, Класс 1) и имеет класс ячеек 12454.

Все вентиляционные воздуховоды из экструдированного ПВХ должны быть изготовлены из ПВХ-компаунда, соответствующего ASTM D1784 (ранее тип 1, класс 1) и иметь класс ячеек 12454. Состав, используемый для экструдирования вентиляционных воздуховодов из ПВХ, должен соответствовать CAN/ULC S102. .2 и иметь показатель распространения пламени 10,

Жесткий ХПВХ (хлорированный поливинилхлорид), используемый для экструзии труб вентиляционных каналов, соответствует требованиям к материалам ASTM D1784 и имеет класс ячеек 23447.

Компаунд, используемый для экструзии вентиляционной трубы из ХПВХ, должен соответствовать CAN/ULC S102.2 и иметь рейтинг распространения пламени 10 и класс образования дыма 25.

Вентиляционные воздуховоды из ПВХ и ХПВХ маркируются в соответствии с указанным выше применимым стандартом с указанием размера трубы, обозначения материала, соответствия стандарту, а также названия производителя или товарного знака.

Сырье, используемое для экструзии, должно содержать стандартные количества цветного пигмента, стабилизаторов и других добавок. Компаунд для труб должен быть марки Corzan® и иметь рейтинг распространения пламени 10 и класс образования дыма 25 при испытаниях в соответствии с CAN/ULC S102.2. Состав Corzan®  CPVC указан в FM 4910 «Протокол испытания воспламеняемости материалов для чистых помещений».

Все трубы должны быть изготовлены из компаунда Corzan® и производиться одним производителем в соответствии с поставкой IPEX.

Найдите то, что вам нужно?

Независимо от того, являетесь ли вы новичком в области решений для термопластов или являетесь давним клиентом, местная служба поддержки клиентов и технические торговые представители обеспечат вам необходимую поддержку. Именно эта услуга отличает IPEX на рынке.

Спросите эксперта

Найти торгового представителя

Вернуться к вершине

Ventilation Ducting – Ducting.com

Теплостойкость вентиляционного шланга также играет роль за счет уменьшения теплоты трения, которая может быть вызвана переносом материала и абразивов. Как температурная, так и химическая стойкость имеют жизненно важное значение для успеха многих типов вентиляционных каналов, поскольку они позволяют гибким каналам функционировать без риска повреждения.

Иногда вы можете обнаружить, что прямой путь к источнику окружающего воздуха недоступен. В таких ситуациях важно, чтобы вентиляционные каналы были достаточно гибкими, чтобы достигать нужного места, не ограничивая поток воздуха в вентиляционных шлангах. У нас есть несколько гибких воздуховодов, изготовленных из стекловолокна, ПВХ или полиэстера, которые идеально подходят для маневрирования без перегибов. Мы не только предлагаем гибкие вентиляционные шланги, но и некоторые из наших продуктов предназначены для переноски. Мобильность продукта обеспечивает большую финансовую ценность, поскольку воздуховод является взаимозаменяемым между несколькими вентиляционными устройствами и может легко транспортироваться в разные места и из них.

При вентиляции больших объемов воздуха, дыма и химикатов важно, чтобы вентиляционные шланги были прочными и устойчивыми к внешним воздействиям. Мы предлагаем несколько вариантов долговечности с вентиляционными изделиями. Наши металлические гибкие воздуховоды отличаются высокой устойчивостью к раздавливанию, а также мы предлагаем изолированные и двухслойные воздуховоды для предотвращения истирания как внутри, так и снаружи. Для изделий, предназначенных для транспортировки, предусмотрены сменные накладки для защиты от волочения грубых материалов с грязью и камнями. С вентиляционными каналами очевидно, насколько пагубным могут быть нежелательные разрывы и проколы. Случайно выпущенные пары, газы или химические вещества могут оказать серьезное негативное влияние на вашу рабочую среду или дом. В этом заключается важность износостойких накладок и общей долговечности вентиляционных каналов.

Мы понимаем, что у каждого из наших потребителей есть свои уникальные потребности. Широта возможных применений вентиляционных каналов в мире означает, что вам также необходимо иметь под рукой столь же широкий спектр насадок для воздуховодов; к счастью, мы получили вашу спину. Чтобы лучше соответствовать вашим индивидуальным ситуациям с вентиляционными воздуховодами, мы предлагаем ряд аксессуаров, которые можно использовать для оснащения и дополнения ваших гибких воздуховодов. Например, J-образные замки — это широко применяемый тип крепления, предназначенный для обеспечения простой блокировки и разблокировки точки соединения для отдельных отрезков воздуховода.

Вентиляционные гибкие воздуховоды являются критически важным компонентом дома и на рабочем месте повсюду, и независимо от вашей профессии или условий жизни вы обязательно столкнетесь с ними.
