Станок для гибки арматуры ВПК Г-42 — цена, отзывы, характеристики с фото, инструкция, видео
Станок для гибки арматуры ВПК Г-42 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначен для гибки арматурной стали круглого, квадратного сечения и полосы. Уверенная работа с наиболее востребованными диаметрами арматуры в различных условиях и соотношение «цена-качество» сделали станок для гибки арматуры торговой марки VPK наиболее популярным в своем классе.
Принцип работы

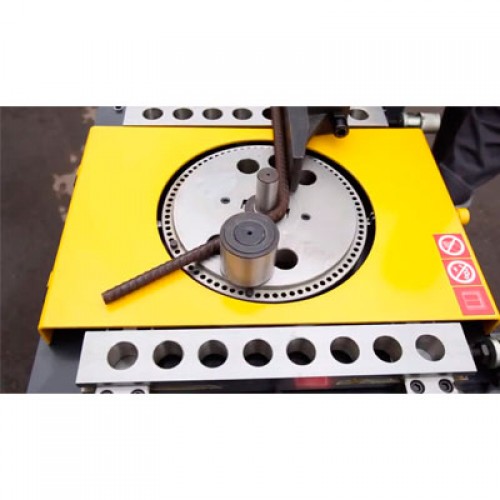

Гибка арматуры на станке ВПК Г-42 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.
Как отличить гибочный станок ВПК Г-42 от подделки?
- все внутренние части станка ВПК Г-42 загрунтованы и обработаны антикоррозийным покрытием
- установлена система защиты электродвигателя с тепловым реле (КМИ), что значительно снижает вероятность выхода из строя электродвигателя
- скорость гибки 72 градусов в секунду
- рабочий диск и упорные рейки цельные (а не полые как у других), выполнены из заготовки , полученной методом ковки. Твердость диска составляет 16 HRC, а твердость рейки 30 HRC, твердость гибочных приспособлений достигает 40 HRC
- толщина рабочего стола 10 мм. Рабочие узлы защищены кожухом, который значительно продлевает ресурс концевиков, надежно защищая их от непредвиденного механического воздействия, при этом , для регулировки угла загиба на станке демонтаж защитного кожуха не требуется
- при отгрузке полностью подготовлен к работе и заправлен маслом
Особенности
- на станке установлена защита электродвигателя и аварийные «СТОПы»
- редукторная система станка состоит из червячной шестерни и вала, которые находится в герметичной масляной «ванне»
- ручное и педальное управление, что обеспечивает удобство работы для оператора, может работать 1-н человек до 8 гибов в минуту как одного, так и нескольких прутков
- все элементы станка хорошо закреплены и защищены
- электродвигатель 3 кВт снабжен предохранителями, обеспечивает безопасность при эксплуатации
- увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка
Характеристика | Значение |
---|---|
Напряжение сети, В | 380 |
Мощность, кВт | 3 |
Скорость вращения рабочего диска, об/мин | 8 |
Гибка арматуры класса А-I (А240) диаметром, мм | 42 |
Гибка арматуры класса А-III (А400) диаметром, мм | 36 |
Гибка арматуры класса А-500С диаметром, мм | 32 |
Габариты в упаковке, мм | 1000х900х880 |
Вес ВПК Г-42 в упаковке, кг | 380 |
Масло, л | 10 |
Класс арматуры ГОСТ5781-82 и 10884-94 | ||||||||
---|---|---|---|---|---|---|---|---|
А-I (А240) | А-III (А400) | А-500С | ||||||
кол-во прутков при единовременной гибке, шт. | ||||||||
1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
максимально допустимый ø арматуры, мм | ||||||||
42 | 22 | 14 | 36 | 20 | 14 | 32 | 20 | 12 |
Таблица рекомендуемых масел
Марка | Температура воздуха ниже -10 С | Температура воздуха от +10-20 С | Температура воздуха выше +20 С |
---|---|---|---|
ROL OIL | EP 320 | EP 460 | EP 680 |
MOBIL | MOBIL GEAR 632 | MOBIL GEAR 634 | MOBIL GEAR 636 |
ESSO | SPARTAN EP 320 | SPARTAN EP 460 | SPARTAN EP 680 |
SHELL | OMALA 320 | OMALA 460 | OMALA 680 |
AGIB | BLAS1A 320 | BLAS1A 460 | BLAS1A 680 |
ОТЕЧЕСТВЕННОЕ | ИТД 150 | ИТД 220 | ИТД 320 |
Комплектация
- ножная педаль
- набор гибочных приспособлений
- упор
- инструкция
