Сколько выдерживает кВт кабель ВВГ

14 / January / 2022

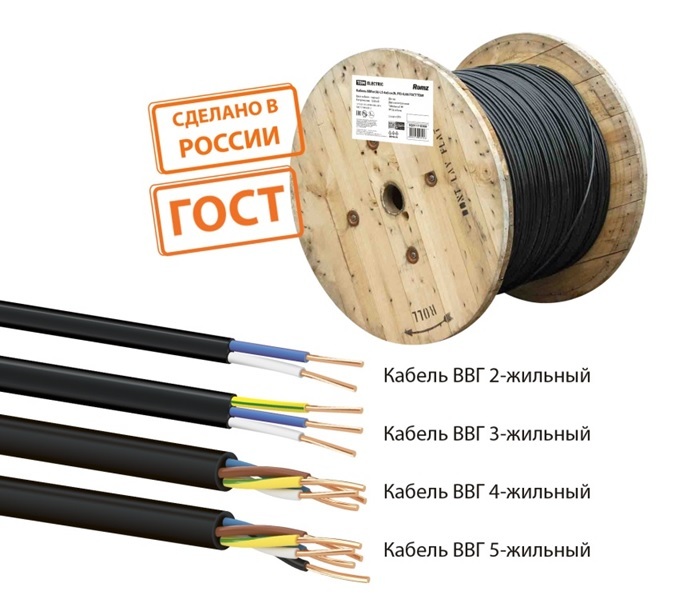

Кабель ВВГ остается самым популярным для выполнения электромонтажных работ, прокладки сетей электроснабжения в жилых, административных, промышленных и других зданиях. Связано это с несколькими преимуществами:

• большой ряд сечений (вплоть до 240 мм2), что позволяет подключать мощное оборудование;
• медная токоведущая жила, что позволяет использовать кабель в жилых помещениях;
• наличие марок, имеющих повышенную огнестойкость, пожарную безопасность;
• удобство при монтаже за счет использования многопроволочных токоведущих жил.

Расчет нагрузки на кабель

Долговечность и надежность электроснабжения зависят также от правильного подбора сечения. Если оно будет недостаточным, то это приведет к постоянную нагреву, разрушению изоляционного слоя и короткому замыканию, что может закончиться пожаром и другими нештатными ситуациями, необходимость прокладывать новые кабели. Одновременно при чрезмерном запасе стоимость работ будет повышена из-за высокой цены кабеля ВВГ, где основную долю формирует медь, из которой выполнена жила.

Расчет максимальной нагрузки ВВГ кабеля

Если в планах использование кабеля в типовой квартире или загородном жилом доме, где в качестве электрооборудования есть только стандартный набор в виде освещения, холодильника, телевизора, компьютера и так далее, то можно ограничиться следующими видами сечений при условии однофазной сети с напряжением в 220В:

• сечение 1.5 мм2 – суммарная мощность в пределах 3,3 кВт;
• сечение 2,5 мм2 – суммарная мощность в пределах 4,5 кВт;
• сечение 4 мм2 – суммарная мощность в пределах 6 кВт.

Стандартно для разводки в типовой квартире можно ограничиться только ВВГ с сечением на уровне 2,5 мм2 при условии, что вся потенциальная нагрузка будет равномерно распределена между каждой из фаз, а в квартирах нет очень мощного оборудования типа. Речь про электроплиты, электрообогреватели и иную технику. В противном случае возможно частое выбивание из-за перегрузки защитных автоматических выключателей либо выхода из строя. Для прокладки сетей освещения (особенно, если оно основано на энергоэффективных люминесцентных либо светодиодных светильника) будет достаточно нагрузки ВВГ 1,5 мм.

В противном случае, необходимо подключать уже кабель ВВГ с сечением в 2,5 и 6 квадратных миллиметров, которые обеспечат стабильную работу электроплиты, гладильной доски, ручного инструмента и другие мощные потребители.

Особенности подбора сечения кабеля

В общем случае при подборе конкретного сечения учитывают:

• тип электросети;
• суммарная потребляемая мощность;
• характер нагрузки.

Влияние типа электрической сети связано с тем, что суммарная потенциально возможная мощности, при которой ВВГ 1.5 нагрузку выдержит, зависит от силы тока, а не непосредственно мощности. Для ориентира можно считать, что медный провод с сечением 1 мм2 может выдержать ток в пределах 10 Ампер, что усреднено равно мощности около 2 кВт для однофазной сети с напряжением в 220 вольт. Для трехфазной сети этот параметр уже будет значительно больше, из-за разделения силы тока по нескольким проводникам.

Расчет суммарной потребляемой мощности

Если в планах рассчитать мощность и подобрать сечение провода для гостиной, то обычно речь будет идти про телевизор, компьютер, аудиосистему, игровую консоль, торшер, фен, другие приборы. Для расчета достаточно сложить мощность и умножить на коэффициент 0,8. Последнее связано с нереальностью одновременного подключения сразу всех приборов (вряд ли, вы будете одновременно играть на консоли, сушить волосы и пылесосить). Одновременно подобный коэффициент в стандартных типовых условиях достаточен и обеспечит запас прочности по мощности, чтобы кабель ВВГ 2,5 или 1,5 не работал с максимально допустимой нагрузкой.

При расчете потребляемой суммарной мощности на кухне обычно учитывают потребление холодильника, телевизора, электроплиты, вытяжки, мультиварки, посудомоечной машины и другой техники.

Расчет суммарной мощности для промышленных сетей требует кроме обычного складывания учитывать возможные пиковые нагрузки при включении оборудования, когда резко растет на несколько мгновений сила тока. Этот момент надо учитывать, а размер скачка зависит от специфики оборудования, которая указана в документации на последнее.

Зависимость сечения от длины

Если идет расчет проводки в типовом доме или квартире, то этот параметр не учитывают. На промышленных предприятиях, в больших коттеджах, торговых центрах, где длина цепи после щита составляет 100 и более метров необходимо учитывать потери на длину. Причина в наличии сопротивления и разогреве, что повышает общую нагрузку. Например, подобная дополнительная нагрузка ВВГ 2,5 мм при работе с нагрузкой в 3 кВт будут иметь потери в 3% на каждые 30 метров. Если указанное значение суммарно составляет 5%, то для обеспечения безопасности необходимо использовать большее сечение.

Таблица расчета мощности кабеля

В общем случае, для ориентира при выборе сечения в зависимости от мощности можно с помощью следующей таблицы.

Где купить кабель ВВГ

Если вам необходим кабель ВВГ или других марок для выполнения монтажных работ, то сделать это можно в нашей компании. Мы занимаемся поставками кабельно-проводниковой продукции, предлагая каждому клиенту:

• доступную цену за счет прямых поставок от производителей и наличия дилерского статуса;
• выгодные предложения для постоянных клиентов и оптовиков;
• любую форму оплаты;
• удобное расположение склада;
• постоянное наличие ходовых марок на складе;
• возможность доставки транспортной компанией.

Уточнить вопросы, проконсультироваться можно по телефону либо оставив на сайте.

Вес 1 м кабеля ВВГнг

Масса одного километра с делением по киловольтности (0,6/1 кВ) и профилю жилы (круглая/секторная). Вес 1 м кабеля ВВГнг в зависимости от числа жил и их номинального сечения приведен в таблице:

См. также: Купить кабель ВВГнг

Число жил и номинальное сечение кабеля, мм2		Масса 1 км кабеля, кг		Вес 1 м кабеля
		660 В	1000 В	660 В	1000 В
Кабель с круглыми жилами
ВВГнг 1х1. 5		39	44	0,040	0,045
ВВГнг 1х2.5		50	55	0,050	0,056
ВВГнг 1х4		70	78	0,070	0,079
ВВГнг 1х6		91	99	0,091	0,100
ВВГнг 1х10		140	143	0,140	0,144
ВВГнг 1х16		224	229	0,224	0,230
ВВГнг 1х25		321	327	0,321	0,328
ВВГнг 1х35		418	423	0,418	0,424
ВВГнг 1х50		550	556	0,550	0,557
ВВГнг 1х70			765		0,766
ВВГнг 1х95			1028		1,029
ВВГнг 1х120			1279		1,280
ВВГнг 1х150			1595		1,596
ВВГнг 1х185			1993		1,994
ВВГнг 1х240			2573		2,574
ВВГнг 1х300			3218		3,219
ВВГнг 2х 1. 5		72	81	0,072	0,082
ВВГнг 2х1 5		94	117	0,094	0,118
ВВГ нг 2 4		147	165	0,147	0,166
ВВГнг 2х6		191	210	0,191	0,211
ВВГнг 2х10		293	300	0,293	0,301
ВВГнг 2х16		442	449	0,442	0,450
ВВГнг 2х25		657	667	0,657	0,668
ВВГнг 2х35		854	865	0,854	0,866
ВВГнг 2х50		1146	1160	1,146	1,161
ВВГнг 2х70			1587		1,588
ВВГнг 2х95			2127		2,128
ВВГнг 2х120			2638		2,639
ВВГнг 2х150			3288		3,289
ВВГ нг 2×2. 5 + 1×1.5		128	141	0,128	0,142
ВВГ нг 3х 1.5		93	117	0,093	0,118
Кабель ВВГ нг 3х 2.5		137	151	0,137	0,152
ВВГ нг 3х4		194	218	0,194	0,219
ВВГнг 3х6		257	282	0,257	0,283
ВВГнг 3х10		403	413	0,403	0,414
ВВГнг 3х16		619	628	0,619	0,629
ВВГнг 3х25		926	941	0,926	0,942
ВВГнг 3х35		1203	1232	1,203	1,233
ВВГнг 3х50		1635	1653	1,635	1,654
ВВГнг 3 1 5 + 1×1		123	138	0,123	0,139
ВВГ нг 3 2 5 + 1×1. 5		161	178	0,161	0,179
ВВГнг 3 4 + 1х2.5		229	253	0,229	0,254
ВВГ нг 3 6 + 1х2.5		289	318	0,289	0,319
ВВГ нг 3 6 + 1х4		308	339	0,308	0,340
ВВГ нг 3 10 + 1х4		450	468	0,450	0,469
ВВГнг 3 10 + 1х6		471	490	0,471	0,491
ВВГнг 3х16 + 1х6		702	717	0,702	0,718
ВВГнг 3х16 + 1х10		749	761	0,749	0,762
ВВГ нг 3 2 5 + 1х10		1037	1054	1,037	1,055
ВВГ нг 3х 2. 5 + 1х16		1112	1130	1,112	1,131
ВВГнг 3х35 + 1х16		1418	1438	1,418	1,439
ВВГ нг 3х50 + 1х16		1811	1833	1,811	1,834
ВВГнг 3х50 + 1х25		1909	1932	1,909	1,933
ВВГнг 3х70 + 1х25			2557		2,558
ВВГнг 3х95 + 1х35			3476		3,477
ВВГнг 3х120 + 1х35			4188		4,189
ВВГ нг 3 1 5 0 + 1х50			5307		5,308
ВВГнг 4х1. 5		128	143	0,128	0,144
ВВГнг 4х2.5		170	187	0,170	0,188
ВВГнг 4 4		244	274	0,244	0,275
ВВГнг 4х6		326	358	0,326	0,359
ВВГнг 4х10		518	530	0,518	0,531
Кабель ВВГ нг 4 16		818	835	0,818	0,836
ВВГнг 4х25		1203	1222	1,203	1,223
ВВГнг 4х35		1607	1629	1,607	1,630
ВВГнг 4х50		2133	2157	2,133	2,158
ВВГнг 5х1. 5		161	180	0,161	0,181
ВВГнг 5х2 5		214	235	0,214	0,236
ВВГ нг 5х4		309	348	0,309	0,349
ВВГ нг 5х6		414	453	0,414	0,454
ВВГнг 5х10		655	671	0,655	0,672
ВВГ нг 5х16		1037	1058	1,037	1,059
ВВГ нг 5х25		1553	1577	1,553	1,578
ВВГнг 5х35		2043	2070	2,043	2,071
ВВГнг 5х50		2723	2753	2,723	2,754
ВВГнг 5х70		4167	4311	4,167	4,312
ВВГнг 5х95		5476	5637	5,476	5,638
ВВГнг 5х120		6775	6950	6,775	6,951
ВВГнг 5х150		8323	8513	8,323	8,514
ВВГнг 5х185		10110	10317	10,11	10,318
ВВГнг 5х240		13001	13234	13,001	13,235
Кабель с секторными жилами
ВВГнг 3х50			1739		1,740
ВВГнг 3х70			2349		2,350
ВВГнг 3х95			3170		3,171
ВВГнг 3х120			3894		3,895
ВВГнг 3х1 5 0			4748		4,749
ВВГнг 3х185			5850		5,851
ВВГнг 3х240			7565		7,566
ВВГнг 3х50 + 1х25			1985		1,986
ВВГнг 3х70 + 1х35			2687		2,688
ВВГнг 3х95 + 1х50			3638		3,639
ВВГнг 3х120 + 1х70			4568		4,569
ВВГнг 3х150 + 1х70			5426		5,427
ВВГнг 3х185 + 1х95			6789		6,790
ВВГнг 3х240 + 1х120			8740		8,741
ВВГнг 4х50			2226		2,227
ВВГнг 4х70			3035		3,036
ВВГнг 4х95			4114		4,115
ВВГнг 4х120			5077		5,078
ВВГнг 4х150			6214		6,215
ВВГнг 4х185			7667		7,668
ВВГнг 4х240			9952		9,953

См. также: кабель ВВГ 3х4, ВВГ 4х4, ВВГ 4х6, ВВГ 4х16, ВВГнг 5х240 цена;

ВВГ 4×1,5 | Lietkabelis

Выберите спецификацию

Выберите площадь поперечного сечения, мм²:

Кабель предназначен для стационарных электроустановок, прокладки кабеля в каналах электропроводки, для прокладки во влажных и сухих помещениях, а также для прокладки ввода электропитания.

Сплошная жила с поливинилхлоридной изоляцией изготовлена ​​из отожженной медной проволоки.

Многожильные изолированные жилы с оболочкой из ПВХ.

Кабель пригоден для прокладки в земле.

Дополнительная информация

Кабель полностью соответствует Директиве ЕС 2011/65/ES об ограничении использования некоторых опасных веществ в электрическом и электронном оборудовании.

Кабель полностью соответствует требованиям Директивы ЕС 2006/95/EB для низкого напряжения.

Кабель соответствует Регламенту (ЕС) № 305/2011 Европейского парламента и Совета.

Класс реакции на огонь Eca . DoP (Декларация о характеристиках LK-DoP 01/002/EN)

Строительство
Проводники	Медь твердая отожженная 1 класса по ГОСТ 22483-77
Изоляция	Изоляционная ПВХ-масса типа TI 1 в соответствии с LST EN 50363-3
Количество жил	4
Площадь поперечного сечения жил, мм²	1,5
Габаритный диаметр кабелей, мм	9. 17
Радиальная толщина изоляции, мм	0,6
Радиальная толщина оболочки, мм	1,5
Кабель ок. масса, кг/км	138
Прокладка	Внутри снаружи
