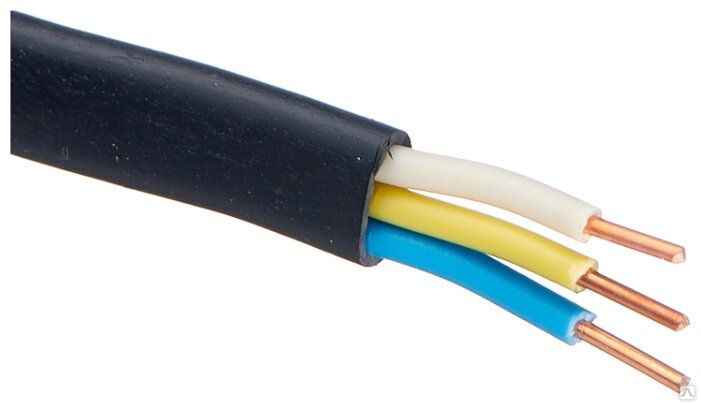

Ввг 3х2 5: ВВГ 3х2,5 цена, купить кабель ВВГ 3*2.5 по ГОСТ

цена за погонный метр, характеристики, фото

Кабель предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50Гц. Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках. Для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, Галереях). Подробную информацию о соответствии кабельной продукции ГОСТ и файл с методическими указаниями по снятию внешней оболочки кабеля можно получить в разделе Детали.

Расшифровка маркировки

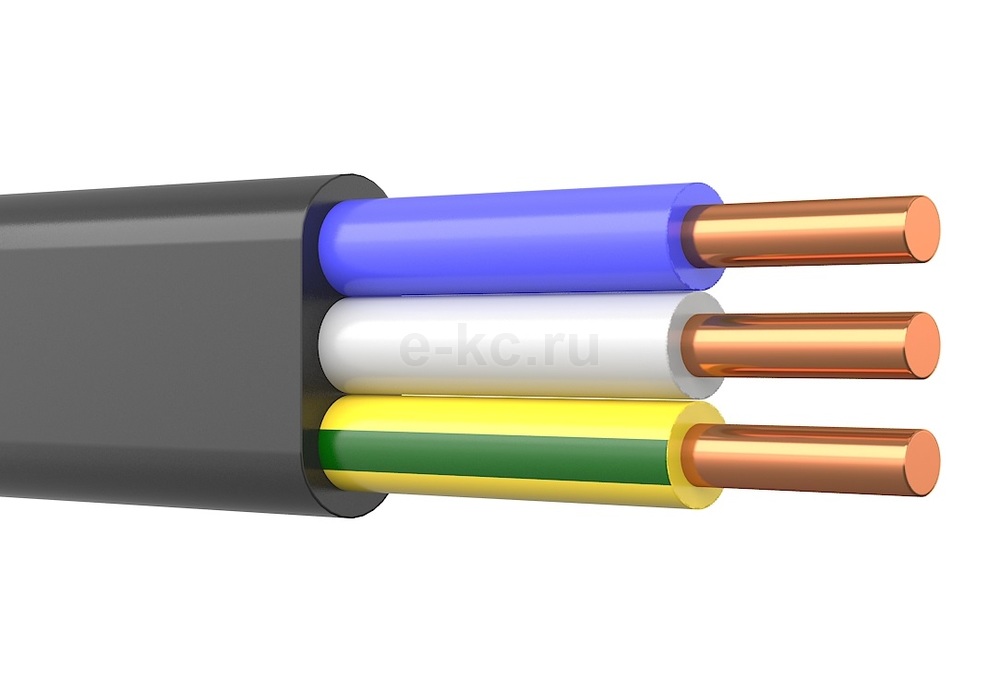

В – Изоляция жил из ПВХ пластиката, В – Оболочка из ПВХ пластиката, Г – Отсутствие защитных покровов, нг – негорючий, LS (Low Smoke) – с пониженным дымо – и газовыделением, п – плоский, 3х2,5 – три жилы сечением 2,5 мм².

Производитель

ООО «Кабельный завод Кабэкс».

Условия доставки и возможные услуги:

    Наименование характеристикиЕд. изм.Значение
    ГОСТГОСТ 31996-2012
    ГОСТ 31565-2012
    Код ОКП35 3371
    35 2122
    Класс пожарной опасностиО1. 8.2.5.4
    Диапазон температур эксплуатации°Сот -50 до +50
    Минимальная температура монтажа°С-15
    Допустимая влажность%до 98
    Продолжительность эксплуатациилет30
    Напряжение сетиВдо 1000
    Частота переменного тока в сетиГц50 Гц
    Допустимое растягивающее усилиедаН37,5
    Максимально допустимая температура нагрева жил при КЗ°С+150
    Продолжительность короткого замыкания, не болеес5
    Расчетная масса (вес) кабеля, 0,66 кВкг/км170
    Расчетная масса (вес) одного метра кабеля, 0,66 кВкг/м0,17
    Расчетная масса (вес) кабеля, 1 кВкг/км191
    Расчетная масса (вес) одного метра кабеля, 1 кВкг/м0,191
    Допустимый радиус изгибамм111
    Допустимая токовая нагрузка при прокладке на воздухеА27
    Допустимая токовая нагрузка при прокладке в землеА36
    Допустимый ток односекундного короткого замыканияА0,27
    Объем горючей массыл/км129
    Сопротивление изоляции жилМОм/км10
    Толщина изоляции жил, 1 кВмм0,8
    Толщина изоляции жил, 0,66 кВмм0,6
    Масса цветного металлаг/м66,75
    Максимальная мощность при прокладке в воздухе, 220 ВкВт7,92
    Максимальная мощность при прокладке в земле, 220 ВкВт10,56
    Максимальная мощность при прокладке в воздухе, 380 ВкВт17,77
    Максимальная мощность при прокладке в земле, 380 ВкВт23,69
    Температура нагрева жил по условию невозгорания°С350

    Наименование характеристикиЕд. изм.Значение
    Количество жилшт.3
    Расчетный диаметр жилымм1,78
    Максимальный диаметр жилымм1,9
    Сечение жилымм22,5
    Наружный диаметр кабеля, 0,66кВмм10,2
    Наружный диаметр кабеля, 1 кВмм11,1
    Материал жилыМедь
    Материал изоляцииПВХ
    Материал оболочкиПВХ
