Содержание
Зачистные устройства для снятия оксидного слоя – Georg Fischer
- Вращающийся зачистной инструмент RS
- Зачистной инструмент РТ 1 Е
- Зачистной инструмент РТ 2
- Зачистной инструмент RTC-710
- Зачистной инструмент RST-1000
- Зачистное устройство COOL-FIT RTC-315

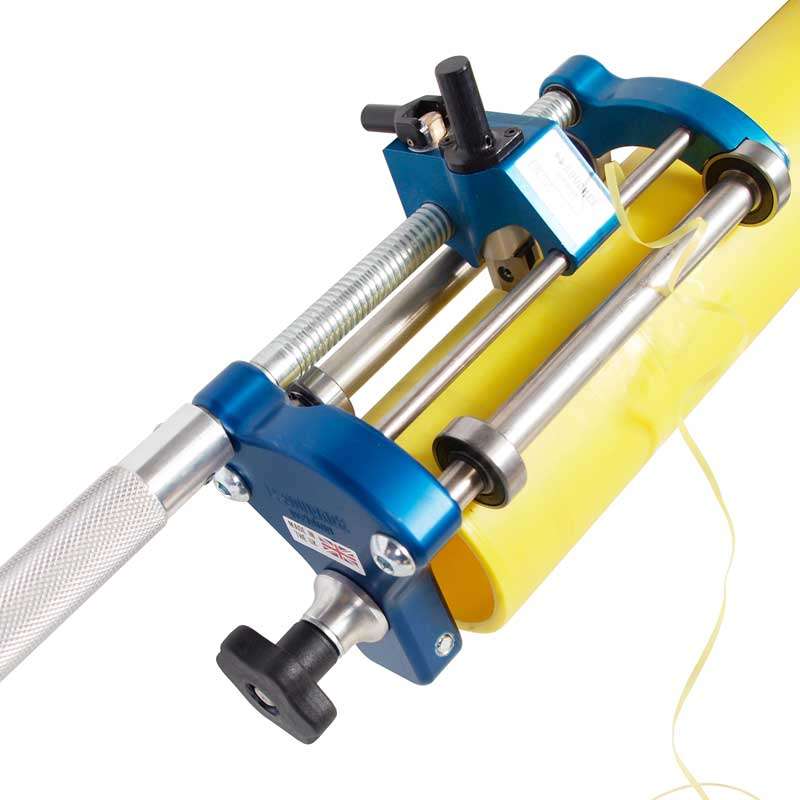

Вращающийся зачистной инструмент RS
Инновационный вращающийся зачистной инструмент RS универсален, подходит для зачистки поверхностей труб перед электромуфтовой сваркой или монтажем седловых отводов, для зачистки тройников и отводов. Подходит для труб из ПЭ80, ПЭ100, сшитого ПЭ и ПП.
Характеристики и преимущества:
Зачистной нож с пружиной — качество зачистки не зависит от овальности труб и погрешностей. Нож на шарнирной опоре — компенсация изогнутости труб в бухтах. Оптимальная геометрия лезвий — точная толщина стружки, срез с нахлестом. Один инструмент для каждого размера — минимальный радиус отклонения при зачистке в труднодоступных и узких местах. Длина зачистки — без ограничений.
Направляющие ролики — 3 точки опоры для оптимальной работы с каждым диаметром. Экономия времени — инструмент всегда готов к работе, можно приступать к следующей операции зачистки без необходимости перестановки лезвия в первоначальное положение. Преимущества — экономия времени, стабильное высокое качество зачистки, возможность работы с минимальным радиусом вращения. Исключает ошибки оператора по изменению размера. Комплектация: Вращающийся зачистной инструмент RS, транспортировочный контейнер, руководство по эксплуатации, список запчастей.
Артикул | d (мм) | Код | Вес (кг) |
RS 40 | 40 | 790 136 001 | 1,310 |
RS 50 | 50 | 790 136 002 | 1,310 |
RS 63 | 63 | 790 136 003 | 1,310 |
RS 75 | 75 | 790 136 004 | 1,540 |
RS 90 | 90 | 790 136 005 | 1,540 |
RS 110 | 110 | 790 136 006 | 1,540 |
RS 125 | 125 | 790 136 007 | 1,730 |
RS 140 | 140 | 790 136 008 | 1,730 |
RS 160 | 160 | 790 136 009 | 1,730 |
RS 180 | 180 | 790 136 010 | 2,030 |
RS 200 | 200 | 790 136 011 | 2,030 |
RS 225 | 225 | 790 136 012 | 2,030 |
RS 250790 136 015 | 250 | 790 136 013 | 2,440 |
RS 280 | 280 | 790 136 014 | 2,440 |
RS 315 | 315 | 790 136 015 | 2,440 |
Зачистной инструмент РТ 1 Е
- Вращающийся инструмент для обработки труб РТ 1 Е подходит для подготовки поверхностей торцов труб с диаметрами от 20 до 90 мм (при монтаже электросварных муфт и фитингов).
Инструмент обеспечивает неизменное качество обработки по всей обрабатываемой поверхности трубы и отлично подходит для обработки труб из полиэтилена (ПЭ) ПЭ80, ПЭ100 и сшитого ПЭ
- Комплект поставки: 1 основной инструмент в пластиковом транспортном контейнере, без трубных вставок. В транспортном контейнере имеются места для размещения шести трубных вставок.
d — d (мм) | Код | Вес (кг) | Описание |
20-90 | 799 150 382 | 3,300 | Базовый инструмент |
Зачистной инструмент РТ 2
- Комплект поставки: 1 инструмент (размер 1, 2 или 3) в металлическом контейнере.
- Инструмент для зачистки поверхности труб РТ 2 подходит для подготовки концов труб (при монтаже электросварных муфт и фитингов). Инструмент обеспечивает неизменное качество обработки по всей обрабатываемой поверхности трубы и подходит для труб из материалов ПЭ 80, ПЭ 100 и сшитого ПЭ
d — d (мм) | Код | Вес (кг) | Описание |
63-250 | 799 300 752 | 7,500 | Размер 1, длина обработки 140 мм |
110-400 | 799 300 755 | 9,900 | Размер 2, длина обработки 150 мм |
120-500 | 799 300 756 | 10,500 | Размер 3, длина обработки 175 мм |

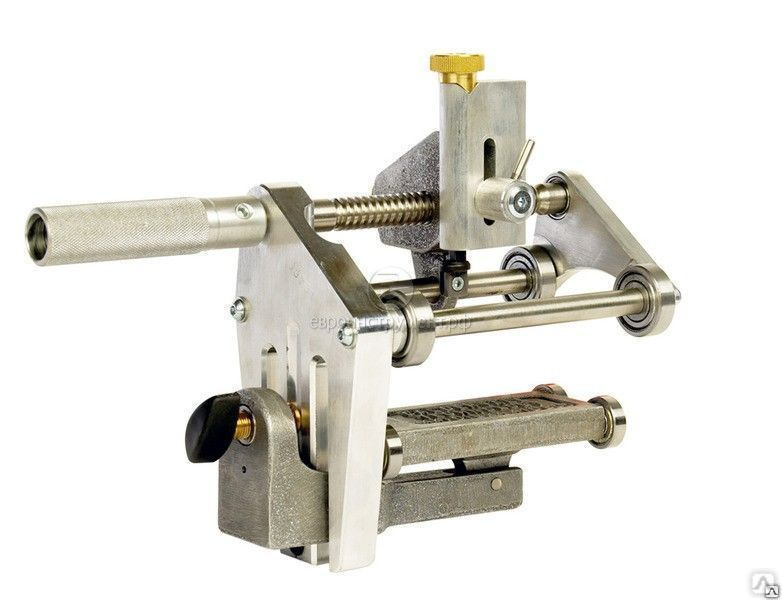

Зачистной инструмент RTC-710
Зачистной инструмент RTC-710 подходит для подготовки концов труб больших диаметров (355-710 мм). Инструмент обеспечивает неизменное качество обработки по обрабатываемой поверхности трубы при макс. длине 530 мм и подходит для труб из материалов ПЭ 80 и ПЭ 100.
Комплект поставки: 1 рычаг скребка, 1 самоцентрирующий держатель, 2 алюминиевых транспортировочныых контейнера, 1 отвертка, 1 запасной нож, 1 резак для очистки, 1 сумка для принадлежностей. Зачистной инструмент COOL-FIT RTC-315 предназначен для подготовки концов предварительно изолированных труб ABS системы COOL-FIT.
Комплект поставки: 1 рычаг скребка, 1 самоцентрирующийся держатель, 1 алюминиевый транспортировочный контейнер, 1 отвертка, 1 нож для очистки.
d — d (мм) | Код | Вес (кг) | Описание |
75-315 | 799 150 423 | 9,616 | макс. длина 185 мм |
355-710 | 799 300 757 | 31,400 | макс. длина 530 мм |
Зачистной инструмент RST-1000
- Вращающееся зачистное устройство RST 1000 в виде цепи предназначено для подготовки зоны сварки для монтажа седловых отводов и электросварных фитингов.
- Для обеспечения равномерного снятия оксидного слоя с труб ПЭ80 и ПЭ100 нож изготовлен из карбида.
- Легко сочленяемые элементы цепного устройства обеспечивают равномерную обработку труб d250-d1000 мм.
- С помощью пружинного элемента производится компенсация овальности трубы и разницы диаметра по окружности.
- Комплект поставки: различные звенья цепного устройства, запасной нож, транспортировочный контейнер.
d — d (мм) | Код | Вес (кг) |
250-1000 | 799 300 799 | 10,552 |
Зачистное устройство COOL-FIT RTC-315
Зачистной инструмент COOL-FIT RTC-315 предназначен для подготовки концов предварительно изолированных труб ABS системы COOL-FIT.
Комплект поставки: 1 рычаг скребка, 1 самоцентрирующийся держатель, 1 алюминиевый транспортировочный контейнер, 1 отвертка, 1 нож для очистки.
d — d (мм) | Код | Вес (кг) | Описание |
75-315 | 799 150 432 | 9,616 | макс.![]() |
Зачистка для полипропиленовых труб. Ручные инструменты для зачистки
Трубы из полимерных материалов могут использоваться в разы дольше металлических аналогов. Но их срок службы во многом зависит от того, насколько грамотно были произведены монтажные работы. Одним из условий длительной и беспроблемной эксплуатации полипропиленовых труб является их правильная зачистка, так как неровности на срезе и заусенцы мешают качественному соединению. Уже на этапе планирования укладки полипропиленового трубопровода необходимо разобраться в том, зачем нужна такая процедура и с помощью каких инструментов её осуществляют. Особое внимание следует уделить трубам с армирующим слоем.
Зачистка края трубы — обязательная процедура перед соединением элементов трубопровода
Содержание
- 1 Что дает армирование полипропиленовых труб
- 2 Способы зачистки полипропиленовых труб
- 3 Какие бывают инструменты для зачистки полипропиленовых труб?
Что дает армирование полипропиленовых труб
Положительные свойства армированных полипропиленовых труб достигаются за счёт наличия защитного слоя. В трубах, использующихся в домашних условиях, его толщина не превышает 0,1-0,5 мм. Армирование необходимо для:
- Снижения температурного воздействия на полимер. Вообще полипропиленовые трубы неплохо выдерживают высокие температуры. Верхним порогом является 95 градусов. По идее, для домашних систем отопления и водопровода этого должно быть достаточно. Но в некоторых ситуациях, в том числе и аварийных, температура транспортируемой жидкости может подниматься. Это вызывает деформации участков трубопровода. Алюминиевая фольга повышает способность трубы выдерживать высокие температуры и предотвращает разрывы системы.
- Компенсации теплового расширения. Главным недостатком полипропиленовых труб является существенное расширение при перепадах температур. При резком расширении, а затем – сужении, полипропилен теряет свои пластические качества и постепенно растрескивается. Это свойство не лучшим образом отражается на сохранности труб без армирования.
Но армировка также несколько затрудняет сварку полипропиленовых трубопроводов, поэтому при монтаже просто необходимо прибегнуть к зачистке трубы. Зачистка в случае с таким типом труб представляет собой удаление тонкого слоя алюминиевой фольги.
Армирующий слой придает трубе прочность, но для качественной сварки его нужно обрабатывать
Способы зачистки полипропиленовых труб
Существует несколько разновидностей зачистки, в зависимости от типа армирующего слоя.
Внешний слой. Если алюминиевая фольга представляет собой внешний защитный слой полипропиленовой трубы, она помешает процедуре соединения с фитингом. При монтаже плавится весь отрезок трубы, входящий в фитинг. Если труба не будет зачищена, произойдёт следующее: расплавленный алюминий не сварится с расплавом полипропилена, и соединение будет разгерметизировано сразу же после пуска системы.
Внутренний слой. Хоть алюминий, находящийся между полипропиленовыми слоями, не будет задействован во время сварки, зачистные работы всё равно стоит провести. Зачистка армирующей прослойки необходима для того, чтобы алюминий не вступал в контакт с водой. При любом скачке потенциалов внутри трубопровода могут начаться электрохимические процессы, которые в итоге приведут к полному разрушению алюминиевого слоя.
Без зачистки можно соединять только трубы, армированные стекловолокном
Полезный совет! Армирующий слой алюминия бывает цельным и перфорированным. Если стоит задача выбрать между этими двумя вариантами, следует всё же обратиться к последнему. Перфорированный внутренний слой фольги обладает лучшим сцеплением и не требует клея. Зачистка перфорированной армировки – более быстрый процесс.
Армировка стекловолокном. В данном случае зачистка для полипропиленовых труб не применяется. Тонкая сетка стекловолокна располагается между слоями полимера, не испытывает воздействие влаги и не контактирует с фитингом. Надёжное крепление стекловолоконных полипропиленовых труб можно получить и без дополнительных работ. Но коэффициент теплового расширения у таких конструкций будет выше, чем у труб, армированных алюминием.
Какие бывают инструменты для зачистки полипропиленовых труб?
Инструмент, с помощью которого можно произвести зачистку трубы, может быть ручным или механическим. Ручные приспособления – это оптимальный вариант для проведения зачистных работ в домашних условиях. Существуют такие разновидности зачистных инструментов для полипропиленовых труб:

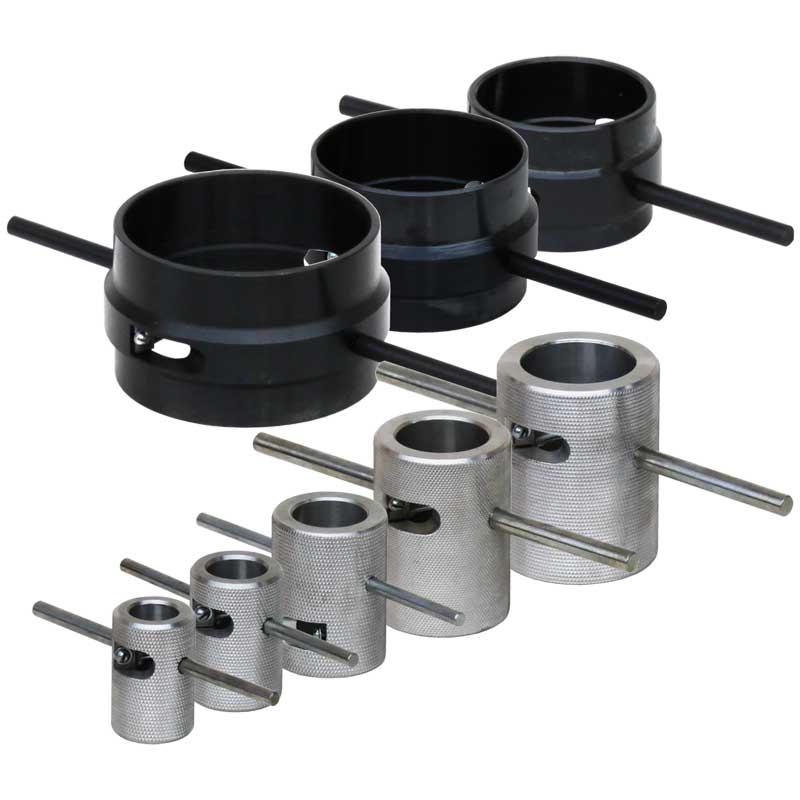

- зачистки для наружного слоя. Для удаления внешнего слоя армирующей фольги используются муфты с лезвиями в середине. Зачистные муфты оснащены удобными ручками, что делает рабочий процесс быстрым и простым. Ручки также могут быть съемными;
- торцеватели. Лезвия в торцевателях размещены не на поверхности металлической муфты, а на её внутреннем торце. На инструмент надевается труба и проворачивается несколько раз. Уже через минуту получится идеальный срез, и полипропиленовая труба полностью готова для сварки. Такие инструменты используют и для обработки прочих типов пластиковых труб, в том числе без армирующего слоя.

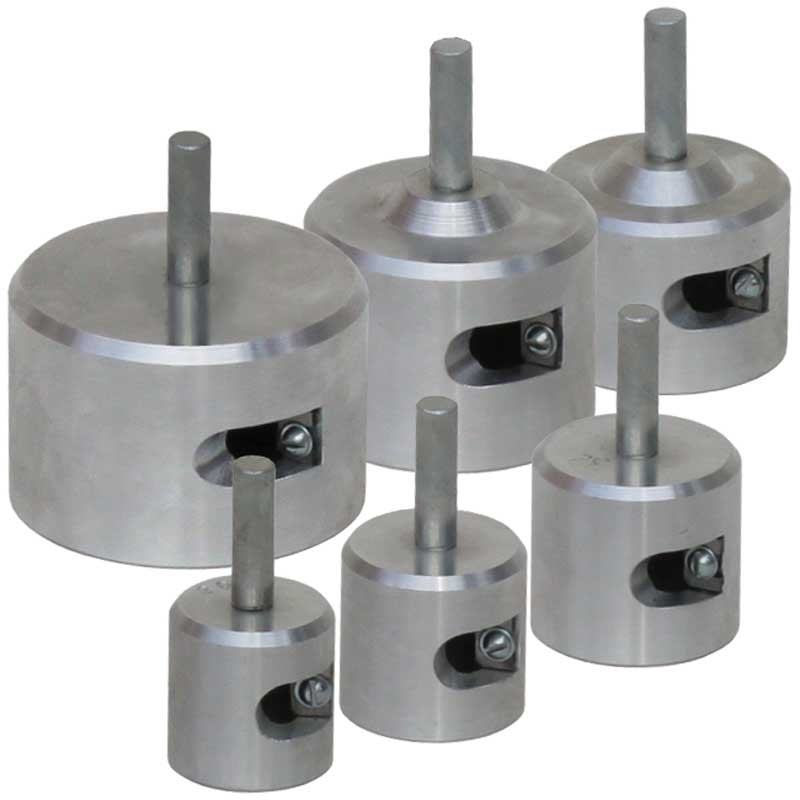

- специальная насадка на электродрель — шейвер. В продаже можно найти приспособления, позволяющие зачищать одновременно и внешний, и внутренний слои трубы. Для разных типов армировки подбираются особые насадки, различные по диаметру.
С небольшим объемом работы вполне можно справиться обычным ручным приспособлением
Использование зачистных насадок на дрель необязательно: если предстоит выполнить малый объем работы, вполне можно справиться и своими руками. Кроме того, мощные дрели и шуруповерты сложны в эксплуатации. Если нет достаточного опыта в обращении с подобным оборудованием, лучше не прибегать к его помощи вообще.
Обратите внимание! Не стоит путать зачистку труб с процессом очистки металлических изделий. Это совершенно другой вид работы, и для него применяется особенное технологическое оборудование.
Также для зачистки и монтажа полипропиленовых труб своими руками пригодятся следующие инструменты:
- строительный или простой карандаш для разметки отрезка трубы, входящего в фитинг;
- рулетка;
- труборез, ножницы или ножовка для резки труб;
- паяльник для полипропиленовых конструкций;
- выбранный зачистной инструмент.
Ровный и гладкий срез полипропиленовой трубы достигается за счёт высоколегированной стали, из которой производятся ножи инструментов для зачистки. Лучше выбирать двусторонний ручной инструмент. Он позволит осуществить зачистку труб разных диаметров.
Зачистка полипропиленовых труб – это несложный технологический процесс, который можно выполнить своими руками без особой подготовки. Не стоит приобретать дорогой инструмент, если требуется подготовка к сварке нескольких изделий. Даже простые стальные приспособления способны обеспечить качественный и аккуратный результат.
Скребок для труб и машина для сварки труб — Ritmo America LLC — Оборудование для сварки — Сварочное оборудование — Соединение
Ritmo America производит скребок для труб и машину для сварки труб для сварки пластмасс и сварки труб.
RITMO PRECISE СКРЕБОК ДЛЯ ТРУБ изготовлены из специального алюминиевого сплава в соответствии с инновационной конструкцией, они удобны и просты в использовании. Незаменимы при подготовке труб и фитингов ПНД к сварке электромуфтой. Эта подготовка устраняет окисленную пленку, образующуюся на поверхности труб/фитингов под воздействием атмосферных факторов и УФ-излучения, которая в противном случае сделала бы сварку невозможной или снизила бы эффективность соединения.
RITMO PRECISE Скребок для труб можно использовать при ремонте и очистке литой пластмассы и труб из полиэтилена высокой плотности . Предназначен для использования при ремонте водопроводных, канализационных, газовых и промышленных труб . Скребок приводится в действие путем пропускания рукоятки под очищаемую трубу и поочередного вытягивания каждой рукоятки, создавая постоянное давление. Он тщательно очищает и подготавливает трубы из ПЭВП и фитинги к сборке методом электромуфтовой сварки. Скребок также обеспечивает удаление оксидной пленки, образовавшейся на поверхности трубы.
Ritmo America специализируется на разработке и производстве станков для сварки труб , которые используются во всем мире для соединения полиэтиленовых труб, по которым транспортируется широкий спектр продуктов, включая природный газ, отходы и питьевую воду. Станок для сборки столов для изготовления сегментированных отводов, тройников, тройников и крестовин из полиэтилена высокой плотности, полипропилена или ПВХ. Состоит из настольного станка с гидравлическим приводом, зачистной машины с электрическим управлением для зачистки концов труб и/или фитингов, нагревателя с устройством электронного контроля температуры.
Ritmo Pipe Fusion Machine имеет прочную конструкцию и представляет собой комбинацию самого лучшего качества Fusion машины производства Ritmo America. Несколько лет на рынке оборудования для сварки позволили Ritmo America реализовать компактную машину для сварки труб, предназначенную для тяжелых условий эксплуатации. Машины используются для сплавления нескольких видов пластиковых и полиэтиленовых труб.
Ritmo America является лидером на рынке:
- Ручные сварочные аппараты
- Экструзионные сварочные аппараты
- Экструзионная сварка пластмасс
- Оборудование для соединения пластиковых труб
- Скребок для труб
- Машина для сварки труб
- Сварка гнезд
- Машина для стыковой сварки
- Оборудование для сварки фитингов из полиэтилена высокой плотности
>> главная | Продукты | Скребок для труб и машина для сварки труб
ПРОДУКТЫ
RAM — Машины для стыковой сварки
Машины для стыковой сварки пластиковых труб и фитингов, таких как полиэтилен (HDPE), . ..
Delta — Машины для стыковой сварки
Машины, подходящие для стыковой сварки пластиковых труб и фитингов, таких как полиэтилен (HDPE), …
Электромуфта
Электронные машины для строительной площадки, подходящие для сварки фитингов электромуфтой.
Машины для изготовления фитингов
Цеховые сварочные машины, предназначенные для изготовления специальных фитингов, включая колена, тройники (Y), тройники и крестовины. …
Ленточные пилы
Ленточные пилы идеально подходят для установки рядом с оборудованием для изготовления фитингов для резки сегментов труб …
Socket Fusion
Сварочные аппараты для раструбной сварки на строительной площадке или на заводе; они могут сплавлять трубы и фитинги, такие как полипропилен …
Экструзионная сварка
Ручной экструдер, переносной, компактный и удобный, для изготовления и сварки труб, листов и пластика . ..
Сварочные машины для листов
Автоматы для листы из HDPE, PP, PVDF, PVC.
Нагревательные плиты
Серия ручных инструментов для HDPE, PP, PVDF, PB
Инструменты
Ассортимент инструментов для облегчения монтажа, укладки труб и процедур оператора.
Scraper Tools — FWSG Ranges
Contact Vinidex Customer Service наличие товаров на этой странице.
FWSG RA – Компактный скребок для труб и отводов (d25 – d63)
|
Код Винидекс | Friatools Код | Номинальный размер | СПЗ | Описание |
89253 | 613576 | д 25 | СДР 7,4 / СПЗ 11 | Компактный скребок 25 SDR 7,4 / 11 |
89254 | 613580 | д 32 | СПЗ 11 | Компактный скребок 32 SDR11 |
89255 | 613581 | д 40 | СПЗ 11 | Компактный скребок 40 SDR11 |
89256 | 613582 | д 50 | СПЗ 11 | Компактный скребок 50 SDR11 |
89257 | 613583 | д 63 | СПЗ 11 | Компактный скребок 63 SDR11 |
89280 | 613579 | все размеры | 160-110 Отвод седла EF SDR11 |
FWSG 63 – Скребок для труб (d20 – d63)
|
Код Винидекс | Friatools Код | Описание |
89173 | 613305 | Вращающийся скребок 20–63 мм |
FWSG 63/225 – Набор инструментов для скребка для труб (d20 – d225)
|
Код Винидекс | Friatools Код | Описание |
89259 | 613316 | Рот. Набор скребков 20-63 и 75-225 |
FWSG 225 – Скребок для труб (d75 – d225)
|
Код Винидекс | Friatools Код | Описание |
89258 | 613311 | Вращающийся скребок 75 — 225 |
FWSG SE – Скребок для концов труб и областей седла (d63 – d315)
|
Код Винидекс | Friatools Код | Номинальный размер | Описание |
89175 | 613562 | д 63 | Вращающийся скребок 63, седло и конец |
89176 | 613563 | д 75 | Вращающийся скребок 75, седло и конец |
89177 | 613564 | д 90 | Вращающийся скребок 90, седло и конец |
89178 | 613565 | д 110 | Вращающийся скребок 110, седло и конец |
89179 | 613566 | д 125 | Вращающийся скребок 125, седло и конец |
89180 | 613567 | д 140 | Вращающийся скребок 140, седло и конец |
89181 | 613568 | д 160 | Вращающийся скребок 160, седло и конец |
89182 | 613569 | д 180 | Вращающийся скребок 180, седло и конец |
89183 | 613570 | д 200 | Вращающийся скребок 200, седло и конец |
89184 | 613571 | д 225 | Вращающийся скребок 225, седло и конец |
89185 | 613572 | д 250 | Вращающийся скребок 250, седло и конец |
89186 | 613573 | д 280 | Вращающийся скребок 280, седло и конец |
89187 | 613574 | д 315 | Вращающийся скребок 315, седло и конец |
FWSG 710L – Скребок для труб (d250 – d710)
|
Код Винидекс | Friatools Код | Описание |
89174 | 613642 | Ротационный скребок 250-710 л |
FWSG 710 S – Скребок для труб и фитингов (d250 – d710)
|
Код Винидекс | Friatools Код | Описание |
89260 | 613639 | Вращающийся скребок 250-710 S |
FWSG 900L – Скребок для труб (d630 – d900)
|
Код Винидекс | Friatools Код | Описание |
89281 | 613644 | 630-900 Вращающийся скребок |
FWSG XL – Большой скребок для труб (d800 – d1200)
|
