Ключ для газового (ацетиленового) баллона
Главная » Сварка » Сварочное Оборудование
Сварочное Оборудование
Автор admin На чтение 3 мин. Просмотров 3.7k. Опубликовано
Для газовой или аргонодуговой сварки нужен резервуар (баллон) с топливом, окислителем или газообразным флюсом. А для резервуара нужен баллонный ключ, с помощью которого к емкости крепятся редукторы и шланги. И отсутствие такого ключа в комплекте сварочного оборудования ставит под сомнение саму возможность сварки деталей.
Поэтому в данной статье мы расскажем вам, как выглядит этот ключ для баллонов, поделимся секретами использования этого инструмента и расскажем, как следует обращаться с газовыми баллонами различного типа.
Содержание
- Зачем нужен ключ для газового баллона?
- Нюансы использования ключа газового баллона
- Общие правила эксплуатации газовых баллонов
Баллоны состоят из двух основных узлов – емкости, в которой содержится закаченный под давлением газ, и вентиля – запорно-регулирующего механизма, дозирующего подачу топлива, окислителя, газообразного флюса.
Причем перед вводом баллона в эксплуатацию, необходимо убедится в целостности запорно-регулирующего механизма вентиля, проверив его с помощью ключа.
После этого штуцер баллона соединяется с редуктором, с помощью резьбовой муфты. И для монтажа муфты на штуцер нужен все тот же ключ.
То есть, без ключа сварщик будет как без рук. Ведь под тип баллона нужен уникальный инструмент (например, ключ ацетиленового баллона может не подойти к емкости с кислородом), а пользоваться «рожковыми» ключами при проверке вентилей категорически не рекомендуется.
Поэтому баллонные ключи выглядят, как пластины с внутренней перфорацией и боковыми выемками, подходящими под размеры посадочных площадок вентилей и редукторов.
Нюансы использования ключа газового баллона
Монтаж муфты редуктора выполняется по стандартным правилам: сварщик подводит ключ к внешнему шестиграннику и затягивает резьбу, используя тело ключа как рукоять. Причем для ускорения процесса муфту можно «накрутить» на штуцер руками и использовать ключ лишь на финише монтажного процесса.
Проверка вентиля осуществляется сложнее. С баллона снимают колпак и вентиль. После этого на квадратную посадочную площадку вентиля накидывают ключ и, отстранившись от оси вентиля, проворачивают его в положение «открыто».
Если с запорным механизмом имеются проблемы, или в баллон закачали чересчур много газа, то вентиль может «сорваться» с резьбы и даже «выстрелить» из баллона. При этом, если используется удерживающий ключ, сварщик не получит физических повреждений. Накидной ключ просто отбросит в сторону.
Однако такие итоги проверки вентилей встречаются нечасто.
Если соблюдать правила эксплуатации баллонов, то после поворота ключа можно услышать только легкое шипение.
Общие правила эксплуатации газовых баллонов
К общим правилам эксплуатации, распространяемым на все типы «сварочных» баллонов можно отнести следующие рекомендации:
- Во-первых, баллон, а точнее его корпус должен быть целым. Если на теле емкости есть вмятины, то от проверки такого баллона нужно воздержаться.
- Во-вторых, если нельзя снять колпак или повернуть вентиль с помощью ключа, то от эксплуатации такого баллона следует отказаться сразу же. В этом случае возможны повреждения запорно-регулирующего механизма баллонной арматуры.
- В-третьих, все баллоны транспортируются только «стоя». Причем транспортировка в пределах рабочего места осуществляется с помощью тележки. Категорически не рекомендуется перетаскивать баллон на плече или в руках (держась за вентиль). В крайнем случае, его можно катить, удерживая за верхнюю часть и перемещая (вращательными движениями) днище.
- В-четвертых, баллоны хранятся только стоя, в ящиках из стали или в специальных держателях. Падение баллона может закончиться взрывом или срывом вентиля.
- В-пятых, при эксплуатации баллон должен находиться только в вертикальном положении. Причем в холодное время года эксплуатация емкостей (особенно с углекислотой) без системы утепления практически невозможна, а в теплое время года не стоит оставлять баллон на солнцепеке.
Отнеситесь к этим правилам с уважением, и тогда от процесса эксплуатации емкостей под давлением у вас останутся только самые приятные впечатления.
Размер гайки на газовом редукторе
Редуктор пропановый предназначен для понижения и регулирования давления газа — пропана, поступающего из баллона, рампы или сети, и автоматического поддержания постоянным заданного рабочего давления газа.
Пропановые редукторы, применяемые при газовой сварке и резке металлов, окрашивают в красный цвет. Присоединение к баллону накидной гайкой с резьбой СП21,8LH 14 ниток на 1 дюйм (S27 W21,8LH) с внешним шестигранником под ключ 27. На изображении представлен баллонный пропановый одноступенчатый редуктор БПО-5. Данный редуктор сертифицирован в России, на Украине и в Белоруссии. Редуктор выпускается согласно ГОСТ 13861-89. Наибольшее допустимое давление газа на входе в редуктор — 25 кгс/см², наибольшее рабочее давление (давление газа на выходе) 3 кгс/см². При наибольшем рабочем давлении расход газа составляет 5 м³/ч. Масса редуктора не более 0,5 кг.
Редуктор присоединяется к баллону накидной гайкой. Газ, пройдя входной фильтр, попадает в камеру высокого давления. При вращении регулировочного винта по часовой стрелке усилие нажимной пружины передаётся через нажимной диск, мембрану и толкатель на редуцирующий клапан, который, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в рабочую камеру.
Баллонные пропановые редукторы (в зависимости от модели) имеют показывающие приборы для определения давления газа, выходящего из редуктора (манометры низкого (выходного) давления), для определения давления газа, входящего в редуктор (манометр высокого (входного) давления) или не имеют их вообще. Отбор газа осуществляется через ниппель, который присоединяется к редуктору гайкой с резьбой М16×1,5LH. К ниппелю присоединяется рукав диаметром 9 или 6 мм, идущий к горелке или резаку.
Технические характеристики некоторых пропановых редукторов.
Показатели: | БПО — 5 | БПО — 5 | СПО — 6 | РПО — 25 | РПД — 25 |
---|---|---|---|---|---|
Наибольшая пропускная способность V, м 3 /ч | 5 | 5 | 6 | 25 | 25 |
Наибольшее давление газа на входе, P1, MPa ( кгс/см²) | 2,5 (25) | 2,5 (25) | 0,3 (3) | ||
Наибольшее рабочее давление, P2, MPa ( кгс/см²) | 0,3 (3) | 0,3 (3) | 0,15 (1,5) | 0,3 (3) | 0,3 (3) |
Масса, кг, не более | 2,0 | 0,5 | 1,8 | 8 | 10 |
На редукторе должна быть следующая маркировка:
- Товарный знак предприятия изготовителя.
- Марка редуктора.
- Год выпуска.
Требования к материалам [ править | править код ]
Неметаллические материалы (например используемые в качестве уплотнителей и смазок), контактирующие с пропаном, бутаном и метилацетиленпропадиеновыми смесям, должны быть стойкими к n-пентану. Испытания проводят по ГОСТ 9.030.
Звоните нам:
8-909-З60-07-37
Пишите нам:
[email protected]
Магазин «Надежный газ» – продажа безопасных газовых баллонов. Доставка по России.
Корзина |
корзина пуста |
ООО «Надежный газ»
г.Димитровград, ул.Чкалова, 45/1
ИНН 7329009264
ОГРН 1137329000203
Звоните нам: 8-909-З60-07-37
Пишите нам: [email protected]
т. 8-909-З60-07-37
[email protected]
Интернет магазин «Надежный газ».
Продажа безопасных сертифицированных полимерно-композитных баллонов.
Безопасность превыше всего.
Логотипы и торговые марки, используемые на сайте, принадлежат их владельцам.
Редукторы для баллонов с вентилем российского стандарта
Редукторы для баллонов с вентилем российского стандарта. Композитные газовые баллоны производства Composite Scandinavia (Швеция), модели Passion, Compolite CS производят не только с евровентилем, но и с вентилем российского стандарта.
Вход: W21.8x 1/14″ левая
Выход: Штуцер ø12 мм
Давление: 30 mbar
Производительность: 1 кг/час
Тип: одноступенчатый
Подключение на входе: резьба
Производитель: Италия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: Штуцер
Производитель: «NaMilux», Вьетнам
Совместное предприятие с ASAHI SEISAKUSHO, Япония
Редуктор подходит для газовых пушек
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: Штуцер Ø 8х13
Производитель: «Mondial Gnali Bocia», Италия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: Штуцер Ø 8х13
Производитель: «Mondial Gnali Bocia», Италия
указана розничная цена с учетом НДС
Встроенный скоростной защитный клапан
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: Штуцер Ø 8х13
Производитель: «Mondial Gnali Bocia», Италия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: 3/8” (внутренняя, правая резьба)
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: Штуцер
Производитель: ПТК, Россия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: Штуцер
Производитель: ПТК, Россия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: Штуцер
Производитель: ПТК, Россия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: Штуцер
Производитель: ПТК, Россия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: Штуцер
Производитель: ПТК, Россия
указана розничная цена с учетом НДС
2 кгс/см2
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: Штуцер 6мм
Производитель: Украина
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: штуцер
Редуктор подходит для газовых пушек
Производитель: «Mondial Gnali Bocia», Италия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: 1/4” (внутренняя, правая резьба)
Редуктор подходит для газовых пушек
Производитель: «Mondial Gnali Bocia», Италия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ KLF (левая резьба, российский стандарт )
Выход: резьба 1/4″
Редуктор подходит для газовых пушек
Производитель: «GOK», Германия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: 3/8” (внутренняя, правая резьба)
Производитель: «Mondial Gnali Bocia», Италия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: 3/8” (внутренняя, правая резьба)
Производитель: «Mondial Gnali Bocia», Италия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ KLF (левая резьба, российский стандарт )
Выход: внешняя резьба 1/4″
Производитель: «GOK», Германия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ KLF (левая резьба, российский стандарт )
Выход: внешняя резьба 1/4″
Производитель: «GOK», Германия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ KLF (левая резьба, российский стандарт )
Выход: резьба 1/4″
Редуктор подходит для газовых пушек
Производитель: «GOK», Германия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ KLF (левая резьба, российский стандарт )
Выход: внешняя резьба 1/4″
Производитель: «GOK», Германия
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: Штуцер
Производитель: «NaMilux», Вьетнам
Совместное предприятие с ASAHI SEISAKUSHO, Япония
указана розничная цена с учетом НДС
Вход: Гайка СН27- 21,8 х 1/14″ (левая резьба, российский стандарт )
Выход: Штуцер Ø 8х13
Производитель: «Mondial Gnali Bocia», Италия
Купить в 1 клик
Вес: 0. 3 кг
Мера: шт
Артикул: 301017
Производитель: Китай
Срок отгрузки со склада: 1-2 дня

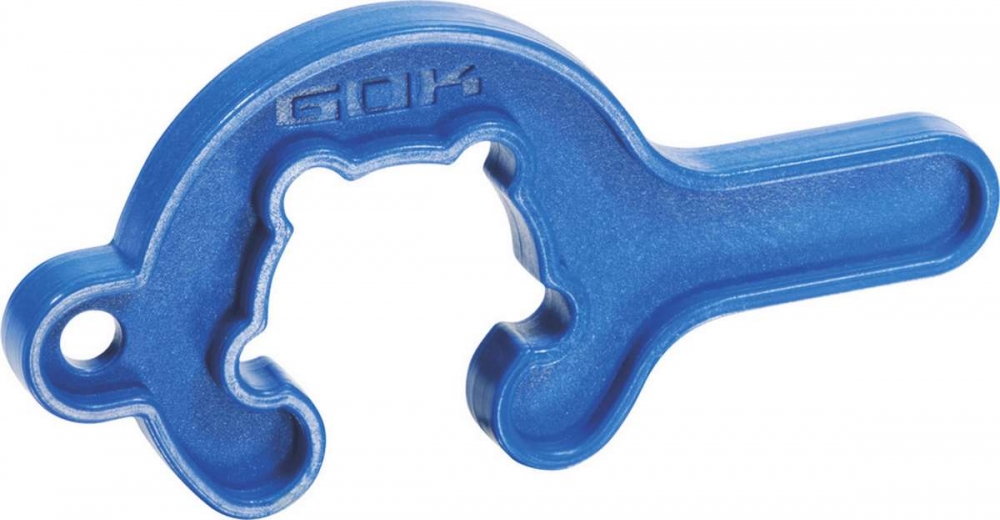

• для присоединения / отсоединения редуктора и газового вентильного баллона
Ключ для открывания газовых баллонов Ключ для открывания Газовый ключ для газа
Verbrauchern steht bei Verträgen zur Lieferung von Waren ein Widerrufsrecht gemäß nachfolgender Maßgabe zu.
Verbraucher ist jede natürliche Person, die ein Rechtsgeschäft zu Zwecken abschließt, die überwiegend weder ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit zugerechnet werden können.
Widerrufsbelehrung
Widerrufsrecht
Sie haben das Recht, binnen 30 Tagen ohne Angabe von Gründen diesen Vertrag zu widerufen.
Die Widerrufsfrist beträgt 30 Tage ab dem Tag, an dem Sie oder ein von Ihnen benannter Dritter, der nicht der Beförderer ist, die letzte Ware in Besitz genommen haben.
Um Ihr Widerrufsrecht auszuüben, müssen Sie mir (Uwe Lux, Holstenstr. 2, 49809 Lingen, Deutschland, тел.: 0591-12667513, электронная почта: [email protected]) mittels einer eindeutigen Erklärung (z. B. Brief, Nachricht, Telefonisch oder E-Mail) über Ihren Entschluss, diesen Vertrag zu widerufen, informieren. Sie können dafür das begefügte Muster-Widerrufsformular verwenden, das jedoch nicht vorgeschrieben ist.
Zur Wahrung der Widerrufsfrist reicht es aus, dass Sie die Mitteilung über die Ausübung des Widerrufsrechts vor Ablauf der Widerrufsfrist absenden.
Folgen des Widerrufs
Wenn Sie diesen Vertrag widerufen, habe ich Ihnen alle Zahlungen, die ich von Ihnen erhalten haben, einschlieslich der Lieferkosten (mit Ausnahme der zusätzlichen diekosten, die sich daraus ergeben, dass Sie der eine anderals mir angebotene, günstigste Standardlieferung gewählt haben), unverzüglich und spätestens binnen vierzehn Tagen ab dem Tag zurückzuzahlen, an dem die Mitteilung über Ihren Widerruf dieses Vertrags bei mir eingegangen ist. Für diese Rückzahlung verwende ich dasselbe Zahlungsmittel, das Sie bei der ursprünglichen Transaktion eingesetzt haben, es sei denn, mit Ihnen wurde ausdrücklich etwas anderes vereinbart; in keinem Fall werden Ihnen wegen dieser Rückzahlung Entgelte berechnet. Ich kann die Rückzahlung verweigern, bis ich die Waren wieder zurückerhalten habe oder bis Sie den Nachweis erbracht haben, dass Sie die Waren zurückgesandt haben, je nachdem, welches der frühere Zeitpunkt ist.
Sie haben die Waren unverzüglich und in jedem Fall spätestens binnen vierzehn Tagen ab dem Tag, an dem Sie mich über den Widerruf dieses Vertrags unterrichten, an mich zurückzusenden oder zu übergeben. Die Frist ist gewahrt, wenn Sie die Waren vor Ablauf der Frist von vierzehn Tagen absenden. Die Kosten der Rücksendung der Waren trägt der Käufer.
Sie müssen für einen Wertverlust der Waren nur aufkommen, wenn dieser Wertverlust auf einen zur Prüfung der Beschaffenheit, Eigenschaften und Funktionsweise der Waren nicht notwendigen Umgang mit ihnen zurückzuführen ist.
Ausschluss bzw. vorzeitiges Erlöschen des Widerrufsrechts:
Das Widerrufsrecht erlischt vorzeitig bei Verträgen
— zur Lieferung versiegelter Waren, die aus Gründen des Gesundheitsschutzes oder der Hygiene nicht zur Rückgabe geeurferung ihreignet sind, wennt geeurferung ihreignet sind;
Das Widerrufsrecht gilt nicht für Verbraucher, die zum Zeitpunkt des Vertragsschlusses keinem Mitgliedstaat der Europäischen Union angehören und deren alleiniger Wohnsitz und Lieferadresse zum Zeitpunkt des Vertragsschlusses außerhalb der Europäischen Union liegen.
Muster-Widerrufsformular
(Wenn Sie den Vertrag widerufen Woollen, dann Füllen Sie bitte dieses Formular aus und senden Sie es zurück.)
An Lux Metallbau und 3D Druck, Holstenstr. 2, 49809 Lingen
Hiermit widerufe(n) ich/wir(*) den von mir/uns abgeschlossenen Vertrag über den Kauf der folgenden Waren (*)/ die Erbringung der folgenden Dienstleistung (*)
Bestellt am (*) / erhalten am (*)
Name des/der Verbraucher(s)
Anschrift des/der Verbraucher(s)
Unterschrift des/der Verbraucher(s) (nur bei Mitteilung auf Papier)
Datum
(*) Unzutreffendes streichen
Газовый ключ испортит вам праздник
Поговорим о газовых ключах. Не самая сексуальная тема в караванинге, я согласен, но потерпите меня.
газовый ключ
На сегодняшний день самым популярным способом крепления газового баллона к каравану является использование 30-мм латунного соединителя, прикрепленного к резиновому шлангу.
В более современных караванах используется короткий резиновый шланг с гайкой на одном конце и переходником на другом. В старых караванах отрезок резинового шланга соединяется с медной газовой трубой с помощью червячного (юбилейного) хомута. На другом конце резинового шланга с помощью червячного хомута крепится регулятор, устанавливаемый на бутылке.
Какая бы система не использовалась в вашем караване, необходимо физическое соединение между газовой системой каравана и газовым баллоном. Обычно это достигается с помощью латунного фитинга, закрепленного 30-мм гайкой для обеспечения надежного газонепроницаемого уплотнения.
Все это очень хорошо, и большинство караванщиков это очень хорошо знают, но одна часть всего процесса, которая обычно упускается из виду, — это способ затяжки этой 30-миллиметровой гайки.
Скромный газовый ключ редко покупают с какой-либо серьезной мыслью. Многие люди унаследовали их со своим караваном. Или использовали один и тот же в течение многих лет и никогда не беспокоились.
Но это ошибка. Дешевые газовые гаечные ключи экономят несколько фунтов, но стоят вам хлопот или костяшек пальцев. Или оба.
Для сравнения мы нарисовали вверху страницы два газовых ключа. Оба хорошо используются, но тот, что слева, стоит 2 фунта стерлингов. Тот, что справа, стоил 7 фунтов стерлингов.
Серебряный стоит 2 фунта в магазине аксессуаров для караванов. Неважно, какой. Все магазины аксессуаров для караванов продают их.
А они мусор.
Недорогие гаечные ключи вырезаются из листа стали толщиной 3 мм, и, как правило, они приемлемо близки по размеру к 30 мм, необходимым для установки адаптера газового баллона на автоприцепе. Поскольку они вырезаны из листа, они часто имеют острые края, поэтому при их использовании следует соблюдать осторожность.
Первая проблема возникает после того, как вы использовали их несколько раз. Что происходит, так это то, что губки гаечного ключа «расширяются» при использовании. Это означает, что зазор между двумя сторонами гаечного ключа становится шире. Это означает, что он не подходит к газовой арматуре должным образом.
При обычном использовании это не представляет проблемы. Если газовый фитинг не слишком тугой, неподходящий гаечный ключ с острым лезвием открутит (или закрутит) фитинг, и вы отправитесь в отпуск.
Однако рано или поздно вы обнаружите, что газовый фитинг немного затянут. Обычно когда закончился бензин. И идет дождь.
Ночью.
Тем не менее, это не проблема. У вас есть запасной газовый баллон и гаечный ключ. Вы пытаетесь расстегнуть фитинг (не забывая при этом двигаться по часовой стрелке). Он не сдвинется. Таким образом, вы оказываете немного больше давления. Тем не менее, латунная гайка не будет вращаться.
В этот момент вы решаете дать ему немного бобов. Вы ставите ногу на А-образную раму, перемещаете газовый баллон, чтобы получить лучший угол атаки, и действительно прикладываете усилия, чтобы открутить гайку. Вы сильно нажимаете, и гаечный ключ слегка поддается, давая вам ту слабую надежду, что он вот-вот сдастся, чтобы уцепиться за газовый баллон.
На самом деле происходит то, что плохо подогнанный гаечный ключ раздвигается, края латунной гайки задевают обрезанные края экономичного газового ключа. Гаечный ключ начинает скользить. Вы могли бы понять это, если бы подумали об этом. Но это не так. Вы хотите, чтобы это работало.
Этот знак поощрения заставляет вас тянуть немного сильнее. С легкой гримасой вы тянете, и через секунду или две ваша рука ослабевает, гаечный ключ поворачивается, и ему требуется секунда, чтобы вычислить.
Есть еще и пустой газовый баллон, прикрепленный к газовой системе каравана, вы все еще в темноте, все еще промокаете. Но теперь у вас деформированный газовый ключ и кровь течет из костяшек пальцев.
Всего этого можно было бы избежать, если бы вы потратили несколько лишних фунтов на хороший газовый ключ.
Правильный гаечный ключ шире. Челюсти по крайней мере такие же широкие, как орех. Сам гаечный ключ не вырезается из листа стали, а выковывается или может быть отлит. Он усилен вокруг челюсти, чтобы гарантировать, что он достаточно прочен, чтобы справиться со строгостью работы, которую он должен выполнять.
Проведите линейкой по челюсти, и вы увидите, что она равна 30 мм. Не 32 или 35 мм. И если вы сделаете то же самое через десять лет и будете использовать его каждый день, его размер все равно будет 30 мм.
Надежно закреплен на гайке газового баллона и при равномерном нажатии не соскальзывает. Это невозможно. Он подходит правильно. Чем больше усилий вы приложите, тем больше энергии уйдет на то, чтобы закрутить стопорную гайку.
Вы не будете напрягаться, пытаясь деформировать дешевый гаечный ключ.
И есть вероятность, что через пару минут вы вернетесь в фургон с подсоединенным новым баллоном и неповрежденными костяшками пальцев, потянувшись за бутылкой Пино Гриджио и пультом от телевизора, а не за ПТС и эластопластом.
Возможно, вы не сможете позволить себе новый караван, тент или тягач или свою мечту. Но я готов поспорить, что, потратив дополнительные пять фунтов на газовый ключ, вы улучшите свой отпуск больше, чем новый турер за 20 тысяч фунтов стерлингов.
