Ремонт светодиодных ламп 220 В за 4 шага

Современные Led светильники прочно входят в наш быт, позволяют значительно снижать потребление электроэнергии, но, в силу разных обстоятельств, периодически выходят из строя.

Поэтому простой ремонт светодиодных ламп 220 В своими руками в домашних условиях является актуальной задачей для любого умельца.

В статье я показываю поэтапный порядок его выполнения за 4 шага, доступных мастеру с начальными навыками электрика.

Содержание статьи

Чтобы отремонтировать неисправный Led светильник домашнему мастеру потребуется:

оценить его конструкцию;
выявить неисправность;
заменить отказавшую деталь.

Эта простая последовательность действий служит базой последующего описания.

Как конструкция светодиодной лампы 220 В влияет на ее ремонт: 3 важных особенности

Здесь важно четко понимать процессы, сопровождающие преобразование электрической энергии в световой поток, которые заложены в устройство светильника.

2 технологии создания светового потока источником света: 2 подхода к ремонту Led ламп

Все лед светильники на 220 В условно можно разделить на 2 класса, использующие:

обычные твердотельные кристаллы на светодиодах DIP, SMD или COB типа;

светоизлучающие нитевидные элементы типа «Filament», выполненные из большого количества последовательных цепочек светодиодных кристаллов.

Они обладают общими конструкторскими решениями:

выполнены под единый стандартизированный тип цоколя, обычно Е 27 или Е14;

имеют однотипную систему подключения полупроводниковых переходов к сети 220 вольт через упрощенный блок питания или драйвер.

Однако филаментная лампа имеет более сложное устройство:

у нее цепочки светодиодных кристаллов собраны единой нитью, закрытой в стеклянной колбе с покрытием люминофора, корректирующим качество светодиодного освещения;
филаментные нити так сориентированы в пространстве, что свет от источника излучается равномерно во все стороны, как у лампочки Ильича;
вся осветительная конструкция помещена в герметично закрытый стеклянный корпус и заполнена гелием, улучшающим отвод тепла от полупроводниковых элементов;
мощность одной нити подобрана так, что составляет 1 ватт. Это позволяет визуально оценивать потребление филаментного источника по их количеству.

Ремонт лампы Filament связан с вскрытием корпуса и нарушением его герметичности. Это ухудшает дизайнерский замысел, влияет на интерьер, несколько изменяет теплообмен, что незначительно сказывается на ресурсе отремонтированного светильника.

По этому вопросу существует другое техническое обоснование.

Альтернативное мнение: лампа Филамент, включенная без колбы, обеспечивает работу светодиодов с открытым внутренним пространством, обеспечивающим их охлаждение за счет естественной циркуляции воздуха.

Этот прием вполне можно использовать для источников света, расположенных в сухих помещениях, недоступных для случайного прикосновения человека. Впрочем, выбор вы можете сделать самостоятельно.

Когда какой-то кристалл нити филамента повреждается, то вся цепочка выходит из строя. Ее надо полностью заменять. Других вариантов ремонта нет, как и запчастей в продаже. Поэтому такие дефектные лампочки вначале накапливают, а затем собирают одну исправную из нескольких поврежденных.

С приведенной особенностью ремонта лед ламп с филаментовыми нитями приходится мириться. У домашнего мастера нет технических возможностей обойти эту проблему.

Обычные лампочки на SMD светодиодах допускают разборку корпуса и последующий ремонт любых элементов с полным восстановлением оптических и электрических характеристик завода изготовителя без потери качества.

Почему при ремонте Led светильника 220 В необходимо учитывать температурные условия его эксплуатации

Обратите внимание на то, что нагрев полупроводниковых переходов развивается комплексным действием трех факторов:

протеканием тока через цепочки светодиодов;
нагревом драйвера;
условиями внешней среды, когда светильник расположен в ограниченном пространстве с ухудшенными условиями теплоотвода.

Обычно последние два компонента являются основными причинами возникновения неисправностей. Их обязательно учтите.

Возрастание значения прямого тока через любой светодиод не только повышает световой поток источника, но и увеличивает тепловые потери, которые постепенно отклоняют реальную характеристику от идеальной прямой линии, ухудшая ее.

Нагрев же конструкции полупроводникового перехода значительно снижает общий ресурс светильника.

Чтобы предотвратить повышенный нагрев полупроводников, производители добавляют в конструкцию внутреннего теплоотвода внешние радиаторы охлаждения, которые дополнительно забирают повышенную температуру и рассеивают ее в атмосферу.

При ремонте поврежденных лед светильников необходимо обращать внимание на условия работы, которым они подвергались при эксплуатации. Вполне вероятно, что их учет позволит создать более совершенную конструкцию или продлить ресурс восстановленного источника.

Например, можно усилить внешний радиатор, сделать ему принудительную или естественную вентиляцию, что актуально для led ламп, встроенных в подвесные или натяжные потолки.

Ведь когда комфортная для человека температура на уровне пола достигает порядка +20 градусов, то в верхнем замкнутом пространстве она уже может вырасти до +30.

Если же эту лампочку поместить под навесом на улице, то зимний морозец в -30 на открытом воздухе сам создаст идеальные условия для ее охлаждения.

Учет возможного предела температурного нагрева и необходимости его ограничения — важное условие выполнения качественного ремонта светодиодных ламп.

Что надо знать про конструкцию драйвера для светодиодной и филаментной лампы 220 вольт при ее ремонте

Основная трудность, с которой сталкиваются производители — это ограниченный объем места, в котором необходимо вместить драйвер или блок питания светодиодов.

По этой причине они вынуждены:

применять упрощенные малогабаритные блоки питания типа ASD JCDR 5,5W GUS.3, собранные на отдельной плате;

или создавать дополнительную пластиковую вставку внутри колбы около цоколя и монтировать в этом увеличенном пространстве более совершенный драйвер. Один из вариантов его исполнения показываю ниже.

Как видите, схема драйвера, встроенного внутрь лед лампы 220 В, может значительно отличаться у каждой модели. Самый простой вариант имеет в своем составе:

резистивно-емкостной делитель напряжения, который, кстати, выделяет дополнительное тепло при прохождении тока по активному сопротивлению;
диодный мост;
сглаживающий пульсации напряжения конденсатор;
токоограничивающий резистор.

Это самая проблемная схема для Led ламп не только потому, что она нагревает полупроводниковые переходы, но еще и не обеспечивает стабилизацию тока в них.

А они очень чувствительны даже к незначительным колебаниям напряжения.

Поэтому качественный драйвер создается со встроенной схемой стабилизации тока.

Если же при ремонте возникает мысль упростить модуль питания за счет перехода от габаритной и дорогой конструкции к дешевой, то следует понимать, что полупроводники сразу станут работать в экстремальном режиме и долго не проживут.

Как выполнить ремонт светодиодных ламп 220 В своими руками за 5 шагов: подробная инструкция в картинках

Для работы потребуется не хитрый инструмент домашнего мастера:

нож электрика, который можно заменить даже канцелярским;
паяльник электрический с набором для пайки;
мультиметр цифровой или даже старенький тестер;
небольшой набор электронных компонентов. Их вполне можно взять из других перегоревших led ламп аналогичной конструкции.

Шаг №1. Особенности вскрытия корпуса и внутреннего осмотра схемы

Любая лампочка имеет защитный кожух, изолирующий электрические детали от внешней среды, предотвращающий их повреждение. Для ремонта его необходимо вскрыть без разрушения, чтобы иметь возможность восстановления работоспособности.

Корпуса светодиодных ламп чаще всего выполняются из пластика. Хотя встречается стеклянная колба, что характерно не только для ламп Филамент. Тонкое стекло хрупкое, а в разбитом состоянии оно очень опасно: можно порезаться.

Как разобрать колбу из пластика

Вариантов сборки пластиковой конструкции довольно много. Корпус собирается из нескольких съемных частей и может крепиться:

защелками;
клеем типа силиконового;
комбинированным способом.

Перед началом разборки его просто надо внимательно осмотреть и прощупать руками места стыковок. Мне рекомендовали их прогревать феном: клей разрушается, позволяя легко отсоединять детали.

Но я этот способ не стал проверять. Допускаю, что нагрев может повредить некачественный пластик. Тогда корпус будет безвозвратно поврежден.

Места стыков следует аккуратно прорезать тонким лезвием острого ножа. Хорошо подходит обычный канцелярский, предназначенный для реза бумаги.

Располагать его надо по линии стыка. Избегать сильных нажатий. Пальцы держать в стороне.

После нескольких прорезов рекомендую осматривать состояние стыка.

Металлическую деталь с цоколя можно снять с помощью любого электрического патрона. Лампа вкручивается в него, а затем движениями рук вытягивается металлическая вкладка из пластикового основания.

Однако надо учитывать, что там припаяны провода, подающие напряжение питания 220 вольт к драйверу питания.

Удаленный второй контакт лампочки также можно подклинить ножом и отсоединить колпачок. На нем тоже с обратной стороны припаян провод.

Вместо ножа удобно использовать инструмент стоматолога или сделать острый крючок. Им процарапывают стык склеенных деталей на небольшую глубину порядка двух миллиметров. Затем царапину углубляют по кругу несколько раз.

Периодически проверяют возможность разъединения деталей руками.

Обращайте внимание на способ крепления электронной платы с драйвером питания и светодиодами. Она тоже может быть приклеена силиконовым клеем, который будет мешать дальнейшей разборке. Его тоже следует удалить.

Как разобрать корпус из стекла

Попытки откручивания цоколя с помощью пассатиж, когда колба зафиксирована защитным покрытием в руке, обычно заканчиваются раздавливанием стекла и повреждением корпуса, который уже не подлежит восстановлению.

Относительно аккуратно можно срезать основание цоколя около пластиковой вставки фрезой бормашинки. Но, необходимо принять меры безопасности от получения травм стеклянной пылью.

Этот метод эффективнее, чем традиционный молоток или обмотка колбы толстой ниткой с керосином, последующим поджиганием, а затем резким охлаждением водой: стекло может лопнуть не в запланированном направлении.

Фреза позволяет сделать ровный срез, который обеспечит склейку колбы после ремонта.

Шаг №2. Как проверить целостность светодиодной сборки

По старой привычке некоторые мастера путают обычные светодиоды DIP типа и модули SMD.

Разница в том, что для современных осветительных приборов выпускаются готовые матрицы с несколькими полупроводниковыми кристаллами, чаще всего тремя и одним общим токоограничивающим резистором, а в светодиодных лентах они подключаются индивидуально.

Старые светодиоды DIP типа достаточно прозванивать мультиметром в режиме омметра или прозвонки.

Проверка SMD матрицы

Схема включения такого SMD модуля тоже имеет два внешних контакта.

К внутренним точкам коммутации доступа нет. Если пытаться зажечь эти светодиоды от цифрового мультиметра, то его выходного напряжения 2-3 вольта просто не хватит для проведения качественной проверки.

Поэтому такую работу выполняют батарейкой «Крона» или блоком питания с выходным напряжением 9-12 В.

Касаться выводов каждого SMD проводами от батарейки необходимо кратковременно, только для выявления момента начала вспышки: ток свечения ничем не контролируется. Не забывайте проверять полярность подключения.

Неисправный SMD модуль нужно заменить другим, который можно взять с аналогичной дефектной лампы, выбранной для разборки.

В сети интернет встречаются рекомендации по шунтированию выводов перегоревшего светодиода. Тогда свечение восстанавливается. Но, общее сопротивление цепочки полупроводниковых переходов при этом уменьшается, что увеличивает нагрузку на драйвер и ток через все полупроводники.

Когда он не справляется с возросшей мощностью, то повышенный ток снижает ресурс всей схемы. Эту особенность надо учитывать. Поэтому рекомендую избегать таких ситуаций или впаивать простые диоды с похожими электрическими характеристиками.

Светодиодная матрица сборки по технологии COB

Здесь используется принцип размещения внутри тела одной матрицы на объединенной подложке довольно большого числа полупроводниковых кристаллов. Их сверху покрывают общим слоем люминофора, улучшающим оптические характеристики.

Проверку исправности светодиодов типа COB лучше проводить питанием от стандартного драйвера.

Аналогичным образом проверяют исправность филаментных нитей ламп Filament.

Шаг №3. Оценка технического состояния и ремонт драйвера питания

Стабильное свечение SMD модулей создает только хорошо стабилизированный ток без пульсаций. Его сглаживают на всех блоках питания полярные электролитические конденсаторы.

Они имеют один существенный недостаток: при нагреве и длительной эксплуатации электролит внутри них высыхает, что приводит к потере емкости, нарушению режима работы.

При внутреннем осмотре схемы всегда визуально оценивайте строгость геометрической формы электролитов. Показываю такой дефект конденсатора на фотографии импульсного блока питания.

Малейшие отклонения от идеального состояния свидетельствуют о его неисправностях.

У проблемных драйверов рекомендую всегда замерять емкость сглаживающих конденсаторов цифровым мультиметром.

При наличии свободного места на корпусе электролит лучше заменить более емким. Тогда риск его будущего повреждения значительно снижается.

Резистор RC делителя напряжения тоже станет лучше работать с сопротивлением такого же номинала, но повышенной мощности — возникнет меньшее выделение тепла.

Выходные параметры блоков питания необходимо оценивать электрическими замерами на рабочем режиме под нагрузкой, а не на холостом ходу.

Проверка электрических характеристик драйвера питания, выполненного по безтрансформаторной схеме подключения, относится к опасным работам под напряжением. Заниматься ей должен только обученный персонал.

Драйверы с трансформаторами на вторичной стороне обмотки имеют менее опасное напряжение.

Нанесение тонкого ровного слоя термопасты между соприкасающимися составными частями радиатора охлаждения снижает нагрев, улучшает теплоотвод.

Шаг №4: Проверка оптических и электрических характеристик: о вреде пульсаций и перенапряжений

Самый вредный для здоровья параметр светодиодных ламп сети 220 вольт: пульсации света

Занимаясь ремонтом важно заботиться о конечной цели восстановления рабочих характеристик, учитывать влияние освещения на глаза человека, создавать наилучшие условия зрению.

Очень многие лед светильники, особенно бюджетных моделей, обладают вредными пульсациями, а то и мигают во включенном состоянии.

Проверить этот параметр в домашних условиях можно визуально или с помощью цифрового фотоаппарата, который сейчас встроен практически в каждый смартфон или мобильный телефон.

Вредные для глаза пульсации будут заметны. Для более точного их определения существуют специальные измерительные приборы.

Светодиодные лампы с излишними пульсациями после ремонта нельзя вводить в эксплуатацию. Их конструкцию необходимо дорабатывать за счет модернизации драйвера питания.

Как защитить светодиодную лампу от перенапряжений при аварийных режимах

Рекомендую обратить внимание на этот вопрос, ибо светодиоды очень чувствительны к повышению напряжения и могут быстро выйти из строя. Особенно актуально это требование для дешевых блоков питания.

Они просто не могут содержать все элементы, обеспечивающие качество работы импульсных блоков питания.

Снизить долю риска повреждения полупроводниковых переходов позволяет модульная защита, устанавливаемая в любом месте перед светильником.

Конденсатор, варистор и резистор — вот и все детали, которые потребуются для сборки такого модуля.

Заканчивая материал, подчеркиваю: прекрасно понимаю, что цена на светодиодные лампы сейчас уже не такая высокая, как раньше. Кому-то проще пойти в магазин, купить новую лампочку взамен сгоревшей и не мучиться с ремонтом.

Тем более, что филаментная лампа белорусского производства обладает хорошим качеством, светит равномерно во все стороны также, как с нитью накаливания, а по цене практически не отличается от Led ламп, продаваемых из Китая.

Однако всегда есть умельцы, желающие делать все самостоятельно. Я описал ремонт светодиодных ламп 220 В своими руками для тех людей, которые ищут информацию по этому вопросу и желают его выполнить.

Эту же тему хорошо излагает владелец видеоролика ElENBlog

Рекомендую его посмотреть и напоминаю, что у вас сейчас благоприятное время для того, чтобы задать вопрос или прокомментировать статью.

7 секретов филаментной лампы — не покупай, пока не узнаешь плюсы и минусы.

Внешне все филаментные лампы напоминают обычные лампочки
накаливания. Первоначально их даже так и называли – светодиодные лампы
накаливания.

Однако ввиду противоречий, которые были запрятаны в таком определении, впоследствии в обиход прочно вошло иностранное слово филаментные. Хотя некоторые предпочитают называть их “ретро лампы”.

В буквальном переводе filament – это
нить.

Изначально их выпускали только для декоративных целей,
никто и не думал такими “светлячками” делать полноценную замену нормальному
освещению. Объяснялось это их маленьким световым потоком.

Однако все изменилось в 2013 году. В этот период сразу
несколько китайских компаний вывели на рынок филаментные лампы со световым
потоком, эквивалентным обычным лампам накаливания в 60Вт.

При этом по своим некоторым характеристикам они оказались намного лучше не только лампочек Ильича, но и обошли многие модели на привычных светодиодах SMD 2835, SMD 5730 и т.д.

Конструкция филаментной лампы

Что же такое этот самый филамент, который запрятан в
стеклянной колбочке? Филамент – это стержень из искусственного сапфира или
керамики, но чаще всего стекла.

На этом стержне размещаются миниатюрные светодиоды, которые соединяются между собой тончайшей золотой проволокой, образуя таким образом последовательную цепочку.

Это что-то вроде светодиодной ленты в миниатюре.

Светодиоды находятся так близко между собой, что в
рабочем состоянии вся нить светится равномерно. Никаких отдельных точек не
видно.

На концах стержня припаяны контакты для подачи напряжения.

Сверху вся эта конструкция покрыта специальным составом – люминофором.

Он преобразует синий свет кристаллов светодиодов в белый
и отвечает за цветовую температуру источника света (теплый, холодный).

Секрет №1

Кстати, не все знают, но эту саму температуру свечения можно легко определить по оттенку люминофора, даже не вкручивая лампочку в патрон люстры.

лимонный оттенок нитей – 4500К (нейтральный белый свет)

насыщенный желтый цвет – 3000К (теплый белый)

насыщенный оранжевый – 2350К (еще более теплый)

Секрет №2

Потребляемая мощность одной филаментной нити, как правило, составляет 1 ватт.

Таким образом, просто взглянув на лампочку можно тут же
узнать ее примерную мощность.

4 нити – 4 Вт

8 нитей – 8 Вт

Секрет №3

Не доверяйте лампам, которые обещают бОльшее количество ватт, не соответствующих количеству нитей.

Всегда руководствуйтесь правилом – сколько нитей, столько и ватт.

Если их больше, то это означает что внутри либо неэффективный драйвер, либо светодиоды работают в жестком режиме и быстро сгорят.

Даже многие известные бренды на лампочках малой мощности прописывают срок службы в 15 000 часов и более, а для мощных, всего 10 000 часов.

Перегорают они следующим образом. Сначала начинают помаргивать и работать как стробоскоп отдельные нити. Светят то ярко, то тускло.

Затем тусклая фаза становится все дольше, пока лампа окончательно не погаснет и перестанет запускаться.

Все филаментные нити крепятся на стеклянной ножке, со штенгелем в виде трубки.

Помимо крепежных функций, через это устройство откачивают воздух из колбы. Через эту же ножку проходят проводники для подачи напряжения.

Драйвер филаментной лампочки

Так как лампочка все же светодиодная, никак нельзя обойтись без драйвера.

Его запрятали в цоколе E27.

Драйвер необходим для снижения силы тока до рабочего
уровня светодиодов.

Из чего обычно состоит качественный драйвер?

предохранитель

выпрямитель диодного моста

сглаживающие конденсаторы

микросхема импульсного регулятора тока с элементами обвязки (дроссель, диод, сопротивление и высокочастотный конденсатор)

Схема работы филаментной лампы

Как работает вся эта схема? После подачи напряжения ток поступает на цоколь
светильника (его нижний контакт).

Проходя через предохранитель (F1), он выпрямляется диодным мостом (DB1). Из переменного тока мы получаем постоянный.

Далее вступают в дело конденсаторы (С1-С2) и дроссель (L1). Они сглаживают ток.

Дойдя до микросхемы (U1), он опять проходит преобразование и превращается в высокочастотные импульсы, которые сглаживаются конденсатором. Пробежав всю эту цепочку, ток наконец проходит через светодиоды филаментов и возвращается обратно в сеть.

Стабилизация тока, протекающего через филаменты, происходит через микросхему регулятора с помощью измерительного сопротивления (RS1).

Отвод тепла и нагрев

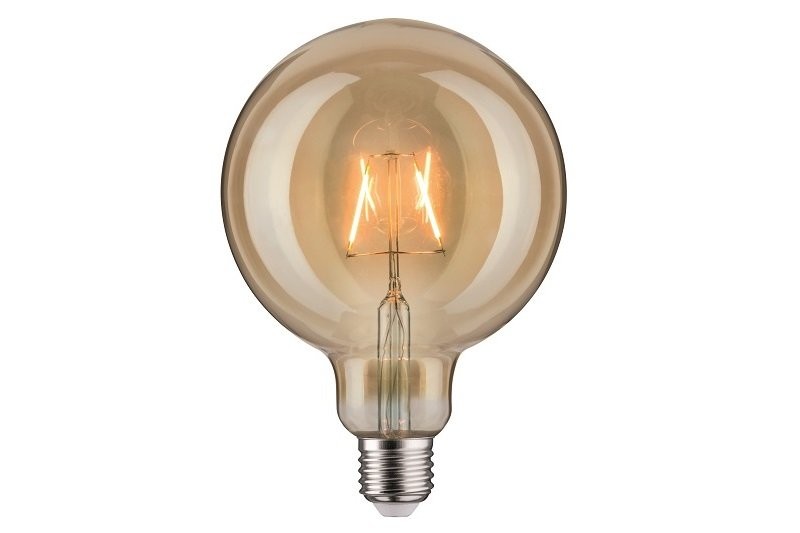

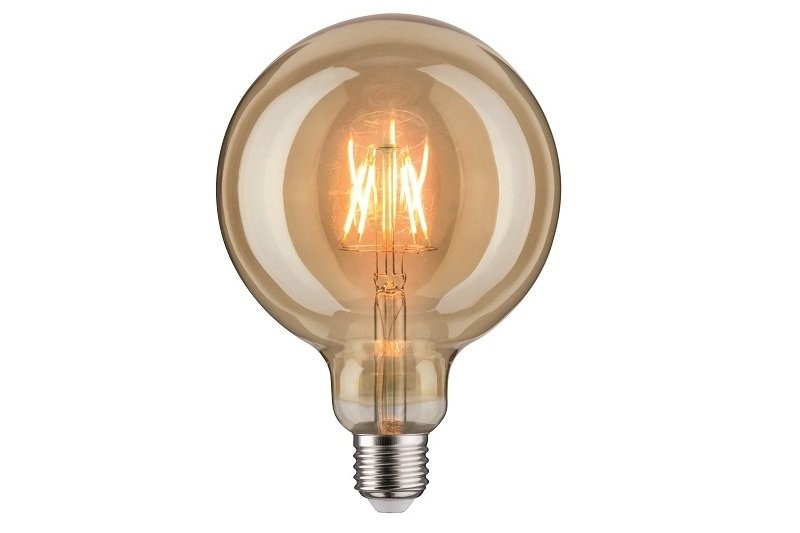

Кроме обычной прозрачной колбы иногда можно встретить
модели со специальным напылением. Оно создает более мягкое и теплое освещение.

Так как светодиоды в процессе работы сильно греются,
необходимо оперативно отводить от них тепло. В старых светодиодных лампочках
это делается через массивные радиаторы, которые существенно увеличивают
габариты изделия.

А в филаментных внутри колбы закачан инертный газ на основе гелия. Это тот, при вдыхании которого, вы начинаете на некоторое время разговаривать как маленький ребенок.

Он то и способствует быстрой передаче тепла от кристаллов к стеклянным стенкам и далее в окружающее пространство.

То есть, внутри лампочки вовсе не вакуум.

Без газа и стекла сами стержни разогреваются весьма
заметно.

А вот оперативный отвод тепла и большая площадь
стеклянных стенок, по сравнению с площадью самих светодиодов, позволяют
филаментному источнику света не нагреваться более 50-60 градусов.

В то же время попробуйте дотронуться до включенной лампочки накаливания. Некоторые умельцы из них даже делают инфракрасные обогреватели.

И весьма успешно.

Лампочки большой мощности — миф?

К сожалению, мощность всех филаментных ламп ограничена объемом колбы. Конечно, теоретически вы туда можете запихать 20-30 стержней, но светиться они у вас будут всего несколько секунд.

Малое пространство и небольшой объем газа в нем, просто не успеют оперативно отвести образовавшееся тепло и светодиоды моментально перегреются. Понадобятся колбы совершенно других форм и размеров.

Поэтому филаментные лампочки привычных габаритов А60 стараются не делать большой мощности. Экономия здесь не причем.

Все дело в технической составляющей и ограничениях по
перегреву.

Секрет №4

Запомните, филаментные лампы формата свеча или шарик, не могут соответствовать своим заявленным характеристикам, если их мощность превышает 9 Вт.

Реальные показатели будут раза в два меньше указанного на упаковке.

11 ваттные модели по люменам и уровню освещения не заменят вам полноценные 80-100 Вт, которые дают простые лампы накаливания.

Они будут соответствовать максимум 60 Вт. То же самое относится и к индексу цветопередачи CRI.

В лучшем случае он будет превышать показатель 80, но
никак не CRI>90.

Вот таблица наиболее распространенных тип ламп, их
максимальная мощность и световой поток, которые они способны выдать.

Данные получены известным специалистом в области световых
технологий Алексеем Надёжиным, в результате независимых тестов и лабораторных
замеров.

Каждый раз, когда вы видите в магазине лампочку, на
упаковке которой будут написаны показатели превышающие эти измерения, знайте –
вас дурят. Это чистый маркетинг и гонка производителей.

Напишешь на своем изделии 7Вт, а рядом будет стоять
конкурент с надписью 9Вт, причем за те же деньги, то 9 из 10 купят именно его
продукцию, а не твою. 99% потребителей попросту не имеют соответствующих
приборов для измерений и проверки.

Им главное, чтобы изделие служило подольше.

Секрет №5

Некоторые производители, дабы их не обвинили во лжи, на упаковке сознательно пишут — не мощность 10 Вт, а МОДЕЛЬ 10 Вт!

Обращайте на это внимание.

Светоотдача и мертвая зона

Помимо малого нагрева филаменты обладают еще одним
преимуществом – высокая светоотдача. Он доходит до 120 Лм/Вт.

При этом угол рассеивания лампочек достигает 360 градусов. В то время как в обычных светодиодных он не превышает 120-270 градусов.

Секрет №6

Говоря про большие углы освещенности, многие почему-то умалчивают, а может и не знают, про так называемую “мертвую зону”.

Когда филаментная лампочка висит вниз колбой, у нее по центру появляется пятно, которое раза в два темнее, чем весь освещаемый периметр. Диаметр пятна достигает 50см на удалении в 1,5 метра от самой лампочки.

Форма пятна – это четырехлистник, который образуется от
нитей светодиодов сходящихся наверху вместе.

Чем он шире, тем больше это пятно.

Кроме прямых нитей, выпускаются модели с дугообразной и
спиральной формой.

Они дороже и их чаще всего используют в качестве декоративной подсветки под Новый Год.

Филаментные лампы идеально подходят для хрустальных
светильников и люстр. В них как раз-таки важен нитевидный источник света,
который при отражении будет играть на гранях хрусталя.

Матовые экономки в таких люстрах смотрятся нелепо. Свет
получается “мертвый”, а висюльки не сияют.

Недостатки филаментных ламп

Помимо преимуществ стоит упомянуть и о недостатках, а их
не так уж и мало.

Во-первых, это цена. Она высокая из-за дорогих
миниатюрных драйверов, которые по причине ограниченного пространства нужно
как-то умудриться запихнуть в цоколь.

Из-за маленького драйвера возникают проблемы с фильтром.
А отсюда повышенные пульсации света.

Вот к примеру сравните, старую добрую светодиодную лампу
на технологии SMD и современную филаментную.

У старых один драйвер был такого же размера, как колба у
филаментной.

Пульсации — как проверить?

Обязательно проверяйте пульсации при покупке. Иначе повесите такие лампы у себя в зале и спальне как основной источник света, а затем будете мучиться с глазами.

Если подходить к этому вопросу по всей строгости закона,
то лампы с плохими показателями коэффициента пульсации, вообще не имеют права
даже находиться на прилавках магазинов.

Существует постановление правительства России №1356 “Требования к осветительным приборам и осветительным лампам”. Оно запрещает продажу источников света с пульсацией более 10% и CRI<80.

Заметьте, что у одних и тех же по размеру лампочек внутри может быть два разных драйвера. Один полноценный с коэффициентом пульсации 1% и менее, другой – на основе дешевых комплектующих.

Секрет №7

Кстати, косвенно(!) проверить какой драйвер стоит внутри, не разбирая цоколь, можно при помощи радиоприемника.

Хороший драйвер при поднесении к нему радио будет фонить. А вот дешевый, не создаст никаких серьезных импульсных помех в эфире.

В некоторых моделях “свеча” с миниатюрным цоколем E14,
драйвер помещают в специальную проставку между цоколем и колбой, так как
воткнуть что-то качественное в бочонок диаметром 14мм вообще не реально.

Второй недостаток – стеклянная колба, которую легко можно разбить при небрежном отношении или транспортировке.

Третий – малая мощность. А еще не забываем:

проблемы с диммированием большинства моделей

плохая совместимость со световой автоматикой, которая плавно зажигает и гасит свет

низкое качество цветопередачи

тепличные условия эксплуатации (не любит жары и холода)

Поэтому на сегодняшний день можно точно сказать, что за филаментами не стоит будущее развитие светотехнической индустрии. Да, они напоминают привычные нам лампочки Ильича, приятно смотрятся в интерьере, но все таки подобная имитация ламп накаливания, это в первую очередь большой-большой компромисс.

И ученым в отдаленном будущем следовало бы разработать в освещении что-то более совершенное и прорывное. Филамент таковым, к сожалению, не стал.

Источники — Кабель.РФ, 5watt

Ремонт ламп накаливания | Как отремонтировать электрику

Искать ВСЕ ремонты:

Где вы были, когда погас свет? В этом руководстве по ремонту рассказывается, как работает лампа накаливания, что часто выходит из строя, как определить проблему с лампой накаливания и какие детали и инструменты вам потребуются для ее устранения. Затем в нем даются простые инструкции по замене лампы накаливания. Однако в большинстве случаев все, что нужно для ремонта ламп накаливания, — это замена лампы.

Как работает лампа накаливания?

Светильник с лампой накаливания относительно прост, требует только надежного крепления и электрических проводов.

Лампа накаливания — это просто система, для которой требуется лампа накаливания, самый старый тип электрического освещения. Лампы накаливания содержат вольфрамовую нить накала, которая светится, когда через нее проходит электричество. Эти нити относительно хрупкие и недолговечны. В новых системах освещения используется газ (см. Руководство по ремонту флуоресцентного освещения) или газ и нить накаливания (галоген) для более эффективного получения света. Поскольку лампы накаливания просты, а лампочки недороги, они будут с нами долгое время.

Что может пойти не так с лампами накаливания?

Конечно, лампочки могут перегореть. Но что может быть не так, если вы заменили лампочку, а светильник все равно не горит? Осветительные приборы могут треснуть, провода отсоединиться, розетки могут выйти из строя. К счастью, все можно исправить своими руками.

Внимание!
Светильники с лампами накаливания обычно имеют маркировку, указывающую максимальную мощность, которую они могут безопасно передать на лампу, измеряемую в ваттах (Вт). В целях безопасности не устанавливайте лампочку мощностью 75 Вт в светильник мощностью 60 Вт.

Как определить проблему с лампами накаливания?

Если лампочка не загорается при включении выключателя, сначала попробуйте новую лампочку такой же или меньшей мощности. Если новая лампочка не горит, но другие электрические устройства в той же цепи все еще работают, возможно, вам придется заменить весь светильник или его компонент.

Наконечник Fix-It
Разбили лампочку в светильнике и не можете снять цоколь? Разрежьте картофелину пополам и при выключенном свете вставьте картофелину на сломанное основание, затем отвинтите основание.

Что нужно для ремонта ламп накаливания?

Запасные части для ламп накаливания можно легко найти в ближайшем хозяйственном магазине. Вам могут понадобиться следующие инструменты:

Отвертки
Кусачки
Мультиметр для проверки электрической цепи

Каковы шаги по ремонту ламп накаливания?

Замена светильника накаливания:

Отключить цепь на электрощите.
Снимите крышку фонаря и вывинтите лампу(ы). Некоторые осветительные приборы крепятся на короткой трубе с резьбой, называемой ниппелем.
Разберите все крепежные детали, удерживающие осветительную арматуру на месте. Возможно, вам придется снять отделку, чтобы найти оборудование или крепеж.
Вытащите приспособление из электрической коробки.
Отсоедините провода крепления от проводов цепи. Они могут быть соединены электрическими гайками или изолентой.
Отнесите приспособление в магазин электротоваров или скобяных изделий для замены. Вам нужно будет подобрать мощность, а также убедиться, что монтажные отверстия совпадают.
Следуйте инструкциям производителя прибора по подготовке прибора к установке. В большинстве случаев удалите изоляцию с последних 1/2 дюйма провода, соедините один с другим (черный с черным, белый с белым) и прикрепите провода гайками или изолентой.
Прикрепите новое приспособление к распределительной коробке с помощью монтажных винтов, затем затяните винты.
После того, как прибор установлен, включите цепь на электрощите.

Не можете найти?

Как заменить лампочку в цоколе настольной лампы с подсветкой

Настольная лампа Lindsay Art Glass Mermaid с цоколем с подсветкой + абажур из слюды с изображением тропических рыб и водорослей, $1340 — ПРОДАНО основания, с трехпозиционным переключателем, освещающим только основание, только оттенок или оба вместе.

Заменим цоколь лампы бесплатно в магазине.

Мы используем цоколь с подсветкой в нашей старинной лампе почти каждый день в течение 15-20 лет, и ее лампочка еще не перегорела, но если ее нужно заменить, принесите свою лампу, и мы заменим ее. лампа в цоколе лампы бесплатно.

Сделай сам

Если вы не можете принести свою лампу, вам помогут эти инструкции, или вы можете взять их с собой в местную мастерскую по ремонту ламп:

Вам понадобится пара обычных плоскогубцев и замена лампочка. Необходима лампочка мощностью 7,5 Вт с цоколем канделябра.

1) Отключите лампу от сети!

2) Глядя на нижнюю часть лампы , вы увидите деревянную основу с отверстием для выхода шнура сбоку и большим отверстием в центре. Шнур питания исчезает в отрезке трубы с резьбой, которая выходит из лампы посередине отверстия в центре деревянного основания. Протолкните шнур питания обратно через выходное отверстие по направлению к большему отверстию в центре основания. Вы хотите создать петлю из лишнего шнура длиной около полутора футов (около 55 см).

3) Получив петлю , возьмите плоскогубцы и ослабьте стальную гайку на трубе с резьбой, выходящей из лампы. Между основанием и лампой может быть гайка с накаткой диаметром 3/4 дюйма. Снимите эту гайку. После того, как гайки будут сняты с резьбовой трубы, вы сможете снять узел патрона с верхней части лампы, после чего будет виден внутренний патрон.

4) Извлеките неисправную лампочку и замените ее новой.
