Розетка три фазы: какой она бывает, и какой она должна быть

Содержание

какой она бывает, и какой она должна быть

Трехфазные розетки и вилки встречается в основном в домах с электрическими плитами советской застройки второй половины двадцатого века. Но когда речь идёт о профессиональном оборудовании, силовых электромоторах или нагревателях, станках и технике использующих в работе три фазы различают множество разновидностей устройств используемых для их подключения.
В повседневной жизни обыватель редко сталкивается с необходимостью получать от сети напряжение 380 вольт, которое образуется в результате сдвига синусоиды на одну треть в каждой из трёх фаз по 220 вольт, в результате чего получают указанное значение.
На самом деле, в каждый многоквартирный дом и жилой массив подведено указанное напряжение. Так что, где бы ни находился потребитель – если там есть электричество, значит, то велика вероятность, что там есть три фазы и возможность подключения к сетям 380 вольт.

Содержание

1 Устройство трёхфазной сети
2 Области применения
3 Основные виды трехфазных розеток
4 Заключение

Устройство трёхфазной сети

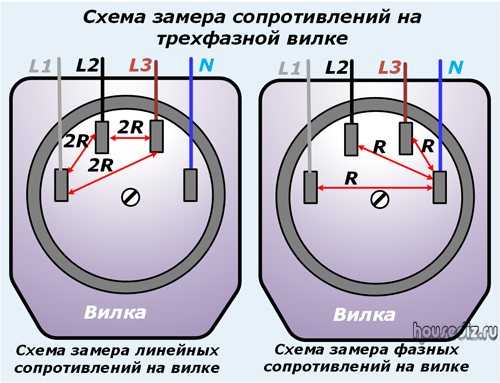

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем. Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.

Важно знать: 3 х фазная розетка может, при необходимости, использоваться для получения однофазного тока напряжением 220 вольт. Для этого необходимо на вилке, подключаемой к ней, подсоединить два контакта: ноль и любую из трёх фаз. Таким образом, будет получено необходимое напряжение.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

Обратите внимание: розетка на 380 вольт является объектом повышенной опасности, поэтому любые подключения к ней должны выполняться специалистами, всё подключаемое оборудование лучше всего заземлять, а на линию подводящую питание к розетке необходимо поставить дополнительное оборудование, для защиты конечного потребителя от поражения током, например дифференциальный автомат.

Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Заключение

Важно понимать, что проводить любые работы связанные с риском поражения электрическим током, имеет право только персонал, прошедший обучение, сдавший нормативы по технике безопасности, и работающий в соответствии с нарядом на работы.

Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.

Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.

Трехфазная розетка 380, применение и установка

Трехфазная розетка: схема, подключение

В силовых линиях часто применяется трехфазная розетка, которая составляет единый разъем вместе с вилкой. Розетка оснащена минимум 3 контактами для фазового подключения и дополнительными контактами для заземления и рабочего нуля. Так как эти розетки применяют в трехфазных силовых линиях, и они требуются для подключения очень мощных устройств, причем через их контакты все время будет проходить высокий ток. Площадь сечения контактов должна быть большая, чтобы они были в состоянии выдерживать значительно регулярные нагрузки.

Содержание:

Основные сведения о трехфазной розетке

Нынешняя промышленность выпускает 2 главные типа разъемов с контактами. Один вариант оснащен 4-мя контактами и его применяют для передачи электрической энергии к нагрузкам, которые подключены по схеме «треугольник». Это довольно популярная розетка на 3 фазы с заземляющим контактом, в котором 3 фазные контакта и один для того, чтобы заземлиться.

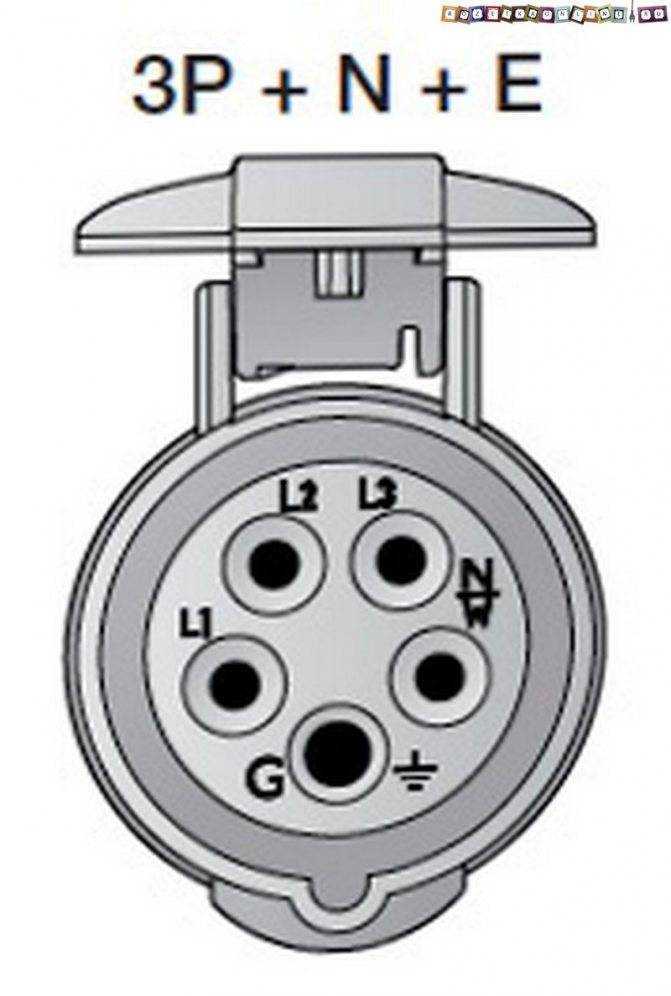

Другой вид разъемов оснащен 5 контактами и подключается по «звезде» (специальная схема). В таких устройствах есть 3 контакта (фазные), а пару остальных применяют в роли заземления и рабочего нуля. Для обеспечения повышенной защиты от токового поражения применяют особые трехфазные точки, а также вилки с 7 контактами. В них для всех отдельных фаз соответствует рабочий ноль, и для этого задействованы 6 контактов, а последний представляет собой заземление. В этой схеме подключения на всех фазах есть свое устройство защитного отключения (УЗО).

Обычно силовые разъемы применяют на линиях, которые питают переносное и стационарное оборудование с повышенной мощностью, применяемое в строительстве/промышленности/на транспорте и остальных областях. Материал корпуса – противоударный пластик или каучук на базе полиамидных смол. Он имеет высокую устойчивостью к температурным перепадам в пределах -40…+130 градусов, а еще к влиянию высокого уровня влаги и активных веществ.

Доп. защита от неожиданных прикосновений, влияния негативных внешний условий обеспечивается посредством герметизирующих крышек откидного типа или заглушек. Корпуса таких розеток могут быть сделаны во всевозможных вариантах. Главными модификациями стали монтажные розетки, наружные, с заглушками, тройные и наклонные с заглушками/без них, а также плоские для электрощитков.

Трехфазные линии, которые питают мощные нагрузки, обычно подключают к разъемам, которые могут работать при высоком уровне рабочего напряжения в пределах 430-600 В и токе от 30 до 40 А. огромные нагрузки появляются под влиянием линейного высокого межфазного напряжения в 380 В. Кабели и провода, по которым поступает питание к розетке, тоже рассчитано на большой ток и высокое напряжение. Это достижимо за счет увеличенной площади сечения и высокого качества проводниковой изоляции. Подключение таких розеток может быть произведено по разным схемам, и такая процедура очень ответственная и сложная, из-за чего для ее выполнения рекомендовано привлекать лишь квалифицированных мастеров.

Подробности

Схема подключения

Схему выбирают в соответствии с применяемыми бытовыми приборами. Большинство из них подключают в простые розетки на 220 В, но есть оборудование, для которого требуются именно трехфазные точки. На входе устанавливают автоматический трехполюсный выключатель на 40 А. К нему подключают 3 фазных и 1 нулевой провод. Далее, за автоматом монтируют такой же трехфазный счетчик.

После фазы будут распределены по нагрузкам, в том числе к ним подключают и силовые трехфазные точки. Для прокладывания линии внутри комнаты используют провода и кабели исключительно с медными жилами. В наружной сети допустимо применять кабельно-проводниковую продукцию с жилами из алюминия.

Схема подключения трехфазной розетки предусматривает наличие изоляции разных цветов, что промаркировано в соответствии по назначанию.
Зелено-желтым цветом отмечают заземляющий РЕ-провод.
Голубым цветом – рабочий нулевой провод.
Провода фазы (L₁…L₃₎ могут быть обозначены разными цветами, обычно белым/красным/черным.

Такая маркировка является обязательной для всех обычных многожильных проводников. Если будет подключена трехфазная точка 16А с четырьмя контактами, то в схеме не будет заземляющего провода, а вместо заземления оборудования производится его зануление. Оно известно, как ТN-С система, которая объединяет нулевой и защитный проводник по общей длине электроцепи. В соответствии с применением, силовые розетки можно подключать по отдельности, и каждая отходит от силового щита или даже группами по шлейфовой схеме. Она нуждается в обязательном соблюдении полярности во время подключения контактов. В обратном случае, при разной контактной полярности, роторы электрических двигателей будут вращаться в различных направлениях, из-за чего агрегаты быстро испортятся.

Особенности подключения

Как сделать трехфазную розетку? После того, как рассмотрена теория, можно перейти к непосредственным практичным воздействиям. Обычное подключение трехфазной точки рекомендовано рассмотреть на примере типичных силовых устройств. Эту розетку оборудуют посредством защитной крышки и используют для наружной установки на стеновые поверхности. Вне зависимости от изготовителей, и все-таки они являются стандартными и подключают одними и теми же методами. Силовые трехфазные разъемы применяют не просто для промышленного оборудования, но и при домашних условиях в подключении электрических бойлеров, отопительных котлов, тепловых вентиляторов и остальных мощных устройств.

Подключение трехфазных розеток производится в несколько шагов. Прежде всего, ее разбирают на составные элементы посредством откручивания винтов для крепления, размещенных с лицевой части. Так в розеточную конструкцию входит внутренний механизм, основание, уплотнительное кольцо и защитная крышка. Также комплект дополнен резиновой заглушкой, используемой для скрытого типа подводки силового кабеля. Он входит через отверстие в розетку, которая находится в основании, куда и будет вставлена заглушка. В ней под кабель проделывают отверстие требуемого диметра.

Основание розеток закрепляют на стене, в предварительно выбранном месте. Выравнивание выполняют посредством уровня, а места отверстий для крепления, размещенных по углам разъема, отмечают маркером или карандашом. Крепление основание производится в соответствии со стеновым материалом, где оно будет монтировано. Большинство перегородок построены из кирпичей, и потому для устройства отверстия важен перфоратор. На гипсокартонных или деревянных стенах для фиксации можно применять лишь саморезы, без дополнительных отверстий. После того, как надежно зафиксировано основание в стене, можно начать подготовку силового вводного кабеля.

Его прокладывают до самой розетки заводят в основание. Кабельное сечение выбирают по проекту или по мощности подключаемого оборудования. Еще до монтажа трехфазной розетки, электросеть должна быть обесточенной. Кабельный конец стоит отметить так, чтобы гофрированная труба входила в розетку на 2-3 см, а жилы на 8-10 см. До подключения на гофрированную трубку предварительно надеваю кольцо для уплотнения, которое входит в розеточную конструкцию. После его регулируют так, чтобы был обеспечен свободный вход в пах, размещенный в основании. При этом гофра не должна быть слишком сжата или натянута.

После требуется выполнить непосредственное подключение кабеля. Для этого стоит снять защитную изоляцию таким образом, чтобы от края кольца для уплотнения осталось примерно 3-4 см. После кабельные жилы стоит расположить в определенном порядке и с каждой из них снять изоляции на расстоянии около 1-1.2 см. Стоит учесть, что жила защемления должна быть чуть короче остальных, а еще стоит снять больше изоляции. Оптимальную длину жил можно выбрать посредством установки в основании розеточного механизма. Так будет заметно, на какую длину их отрезать. Все жилы кабелей распределяют по клеммам розетке по нанесенной маркировке. В ней отмечены места подключения нулевого, фазного и заземляющего проводника. После монтажа проводников в клеммы, их стоит как можно лучше закрепить посредством крепежных болтов. В конце работ установите защитную крышку и розетка будет готова к работе.

Как подключить трехфазную розетку к сети 220 В

Довольно часто в быту применяют мощные электроплиты, которые потребляют ток от 40 до 50 А. Обычно такое оборудование подключают к выделенным линиям электрического питания. Подключение может быть выполнено напрямую от вводной клеммы, размещенной на задней части плиты, или через особые силовые разъемы, которые состоят из вилки и розетки. Обычно применяют второй вариант, который считается максимально удобным. Если нет желания ломать плитку из кафеля для скрытого типа проводки, можно применять накладную трехфазную розетку, которая оптимально подходит для подключения. Номинальный ток должен быть минимум 32 А.

В первую очередь кабель подключают к электрической плите по схеме, которая расположена справа сзади устройства. На ней схематично отображена колодка клемм, размещенная рядом, куда будут подключены проводники. Фазные контакты соединяют общей перемычкой. Вторая будет соединять нулевые контакты. Последний, т.е. 6 контакт нужен для подключения заземляющего провода. Как правило, перемычки установлены заранее, но на всякий случай рекомендовано проверять их наличие. Подключение к вилке стоит выполнять внимательно, и верхний контакт предусмотрен для провода заземления. Пара остальных, ноль и фаза, могут подключать любой провод. Самое важное, чтобы в силовых розетках все провода были размещены аналогично. В обратном случае неверное подключение вызывает короткое замыкание.

Рейтинг

( Пока оценок нет )

0

4 743.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Описание трехфазных вилок и розеток

20 мая 2021 г.

Часто спрашивают: «Могу ли я заменить вилку на моей машине на вилку с другим номиналом?»

Ответ: да, вы можете заменить вилку на другую, однако существуют некоторые правила относительно минимального номинала тока, который вы можете установить

Здесь мы говорим о вилках и розетках Австралии и Новой Зеландии, но концепция то же самое в большинстве стран. Проверьте свои местные законы, чтобы быть уверенным.

Давайте проясним терминологию, используемую ниже, чтобы вы понимали, о чем мы говорим.

Вилка — это конец кабеля со штырями в нем
Розетка — это соединение, в которое вставляется вилка, имеет отверстия для штырей и может быть на конце удлинителя на генераторе или просто на стене здание
Нейтраль — Трехфазный кабель питания обычно имеет 3 фазы (L1, L2 и L3) и заземление (ближайшее к ключу на вилке или розетке). Обычно трех фаз достаточно для работы портативного оборудования, однако иногда оборудование потребует более низкого напряжения для управления. Это более низкое напряжение достигается за счет добавления нейтрального контакта в середине вилки или розетки.
10A, 20A, 32A — это три наиболее распространенных размера трехфазных вилок и розеток, используемых в Австралии. «A» означает максимальный ток, на который рассчитана вилка.
4-контактный, 5-контактный — с каждым из вариантов 10A, 20A, 32A у нас также есть вариант, в котором 5-й контакт добавлен в центре. Сюда подключается нейтральный провод.

В качестве примера возьмем Satellite 650 Standard.

По умолчанию Satellite 650 Standard оснащен 4-контактной вилкой на 10 А.

Для Satellite 650 не требуется нейтраль, поэтому он имеет 4-контактный штекер. Помните, что 5-контактный разъем нужен только в том случае, если машине требуется нейтраль, а она не нужна.
Некоторые генераторы и здания имеют 5-контактные розетки, но кофемолке они не нужны, поэтому у них есть 4-контактная вилка.
В Satellite 650 можно установить 5-штыревую вилку, но внутри вилки в любом случае не будет провода к центральному штырьку, так что в этом нет смысла.
Если вам нужно установить вилку на 20 А или 32 А, это нормально, потому что машина потребляет меньше, чем они.

Практическое правило для трехфазных машин

Вы всегда можете установить вилки большего размера, чем потребляет машина, но не меньше.
Вы не можете подключить вилку на 10 А к машине, рассчитанной на 12 А.
Вы не можете подключить вилку на 20 А к машине, рассчитанной на 21 А.
Вы МОЖЕТЕ установить вилку на 32 А на любую машину с номиналом 32 А или ниже.
Если для машины требуется нейтраль, на ней будет шнур с 5 проводами, поэтому в этом случае используйте 5-контактные вилки.
Если для машины не требуется нейтраль, она будет иметь только 4 провода. Вы можете использовать 5-контактную вилку, но средний контакт будет качаться на ветру и не позволит вам подключить ее к обычной розетке в здании без 5-контактных розеток.

По этой причине некоторые подрядчики оснащают все свои машины током 32 А, чтобы никогда не возникало проблем с подключением.

Интересный факт.

Вилки на 10 А и 20 А имеют одинаковый физический размер по всему периметру, за исключением того, что вилки на 10 А имеют прорезь внизу, а вилки на 20 А имеют плоскую часть.
Это означает, что вилку на 10 А можно вставить в розетку на 20 А, а вилку на 20 А нельзя вставить в розетку на 10 А.

Технические новости

Что такое однофазные и трехфазные разъемы питания переменного тока и стандарты?

Разъемы питания в первую очередь предназначены для обеспечения безопасного и надежного подключения устройств к сети переменного тока, хотя обычно они предназначены для переменного и постоянного напряжения. Розетки и вилки переменного тока бывают разных конфигураций с разной шириной, формой, положением и размерами контактов, что делает их безопасными в использовании и не взаимозаменяемыми с различными комбинациями напряжения, допустимого тока и заземления. Этот FAQ начинается с обзора разъемов питания переменного тока без блокировки и блокировки, соответствующих стандартам Национальной ассоциации производителей электрооборудования (NEMA) в США и IEC 60309.стандартов в Европе и завершается обзором требований к больничным разъемам переменного тока в Северной Америке.

Типичные номиналы разъемов питания переменного тока, соответствующие спецификациям ANSI/NEMA WD 6 Wiring Device в США, составляют от 15 до 60 А, до 600 В и до 400 Гц. В Европе максимальный номинальный ток разъемов IEC 60309 составляет 800 А, номинальное напряжение — до 1000 В, а максимальная частота — 500 Гц. Существует 24 распространенных конфигурации разъемов NEMA без блокировки, которые относятся к четырем классам напряжения (таблица 1).

Таблица 1: Классы разъемов переменного тока NEMA для заземленных и незаземленных соединений. (Таблица: Википедия)

Однофазные розетки классифицируются как двухполюсные (2P) и обеспечивают однофазный контакт и нейтральный контакт. Кроме того, может присутствовать защитное заземление или заземляющий контакт, и в этом случае розетка классифицируется как двухполюсная и заземляющая (2P+E).

Обозначения NEMA разделены на три элемента, разделенных дефисом (-): первая цифра — это класс и указывает напряжение, количество полюсов и наличие заземления; второе число — номинальная мощность разъема; третий элемент представляет собой букву, указывающую, является ли это вилкой (P) или розеткой (R). Как описано ниже, вилка NEMA 7-15P представляет собой заземленную двухполюсную вилку, рассчитанную на 277 В и 15 А. Ниже приводится краткий обзор 24 распространенных классов разъемов NEMA:

NEMA 1 имеет два плоских контакта для двух полюсов, двухпроводные незаземленные соединения, рассчитанные на 125 В. NEMA 1 не используется в новых конструкциях; он был заменен заземленными конфигурациями.

NEMA 2 также устарела, она двухпроводная и рассчитана на 250 В.

NEMA 3 была запланированной серией на 277 В с двумя проводами.

NEMA 4 была запланированной серией, рассчитанной на 600 В, с двумя проводами.

NEMA 5 имеет два полюса, три провода с двумя лезвиями и штырь заземления. Он рассчитан на 120 В. (рис. 2).

Рисунок 2: Устаревший незаземленный разъем NEMA 1 (слева) и заменяющий его заземленный разъем NEMA 5 (справа). (Изображение: Википедия)

NEMA 6 имеет трехпроводное заземление, используемое для коммерческих или промышленных устройств на 208 и 240 В.

NEMA 7 — это двухполюсные заземленные разъемы, рассчитанные на 277 В. Вилка и розетка NEMA 7-15 имеют токоведущие контакты, расположенные под углом друг к другу (Рисунок 3).

Рис. 3. Вилка NEMA 7-15P представляет собой заземленную двухполюсную вилку, рассчитанную на 277 В и 15 А. (Изображение: наборы шнуров World)

Рисунок 3: Вилка NEMA 7-15P представляет собой заземленную двухполюсную вилку, рассчитанную на 277 В и 15 А. (Изображение: World Cord Sets)

NEMA 8 — это запланированная серия, которая будет иметь три провода, два полюса и заземление с номиналом 480 В. Планируется, что

NEMA 9 будет аналогичен NEMA 8 с номиналом 600 V.

NEMA 10 устарела и была заменена NEMA 14. NEMA 10 рассчитаны на 125/250 В без заземления (горячая-горячая-нейтраль) и были разработаны для использования таким образом, что корпус прибора косвенно заземляется. нейтраль, которая была разрешена до того, как Национальный электротехнический кодекс добавил требование отдельного защитного заземления. Безопасная работа основывалась на соединении нейтрального проводника с заземлением системы на автоматическом выключателе. Если нейтральный провод обрывается, отсоединяется или имеет высокое сопротивление, корпус прибора может оказаться под напряжением опасного уровня.

NEMA 11 — серия трехпроводных, трехполюсных и незаземленных для трехфазных сетей 250 В.

NEMA 12 — планируемая серия трехпроводных, трехполюсных и незаземленных для трехфазных и V.

NEMA 13 — запланированная серия, аналогичная NEMA 12, рассчитанная на 600 В.

NEMA 14 — четырехпроводная и заземленная, рассчитанная на 250 В. нейтральный проводник.

NEMA 16 — планируемая серия с четырьмя проводами, тремя полюсами, заземлением и тремя фазами с номинальным напряжением 480 В.

NEMA 17 будет аналогичен NEMA 16 с номинальным напряжением 600 В.

NEMA 18 — 120Y/208V трехфазный незаземленный.

NEMA 19 — запланированная серия с 277/480Y четырехпроводным, трехполюсным, незаземленным.

NEMA 20 будет аналогичен NEMA 19 с незаземленным 247/600Y.

NEMA 21 — запланированная серия с 120/208Y, пятипроводная, трехполюсная с нейтралью, трехфазная и заземленная.

NEMA 22 будет аналогичен NEMA 21 для использования в 277/480Y.

NEMA 23 также будет аналогичен NEMA 21 для использования с 347/600Y.

NEMA 24 являются двухполюсными и заземленными с номинальным напряжением 347 В, в основном используются в Канаде.

Фиксатор

Коннекторы с фиксатором обеспечивают надежность соединения и невозможность его случайного разъединения. Эти разъемы имеют вилки с изогнутыми лезвиями, которые можно поворачивать при вставке в розетку. Разъемы с замком обозначаются буквой «L» перед номером серии, как в NEMA L6, NEMA L7 или NEMA L21.

Большинство разъемов с фиксатором имеют соответствующие разъемы без фиксатора. NEMA 21 является исключением. Устройства с прямым лезвием NEMA 21 «зарезервированы для будущих конфигураций», и в настоящее время не существует конструкций для этой серии. Однако существуют фиксирующие разъемы серии NEMA L21.

Рисунок 4: Разъем L21-30. (Изображение: Википедия)

Блокирующие разъемы используются в коммерческих и промышленных системах, а также в бытовых приборах повышенной мощности. Существуют также сверхмалые или миниатюрные разъемы с замком, обозначенные буквой «ML», предназначенные для использования, когда стандартные разъемы с замком слишком велики.

Разъемы IEC 60309

В Европе большинство разъемов соответствуют стандарту IEC 60309 (ранее IEC 309) и различным основанным на нем стандартам (включая BS 4343 и BS EN 60309).-2). В Великобритании их часто называют промышленными разъемами CEE, CEEform или CEE. Большинство трехфазных разъемов переменного тока имеют заземление, но могут не включать нейтраль, поскольку некоторым нагрузкам, таким как двигатели, не требуется подключение нейтрали. Эти разъемы имеют четыре соединения, три фазы и заземление, обозначенные как 3P+E.

Общие разъемы IEC 320 доступны в вариантах P+N+E (несимметричная однофазная с нейтралью), 2P+E (симметричная однофазная), 3P+E (трехфазная без нейтрали) и 3P+N+E (трехфазная). с нейтралью) с номиналом тока до 200 А. Разъемы с разным номиналом тока имеют разные габаритные размеры, что делает невозможным подключение несовместимых конфигураций. Как и NEMA, существует множество разновидностей разъемов IEC 320. Вот несколько примеров:

Разъемы IEC 320 C13/C14 широко используются в ПК и AV-индустрии. Ответным разъемом для розетки C13 является вилка C14, которая часто монтируется в утопленную панель или корпус компьютерных блоков питания или силовых трансформаторов.

IEC 320 C5 — это поляризованная розетка, часто используемая в блоках питания ноутбуков.

IEC 320 C7 (неполяризованный) — это двухконтактный разъем с двумя круглыми контактами, расположенными рядом друг с другом, используемый в основном с бытовой электроникой.

IEC 320 C7 (поляризованный) имеет квадратную форму на одном конце гнезда для обеспечения нейтрального соединения.

Соединители CEE 7/7 имеют круглую форму с двумя закругленными контактами и розеткой, в которую можно вставить заземляющий штырь от европейской настенной розетки типа F.

Больничного класса в Северной Америке

В Северной Америке на сетевые разъемы переменного тока больничного класса распространяются общие стандарты медицинского оборудования, а также специальные стандарты, касающиеся подключения к сети и крепления. Общие стандарты медицинского оборудования включают UL 60601-1, разделы 57.2 и 57.3, которые требуют сетевых разъемов переменного тока больничного класса с «оборудованием для ухода за пациентами», используемого «в непосредственной близости от пациента», и CAN/CSA C22.2 №. 21. Требования к соединителю включают:

Стандарты крепления — UL 498 и CAN/CSA C22.2 №. 42 и UL 60601 включают требования к резкому извлечению вилки, удержанию заземляющего штыря, току короткого замыкания, температуре и сопротивлению контакта с землей, безопасности сборки, снятию напряжения с захвата шнура и натяжению шнура, прочности клемм, а также долговечности и ударным испытаниям материала.

Стандарты разъемов питания — UL 817 и CAN/CSA C22.2 №. 21 и NEMA WD-6 включают: лезвия должны быть сплошными, а не гнутыми из латуни; Лезвия могут быть никелированы; Вилка должна иметь внутреннее удерживающее устройство для кабеля или компенсатор натяжения, чтобы предотвратить любую нагрузку на внутренние соединения вилки, а также; На разъеме должна быть зеленая точка, указывающая, что он соответствует требованиям к шнурам питания и комплектам шнуров для больниц (рис. 5).

Рис. 5. Этот шнур питания для больниц сочетает в себе вилку NEMA 5-15 с зеленой точкой и вилку IEC-60320-C13 с защитой от вибрации и растяжения. (Изображение: Memotronics)

Стандарты UL 498 и 817 позволяют маркировать устройства с прямыми лезвиями NEMA 5-15, 5-20, 6-15 и 6-20 только для медицинских учреждений. CSA позволит классифицировать NEMA 1-15 как медицинское оборудование, если оно имеет двойную изоляцию и соответствует всем остальным требованиям.

Краткое описание

Разъемы питания предназначены для безопасного и надежного подключения к электросети. NEMA, IEC и другие органы по стандартизации установили множество подробных стандартов, чтобы гарантировать, что разъемы питания переменного тока от разных производителей совместимы друг с другом и с инфраструктурой распределения электроэнергии. Разработаны десятки форматов соединителей для однофазных и трехфазных систем распределения электроэнергии с различными комбинациями полюсов, нулевого и заземляющего соединений.
