Автоматы «В» — в каждый домашний щиток! | Публикации

Сейчас такие времена, что ценность человеческой жизни стала главным приоритетом, и в то же время бывают перегибы — безопасностью оправдывают многие ограничения и нововведения. Сегодня снова поговорим об электробезопасности, которую обеспечивает домашний электрощиток, через призму знаний о токе короткого замыкания. Да, я поднимаю эту тему не в первый раз. Но не спешите закрывать интернет-страницу! Тема касается каждого — ведь это тема безопасности! Спойлер: я докажу, что щитки, укомплектованные автоматами с характеристикой «В», гораздо более предпочтительны для наших домов и квартир.

За последние годы в электротехнической сфере введены некоторые ограничения и нововведения, которые служат, прежде всего, двум целям — сохранение жизни человека и сохранение жизни оборудования (от общего к частному — электросетей, электроустановок, нагрузки). Благо современные технологии и устройства позволяют обеспечить безопасность и людей, и проводов.

Вот неполный список защит в наших электрощитках, о которых я говорю:

• Автоматические выключатели (АВ), которые выключают питание при перегрузках и коротких замыканиях. Это — единственное устройство в наших электрощитках, установка которого строго обязательна в любом случае.
• Устройства защитного отключения (УЗО), или по-новомодному выключатели дифференциального тока (ВДТ), которые выключают питание при появлении опасного значения дифференциального тока (его появление означает, что на корпусах приборов может возникнуть опасный и даже смертельный потенциал для человека). Сюда же можно отнести и АВДТ (автоматические выключатели дифференциального тока), которые являются гибридами АВ и ВДТ.
• Реле напряжения, которые выключают питание и защищают таким образом оборудование от повышенного и пониженного напряжения;
• Устройства защиты от дугового пробоя (УЗДП) или устройства защиты от искрения (УЗИС), которые выключают питание при подозрении на искрение любого вида, даже при небольшом токе.
• Устройства защиты от импульсного перенапряжения (УЗИП) или ограничители перенапряжения (ОПН), купирующие по мере сил мощные кратковременные скачки напряжения, которые могут быть вызваны природными или техногенными причинами. В зависимости от конфигурации схемы, питание в этом случае тоже, как правило, отключается.

С одной стороны, народ стал побогаче, и сейчас многие могут себе позволить электронные «штуки», о которых раньше можно было только мечтать. С другой — эти «штуки» стали доступнее по цене и наличию.

Некоторые говорят, что это «развод клиента на деньги», но я с этим не согласен. Если клиент ценит свою жизнь, готов платить за это, и понимает, что это и для чего, — нужно ставить все возможные защиты.

Важно, что установка любой защиты должна быть оправдана, а ее характеристики тщательно просчитаны. Ведь никакая, даже самая нужная защита, не должна быть излишне сложной и портить нервы из-за ложных срабатываний.

Среди неграмотных электриков есть такой критерий выбора автомата — «Чтоб не выбивал».

В статье поговорим о том, как максимально эффективно защитить электроприборы и электропроводку от короткого замыкания (КЗ). Делается это благодаря нововведению, которое с большим трудом входит в нашу жизнь, несмотря на копеечные затраты. Виной тому — косность российского менталитета, его невежество и страхи. Которые я развею в этой статье.

Для полноты восприятия рекомендую ознакомиться с моими предыдущими статьями на эту тему — «Ток КЗ: размер имеет значение» и «Селективность в домашнем щите: как достичь невозможного».

Для начала, как обычно, немного вводной информации.

Береги кабель, Саня!

К вопросу об ограничениях стоит упомянуть о том, что ужесточились требования к тепловому режиму кабелей. Хотя я и не припомню изменений в нормативно-технической документации (НТД), из-за которых это могло произойти. Зато я прекрасно помню удивленно-возмущенные глаза старшего электрика Иваныча на одном из моих первых объектов, когда он мне говорил: «Какие 16? Всю жизнь на розетки ставили 25 ампер! Не умничай!» А сейчас ставить 16 А на розеточные линии с сечением по меди 2,5 мм² — норма.

Считаю, это произошло по двум причинам:

• Раньше на одном автомате 25 А могло висеть полквартиры, а это — несколько розеток, плюс несколько лампочек накаливания. Это было по бедности — так можно сэкономить и на проводах, и на автоматах, которых на квартиру было обычно два или три. В этом случае ток на линии был сравнительно большим, и при номинале 16 А были бы сравнительно частые отключения из-за перегрузки. Поэтому нашли такой компромисс. Сейчас на одном автомате 16 А обычно «висят» максимум три розетки, а освещение подключают отдельно.
• Больше стало уделяться внимания живучести и надежности кабеля. Основное, от чего зависит срок его эксплуатации, — рабочая температура. Точнее, границы перепада температур и их периодичность. Чем чаще и больше перепады (чем чаще и больше нагревается жила), тем быстрее сохнет и теряет сопротивление изоляция, и быстрее ухудшаются контакты в местах соединений. Основной фактор, влияющий на нагрев жилы, — ток. Отсюда логичный вывод — ограничивая ток, мы ограничиваем возможный нагрев и увеличиваем срок службы кабеля. В этом смысле получается, что для защиты кабеля сечением 2,5 мм² автомат с номиналом 16 А имеет приоритет перед 20 А и тем более 25 А.

Допустимая температура нагрева жил кабеля для большинства кабелей составляет 70 °С. Подробнее — в ГОСТ 31996-2012. О сечениях и сопротивлениях токопроводящих жил сказано в ГОСТ 22483-2012.

Кроме того, в новых нормах (СП 256.1325800.2016, изменение 3 от 2019 года, таблица 15.3) сказано, что кабель розеточной группы не может быть сечением менее 2,5 мм². То есть на кабеле сэкономить теперь никак не получится, даже если на этой линии «висит» холодильник мощностью 200 Вт, а номинал автомата — 6 А. Если линия на розетки проложена кабелем с алюминиевыми жилами, его сечение должно быть не менее 4 мм².

Алюминиевый кабель меняет свои свойства и скоро может официально появиться в наших жилищах. Читайте об этом в предыдущем номере журнала.

На примере кабеля можно сказать, что режимы работы многих компонентов электросетей стали более щадящими, а сами компоненты — лучше защищены.

Защита от короткого замыкания

Самый важный момент в этом вопросе — при таком грозном явлении, как КЗ, взоры всех обитателей квартиры с надеждой обращены к электромагнитному расцепителю, который является неотъемлемой частью каждого современного автоматического выключателя. Именно он спасает всех участников электроцепи — от места КЗ до клемм АВ.

Какие гарантии может предоставить нам автомат в случае КЗ? Для ответа на этот вопрос принципиально важно знать соотношение тока КЗ и «номинала» электромагнитного (ЭМ) расцепителя (кратность тока). Главное и единственное условие выключения цепи при таких инцидентах — ток срабатывания ЭМ расцепителя при любом раскладе должен быть меньше, чем ожидаемый ток КЗ.

Иначе за дело придется взяться тепловому расцепителю, а он работает неохотно, с ленцой — в отличие от своего электромагнитного напарника. В результате за несколько томительных секунд, пока тепловой расцепитель даст команду на размыкание, может произойти непоправимое. Например, выгорит скрутка алюминия с медью, которую сделал молодой плиточник, когда переносил розетку в ванной.

Зная ожидаемый ток КЗ и характеристику расцепления (в случае с домашним щитком это «В» или «С»), мы можем точно сказать, сможет ли автомат спасти ситуацию в случае короткого замыкания (мы говорили об этом в других статьях). Но ток КЗ в большинстве случаев мы знаем лишь приблизительно — ведь он может измениться непредсказуемо от многих факторов. Что же де-лать?

Мой ответ таков. Мы перестраховываемся с кабелем, занижая ожидаемый ток (ограничивая его) при помощи номинального тока АВ. Но номинал автомата понизить не всегда возможно — он «упирается» в номинальный ток, потребляемый нагрузкой. Значит, нужно занизить «номинал» ЭМ расцепителя. Но сделать это надо с умом — так, чтобы обеспечить разрыв цепи при экстремально низких токах КЗ, в то же время ни в чем не ограничивая нагрузку. Логичная перестраховка?

Иными словами, нужно «понизить букву» электромагнитного расцепителя с «С» на «В», чтобы получить больше гарантий отключения при КЗ. Как это сделать, обеспечив максимальную защиту, и в то же время исключив ложные срабатывания? Ответ будет в этой статье.

Представители автоматических выключателей семейств «В» и «С» с номинальным током 10 А

Отличия характеристик «В» и «С»

Зачем нужны разные защитные характеристики автоматов? Отличия на первый взгляд незначительные — лишь в порогах отключения электромагнитного расцепителя. При этом тепловые расцепители при том же номинальном токе не отличаются. В чем же разница?

Возьмем для сравнения два автоматических выключателя с одинаковым номинальным током 10 А. Видите разницу?

Время-токовые характеристики автоматических выключателей с типом мгновенного расцепления «В» и «С» с номинальным током 10 А

Давайте пристально посмотрим на время-токовые характеристики (ВТХ) этих двух экземпляров (данные можно взять в каталоге производителя или в ГОСТ IEC 60898-1-2020):

У ВТХ «В» (слева) электромагнитный расцепитель отключается (размыкает контакты), начиная от сверхтока в 3…5 раз больше номинального. Это означает, что в данном случае автомат может выключиться при сверхтоке более 30 А. А должен выключиться при токах 50 А и выше.

ВТХ «С» (справа) отличается лишь током, начиная с которого он может и должен выключиться — соответственно 50 и 100 А.

Время размыкания электромагнитного расцепителя, а значит, отключения цепи по короткому замыканию, должно быть менее 0,1 с. Что и показано на обоих графиках. Реальное время отключения АВ при КЗ на порядок меньше (около 0,01 с), а это только плюс. Ведь за полпериода напряжения в случае КЗ вряд ли что-то сможет повредиться или загореться. Фигурально выражаясь, ЭМ-расцепитель является самым слабым звеном в цепи, которое предназначено соответствовать пословице «Где тонко, там и рвется».

По какой причине срабатывает автомат?

Напоминаю, мы рассматриваем только электромагнитный расцепитель, к которому относятся понятия «В» и «С». Он может сработать от сверхтока в двух случаях:

• короткое замыкание;
• большой пусковой ток.

Автомату все равно, как образовался сверхток. Но давайте не будем автоматами, и рассмотрим каждый вариант подробнее.

Короткое замыкание

Как определить, из-за чего выключился автомат — из-за перегрузки или из-за короткого замыкания (КЗ)?

Под выключением в результате перегрузки обычно понимают любой сверхток, который привел к активации теплового расцепителя. А выключением автомата по КЗ можно считать случай, когда через автомат протекал такой сверхток, который привел в действие электромагнитный расцепитель.

Почему так важно, чтобы автомат выключался при КЗ как можно раньше? Ток КЗ — это, по сути, максимальная перегрузка, какая только может быть на данном участке цепи. Но ток короткого замыкания не бесконечен — он определяется сопротивлением цепи от подстанции до места замыкания.

Если сопротивление проводов и переходное сопротивление контактов велико (а в частном секторе это — сплошь и рядом!), ток при КЗ где-нибудь в переноске может быть всего лишь 100 А. Если наименьший автомат защиты установлен на 25 А с типом защитной характеристики «С», электромагнитная защита сработает (как повезет!) при токе от 125 до 250 А. То есть не сработает вообще! Выручит тепловой расцепитель, но время его реакции может быть от 2 до 10 с. А за это время от искр и пламени из злополучной переноски может загореться что угодно.

Пусковой ток

Ток, при котором срабатывает электромагнитный расцепитель, на практике может получиться не только в результате короткого замыкания. Кратковременное превышение тока в несколько раз может произойти при пуске различных инерционных устройств. Такой ток называют пусковым.

Как правило, пусковой ток электроприбора превышает номинальный, иногда в несколько раз. Численно пусковой (Iп) и номинальный (Iн) токи связаны через коэффициент кратности пускового тока K_п: I_п=I_н×К_п, где К_п >1.

Пусковой ток отличается от тока перегрузки тем, что он имеет очень небольшое время действия (от 0,01 до 0,1 с), за которое точно не успеет сработать тепловой расцепитель. За это время на него может отреагировать только ЭМ-расцепитель. В некоторых источниках указана длительность пускового тока в несколько секунд. Но там авторы лукавят — в конце этого времени ток сложно назвать пусковым, т. к. он почти равен номинальному.

Пусковые токи больше всего у нагрузок с электродвигателями, а также у устройств, имеющих в своих блоках питания конденсаторы фильтров помех и электролитические конденсаторы, а это практически вся электронная техника, начиная от светодиодных лампочек и заканчивая персональными компьютерами.

Пусковой ток — главный аргумент противников установки автоматов с типом мгновенного расцепления (характеристикой) «В». Хотите об этом поговорить? Пожалуйста!

Что делать, чтобы автомат не выключался от пускового тока?

У автоматического выключателя, как и у любого защитного устройства, суть работы заключается в том, чтобы в полной мере обеспечить защиту, но в то же время минимизировать вероятность ложного срабатывания. Поскольку пусковые токи — большие или малые — есть всегда, нужно для начала определить, чему они равны численно. Я составил таблицу, показывающую реальные пусковые токи различных бытовых устройств.

Таблица пусковых токов различных бытовых нагрузок

Для таблицы я взял нагрузки с мощностью больше средней и привел ориентировочные пусковые токи. Проанализируем.

Лампа накаливания

Обладают значительным пусковым током за счет физических свойств вольфрамовой спирали — в холодном состоянии ее сопротивление гораздо ниже, чем в горячем. Но что означают цифры в таблице? Представим, что у нас есть пятирожковая люстра с общей мощностью ламп накаливания 500 Вт, которые включаются одновременно. Пусковой ток будет достигать 25 А. Много ли это? Согласно ПУЭ-7 (таблица 7.1.1) и СП 256.1325800.2016 (таблица 15.3), минимальное сечение медных токопроводящих жил должно быть равно 1,5 мм². Для надежной защиты такого кабеля нужен АВ с номиналом не более 10 А. Если установить АВ с характеристикой «В», он может выключиться при пусковых токах более 30 А. Нужен ли тут АВ «С»? Нет.

Светодиодные лампы

К ним также можно отнести и LED-прожекторы. Эти источники освещения устроены так, что в момент включения драйвер потребляет огромный ток. Производители стараются делать пуск таких ламп более плавным, но компромисс между пусковым током и КПД светодиодной лампы обычно выбирается на значении К_п=50…150. Спасает ситуацию низкий номинальный ток LED-ламп.

Если необходимо включить сразу много таких ламп, приходится идти на ухищрения и предварительные расчеты, на основе данных от производителя. Вот несколько способов, как уменьшить пусковой ток при включении большого количества светодиодных ламп:

• Разбить на группы, которые включаются через один автомат, но в разное время.
• Разбить на группы, которые включаются в одно время, но от разных автоматов.
• Использовать устройства, понижающие пусковой ток в момент включения. Например, реле ограничения пускового тока МРП.

Все нагрузки, которые я рассматриваю далее, подключаются к розеточным линиям с минимальным сечением жил в кабеле 2,5 мм². А значит, несмотря на категоричное мнение Иваныча, максимальный автомат мы ставим на 16 А.

Холодильник

Несмотря на двигатель, имеет сравнительно небольшой пусковой ток, который даже при самом неблагоприятном раскладе не превысит 10 А.

Электроника

Как я уже говорил, обладает за счет входных конденсаторов большим пусковым током. Однако этот факт нивелируется тем, что большинство современной электроники при подаче питания работает в режиме ожидания (Standby. В нём потребление гораздо ниже номинала. Для уменьшения негатива нужно делать то же, что и со светодиодным освещением — разные приборы включать в разное время в разные розетки, которые питаются от разных автоматов.

Погружной насос

К этому пункту можно отнести и другую технику, где рабочий элемент закреплен непосредственно на валу двигателя. Эти устройства имеют самый высокий пусковой ток. Но что говорят цифры? Даже сравнительно мощный насос на 500 Вт при пуске потребляет ток не более 16 А. Значит, мы можем не только поставить автомат с характеристикой «В», но и понизить его номинал до 10 и даже 6 А! Это благотворно скажется на защите насоса — больше шансов, что автомат отключит питание при заклинивании крыльчатки (недавно мне рассказывали, что в насосе застряла крыса). Учтите также, что часто насос питается через кабель длиной десятки метров.

Стиральная машина и кондиционер

Эта крупная бытовая техника редко потребляет электрическую мощность больше 2000 Вт. Но даже при такой мощности пусковой ток у них небольшой, поскольку на электродвигатель приходится только часть потребления — питаются они не напрямую, а через схемы плавного пуска.

Мясорубка, кухонный комбайн, пылесос

Они также имеют электродвигатель, который потребляет значительный пусковой ток. Но самым большим этот ток будет только в крайнем случае — при включении на максимальной скорости в устройствах без редуктора. Только тогда пусковой ток с небольшой вероятностью будет обоснованием для отказа от характеристики «В» в пользу «С».

Пусковые токи уменьшаются

Большинство производителей знают о вреде и опасностях, которые несет пусковой ток. Вот что они делают, чтобы его уменьшить:

• На входе питания электронных устройств устанавливают NTC-термистор (терморезистор), который за счет своих физических свойств имеет большое сопротивление в холодном состоянии. Конечно, это не панацея, и есть ограничения по их использованию, связанные с понижением КПД устройства в целом.
• Инверторное питание для плавного пуска. Под этим я подразумеваю питание двигателей через полупроводниковые пускатели. Преобразователи частоты, устройства плавного пуска и гордая надпись Invertor — из этой оперы.
• Питание с задержкой через реле. В этом случае в начале подается часть питания, а через доли секунды — 100 %. Я писал об этом выше и приводил в пример реле МРП.
• Повышение cos φ и уменьшение гармоник и реактивной составляющей питающего тока также вносит вклад в общее дело.

К счастью, пусковые токи, в отличие от номинальных, в большинстве случаев не действуют одновременно. Если вы включаете питание в квартире, лучше не делайте это посредством главного (вводного) выключателя. Правило хорошего тона — подавать питание последовательно, включая групповые автоматы один за другим.

Что говорится в НТД?

Прямого нормативно-технического документа, запрещающего, обязывающего или ограничивающего применение автоматов с характеристикой «В», нет. Все основывается на измерениях и расчетах. Если позволяет петля «фаза-ноль» (ток КЗ), то можно устанавливать любую характеристику («В», «C», «D»).

Точнее говоря, характеристика «D» не разрешена к применению в жилых помещениях. В ГОСТ 32395-2020 «Щитки распределительные для жилых зданий» (а также более ранней его версии от 2013 г) говорится только про характеристики отключения «В» и «С». Характеристика «D» в быту не применяется еще и потому, что она просто-напросто бессмысленна — там нет и не может быть больших пусковых токов, превышающих номинальный в 10…20 раз.

Характеристика «D» упоминается (а значит, допускается) только в ГОСТ 32397-2020 «Щитки распределительные для производственных и общественных зданий».

Кстати, используя «В» в групповых линиях, проще всего расширить зону селективности в домашнем щитке и увеличить надежность домашней энергосистемы.

Также в ПУЭ-7 (п. 1.7.79, 7.1.72) есть требование к автоматическим выключателям — если ток короткого замыкания не обеспечивает отключение автомата за 0,4 секунды, то требуется установка УЗО. Не хочешь ставить УЗО — подбирай автоматы по номиналу и характеристике. Фактически — это требование, чтобы при КЗ срабатывал именно ЭМ-расцепитель. Ведь только он может обеспечить такое время отключения.

Для примера: ток КЗ в розеточной сети — 100 А. Автомат С16 не подойдет (16×10×1,1=176 А). Что можно сделать:

• Установить автомат меньшего номинала в ущерб мощности. Но в данном случае даже С10 подойдет с большой натяжкой: 10×10×1,1=110 А.
• Увеличить сечение кабеля. В данном случае — вместо 2,5 проложить 4 мм². Думаю, не надо объяснять, как трудно это бывает реализовать на практике. Да и не факт, что это мероприятие приведет к желаемому результату.
• Установить автомат В16 (16×5×1,1=88 А). Бинго!

Когда какой автомат отключится?

Для удобства я составил таблицу токов отключения самых ходовых в быту номиналов, характеристик «В» и «С»:

Таблица токов отключения по КЗ для АВ разных номиналов и характеристик отключения

Есть два пути пользования этой таблицей — исходя из имеющегося автомата либо исходя из измеренного тока КЗ. Например, автомат С16 при сверхтоке 80 А (5I_n) отключится медленно и только по тепловому расцеплению. А при 160 А (10I_n) — отключится мгновенно (менее 0,1 с), что и требуется при КЗ.

И напоследок, поговорим о крайне важном пункте для всех.

Цена

Противники автоматов «В» утверждают, что цена электрощитков может взлететь до небес. Да и не найти такие девайсы в продаже. Их опасения легко разбиваются о факты. Вот сравнительная таблица для автоматов «В» и «С» двух противоположных по качеству брендов (по информации известного онлайн-магазина):

Сравнение цен автоматов «В» и «С»

Неужели разница в цене 5-10 % что-то решает?

Нет в наличии? Не знаю, как у вас, а в моей провинции нужное модульное оборудование — в самом широком ассортименте.

А как у них?

По неподтвержденной информации, в технологически-развитых странах давно и по умолчанию устанавливаются автоматы «В». Чтобы поставить «С», нужно расчетное обоснование. Посмотрите на фото, которое прислал мне друг из Германии:

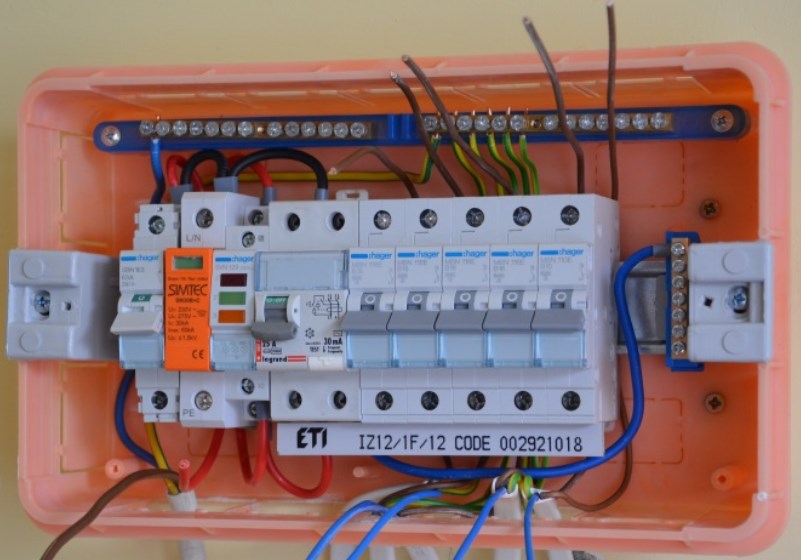

Фото щитка, присланное из Германии другом Александра

Примерно такие щитки устанавливают там в бюджетных квартирах. Вводная коммутация и УЗО — на лестничной площадке.

Надеюсь, я доказал или дал пищу для ума, что на линии розеток и освещения целесообразно устанавливать автоматические выключатели с характеристикой «В». Ведь их установка в бытовых щитках при том же ампераже, что и «С» в большинстве случаев ведет к существенному повышению электро-, пожаробезопасности. Уверен, что придут времена, когда этот приоритет будет прописан в российской нормативно-технической документации.

Как в Щитке Подключить Автомат: Поэтапная Инструкция

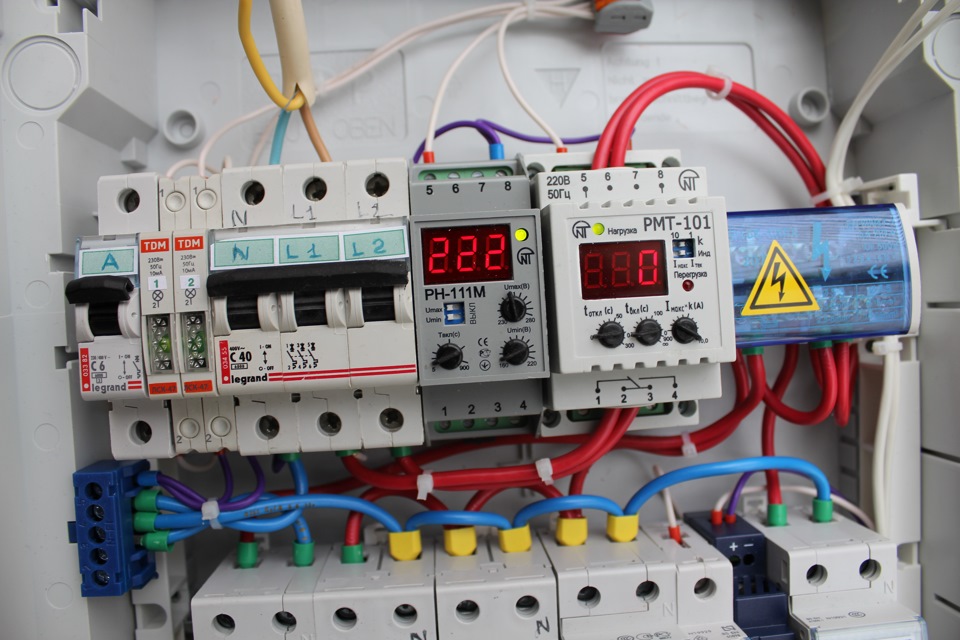

Перфекционизм для электриков важен не меньше, чем для эстетов

Распределительный щит содержит в себе целый набор модульных устройств, отвечающих за защиту всей электрической сети дома. В состав такой сборной входят всевозможные реле, автоматические выключатели, автоматы защиты и многое другое.

Для установки всего этого мы приглашаем электриков, на которых надеемся, как на профессионалов, однако далеко не все мастера производят установку правильно. На практике встречается множество ошибок.

Сегодня мы с вами обсудим, как подключить автомат в щитке. Эта информация пригодится не столько для того, чтобы делать работу своими руками (для этого нужен доступ), а для контроля над деятельностью нанимаемых специалистов.

Содержание

• Порядок подключения автоматов – что нужно помнить всегда
• Подключение к автомату проводов
  • Как присоединить к автомату многожильный провод
  • Допускается ли пайка проводов при подключении автомата
• Порядок установки устройств в щитке

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

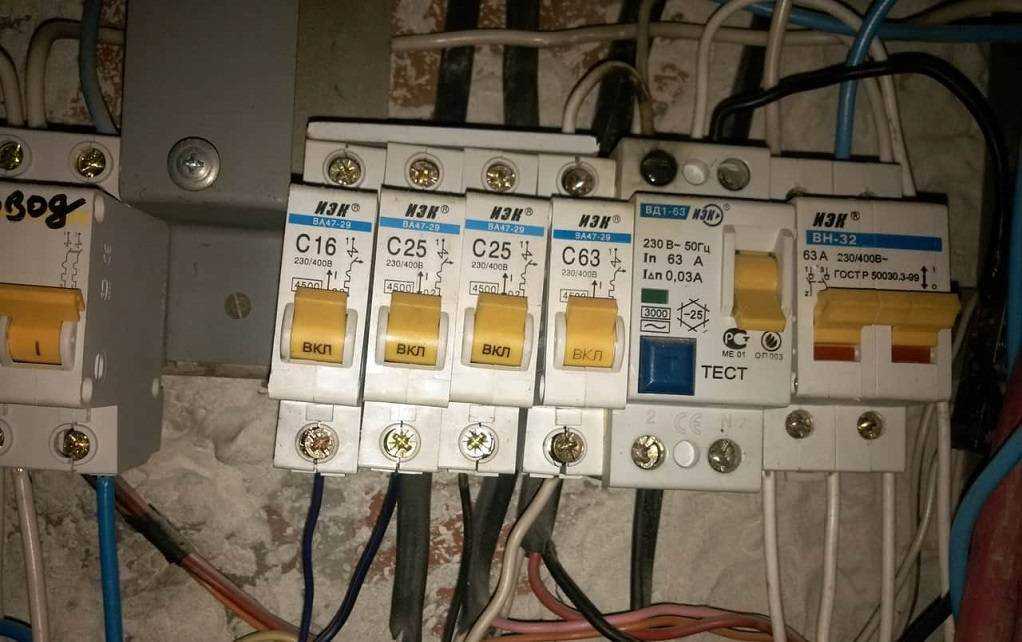

Как поменять автомат в щитке — работа с электричеством всегда требует ответственного отношения к делу

Итак, что-то мы увлеклись. Давайте переходить к делу. Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети.

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Выдержка из ПУЭ – всегда при возникновении вопросов нужно обращаться за помощью к технической документации

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

Перед вами однополюсной автомат в разрезе

• Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Как подключить автоматы в щитке — схематическое обозначение разных типов контактов на автомате

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

• Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
• Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

Как подключаются автоматы в щитке: ABB – однополюсной автомат

• Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
• В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
• Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

Параллельная схема подключения автомата в щитке

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

• Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

Зачищенный от изоляции провод – используйте специальный инструмент, чтобы не повредить металлическую жилу

1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.

• Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Неразрывная перемычка заводского производства – плоские выводы фиксируются очень надежно

Нередко автоматы устанавливаются в количестве нескольких штук в ряду. Они, как правило, запитываются от одного источника, и чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передают от одного к другому при помощи небольших перемычек.

Лучшим решением для такого подключения будет гребенчатая шина, показанная на фотографии выше. Такое соединение будет правильным, безопасным и монтируется быстрее всего. Однако под рукой шины в нужный момент может не оказаться, а может просто кто-то решит сэкономить и обойтись проводом. Вот тут и начинается все «веселье».

Электрик установил провода разного сечения – заметно оплавление изоляции на черных проводах

В ход идут кусочки проводов нужной длины для создания самодельной шины. Нередко берутся провода разные по сечению, что недопустимо.

Причина такая же, как и в случае с изоляцией. Клемма хорошо прижмет проводник большего размера, тогда как меньший будет зафиксирован плохо, что приводит к росту сопротивления на контакте. Начнет плавиться изоляция, что в итоге также может привести к пожару.

Поэтому используем только одинаковые провода. А еще лучше будет, если деталь сделать неразрывной. Для этого формируем из провода перемычку нужной формы, не снимая с него изоляции. Как закончите, с перегибов убирается изоляция и самоделку можно использовать.

На следующем снимке показано, что случается с автоматами, работающими в таком режиме.

Из-за локального перегрева изоляция провода и корпус автомата оплавились – цена неправильной установки пожар и все вытекающие последствия

По фотографии сразу видно, что мастер работал неаккуратно, изоляция зачищена плохо и висит кусками. Поэтому, если видите, что электрик сделал вам нечто подобное, немедленно заставьте его переделать работу, а еще лучше привезите ему шину, чтобы вопрос не возникал вообще.

• Следующая распространенная ошибка – это неправильное формирование концов кабелей и жил. Точнее это не столько ошибка, сколько рекомендация к действию.

1. Большинство электриков при создании контакта действую следующим образом. С конца провода снимается изоляция где-то на 1 см, потом конец вставляется в автомат и затягивается винт фиксации. Такое соединение будет надежным, но почему бы его не улучшить, тем более что для этого не потребуется никаких дополнительных затрат.
2. Для этого зачистите не 1, а 2  см изоляции, после чего сделайте U-образный загиб конца проволоки. Далее вставляем провод в клемму и зажимаем его. В результате вы получаете большую площадь прикосновения элементов на контакте, а значит, уменьшаете на нем сопротивление.

Как присоединить к автомату многожильный провод

Частенько для соединения устройств в щитке используют гибкие многожильные провода. Их проще гнуть, но вот добиться хорошего контакта на клеммах несколько сложнее.

Выводы многожильных проводов стоит оконцевать – наконечника разных размеров

Основная ошибка – монтаж без оконцевания. Если вы попробуете зажать такой провод в клемме, то с ним произойдет следующее. Внутри контактная площадка клеммы имеет острые насечки, которые при затягивании «вгрызаются» в металл, что обеспечивает более качественное соединение.

Когда пережимаешь многожильные провода, тоненькие проволочки начинают обламываться. Как следствие – уменьшение площади контакта, увеличение сопротивления, искрение.

Чтобы такого не происходило предварительно зачищенные концы проводов нужно оконцевать при помощи специальных наконечников типа НШВИ или НШВ. Их примеры показаны на фото выше.

Совет! Если нужно к одной клемме подключить два провода, то используются сдвоенные наконечники. С их помощью очень удобно формировать перемычки.

Допускается ли пайка проводов при подключении автомата

Подключение автомата в щитке – запаянное соединение под высокой нагрузкой будет ненадежным

Многожильные провода и провода разного сечения для качественного контакта иногда могут оконцовываться при помощи пайки. Как ни крути, а желание сэкономить у людей иногда преодолевает здравый смысл. На практике автоматы подключенные таким образом иногда встречаются. Чем опасно такое соединение?

Согласно тому же ПУЭ, многожильную проводку при подключении в щитке не допускается облуживать и опаивать. Тут не нужно быть физиком, чтобы понимать весь процесс.

При нагревании контакта до высокой температуры, припой начинает плавиться, соответственно, конец провода уже не будет таким же жестким, как изначально, и он начинает болтаться в зажиме. Если контакт не подтянуть… Вы уже знаете, что может случиться. Припой может растечься внутри автомата, что приведет к его неработоспособности.

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Шаги, фото	Описание
Шаг 1 – установка DIN рейки	Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.
Шаг 2 – установка шин	На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края. Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.

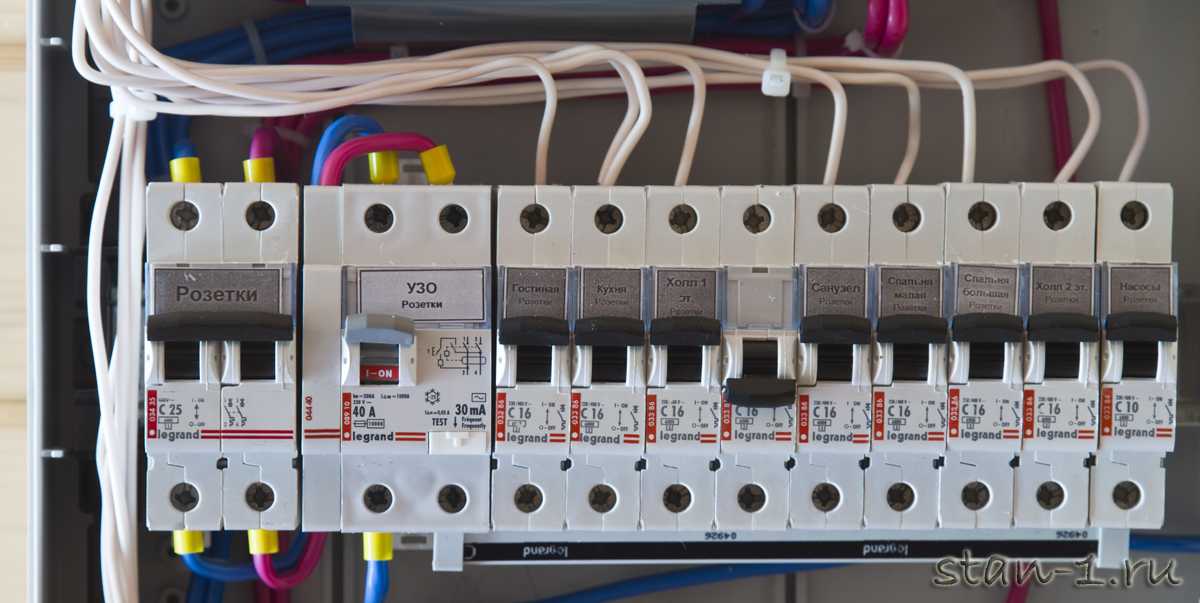

Шаг 3 – установка автоматов	Далее на рейку крепятся автоматы. Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять.
Шаг 4 – подключения нуля	Установив на рейку все устройства, начинаем их запитывать. Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза. Совет! Нередко плохие электрики пренебрегают цветовой маркировкой, так что перед подключением обязательно проверьте все выводы. Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.
Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)	Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.
Шаг 6 – подключение диф автомата	Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении? На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.
Шаг 7 – подключение проводов, идущих от комнат	Далее  автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам,  розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом. Совет! Будьте внимательны и смотрите, чтобы оголенные концов проводов, пропущенные через шины никак не могли коснуться DIN рейки и прочих металлических деталей, находящихся внутри щитка. Перед тестом работоспособности схемы, обязательно перепроверь правильность всех соединений.

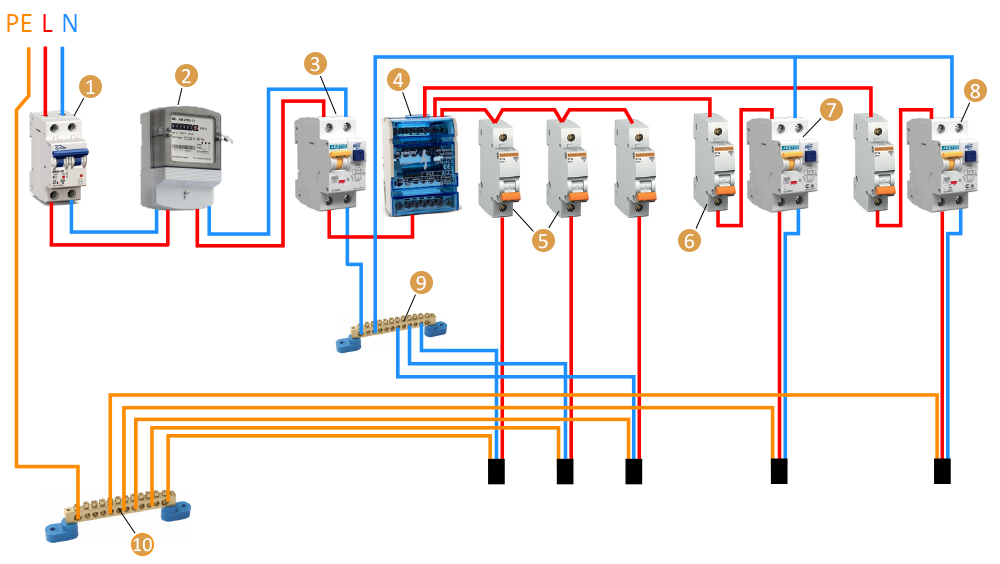

Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.

Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.

Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.
